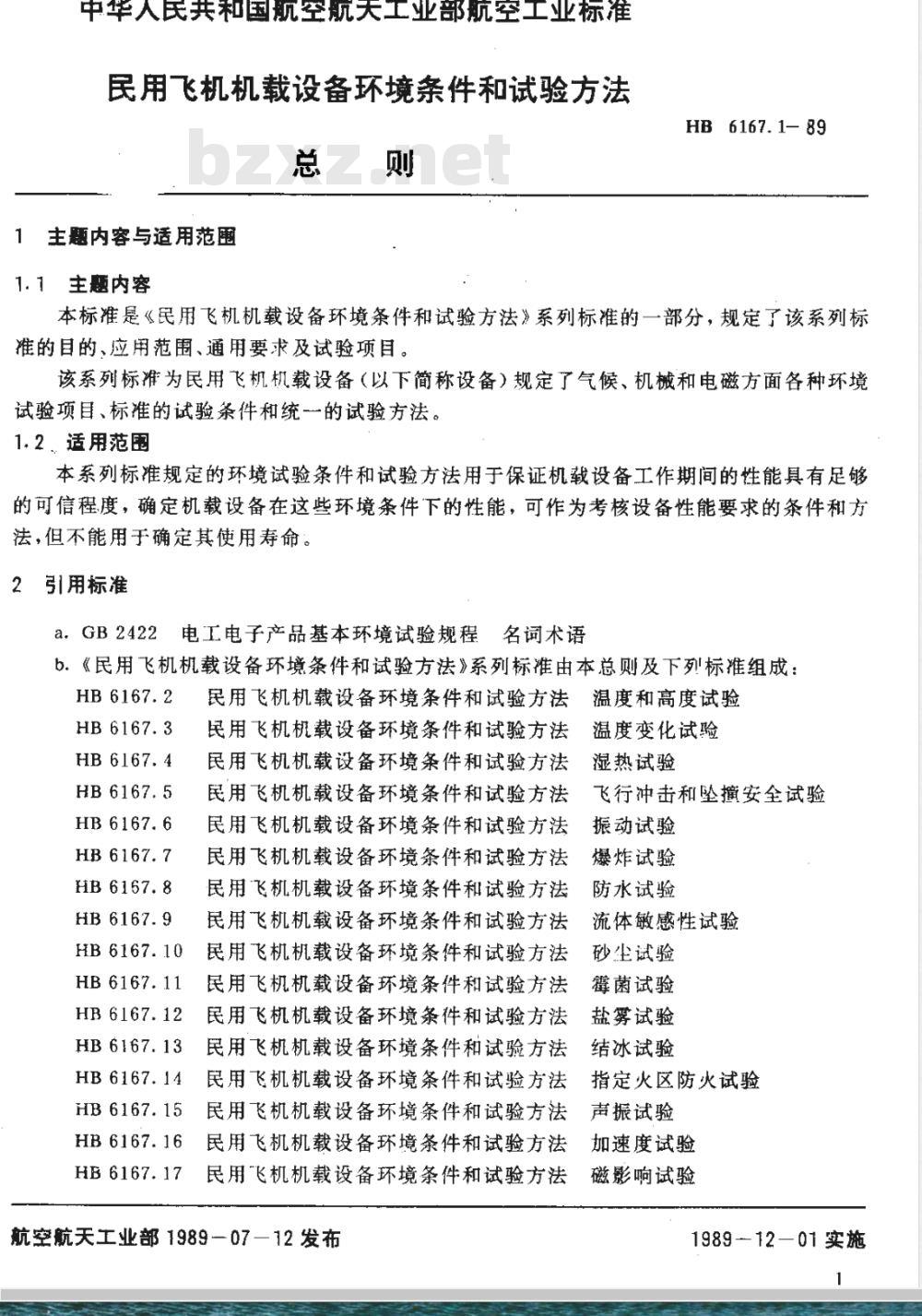

【航空工业行业标准(HB)】 民用飞机机载设备环境条件和试验方法 总则

护华人民开和国航空航大工业部航空工业标民用飞机机载设备环境条件和试验方法总则　
1主题内容与适用范围
1.1主题内容
HB 6167.1- 89
本标准是《民用飞机机载设备环境条件和试验方法》系列标准的一部分，规定了该系列标准的目的、应用范围、通用要求及试验项目。该系列标准为民用飞机机载设备（以下简称设备）规定了气候、机械和电磁方面各种环境试验项目、标准的试验条件和统一的试验方法。1.2，适用范围
本系列标准规定的环境试验条件和试验方法用于保证机载设备工作期间的性能具有足够的可信程度，确定机载设备在这些环境条件下的性能，可作为考核设备性能要求的条件和方法，但不能用于确定其使用寿命。2
引用标准
a. GB 2422
电工电子产品基本环境试验规程名词术语b.《民用飞机机载设备环境条件和试验方法》系列标准由本总则及下列标准组成：HB 6167.2
HB 6167.3
HB 6167.4
HB 6167.5
HB 6167. 6
HB 6167.7
HB 6167.8
HB 6167. 9
HB 6167. 10
HB 6167. 11
HB 6167.12
民用飞机机载设备环境条件和试验方法温度和高度试验民用飞机机载设备环境条件和试验方法民用飞机机载设备环境条件和试验方法民用飞机机载设备环境条件和试验方法民用飞机机载设备环境条件和试验方法民用飞机机载设备环境条件和试验方法民用飞机机载设备环境条件和试验方法民用飞机机载设备环境条件和试验方法民用飞机机载设备环境条件和试验方法民用飞机机载设备环境条件和试验方法民用飞机机载设备环境条件和试验方法HB 6167.13
民用飞机机载设备环境条件和试验方法HB 6167.14
民用飞机机载设备环境条件和试验方法温度变化试验
湿热试验
飞行冲击和坠撞安全试验
振动试验
爆炸试验
防水试验
流体敏感性试验
砂尘试验
霉菌试验
盐雾试验
结冰试验
指定火区防火试验
声振试验
HB6167.15
民用飞机机载设备环境条件和试验方法HB 6167. 16
HB 6167.17
民用飞机机载设备环境条件和试验方法民用飞机机载设备环境条件和试验方法航空航天工业部1989—07—12发布加速度试验
磁影响试验
1989-12—01实施
HB 6167.18
HB 6167.19
HB 6167. 20
'HB 6167.21此内容来自标准下载网
HB 6167.22
HB6167.1-89
民用飞机机载设备环境条件和试验方法电源输入试验民用飞机机载设备环境条件和试验方法电压尖峰试验民用飞机机载设备环境条件和试验方法电源线音频传导敏感性试验民用飞机机载设备环境条件和试验方法感应信号敏感性试验民用飞机机载设备环境条件和试验方法射频敏感性试验HB6167.23

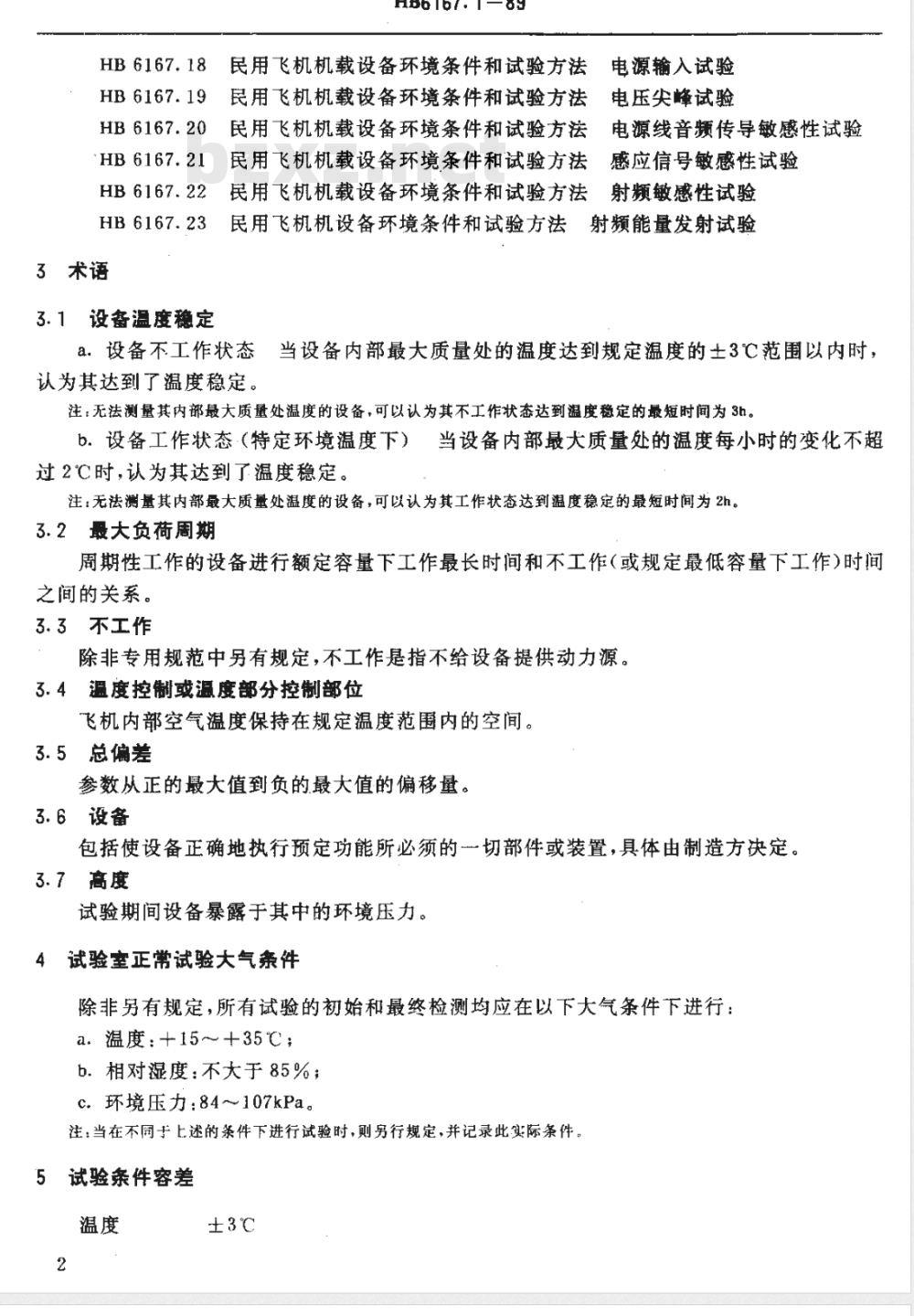

民用飞机机设备环境条件和试验方法射频能量发射试验3术语
3.1设备温度稳定
a.设备不工作状态
当设备内部最大质量处的温度达到规定温度的土3℃范围以内时，认为其达到了温度稳定。
注：无法测量其内部最天质量处温度的设备，可以认为其不工作状态达到温度稳定的最短时间为3h，b.设备工作状态（特定环境温度下）当设备内部最大质量处的温度每小时的变化不超过2℃时，认为其达到了度稳定。注：无法测量其内部最大质量处温度的设备，可以认为其工作状态达到温度稳定的最短时间为2h。3.2最大负荷周期
周期性工作的设备进行额定容量下工作最长时间和不工作（或规定最低容量下工作）时间之间的关系。
3.3不工作
除非专用规范中另有规定，不工作是指不给设备提供动力源。3.4温度控制或温度部分控制部位飞机内部空气温度保持在规定温度范围内的空间。3.5总偏差
参数从正的最大值到负的最大值的偏移量。3.6设备
包括使设备正确地执行预定功能所必须的一切部件或装置，具体由制造方决定3.7高度
试验期间设备暴露于其中的环境压力。4试验室正常试验大气条件
除非另有规定，所有试验的初始和最终检测均应在以下大气条件下进行：a.温度：+15～+35℃；
b.相对湿度：不大于85%;
c.环境压力：84~～107kPa。
注：当在不同于上述的条件下进行试验时，则另行规定，并记录此实际条件。5试验条件容差
±3℃
相对湿度
振动幅值
振动频率

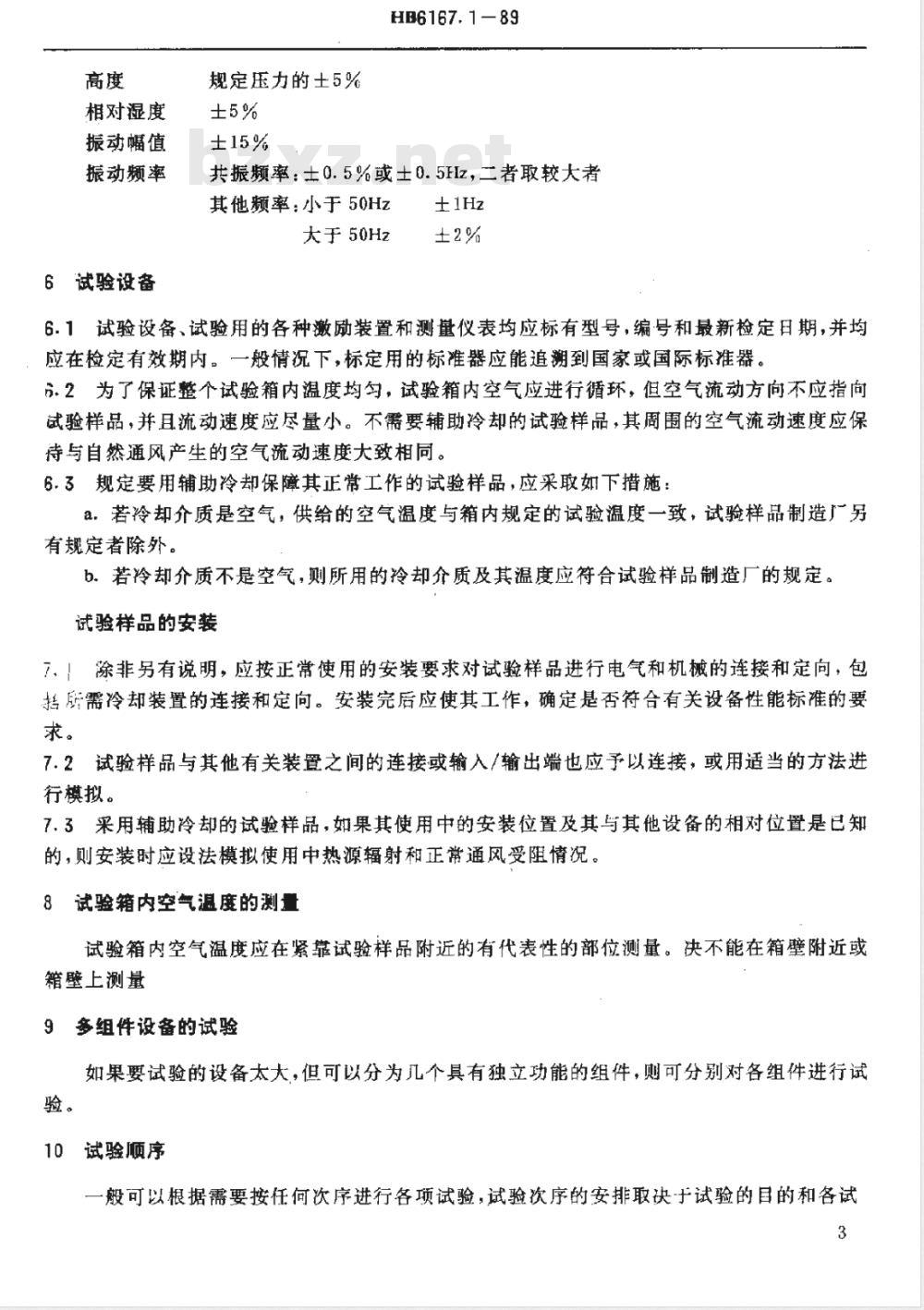

6试验设备
规定压力的士5%
HB6167. 1-89
共振频率：士0.5%或士0.5Hz，二者取较大者其他频率：小于50Hz
大于50Hz
6.1试验设备、试验用的各种激励装置和测量仪表均应标有型号，编号和最新检定日期，并均应在检定有效期内。一般情况下，标定用的标准器应能追溯到国家或国际标器。.2为了保证整个试验箱内温度均匀，试验箱内空气应进行循环，但空气流动方向不应指向试验样品，并且流动速度应尽量小。不需要辅助冷却的试验样品，其周围的空气流动速度应保持与自然通风产生的空气流动速度大致相同。6.3规定要用辅助冷却保障其正常工作的试验样品，应采取如下措施：a.若冷却介质是空气，供给的空气温度与箱内规定的试验温度一致，试验样品制造另有规定者除外。
b。若冷却介质不是空气，则所用的冷却介质及其温度应符合试验样品制造厂的规定。试验样品的安装
7，！除非另有说明，应按正常使用的安装要求对试验样品进行电气和机械的连接和定向：包括所需冷却装置的连接和定向。安装完后应使其工作，确定是否符合有关设备性能标准的要求。
7.2试验样品与其他有关装置之间的连接或输入/输出端也应予以连接，或用适当的方法进行模拟。
7.3采用辅助冷却的试验样品，如果其使用中的安装位置及其与其他设备的相对位置是已知的，则安装时应设法模拟使用中热源辐射和正常通风受阻情况。8试验箱内空气温度的测量
试验箱内空气温度应在紧靠试验样品附近的有代表性的部位测量。决不能在箱壁附近或籍壁上测量
9多组件设备的试验
如果要试验的设备太大，但可以分为几个具有独立功能的组件，则可分别对各组件进行试验。
10试验顺序
一般可以根据需要按任何次序进行各项试验，试验次序的安排取决于试验的目的和各试3
HB6167.1-89

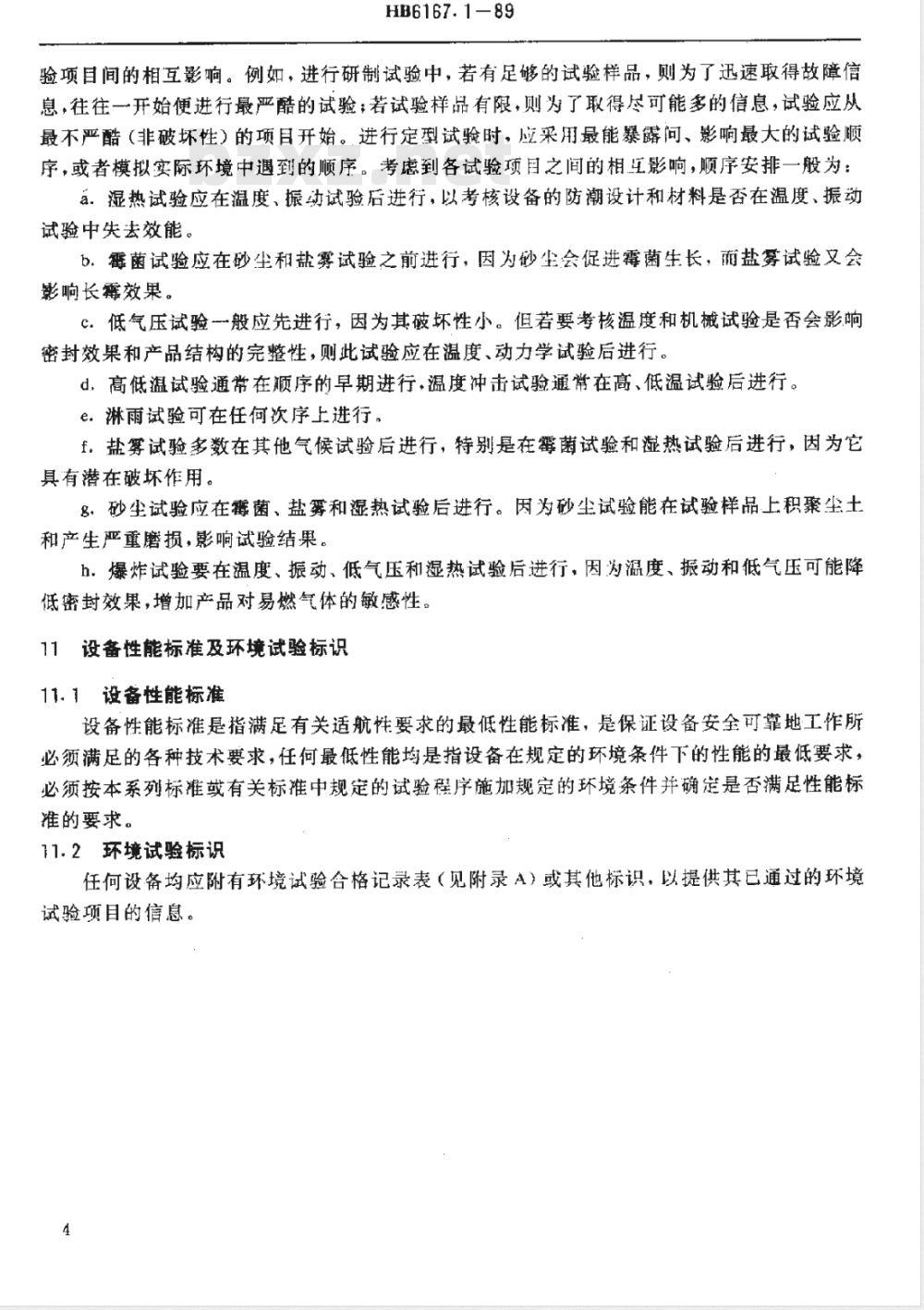

验项目间的相互影响。例如，进行研制试验中，若有足够的试验样品，则为了迅速取得故障信息，往往一开始便进行最严酷的试验；若试验样品有限，则为了取得尽可能多的信息，试验应从最不严酷（非破坏性）的项目开始。进行定型试验时，应采用最能暴露问、影响最大的试验顺序，或者模拟实际环境中遇到的顺序。考虑到各试验项目之间的相互影响，顺序安排一般为：a.湿热试验应在温度、振动试验后进行，以考核设备的防潮设计和材料是否在温度、振动试验中失去效能。
b.菌试验应在砂尘和盐雾试验之前进行，因为砂尘会促进霉菌生长，面盐雾试验又会影响长霉效果。
c.低气压试验一般应先进行，因为其破坏性小。但若要考核温度和机械试验是否会影响密封效果和产品结构的完整性，则此试验应在温度、动力学试验后进行。d，高低温试验通常在顺序的早期进行，温度冲击试验通常在高、低温试验后进行。e.淋雨试验可在任何次序上进行。f盐雾试验多数在其他气候试验后进行，特别是在霉菌试验和凝热试验后进行，因为它具有潜在破坏作用。
8.砂尘试验应在菌、盐雾和湿热试验后进行。因为砂尘试验能在试验样品上积聚尘士和产生严重磨损，影响试验结果。h。爆炸试验要在温度、振动、低气压和湿热试验后进行，因为温度、振动和低气压可能降低密封效果，增加产品对易燃气体的敏感性。11设备性能标准及环境试验标识11.1设备性能标准
设备性能标准是指满足有关适航性要求的最低性能标准，是保证设备安全可靠地工作所必须满足的各种技术要求，任何最低性能均是指设备在规定的环境条件下的性能的最低要求，必须按本系列标或有关标准中规定的试验程序施加规定的环境条件并确定是否满足性能标准的要求。
11.2环境试验标识
任何设备均应附有环境试验合格记录表（见附录A）或其他标识，以提供其已通过的环境试验项目的信息。
类型/型号/零件号
TSO号
制造厂
试验项目
温度和高度
温度变化
飞行冲击和坠撞安全
流体敏感性
指定火区防火
加速度
磁影响
电源输入
电压尖峰
电源续音频传导敏感性
感应信号敏感性
射频敏感性
射频能量辐射
其他试验
HB6167.7 --. 89

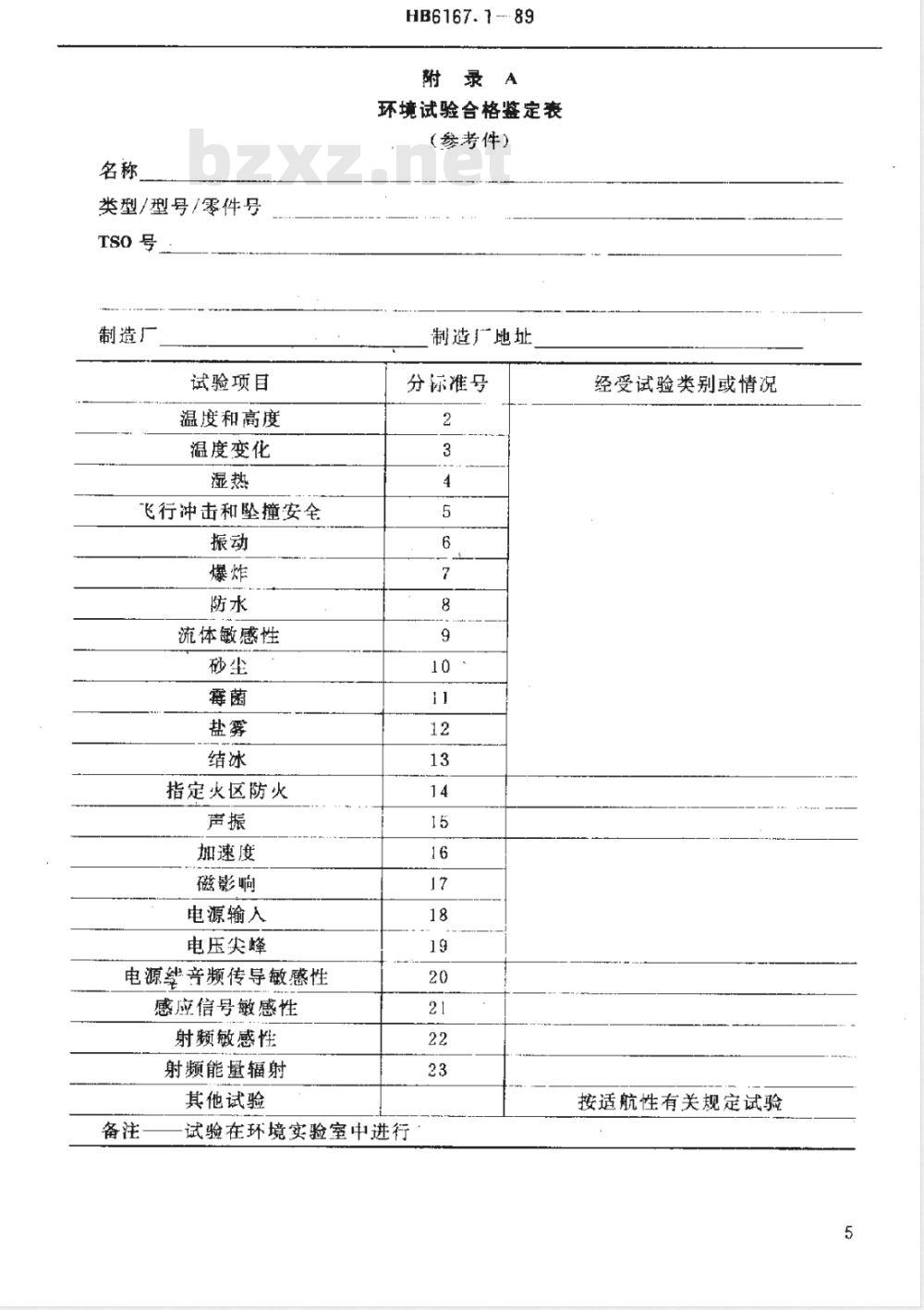

附录A
环境试验合格鉴定表
（参考件）
制造广地址
分标准号
试验在环境实验室中进行
经受试验类别或情况
按适航性有关规定试验
附加说明：
HB6167.1-89
本标推由航空航关工业部第三一研究所提出。本标由航空航天工业部第三(一研究所负责起草。本标推主要起草人：祝耀昌。
本标推等效采用美国航空无线电技术委员会标准RTCADO160B《机载设备环境条件和试验方法》第1～3章。
