【航空工业行业标准(HB)】 螺旋宽带卡箍技术条件

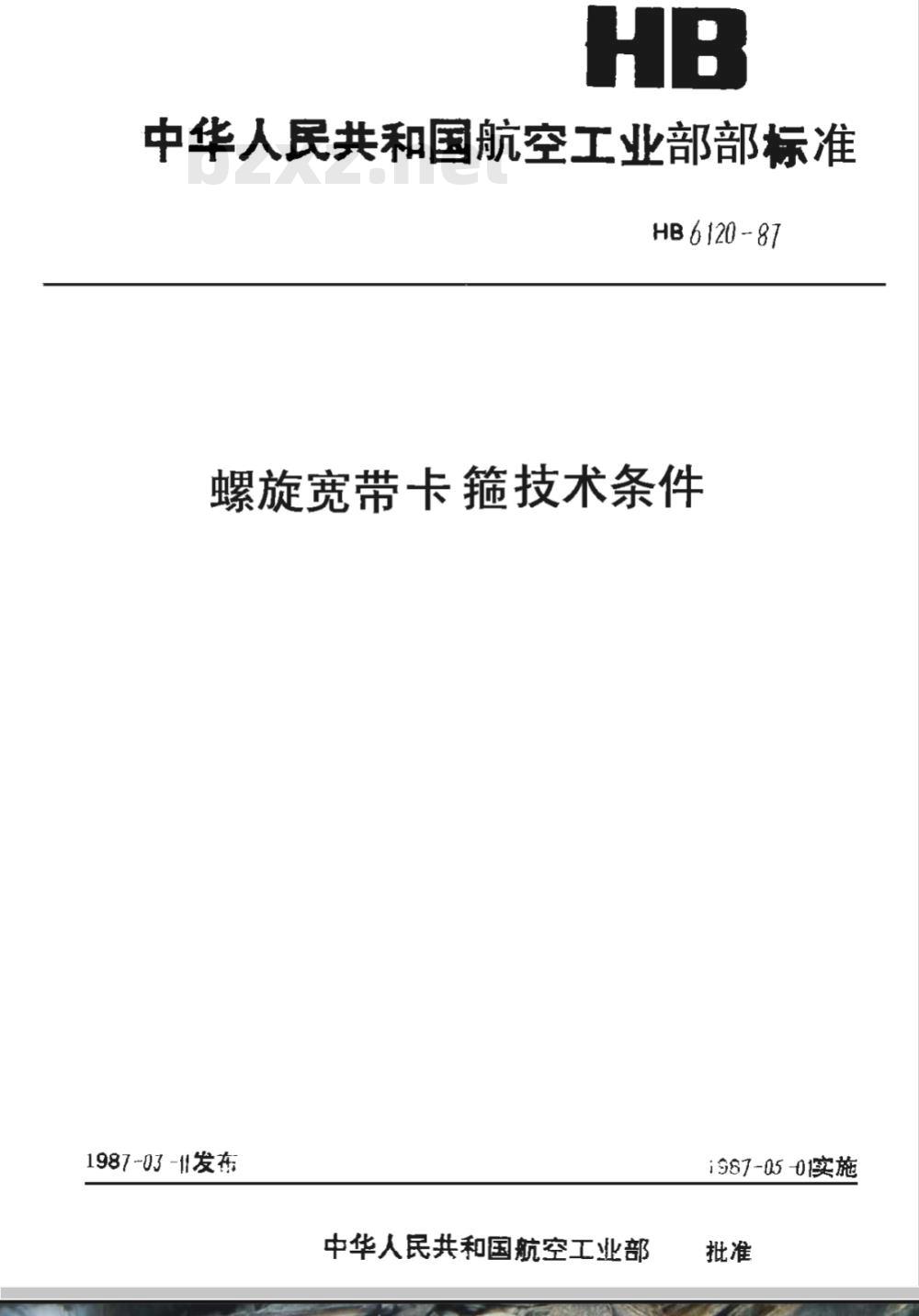

中华人民共和国航空工业部部标准HB6120-87
螺旋宽带卡箍技术条件
1987-03-11发布免费标准bzxz.net
中华人民共和国航空工业部
i987-05-0实施

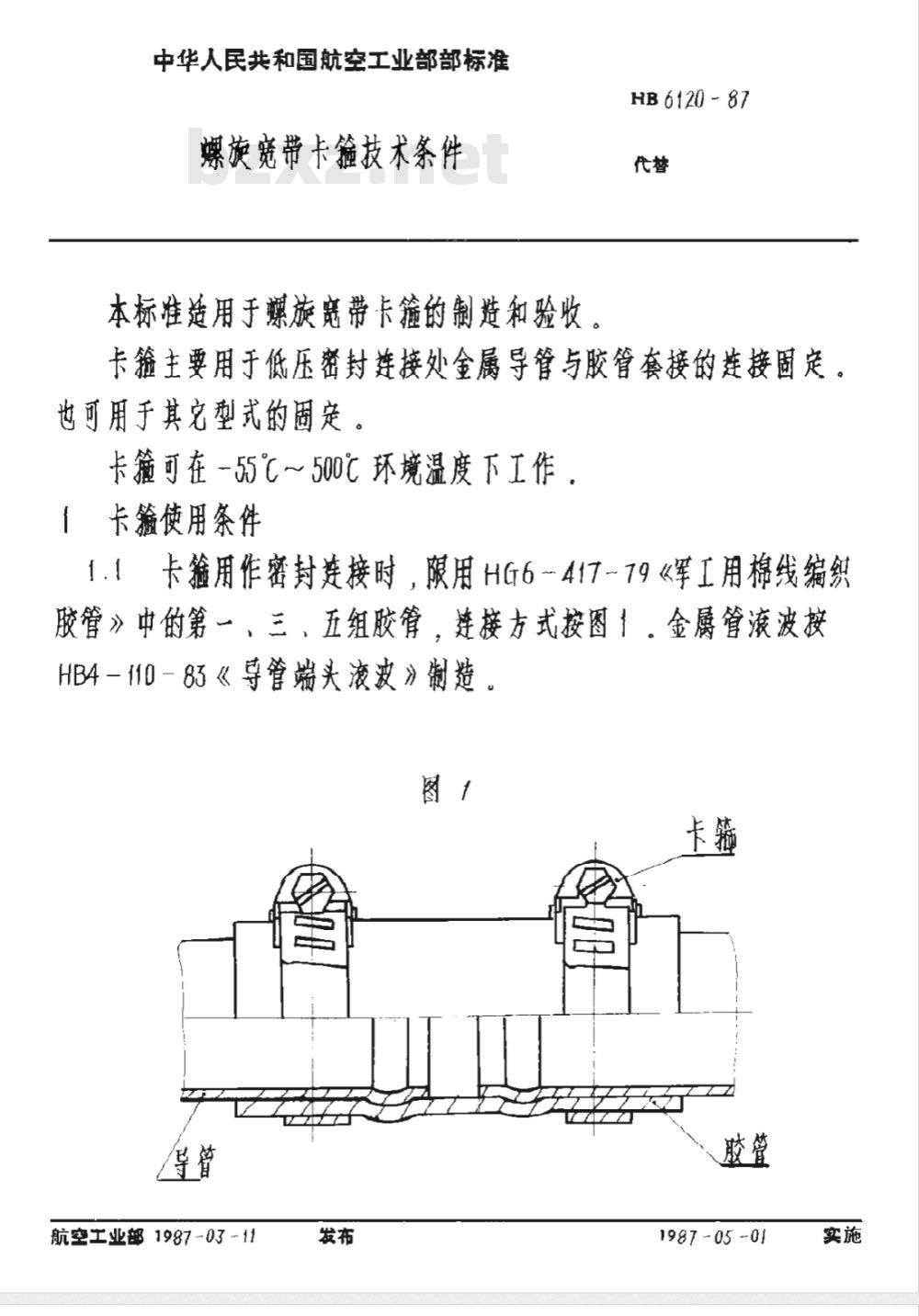

中华人民共和国航空工业部部标准螺旋宽带卡箍技术条件
本标准适用于螺旋麗带卡箍的制楚和验收。HB6120-87
卡箍主要用于低压密封连接处金属导管与胶管套接的连接固定。也可用于其完型式的周定。
卡箍可在-55℃～500℃环境温度下工作。1卡篇使用条件
1.！卡箍用作密封连接时，限用 HG6～417~79《军I用棉线编织胶管》中的第一、三、五组胶管，楚接方式按图」。金属管滚波按HB4-10-83《导管端头液波》制楚。卡箍
航空工业部1987-03-11
1987-05-01
HB6120- 87

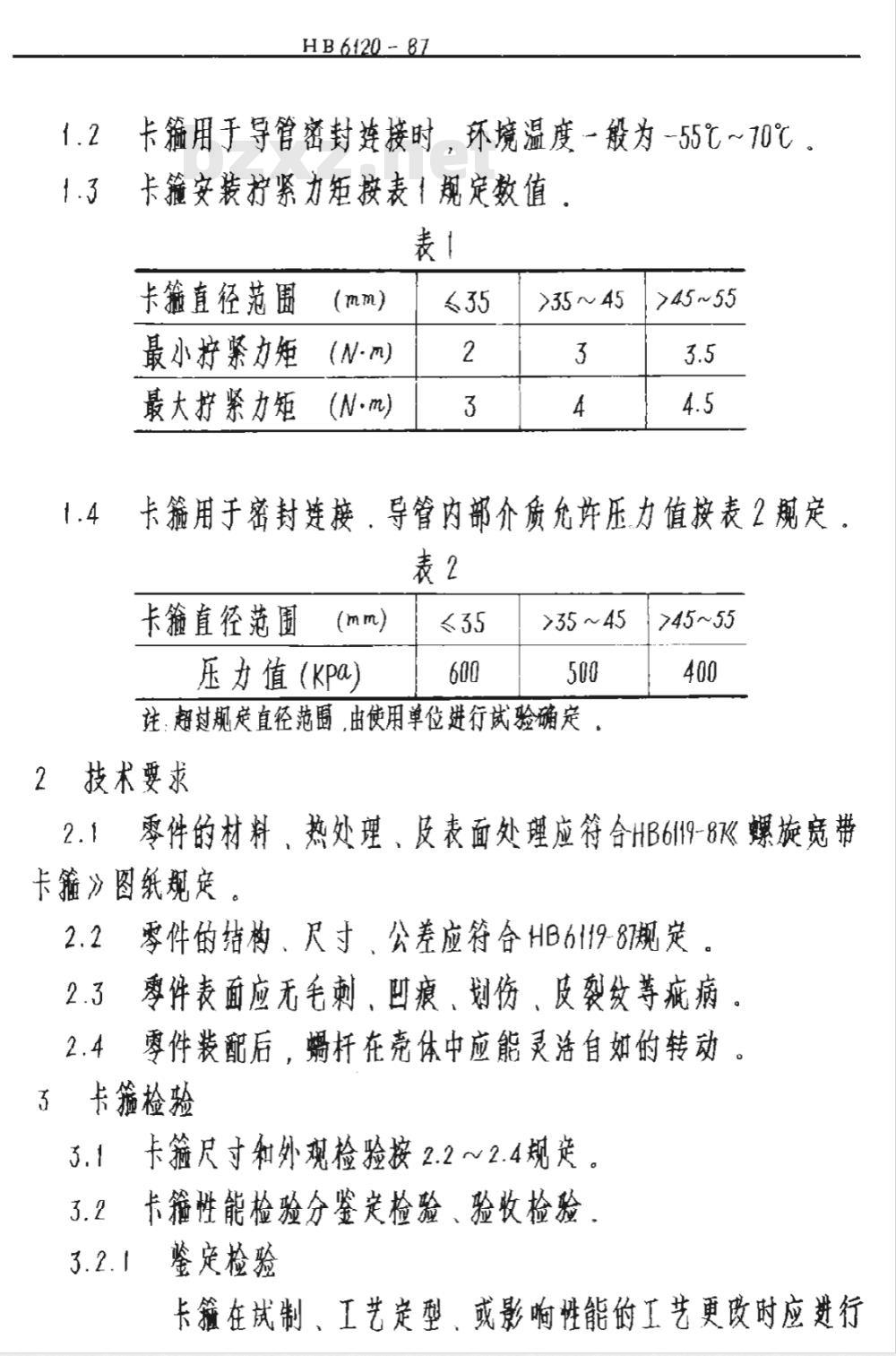

卡筛用于导管密封连接时，环境温度一般为-55℃~70℃。卡箍安装扩紧力矩按表1规定数值，表
卡箍直径范围
最小抒聚力矩
最大抒紧力矩
(N·m)
(N·m)
>35 ~ 45
>45~55
1.4卡箍用于密封连接，导管内部介质允并压力值按表2规定。表2
卡箍直径范围
压力值（kpa）
>35 ~ 45
注：超过规定直径范購,由使用单位进行试验确定。2技术要求
745~55
2.1零件的材料、热处理、皮表面处理应符合HB619-8K螺旋宽带卡箍》图纸规定。
零件的结构、尺寸、公差应符合HB6119-8定。零件表面应无毛刺、凹痕、划伤、皮裂纹等症病。零件装配后，杆在壳体中应能灵活自如的转动。3卡箍检验
卡箍尺寸和外观检验按2.2~2.4规定。卡箍性能检验分鉴定检验、验收检验，鉴定检验
卡箍在试制、工艺定型、或影响性能的工艺更改时应进行鉴定检验。
HB6120 - 87

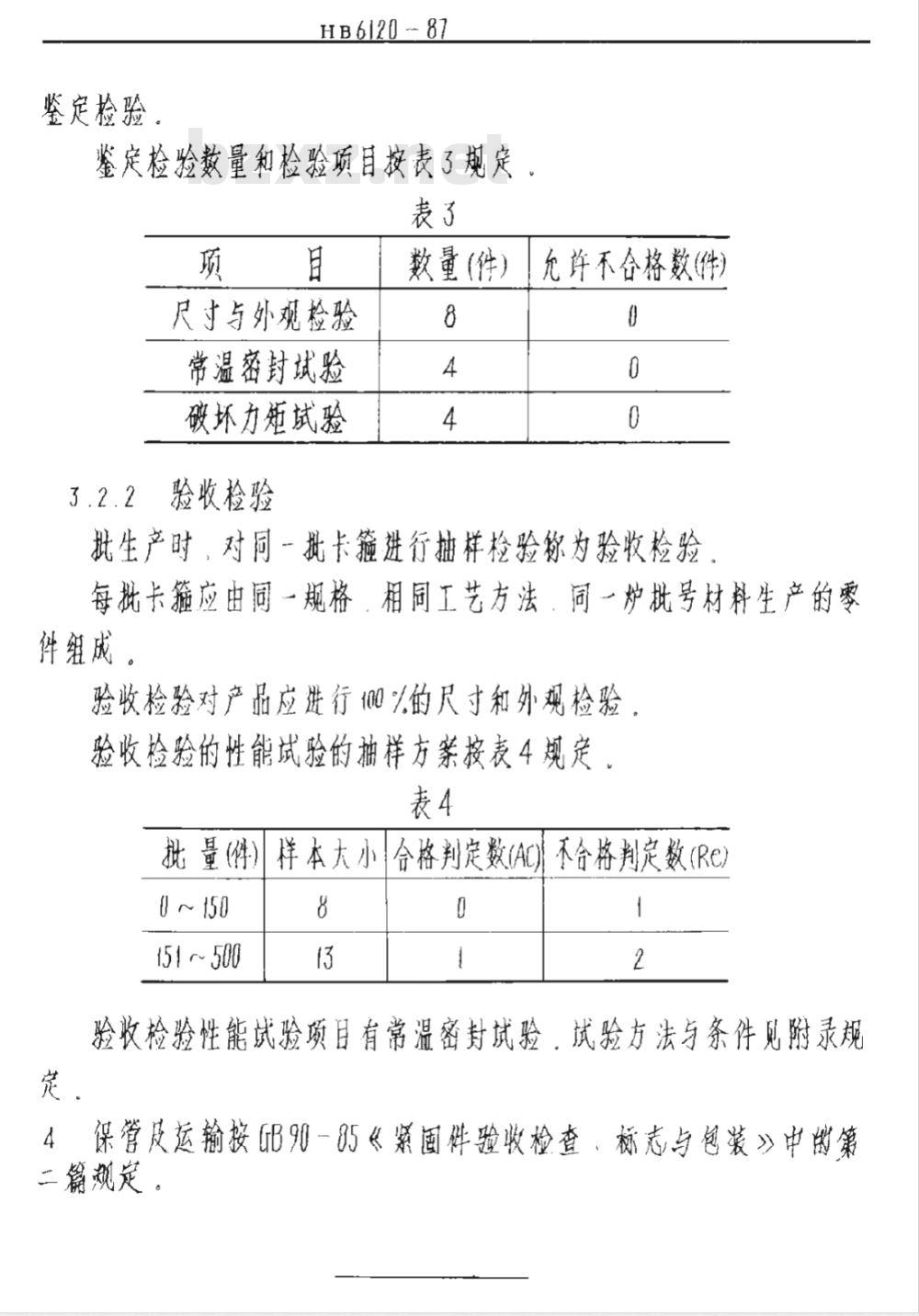

鉴定检验数量和检验项目按表3规定表３
尺寸与外观检验
常温密封试验
破坏力矩试验
3.2.2验收检验
数量(件）
允许不合格数(件）
批生产时，对同一批卡箍进衍抽样检验称为验收检验每批卡箍应由同一规格，相同工艺方法，问一炉批号材料生产的零件组成。
验收检验对产品应进行00%的尺寸和外观检验，验收检验的性能试验的抽样方案按表4规定表4
批：量(件）
～ 150
151r~500
样本大小I合格判定数(AC)不合格判定数(Re)0
验收检验性能试验项目有常温密封试验，试验方法与条件则附录规定
4保管及运输按B90-85≤紧国件验收检查、标志与包装》中谢策二篇规定。

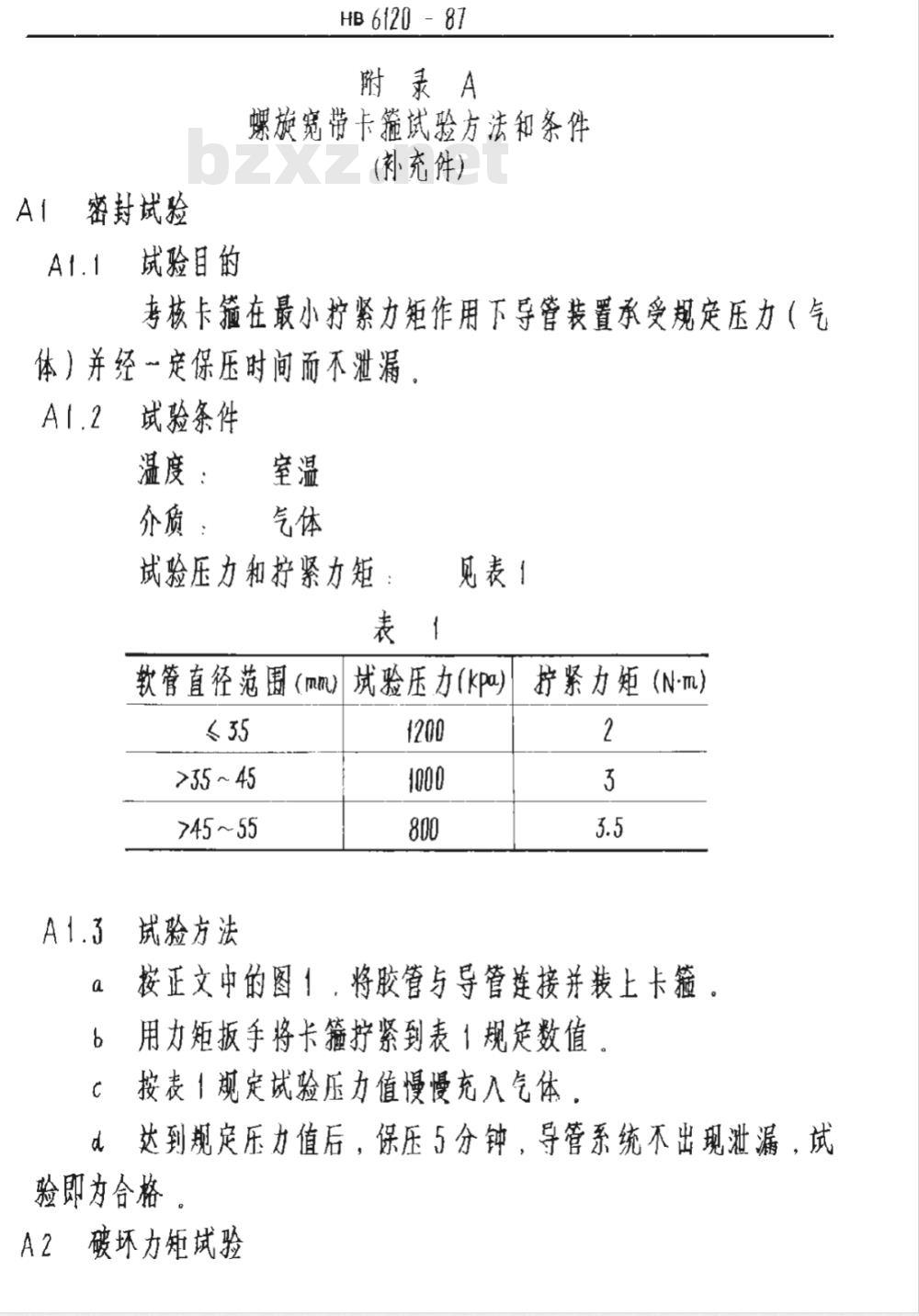

Al密封试验
试验目的
HB 6120 - 87
附录A
螺旋宽带卡箍试验方法知条件
(补充件）
考核卡箍在最小拧紧力矩作用下导管装置承受规定压力（气体）并经～定保压时间而不泄漏。Al.2
试验条件
温度：室温
介质：气体
试验压力和拧紧力矩：
见表1
软管直径范围（mm)试验压力（kpa)≤ 35
>35 ~ 45
745 ~ 55
试验方法
拧紧力矩（N·m）
按正文中的图1，将胶管与导管连接并装上卡箍。b用力矩扳手将卡箍拧紧到表1规定数值C按表1规定试验压力值慢慢充入气体。d达到规定压力值后，保压5分钟，导管系统不出现泄漏，试验即为合格。
A2破坏力矩试验
试验目的
HB6120-81
考核卡箍装配质量，以保证卡箍能满足最大拧紧力矩要求。试验方法
将卡箍装在带有金属导管的胶管上，用力矩扳手或力矩起子按表2的力矩值拧紧卡篇，在规定的力矩值内，卡箍不应失效。破坏试验力矩不小于表2的规定数值。A2.3
卡箍直径范围（mm）
最小破坏斌验力矩（N·m）
附加说明
>35 ~ 45
本标准由航空工业部三零一研究所提出本标雅由航空工业部三二零厂贫责起草>45 ~ 55
本标准主要起草人：谢洪钧，舒惠芳，王殿孝、蒋德法，杨显振朱绍荷。
