【航空工业行业标准(HB)】 燕尾形榫头、榫槽尺寸标注与技术要求

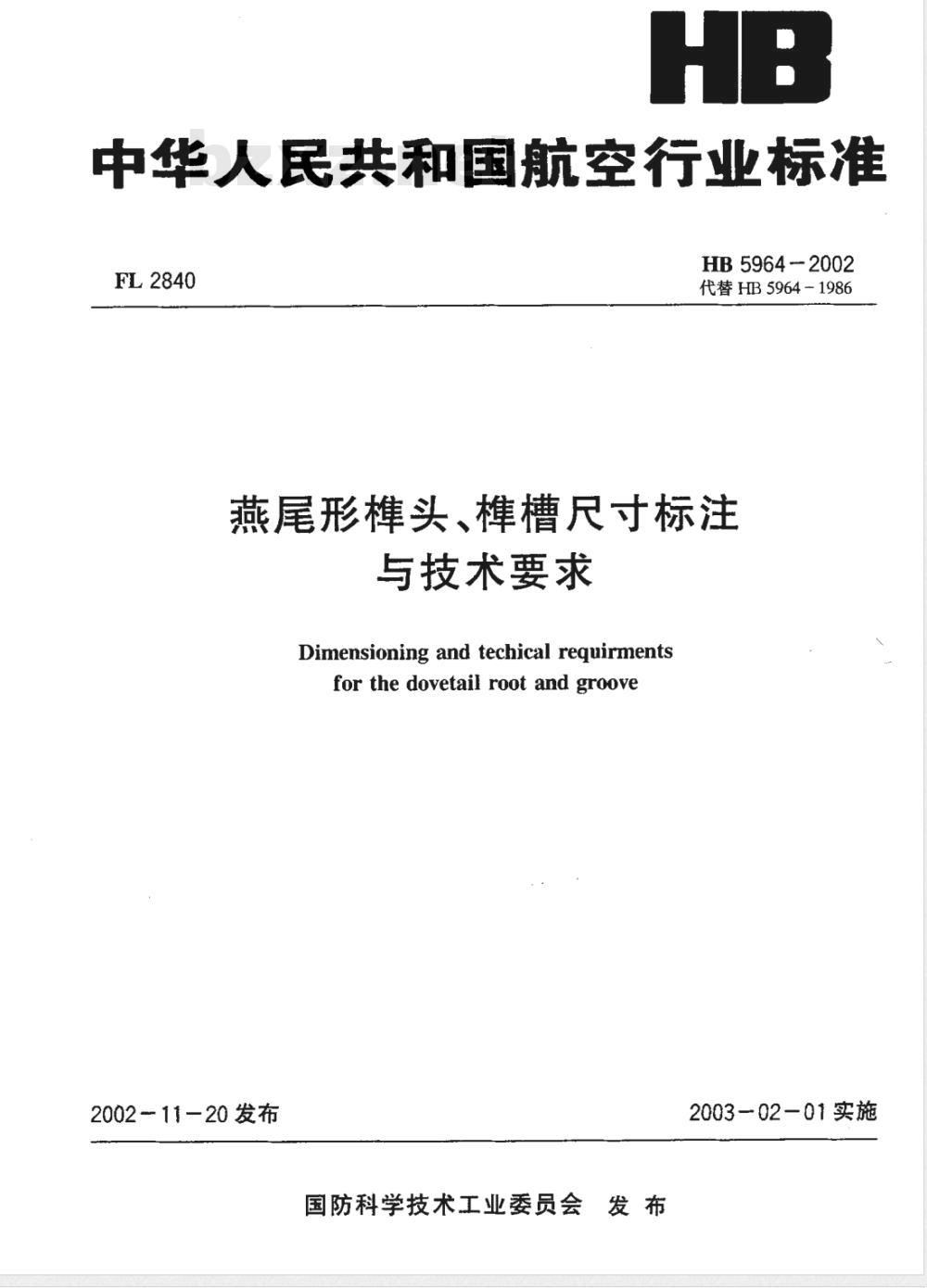

中华人民共和国航空行业标准
FL2840
HB 5964 -2002
代替HB5964-1986
燕尾形槿头、槽尺寸标注
与技术要求
Dimensioning and techical requirmentsfor the dovetail root and groove2002-11-20发布
国防科学技术工业委员会发布
2003-02—01实施

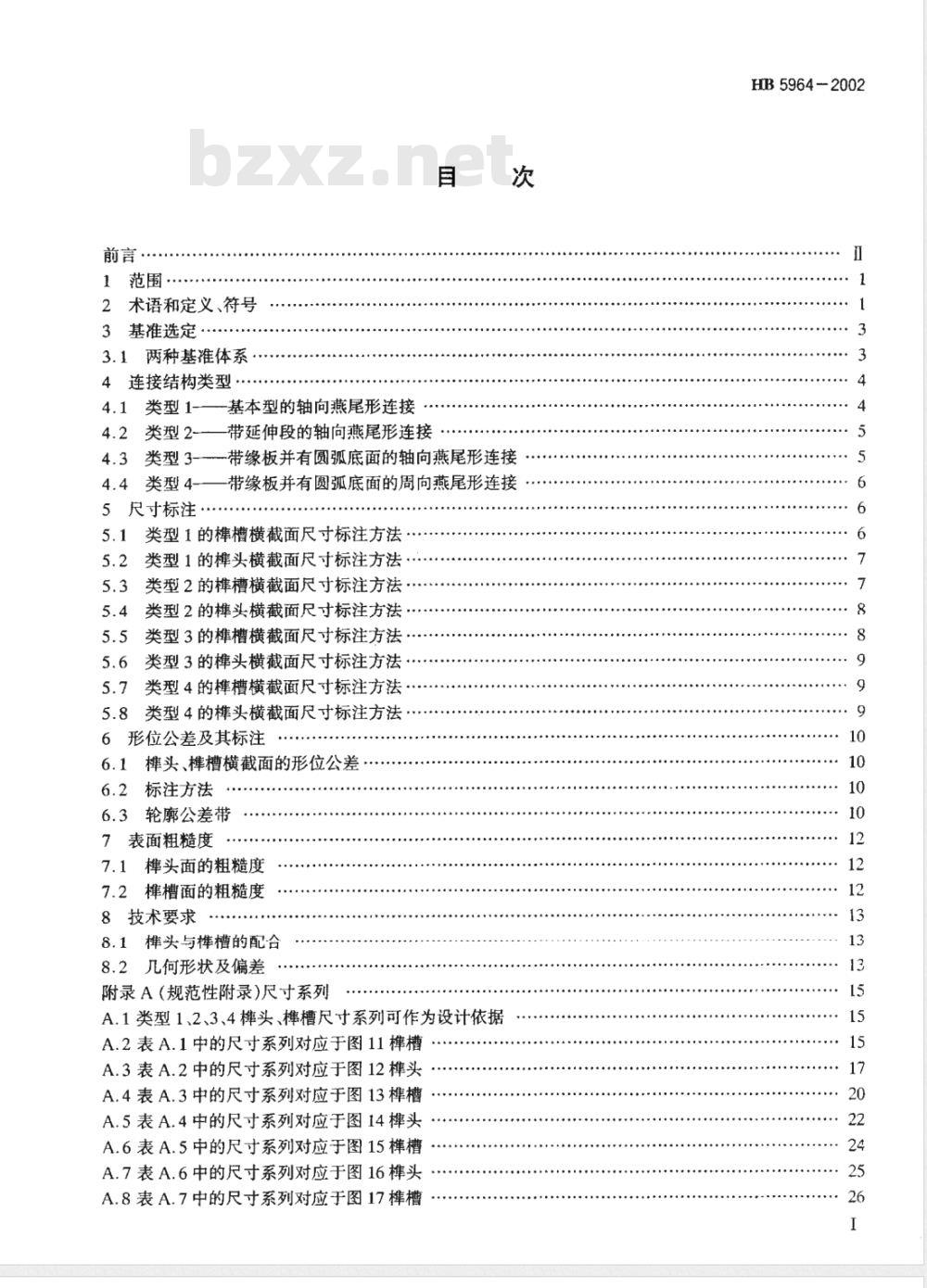

2术语和定义、符号
3基准选定
3.1两种基准体系
4连接结构类型.·
4.1类型1-
基本型的轴向燕尾形连接
4.2类型2-—带延伸段的轴向燕尾形连接次
4.3类型3-带缘板并有圆弧底面的轴向燕尾形连接4.4类型4
5尺寸标注·
带缘板并有圆弧底面的周向燕尾形连接5.1类型1的样槽横截面尺寸标注方法5.2类型1的样头横截面尺寸标注方法5.3类型2的样槽横截面尺寸标注方法5.4类型2的样头横截面尺寸标注方法5.5类型3的样槽横截面尺寸标注方法5.6类型3的头横截面尺寸标注方法5.7类型4的样槽横截面尺寸标注方法·5.8类型4的样头横截面尺寸标注方法6形位公差及其标注
6.1样头、样槽横截面的形位公差6.2标注方法
6.3轮廓公差带
7表面粗糙度
7.1样头面的粗糙度
7.2样槽面的粗糙度
8技术要求
8.1样头与样槽的配合
8.2几何形状及偏差
附录A（规范性附录)尺寸系列
A.1类型1、2、3、4样头、槽尺寸系列可作为设计依据A.2表A.1中的尺寸系列对应于图11槽A.3表A.2中的尺寸系列对应于图12样头A.4表A.3中的尺寸系列对应于图13样槽A.5表A.4中的尺寸系列对应于图14棒头A.6表A.5中的尺寸系列对应于图15样槽A.7表A.6中的尺寸系列对应于图16样头A.8表A.7中的尺寸系列对应于图17样槽HB 5964-2002
HB5964-2002

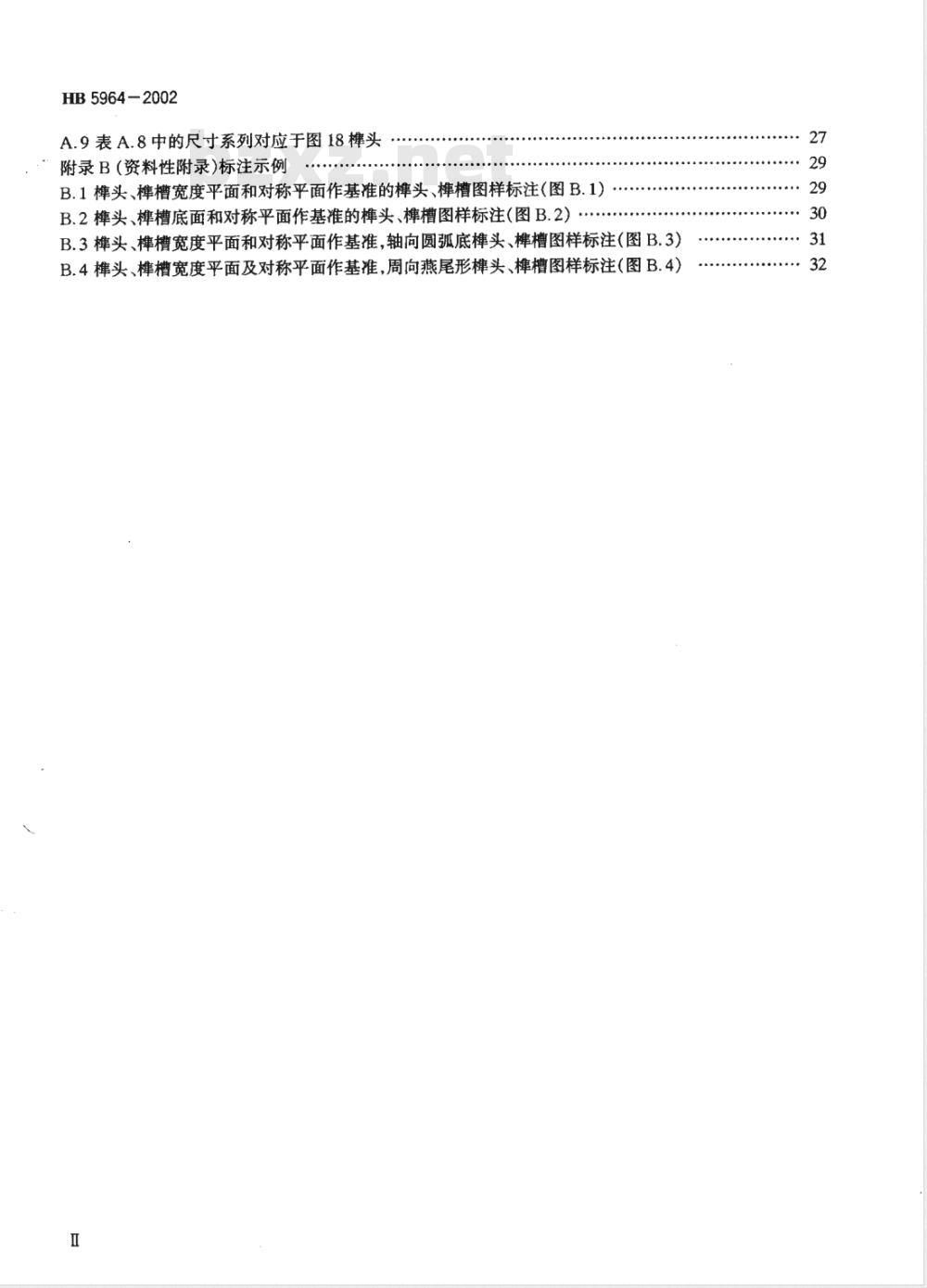

A.9表A.8中的尺寸系列对应于图18摊头附录B（资料性附录)标注示例
B.1棒头、棒槽宽度平面和对称平面作基准的样头、样槽图样标注（图B.1）B.2头、样槽底面和对称平面作基准的样头、槽图样标注（图B.2）.....
B.3样头、样槽宽度平面和对称平面作基准，轴向圆弧底棒头、样槽图样标注（图B.3）B.4头、槽宽度平面及对称平面作基准，周向燕尾形头、样槽图样标注（图B.4)）.
HB5964-2002

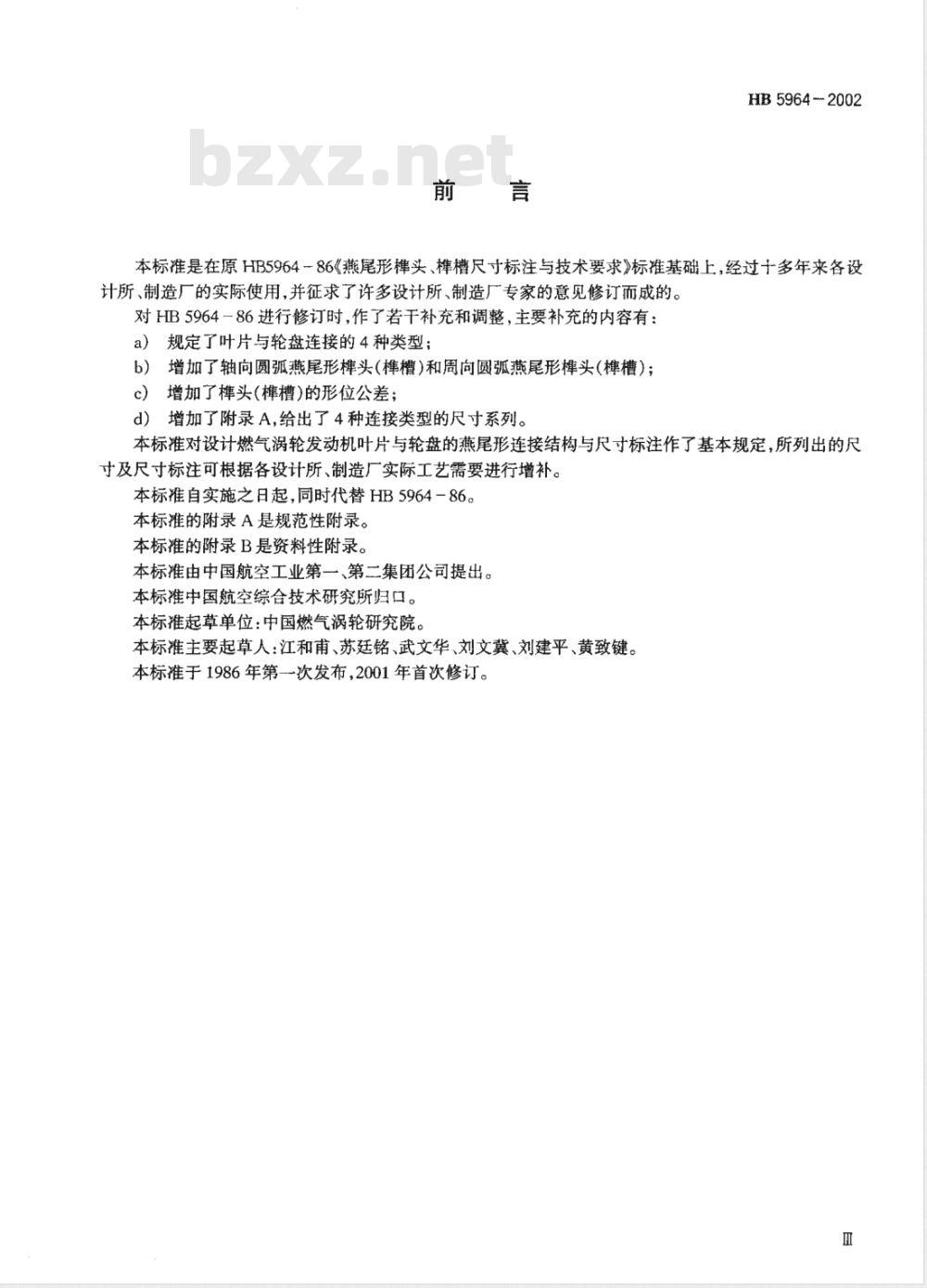

本标准是在原HB5964一86《燕尾形头、棒槽尺寸标注与技术要求》标准基础上，经过十多年来各设计所、制造厂的实际使用，并征求了许多设计所、制造厂专家的意见修订而成的。对HB5964一86进行修订时，作了若干补充和调整，主要补充的内容有：a）规定了叶片与轮盘连接的4种类型；b）增加了轴向圆弧燕尾形头（槽）和周向圆弧燕尾形样头(槽）；c）增加了棒头（样槽）的形位公差；d）增加了附录A,给出了4种连接类型的尺寸系列。本标准对设计燃气涡轮发动机叶片与轮盘的燕尾形连接结构与尺寸标注作了基本规定，所列出的尺寸及尺寸标注可根据各设计所、制造厂实际工艺需要进行增补。本标准自实施之日起，同时代替HB5964－86。本标准的附录A是规范性附录。
本标准的附录B是资料性附录。
本标准由中国航空工业第一、第二集团公司提出。本标准中国航空综合技术研究所归口。本标准起草单位：中国燃气涡轮研究院。本标准主要起草人：江和甫、苏廷铭、武文华、刘文冀、刘建平、黄致键。本标准于1986年第一次发布，2001年首次修订。H

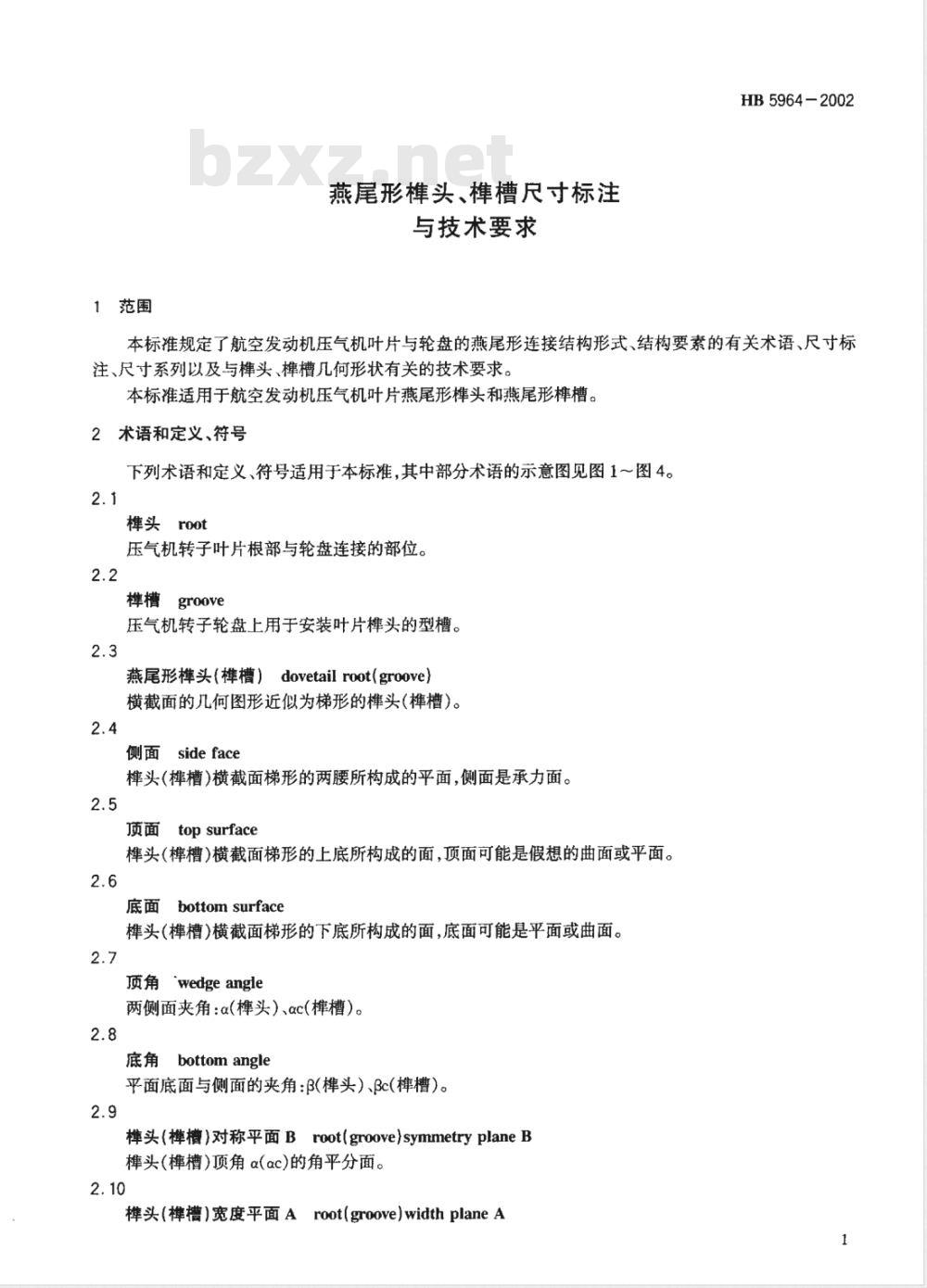

1范围
燕尾形棒头、棒槽尺寸标注
与技术要求
HB5964-2002
本标准规定了航空发动机压气机叶片与轮盘的燕尾形连接结构形式、结构要素的有关术语、尺寸标注、尺寸系列以及与头、摊槽几何形状有关的技术要求。本标准适用于航空发动机压气机叶片燕尾形裤头和燕尾形秤槽。2术语和定义、符号
下列术语和定义、符号适用于本标准，其中部分术语的示意图见图1图4。2.1
样头root
压气机转子叶片根部与轮盘连接的部位。2.2
样槽groove
压气机转子轮盘上用于安装叶片样头的型槽。2.3
燕尾形棒头（槽）dovetailroot（groove）横截面的几何图形近似为梯形的样头（样槽）。2.4
侧面side face
样头（样槽)横截面梯形的两腰所构成的平面，侧面是承力面。2.5
顶面topsurface
样头（槽)横截面梯形的上底所构成的面，顶面可能是假想的曲面或平面。2.6wwW.bzxz.Net
底面bottomsurface
样头（样槽)横截面梯形的下底所构成的面，底面可能是平面或曲面。2.7
顶角‘wedgeangle
两侧面夹角：α（棒头）、αc（样槽）。2.8
底角bottomangle
平面底面与侧面的夹角：β样头）、βc（样槽）。2.9
样头（样槽）对称平面Broot(groove）symmetryplaneB样头(棒槽）顶角α(αc)的角平分面。2.10
样头（槽）宽度平面Aroot（groove）widthplaneAHB5964-2002
设计上给定的用于确定样头（样槽）宽度的平面，该平面垂直于样头（样槽）的对称平面。2.11
底面高
bottom surface high
底面与样头（槽)宽度平面A之间的距离：C（样头）、Cc（棒槽）。2.12
预面高
topsurfacehigh
样头（样槽)前端面、顶面及样头（样槽）对称平面的交点至样头（槽）宽度平面A的距离：D（样头）、Dc（样槽）。
头（样槽）高root(groove）high椎头（样槽）前端面、顶面及样头（槽)对称平面的交点至底面的距离：H（头）、Hc（槽）。2.14
棒头（样槽）宽root(groove）width在样头（槽）宽度平面A上，两侧面间的距离：N（样头）、Nc（样槽）。2.15
底面宽
bottom surface width
样头（槽）横截面梯形的下底长度：Nd（样头）、Ndc（槽）。叶身
叶片前缘
前端面
煎端面
图1叶片
图2轮盘
后端面
后端面
3基准选定
3.1两种基准体系
3燕尾形槿头
图4燕尾形槽
摊头对称平面B
棒头宽度平面A
样槽对称平面B
样槽宽度平面A
根据样头、槽连接的结构特性，可在下述二种方法中选取一种基准体系。3.1.1以棒头、样槽宽度平面和对称平面作为第一、第二基准（图5)。HB5964-2002
HB5964-2002
图5样头、样槽宽度平面和对称平面为基准3.1.2允许以样头、样槽底平面和对称平面作为第一、第二基准（图6)。Nc
图6头、样槽底平面和对称平面为基准4
连接结构类形
叶片与轮盘的燕尾形连接结构分四种类型：类型1一基本型的轴向燕尾形连接4.1
顶角α为40°或60°连接结构型式按图7。4
1-带样槽的轮盘;2-叶片样头
图7类型1
4.2类型2-带延伸段的轴向燕尾形连接项角α为60°或90°连接结构型式按图8。2
1-带桦槽的轮盘;2-叶片样头
图8类型2
4.3类型3一带缘板并有圆弧底面的轴向燕尾形连接顶角α为70°连接结构型式按图9。HB5964-2002
HB5964-2002
1-带槽的轮盘;2-叶片头
图9类型3
4.4类型4一带缘板并有圆弧底面的周向燕尾形连接顶角α为90°连接结构型式按图10。1-带样槽的轮盘;2-叶片样头
图10类型4
5尺寸标注
5.1类型1的样槽横截面尺寸标注方法标注方法如图11所示，其尺寸系列见附录A中表A.1。iBc
To. 2 max
HB5964-2002
a在保证Lmax的前提下，满足3min的要求时，该尺寸可以不标注。图11类型1的样槽横截面尺寸标注5.2类型1的样头横截面尺寸标注方法标注方法如图12所示，其尺寸系列见附录A中表A.2。α
a在保证Lmax的前提下，满足3min的要求时，该尺寸可以不标注。图12类型1的样头横截面尺寸标注5.3类型2的样槽横截面尺寸标注方法标注方法如图13所示，其尺寸系列见附录A中表A.3。
