【航空工业行业标准(HB)】 航空发动机用ＴＣ１１钛合金压气机盘及饼(环)坯的超声波检验说明书

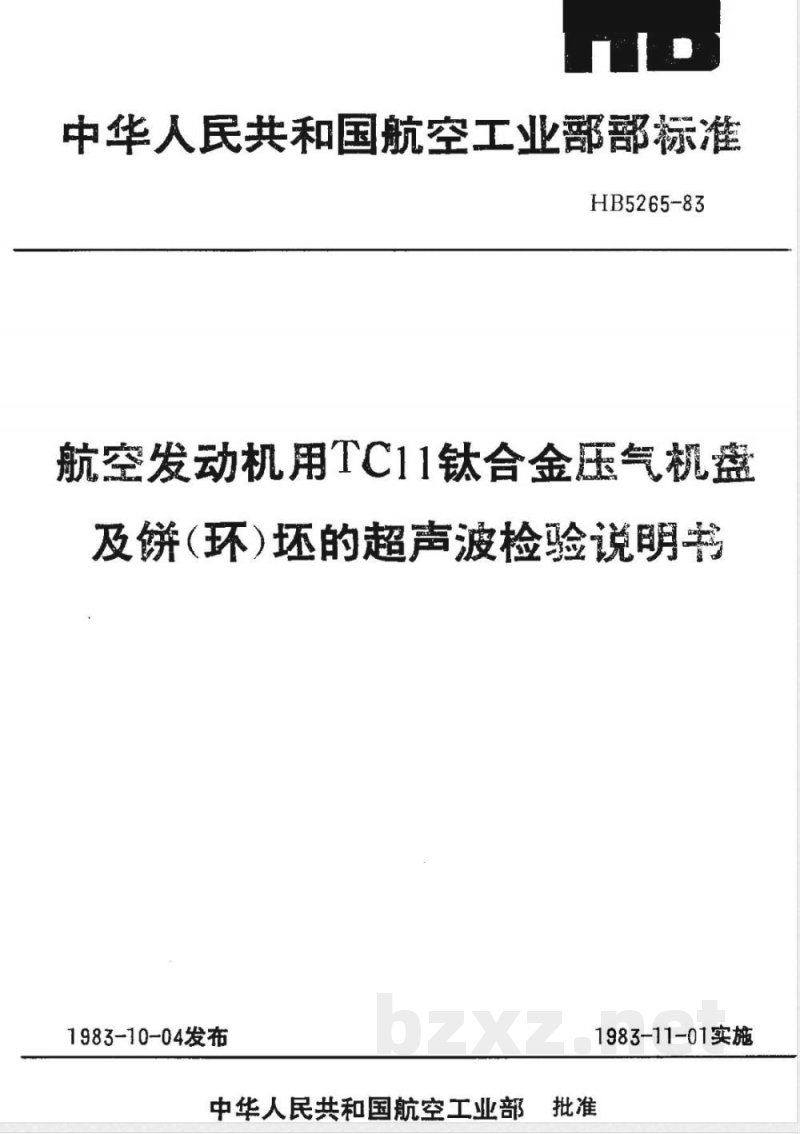

中华人民共和国航空工业部部标准HB5265-83
航空发动机用TC11钛合金压气机盘及饼（环）坏的超声波检验说明宅1983-10-04发布
中华人民共和国航空工业部
1983-11-01实施
1适用范
航空发动机用TC11钛合金压气机盘及饼（环）坏的超声波检验说明书HB5265-83
本说明书适于制造航空发动机涡喷13压气机TC11钛合金及饼（环）还的超声波检验。其他机种类似规格也可使用。
引用资料
HB/Z59-81《航空金属材料及零件超声纵波探伤说明书》与本说明书同时使用。3要求
3.1要检查的盘件及其饼（环）坏同制造批的解剖件，其化学成分和金相组织等均应符合技术条件要求。
3.2饼（环）坏、盘件的表面应经园头刀具加工，光洁度不能低于6。3.3将饼（环）坏，盘件放在转台上用接触法按螺旋方式进行检查。也可用水浸法检查。3.4超声波探伤仪、探头的性能应符合说明书HB/Z5S-31的要求。检查所用的探头频率：纵波为5兆赫，横波为2.5兆赫。探头的晶片直径不大于14毫米（初次探伤探头的品片直径不小于10毫米）。3.5为使于确定饼（环）、盘件的验收，需方应根据最成品盘的尺寸及加工工艺提供饼还到盘模锻件（环坏到盘模锻件），盘模锻件到成品盘的上下加工余量尺寸及轮缘区的位置。4饼（环）坏的超声波检验
本说明书要求对每一个TC11钛合金饼（环）坏进行两次，商个端面检查。第一一次是纵波垂直入射的检验。第二次是折射角为45°的横波检查。4.1第一次检验一一纵波垂直入射检验。4.1.1按说明书HB/25c-31第4.3节用调整仪器灵敏度用的标准试块，调整仪器灵敏度，调整用试块的平底孔直径为0.8毫米，任何一块孔底反射波高均应等于或大于荧光屏饱和值的80%。注：在此调整情况下，仪器的动态范围不得低于20分贝。4.1.2饼（环）坏在转台上转动，使波束垂直饼（环）端面，沿着饼（环）坏直径方向移动探头，进行从一端到另一端的垂直入射检查。检查的线速度不得大于4米/分，扫查间距不得大于声速有效直径的一半。
注：声速的有效直径指的是将探头在端面上（接触法）或在规定的水程深度处（水浸法）沿直径方向移动过调整仪器灵敏度用的标准试块中，埋藏深度较小的平底孔时，反射波高比最高反射波高低6分页的两点间的距离。下载标准就来标准下载网
4.2第二次检验-横波检验
4.2.1用图1所示的试块检查探头的声束入射点及在钛合金中的折射角。如果折射角不是45应整探头（有机玻璃的斜模）。工作频率为2.5兆赫。航空工业部1983-10-04发布
1983-11-01实施
HB5265-83
4.2.2用图2所示标块调整仪器灵敏度，使来自任一孔底的反射波高均不小于荧光屏饱和值的80。注：在此整情下，仪器的动态范围不得低于20分贝，4.2.3沿饼（环）坏作径向检查，扫描速度与扫描间距与4.1.2节相同。5盘件的超声波检验
由上述验收的饼（环）坏锻制成的盘件，可以参照本说明书进行超声波检查。考到制成盘件形状比较复杂，横波检查可以不采用。但要增加对盘件底部反射损失情况的检查。75
图1材料TC11钛合金
附加说明：
HB5265-83
图2材料TC11钛合金
（1）本标准由621研究所提出
（2）本标准由TC11钛合金盘及饼（环）坏探伤标准编写组起草。3）本标准与HB526683\航空发动机用TC11钛合金压气机盘及饼（环）坏的超声波验收标准”配套使用，检验按本标准，验收按HB5266-83。3
