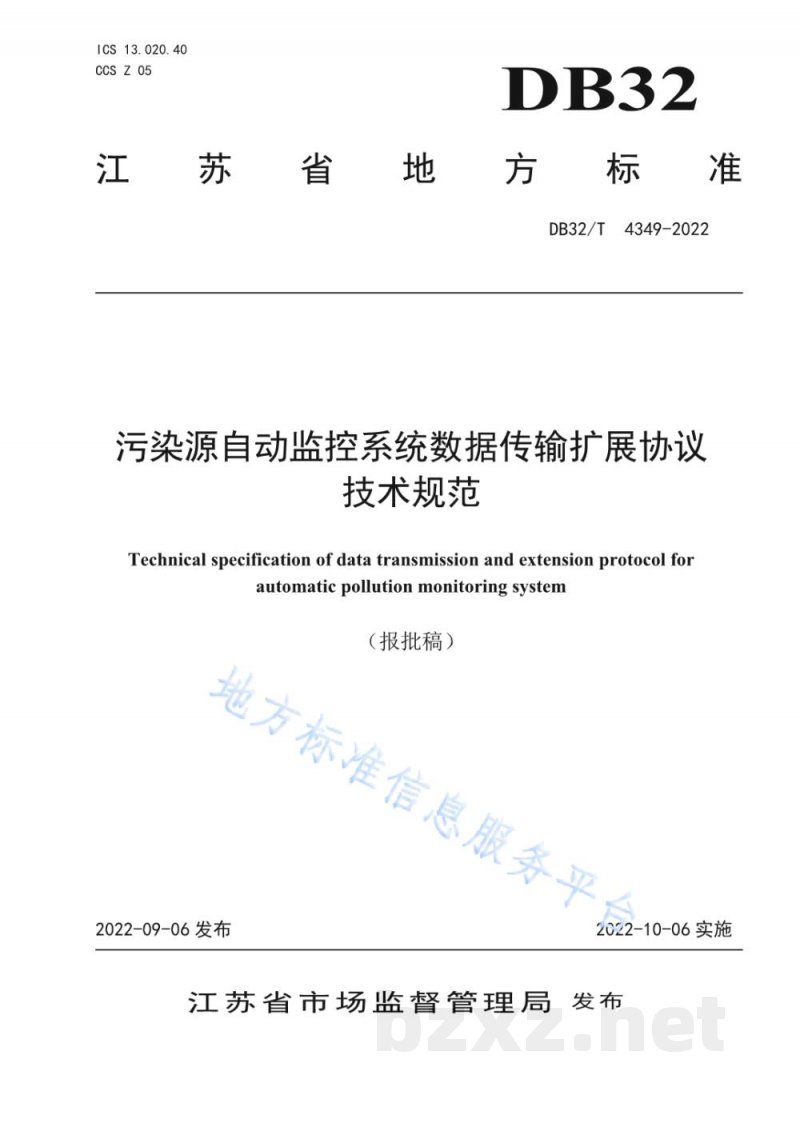

【地方标准】 污染源自动监控系统数据传输扩展协议技术规范

DB32/T4349-2022
污染源自动监控系统数据传输扩展协议技术规范
Technical specification of data transmission and extension protocol for automatic pollution monitoring system（报批稿）

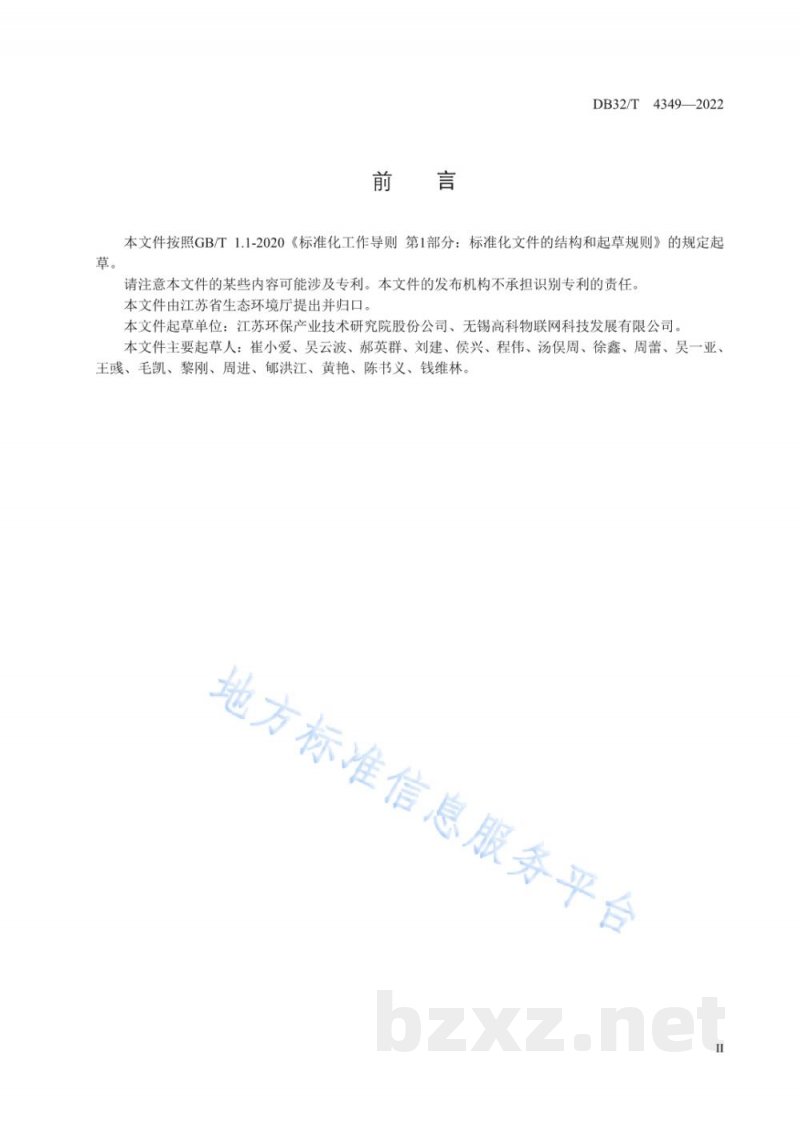

前言
本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。本文件的发布机构不承担识别专利的责任，本文件由江苏省生态环境厅提出并归口。本文件起草单位：江苏环保产业技术研究院股份公司、无锡高科物联网科技发展有限公司。本文件主要起草人：崔小爱、吴云波、郝英群、刘建、侯兴、程伟、汤保周、徐鑫、周凿、吴一亚、王彧、毛凯、黎刚、周进、郁洪江、黄艳、陈书义、钱维林。

目次
1 范围
2 规范性引用文件
3 术语与定义
4 系统结构
5 协议层次
6 通讯协议
附录A（资料性）上位机与烟气排放连续监测系统（包括VOC）传输通讯示例
附录B（资料性）上位机与水质在线分析仪传输通讯示例
附录C（资料性）上位机与水质自动采样系统传输通讯示例
附录D（资料性）上位机与阀门及总量控制设备传输通讯示例
参考文献

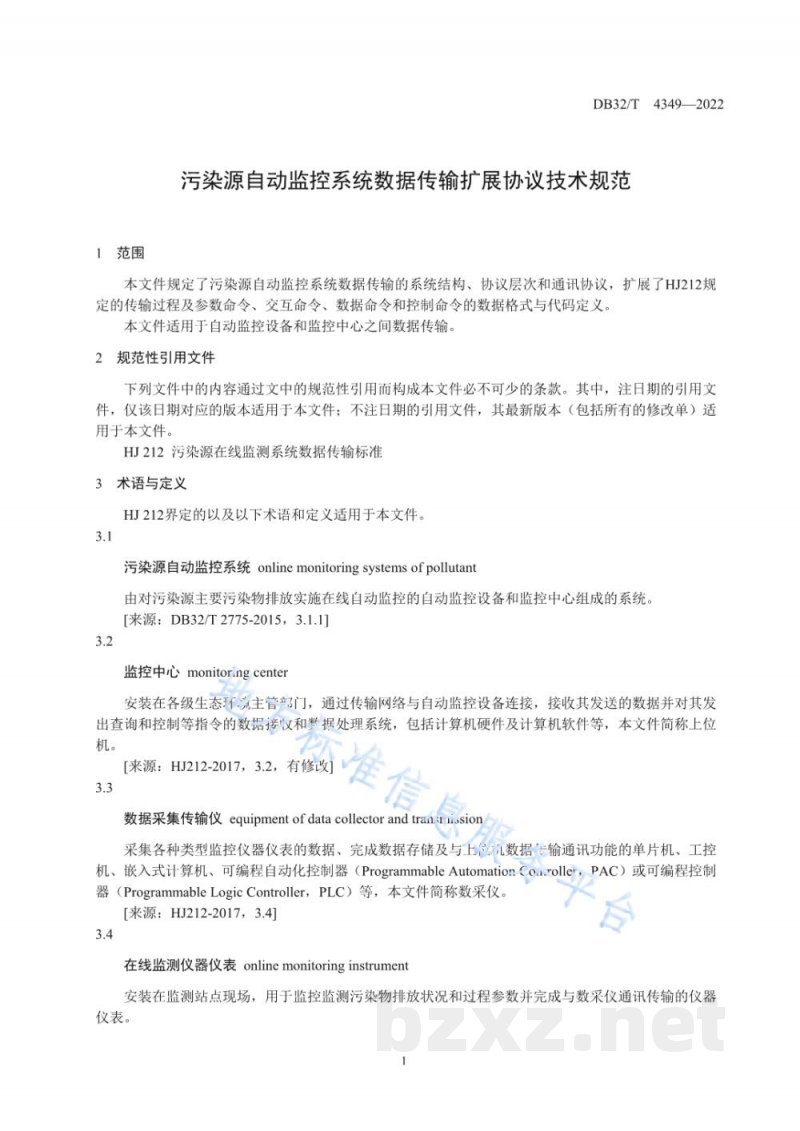

1 范围
本文件规定了污染源自动监控系统数据传输的系统结构、协议层次和通讯协议，扩展了HJ212规定的传输过程及参数命令、交互命令、数据命令和控制命令的数据格式与代码定义。本文件适用于自动监控设备和监控中心之间数据传输。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
HJ212 污染源在线监测系统数据传输标准

3 术语与定义
HJ212界定的以及以下术语和定义适用于本文件。
3.1 污染源自动监控系统 online monitoring system of pollutants：由对污染源主要污染物排放实施在线自动监控的自动监控设备和监控中心组成的系统。
3.2 监控中心 monitoring center：安装在各级生态环境主管部门，通过传输网络与自动监控设备连接，接收其发送的数据并对其发送查询和控制等指令的数据接收和数据处理系统，包括计算机硬件及计算机软件等，本文件简称上位机。
3.3 数据采集传输仪 equipment of data collector and transmission：采集各种类型监控仪器仪表的数据、完成数据存储及与上位机数据传输通讯功能的单片机、工控机、嵌入式计算机、可编程自动化控制器（Programmable Automation Controller, PAC）或可编程控制器（Programmable Logic Controller, PLC）等，本文件简称数采仪。
3.4 在线监测仪器仪表 online monitoring instrument：安装在监测站点现场，用于监控监测污染物排放状况和过程参数并完成与数采仪通讯传输的仪器仪表。
3.5 水质自动采样系统 automatic water sampling system：水污染源在线监测系统中用于采集瞬时水样及混合水样、超标留样、平行监测留样、比对监测留样的系统。
3.6 自动监控设备 online monitoring equipment：安装在污染物监测点现场及影响污染物排放的工艺节点，用于采样、监控、监测污染物排放状况和过程参数并完成与上位机通讯传输的设备，包括数据采集传输仪（3.3）、在线监测仪器仪表（3.4）、水质自动采样系统（3.5）、污染治理设施运行记录仪等，本文件简称现场机。
3.7 数据标记 data marker：用以表示自动监控设备不同测试数据属性的标记。

4 系统结构
污染源自动监控系统从底层逐级向上可分为现场机、传输网络和上位机三个层次。现场机包括一套或多套在线监测仪器仪表、水质自动采样系统与污染治理设施运行记录仪等自动监控设备，连接到独立的数据采集传输仪，并通过传输网络与上位机进行通讯（包括发起、数据交换、应答等）。

5 协议层次
协议层次应符合HJ212中的规定。
