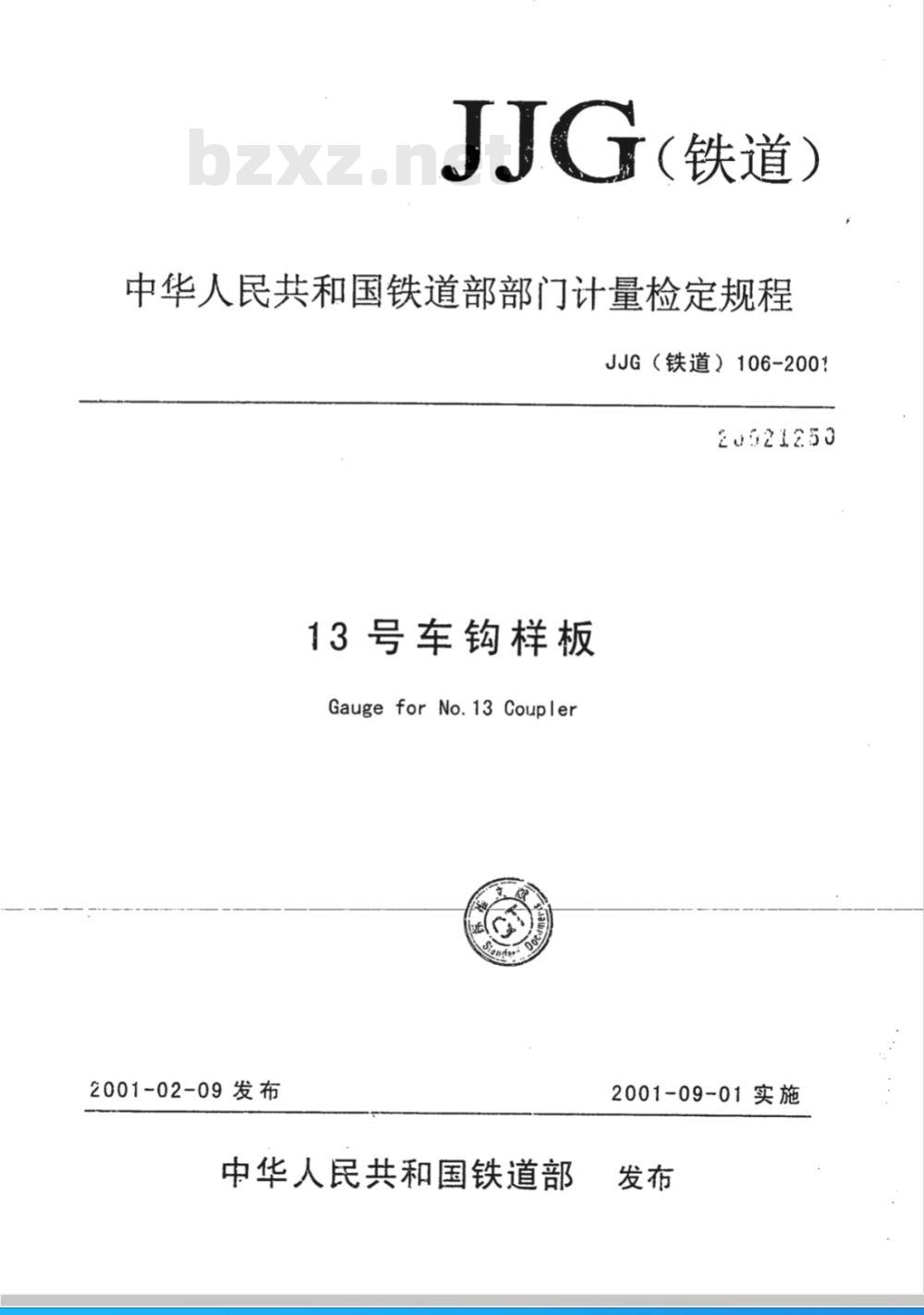

【国家计量标准(JJ)】 13号车钩样板检定规程

JJG（铁道）
中华人民共和国铁道部部门计量检定规程JJG（铁道）106-200！
20521253
13号车钩样板
GaugeforNo.13Coupler
2001-02-09发布
中华人民共和国铁道部
2001-09-01实施
JJG.（铁道）106-2001

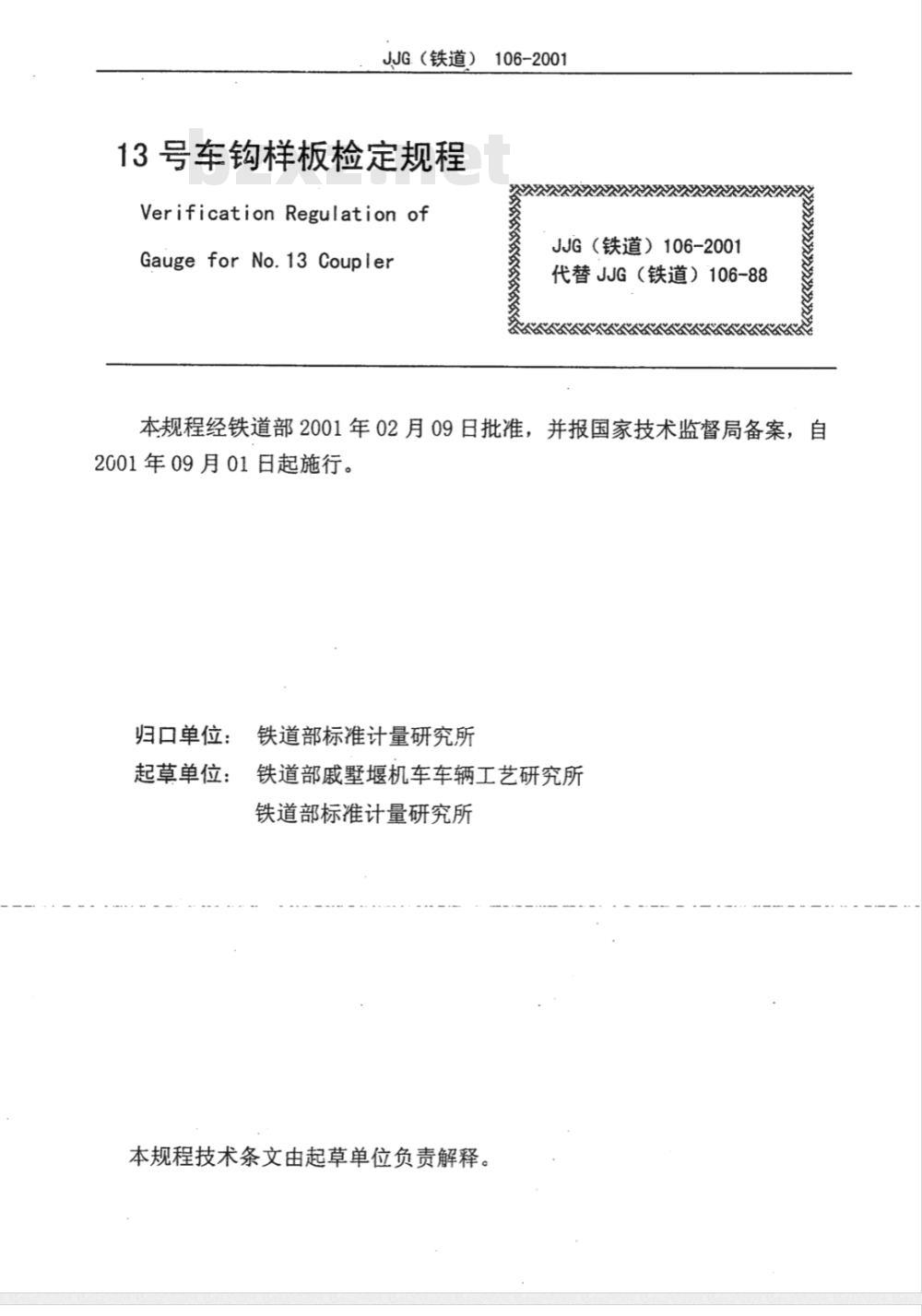

13号车钩样板检定规程
Verification Regulation of
Gauge for No.13 Coupier
JJG（铁道）106-2001
代替JJG（铁道）106-88
本规程经铁道部2001年02月09日批准，并报国家技术监督局备案，自2001年09月01日起施行。
归口单位：
起草单位：
铁道部标准计量研究所
铁道部戚墅堰机车车辆工艺研究所铁道部标准计量研究所

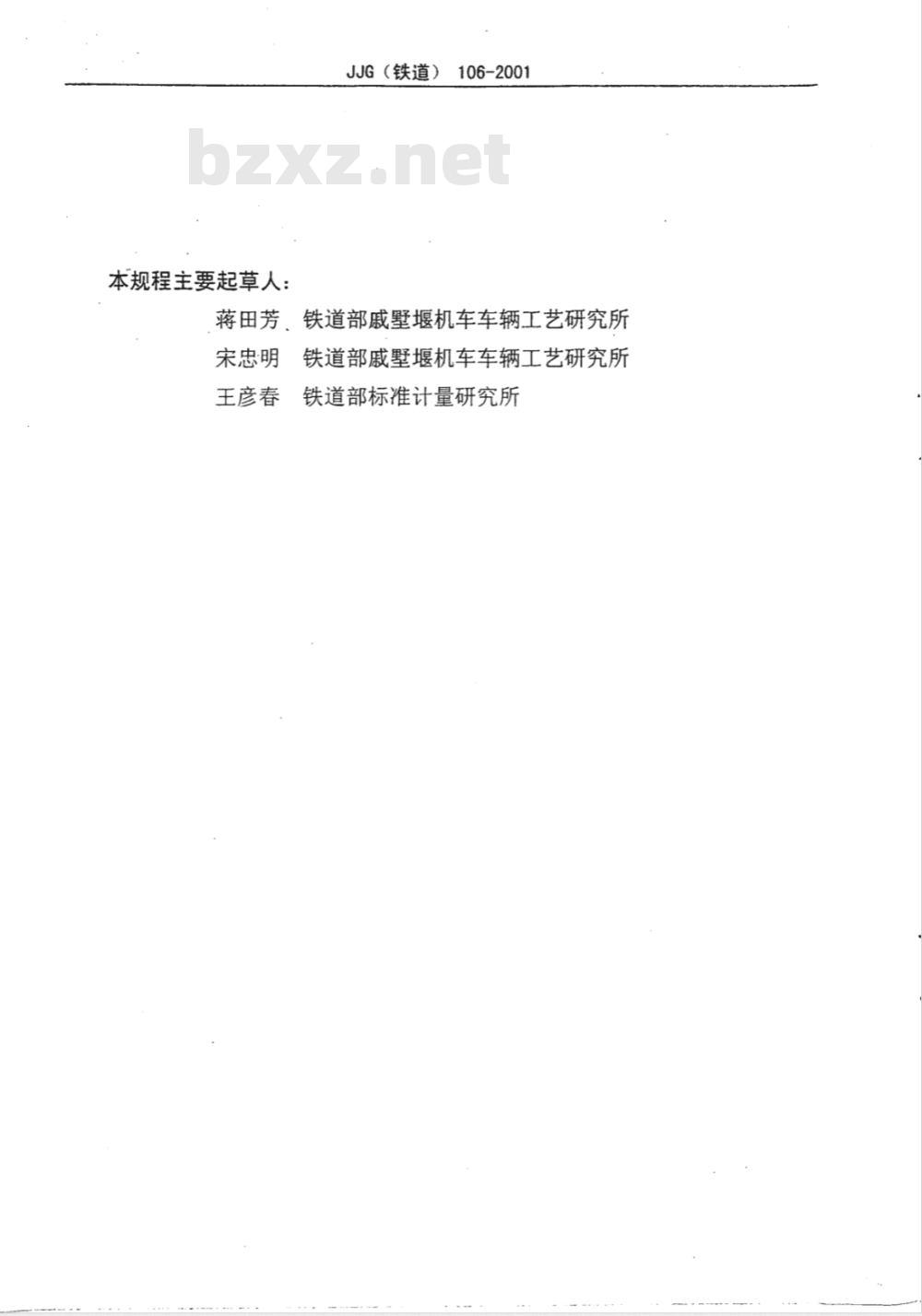

本规程技术条文由起草单位负责解释。本规程主要起草人：
JJG（铁道）
106-2001
蒋田芳、铁道部戚墅堰机车车辆工艺研究所宋忠明铁道部戚墅堰机车车辆工艺研究所王彦春
铁道部标准计量研究所

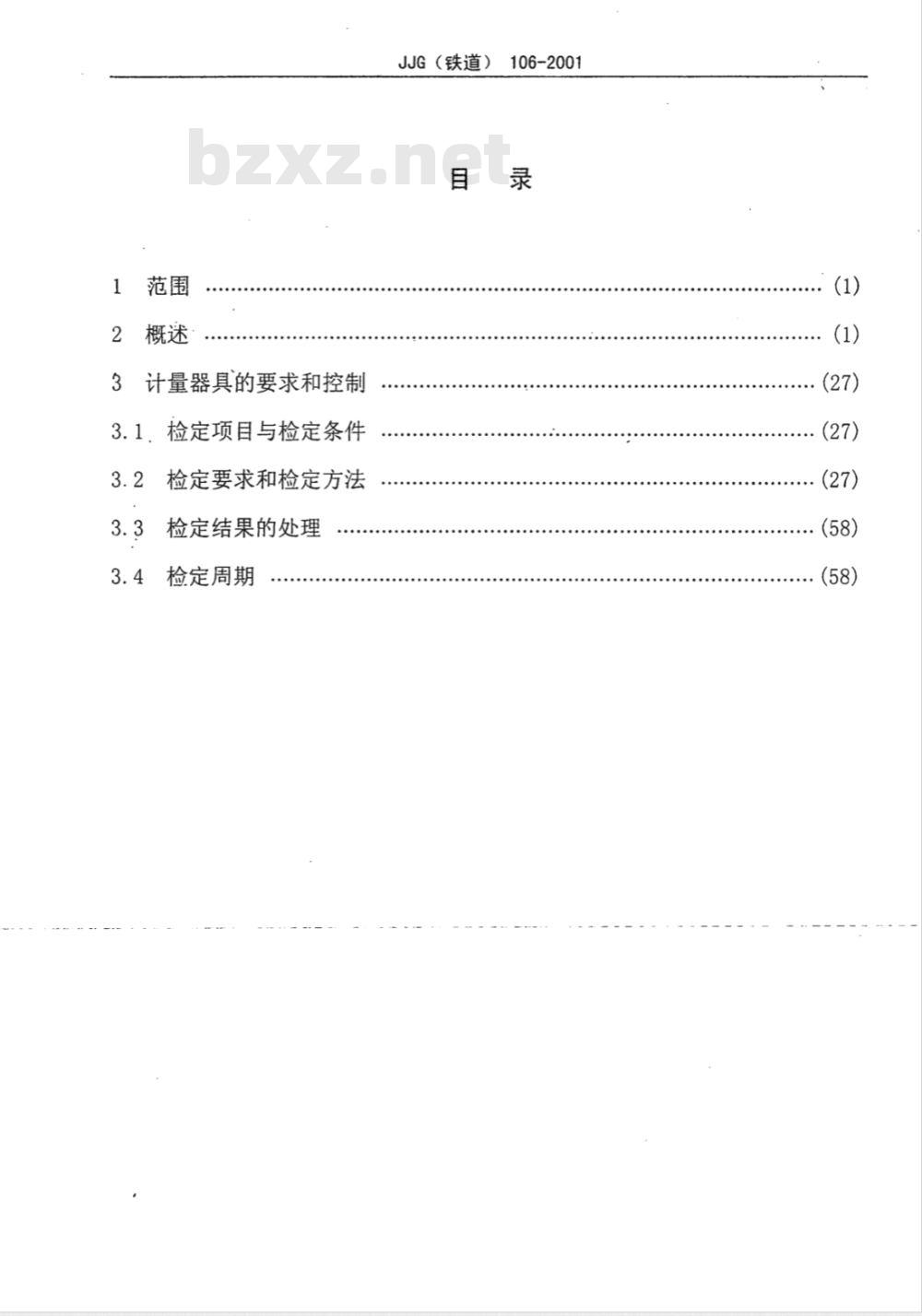

计量器具的要求和控制
检定项目与检定条件
检定要求和检定方法
检定结果的处理
检定周期
JJG（铁道）
106-2001
1·范围
JJG（铁道）
106-2001

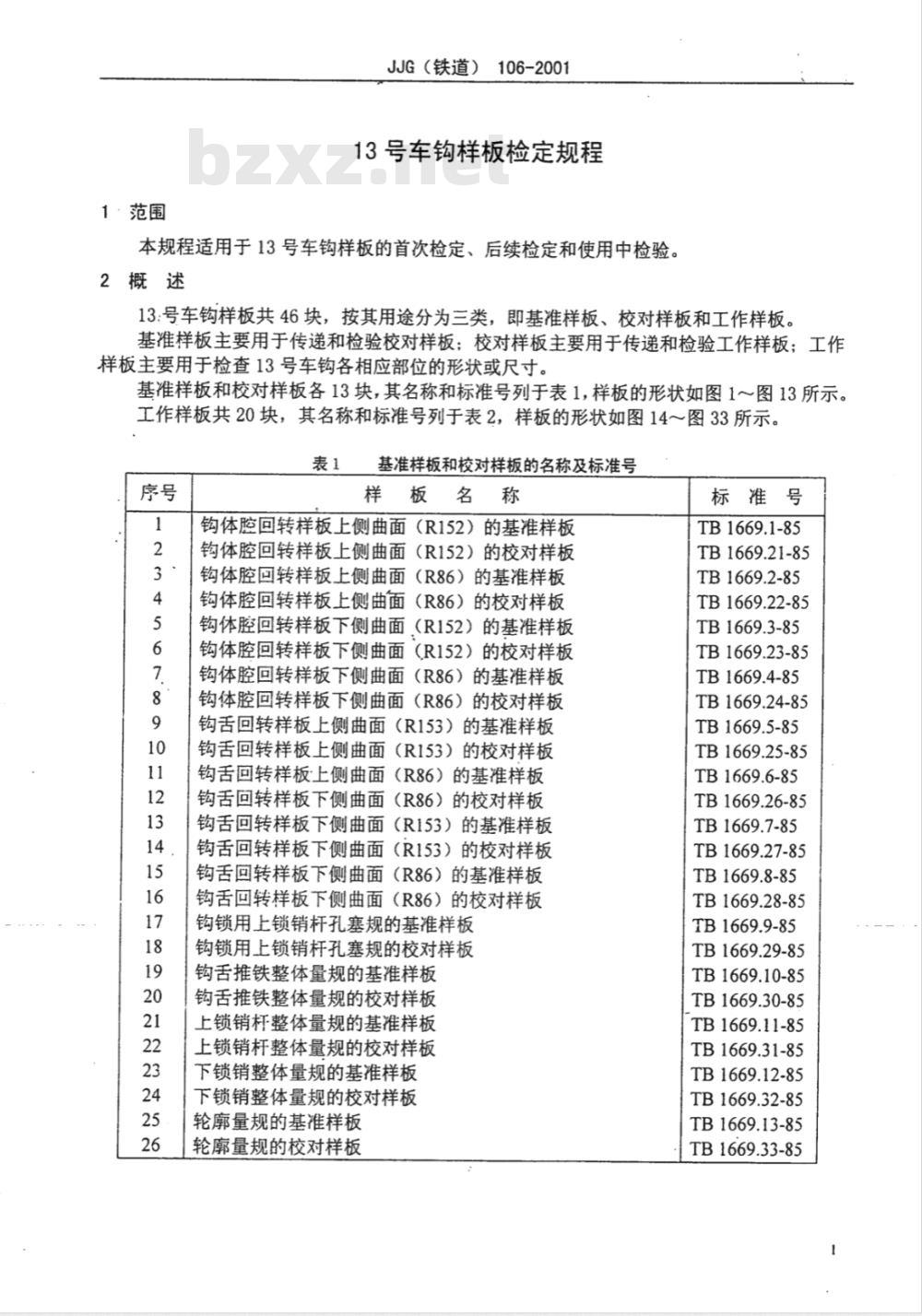

13号车钩样板检定规程
本规程适用于13号车钩样板的首次检定、后续检定和使用中检验。2概述
13:号车钩样板共46块，按其用途分为三类，即基准样板、校对样板和工作样板。基准样板主要用于传递和检验校对样板：校对样板主要用于传递和检验工作样板；工作样板主要用于检查13号车钩各相应部位的形状或尺寸。基准样板和校对样板各13块，其名称和标准号列于表1，样板的形状如图1～图13所示。工作样板共20块，其名称和标准号列于表2，样板的形状如图14图33所示。表1基准样板和校对样板的名称及标准号序号
样板名称
钩体腔回转样板上侧曲面（R152）的基准样板钩体腔回转样板上侧曲面（R152）的校对样板钩体腔回转样板上侧曲面（R86）的基准样板钩体腔回转样板上侧曲面（R86）的校对样板钩体腔回转样板下侧曲面（R152）的基准样板钩体腔回转样板下侧曲面（R152）的校对样板钩体腔回转样板下侧曲面（R86）的基准样板钩体腔回转样板下侧曲面（R86）的校对样板钩舌回转样板上侧曲面（R153）的基准样板钩舌回转样板上侧曲面（R153）的校对样板钩舌回转样板上侧曲面（R86）的基准样板钩舌回转样板下侧曲面（R86）的校对样板钩舌回转样板下侧曲面（R153）的基准样板钩舌回转样板下侧曲面（R153）的校对样板钩舌回转样板下侧曲面（R86）的基准样板钩舌回转样板下侧曲面（R86）的校对样板钩锁用上锁销杆孔塞规的基准样板钩锁用上锁销杆孔塞规的校对样板钩舌推铁整体量规的基准样板
钩舌推铁整体量规的校对样板
上锁销杆整体量规的基准样板
上锁销杆整体量规的校对样板
下锁销整体量规的基准样板
下锁销整体量规的校对样板
轮廓量规的基准样板
轮廓量规的校对样板
标准号
TB1669.1-85
TB 1669.21-85
TB1669.2-85
TB 1669.22-85
TB1669.3-85
TB 1669.23-85
TB1669.4-85
TB1669.24-85
TB 1669.5-85
TB1669.25-85
TB1669.6-85
TB 1669.26-85
TB1669.7-85
TB 1669.27-85
TB1669.8-85
TB1669.28-85
TB1669.9-85
TB1669.29-85
TB1669.10-85
TB1669.30-85
TB 1669.11-85
TB 1669.31-85
TB1669.12-85
TB1669.32-85
TB1669.13-85
TB1669.33-85
JJG（铁道）106-2001
工作样板的名称及标准号
样板名称
13号车钩轮廓量规
13号车钩闭锁位内侧距离检查样板13号车钩全开位内侧距离检查样板13号车钩横向和上防跳间隙塞尺13号车钩耳距间隙和下防跳间隙塞尺13号车钩钩体腔回转样板
13号车钩耳距卡板
13号车钩钩体尾部卡板
13号车钩钩体扁销孔塞规
13号车钩钩体钩舌推铁孔塞规
13号车钩钩体下作用处量规
13号车钩钩舌回转样板
13号车钩钩舌推铁整体量规
13号车钩钩锁厚度卡板
13号车钩钩锁用上锁销杆孔塞规13号车钩钩舌销卡规
13号车钩上锁销样板
13号车钩上锁销杆整体量规
13号车钩下锁销装配检查样板
13号车钩下锁销整体量规
标准号
TB1669.41-85
TB1669.42-85
TB1669.43-85
TB1669.44-85
TB1669.45-85
TB 1669.46-85
TB 1669.47-85
TB1669.48-85
TB1669.49-85
TB1669.50-85
TB 1669.51-85bzxz.net
TB 1669.52-85
TB1669.53-85
TB1669.54-85
TB1669.55-85
TB1669.56-85
TB 1669.57-85
TB1669.58-85
TB 1669.59-85
TB1669.60-85
JJG（铁道）
106-2001
TB 1669.1 - 85
TB 1669.21 85
JJG.（铁道）106-2001
TB1669.2-85
TB1669.22-85
JJG（铁道）
106-2001
TB'1669.3-85
TB 1669.23 -- 85
JJG（铁道）106-2001
TB1669.4-85
TB1669.24-85
JJG（铁道）
106-2001
TB1669.5-85
TB 1669.25 - 85
