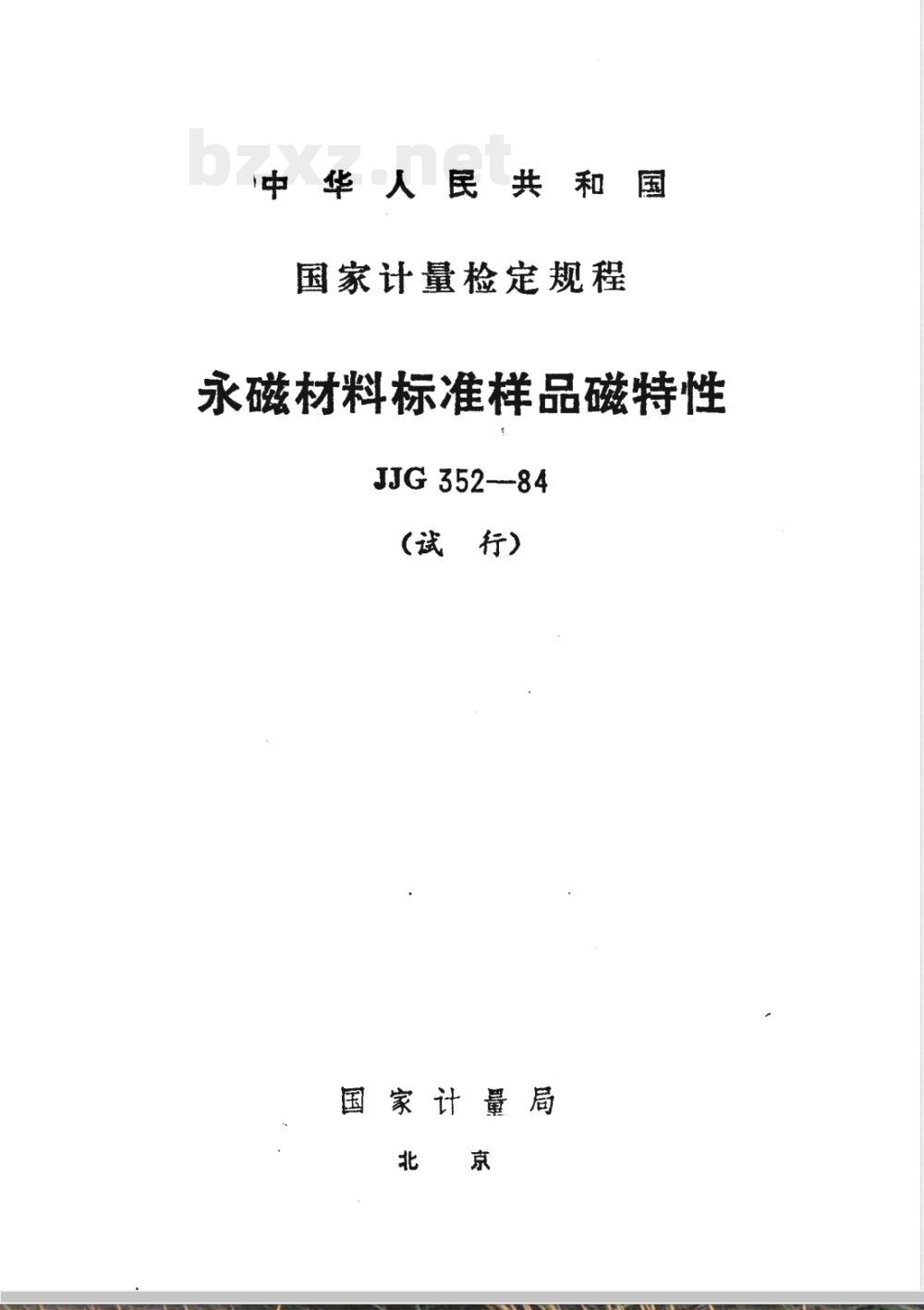

【国家计量标准(JJ)】 永磁材料标准样品磁特性试行检定规程

中华人民共和国
国家计量检定规程
永磁材料标准样品磁特性
JJG352--84
(试行）
国家计量局

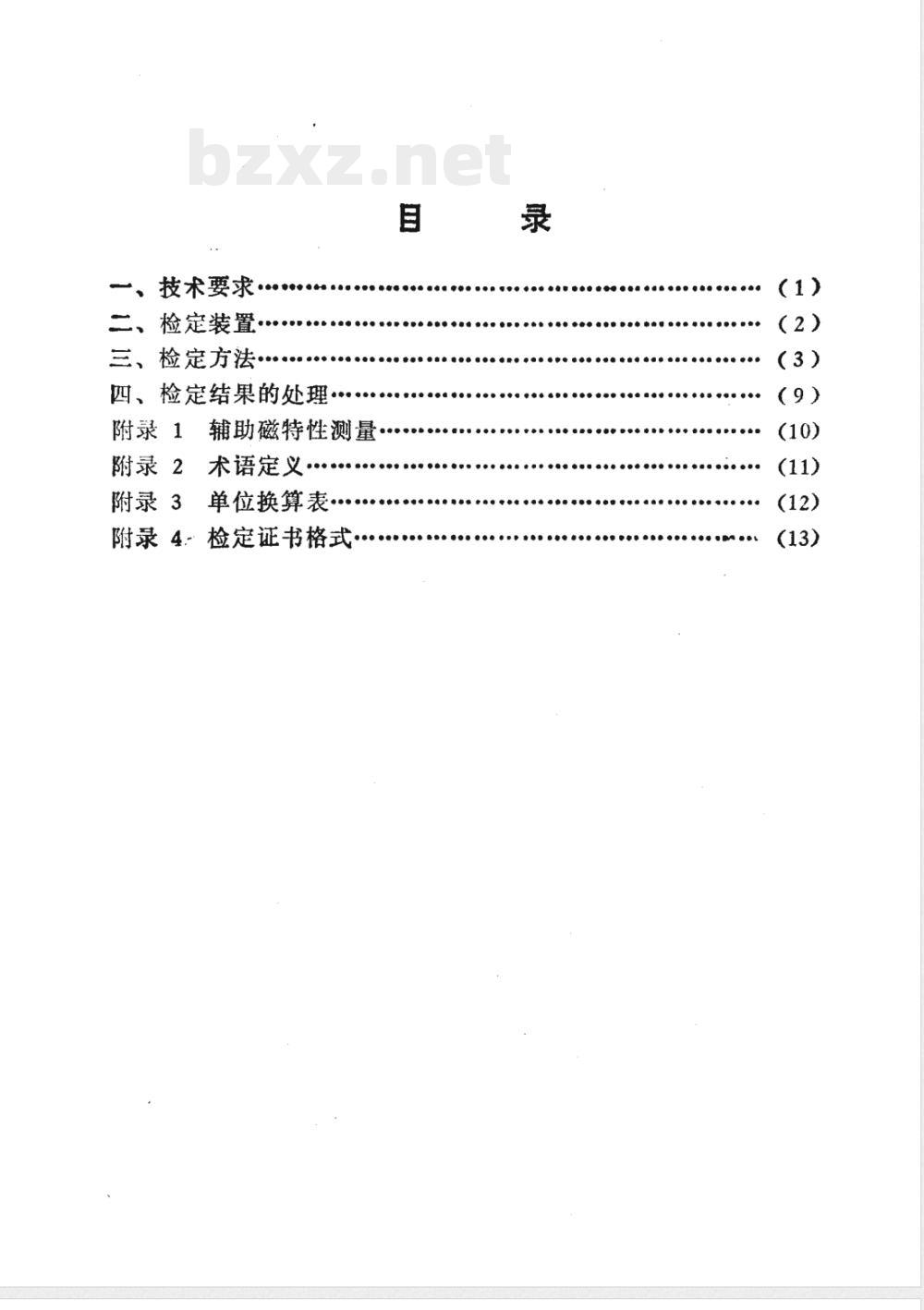

、技术要求·
二、检定装置
三、检定方法
四、检定结果的处理…·
附录1辅助磁特性测量
附录2术语定义
附录3单位换算表
附录4检定证书格式
（1）

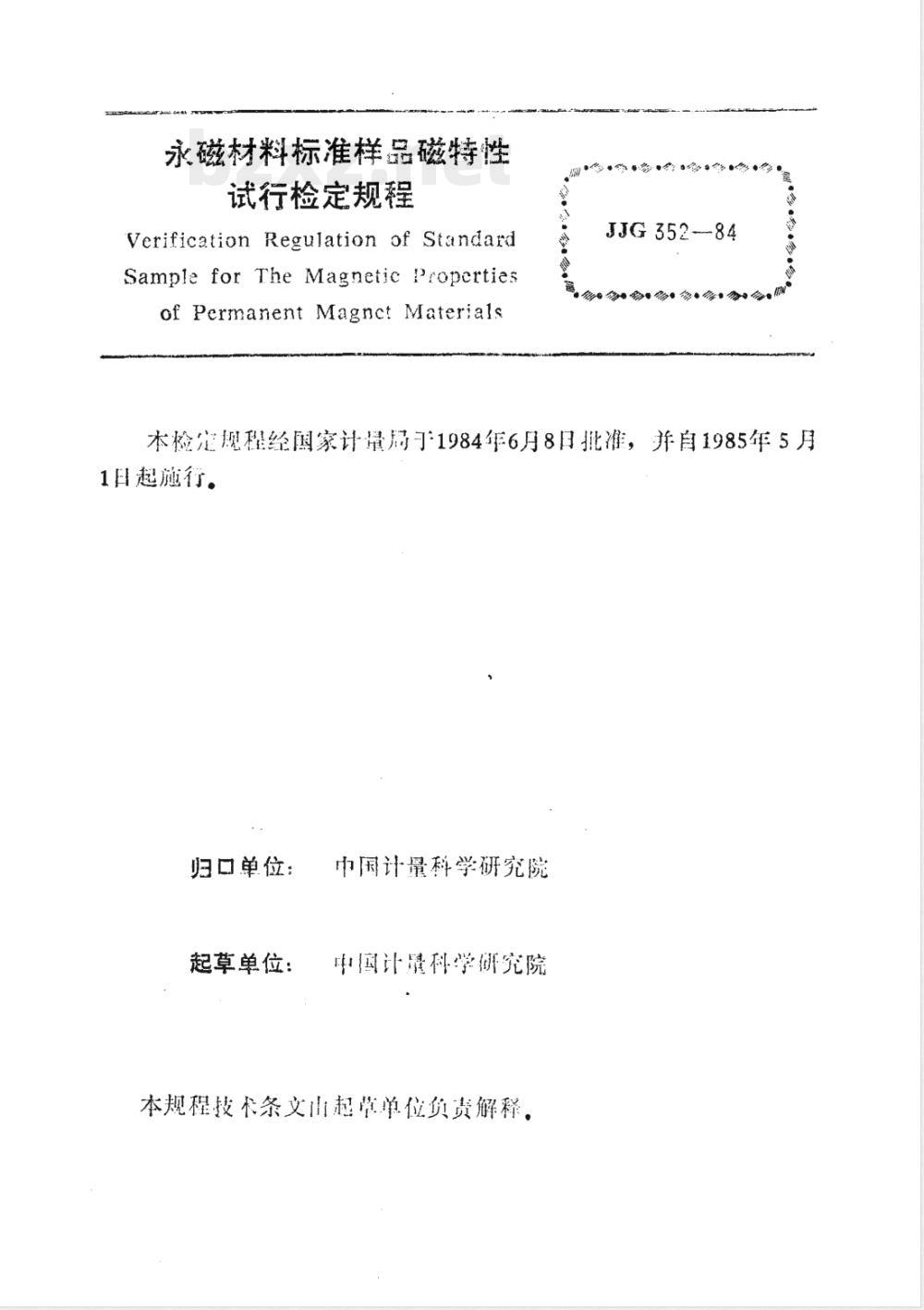

永磁材料标准样品磁特性
试行检定规程
Verification Regulation of StandardSample for The Magnetic PropertiesofPermanentMagnctMaterials
JJG352--84
本检定规程经国家计量用丁1984年6月8日批准，并自1985年5月1日起施行。
归口单位：
起草单位：
中国计量科学研究院
中国计量科学研究院

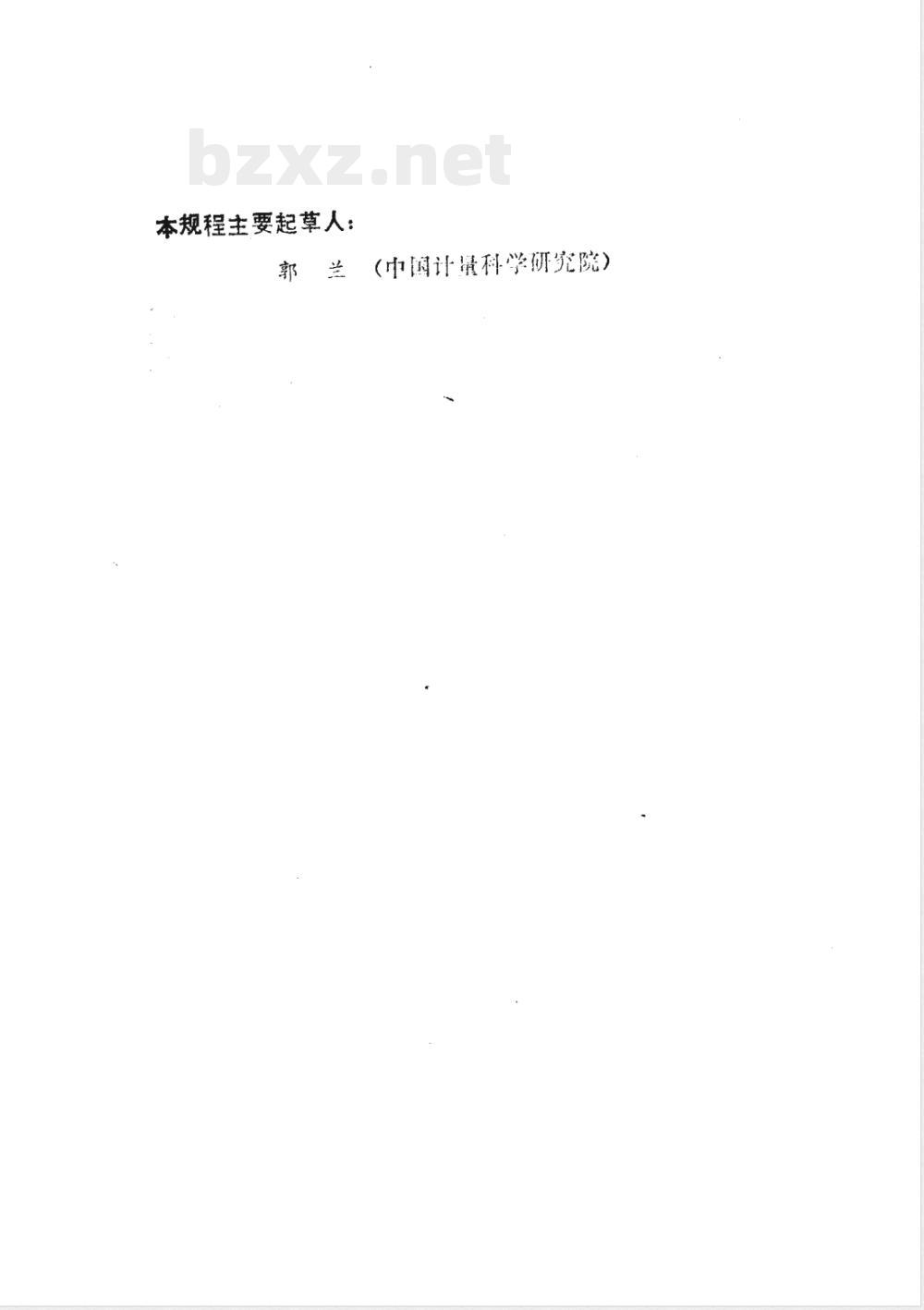

本规程技代条文山起监单位负责解释。本规程主要起草人：
（中国计量科学研究院）
13332-84
其14页第1页

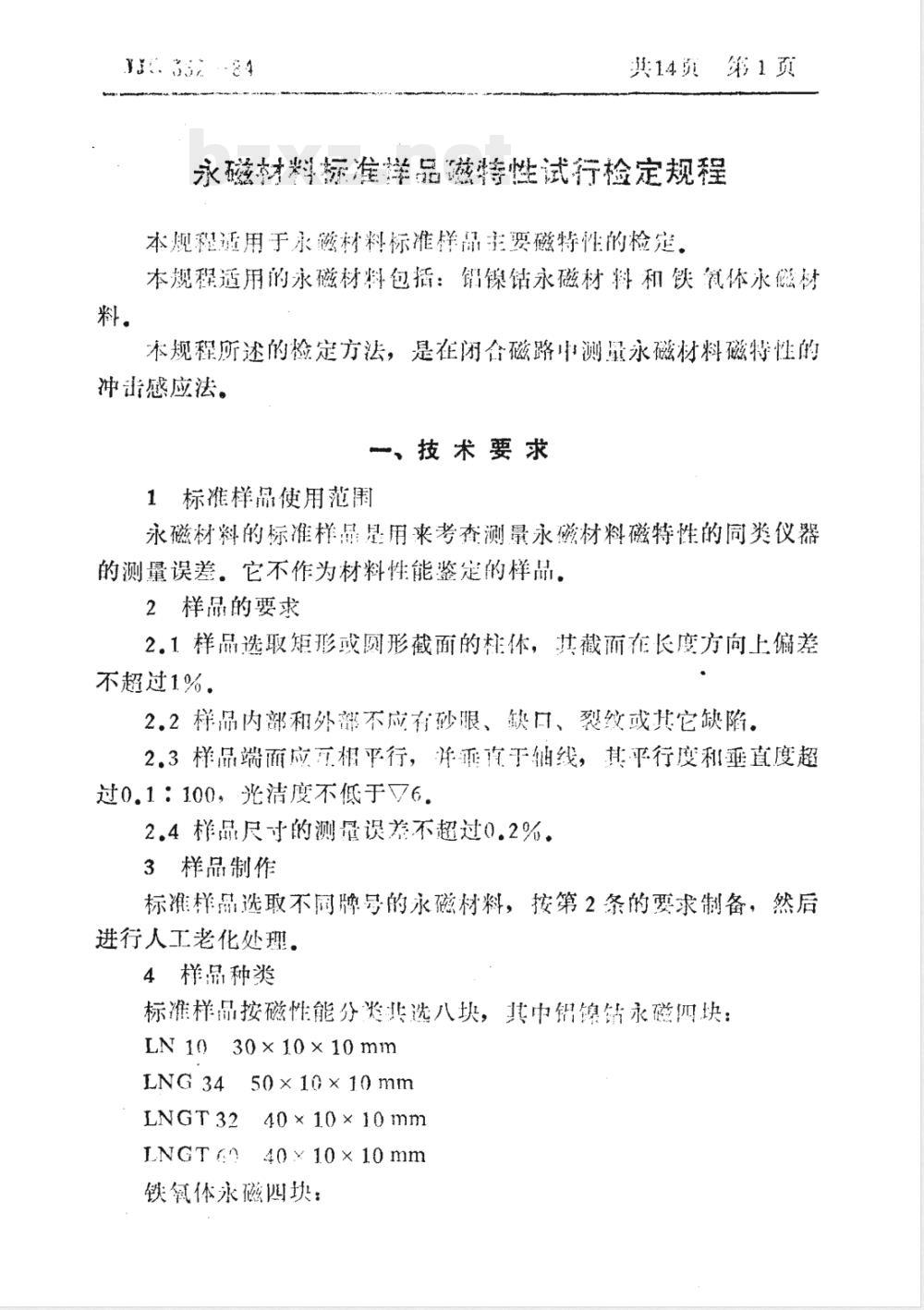

永磁材料标准样品磁特性试行检定规程本规程活用于水磁材料标准样品主要磁特性的检定本规程适用的永磁材料包括：铝镍钴永磁材料和铁氰体水磁材料。
本规程所述的检定方法，是在闭合磁路中测虽永磁材料磁特性的冲击感应法。
一、技术要求
1标准样品使用范围
永磁材料的标准样品星用来考查测量永磁材料磁特性的同类仪器的测量误差。它不作为材料性能鉴定的样品2样品的要求
2.1样品选取矩形或圆形截面的柱体，其截面在长度方向上偏差不超过1%，
2.2样品内部和外部不应有砂眼、缺口、裂纹或其它缺陷。2.3样品端面应相平行，并垂直于轴线，其平行度和垂直度超过0.1：100，光洁度不低于6，
2.4样品尺寸的测量误差不超过0.2%。3样品制作
标准样品选取不围牌号的永磁材料，按第2条的要求制备，然后进行人工老化处理。
4样品种类
标准样品按磁性能分将共选八块，其中铝镍钻永磁四块：LN1030×10×10mm
LNG3450x10×10mm
LNGT32
40×10×10mm
40×10×10mm
铁氧体永磁四块：
共14页
第2页
D25mmh14mm
D27mmh15mm
D26mmh14mm
20×20×17mm
二、检定装置
JJG352--84
永磁材料标准样品检定装置主要包插：强磁场磁导计、直流电源、冲击流计、标准瓦感、电流表等。5强磁场磁导计
5.1磁导计应具有使样品饱和磁化的能力，并能和样品构成闭合磁路。
5.2磁导计由磁轭、磁极、磁化绕组三部分组成。磁设在水业方向上可以移动，以保证和样品紧密接触（见图1）磁化绕组
磁导计
5.3磁轭和极头由矫顽力小于100A/m的软磁材料制成。极距连续可调，两极面平行且与磁场方向垂直，极而光洁度不低又6。5.4磁化绕组的位置应尽量靠近试样，并相互对称，其轴线与磁JJG352—84
极轴线一致。
6直流电源
其14页第3页
电源功率必须满足磁化场的要求，测量时磁化电流的变化每分不超过0.01%，磁化电流连续可调，并能经受大电流反向冲击。7冲击电流计
冲击电流计是用来測量短时间脉冲电流所迁移的电量，这里用来测量最与此有关的磁通量，
7.1冲出电流计的自出振动周期不小于18s，冲击常数不大于10-8wb/mm.
7.2冲击电流计应安装在远离电磁场下扰的地方，也不应受任何机械作用力的影响。
7.3冲击电流计的放置必须调节到严格水平，其镜面应该与读数标尺平面保持平行，
7.4冲击电流计读数标尺是直线型时。给出的读数应加以修正：α=a-Aa
其修正量按下式计算：
式中：-标尺偏转数
α一电流计镜面到标尺的垂直距离。8标准互感
标准互感是传递磁通量单位值的工作量具，必须定期检定，其准确度不小于0.2%，名义值为0.01H或0.001H，9电流表
电流表用来读取校准冲击常数时的电流值，间时用来监测磁场的稳定性，选用0.2级多量程直流安培表。三、检定方法
10检定永磁材料磁特性标准样品的方法是冲击感应法，其测量线路原理如图2所示。图中W为磁导计的磁化绕组，通过换向开关共14页第4页
JJG352-84
K，安培计A可变电阻R与直流电激E相连接；磁场盟度测量线圈Nn租磁感应测量线N，适过转换开关K与冲出电流计G租接，标准五感M的次级与N。（或Nn）和电流计G相串联，转换开关K，使电源接入互感的初级绕纠或磁化绕组W，开关K，与K，同步，与安培表A，电阻R连接川米测量退磁曲线图2
11环境条件
线路原理图
检定金属永磁材料，--毅密温条件都可以，检定铁氧体永磁材料，室温不得超过20土3℃，相对湿度不应超过70%，12磁性检定时，磁极中的磁通密度值应保持比其饱和磁通密度值低得多，以使极面尽可能接近磁等位面，纯铁极头其磁通密度应小于1特斯拉，铁钻合金极头磁密度应小于1.2特斯拉。13磁化场均匀度应保持在1%以内，为此，磁极尺寸和试样长度应满足下述条件：
D≥d+1.2L
式中：D极面最短边长
d-一乘直于磁场方间的磁场均匀区的最大尺中；L··极间距离（即祥品长度）
14样品检定时，各类材料所器最低饱和磁化场列于下表：JJG352—84
材料牌号
LNGT32
LNGT60
LNGT72
铁氧体
15磁场强度测量
15.1平面测量线圈
共14第
第5页
最低饱和滋化场HmekA/m
15.1.1测量线圈的常数（面积与师数之乘积）山线路灵敏度而定，一-般大了100cm，其测量准确度不低于0.2%。15.1.2线圈的尺寸沿磁场方向不超过样品长度的50%，在垂直磁场的方向，线圈尺寸不超过样品宽度的70%。15.1.3测量线圈置于样品表面中间位暨处，并对称于磁铁极面，其轴向与磁场方向一致，线圈引线应绞合。15.1.4用地移法测量磁场时，磁场值由下式计算：Cuα
H=(NA)M。
式中：Cn--冲击常浆；
α电流计偏转；
(NA）测量线圈常数；
μ。--—磁常数，其值为4元×10-7H/m(5)
15.2应用霍尔探头测量时，探头必须置手样品表而中间位置并与极面对称，其平面与磁场方向垂直，测量磁场的误差不低于1%。16磁通密度测量
磁通密度测量线图紧绕于样品中部并与样品很绝缘。测量线圈的线径不大于0.1mm，线圈引线应绞合，线圈匝数很据冲击线路的灵敏度而定。
共14页第6货
16.1磁通密度的变化量山下式计算：Cgt
武中：C冲湛常数；
α电流计偏转，
NB测量线圈的距数；
A。样品截面积
JJG352-84
16.2考虑到测量线圈中包括室气滋通，对这部分磁通密度变化量应进行修正。修正后的磁通密度变化量由下式计算：AB=
A-A。
式中：△H—--引起磁通密度变化的磁场强度变化，A-测量线圈的有效横截面积
17退磁曲线测量
17.1为了测量退磁曲线必须先测量最大磁通密度Bm，测量原理如图3所示，增加电流直到磁场为！为止。在此电流下换向不少于五IB
图3磁出线测量原理
JJG352--84
共14页
第7页
次，对样品进行磁锻炼。在政变电流的方向雨不改变其大小时，磁通密度根据接入测量线圈NB后的电流计偏转来确定，最大磁密度按下式计算：
Bm=2NA。
17.2剩磁测量
测定剩磁B，时，电流从最大跃变到零，此时对应磁通密度变化量AB.根据电流计偏转αr进行计算：Cgar
AB,=\'NBA.
而剩磁B按下式进行计算：
Br=Bm-△Br
=NBA。2
17.3测量剩磁时，电流为零时的磁场值不应超过0.2kA/m，若剩磁场太大，电流调到-个负值使磁场不超过0.2kA/m。同时允许用极限磁滞回线上两点的线性内插确定剩磁17.4退磁曲线上任一点A对应的磁通密度BA的测量。试样在Hm下进行磁锻炼，并切断化电流，使磁通密度回到B点。然后施加-一反向磁化电流，使磁场为HA，测量所对应的磁通密度变化量ABA，按下式计算△BA值：CBaA
此时A点所对应的磁通密度值BA山下式计算：BA=B,ABA
\C/am-
NBA。2
同理依次可以测量退磁出线上征一点的磁通密度值。(11)
1。5退磁曲线上任一点的磁场强度按第15条进行测量，其数值很据接入磁场测量线圈的电流计偏转而定，计算公式如下：共14页
第8页
17.6矫顺力测
(NA)nu
J.G352--84
17.6.1调节电流使对应磁通密度的电流计偏转αB=cm/2，此时所测的磁场值即为矫顽力Hc。17.6.2一般磁性材料的退磁曲线在Hc附近很健，要找到αm/2偏转比较困难，为此矫顽力的确定可以根据退磁曲线与H轴的内插决定，测量时选取两点，使对应磁通密度的偏转α，<αm/2，α>αm/2，并α，与α，的值越接近αm/2越好，然后按（12）利（13）式求山B，、B以及H1、H,之值，代入下式可求出Hc值：B
Hc=H,+B,+B,
(H2-H,)
(an-an）
式中：α和α分别为第一点和第二点对应磁场的电流计偏转；α，和α2一分别为第一点和第二点对应磁通密度的电流计偏转。
17.7冲击常数校准
公式中相应的Cu利C分别为测量磁场和测量磁通密度时的电流计常数，亦叫冲击常数，冲击常数校准以标准互感作为磁通量具对电流计行分度。
校准时开关K，置于位置2，K3置于3或4位，互感线圈一次绕红中至少通入三个不周的电流，使流计的偏转为标尺一一半长度的五分之二、五分之三、五分之四的长度，此时电流计的偏转应于测量时的偏转同向，在每一个电流下电流计的偏转不少于三次，然后取其筑术平均值，按下式求得冲击常数值：C=MI
