【国家计量标准(JJ)】 A型邵氏硬度计检定规程

中华人民共和国国家计量检定规程JJG304-2003
A型邵氏硬度计
Shore A Durometers
2003-09-23发布
200403-23实施
国家质量监督检验检疫总局发布JJG304—2003

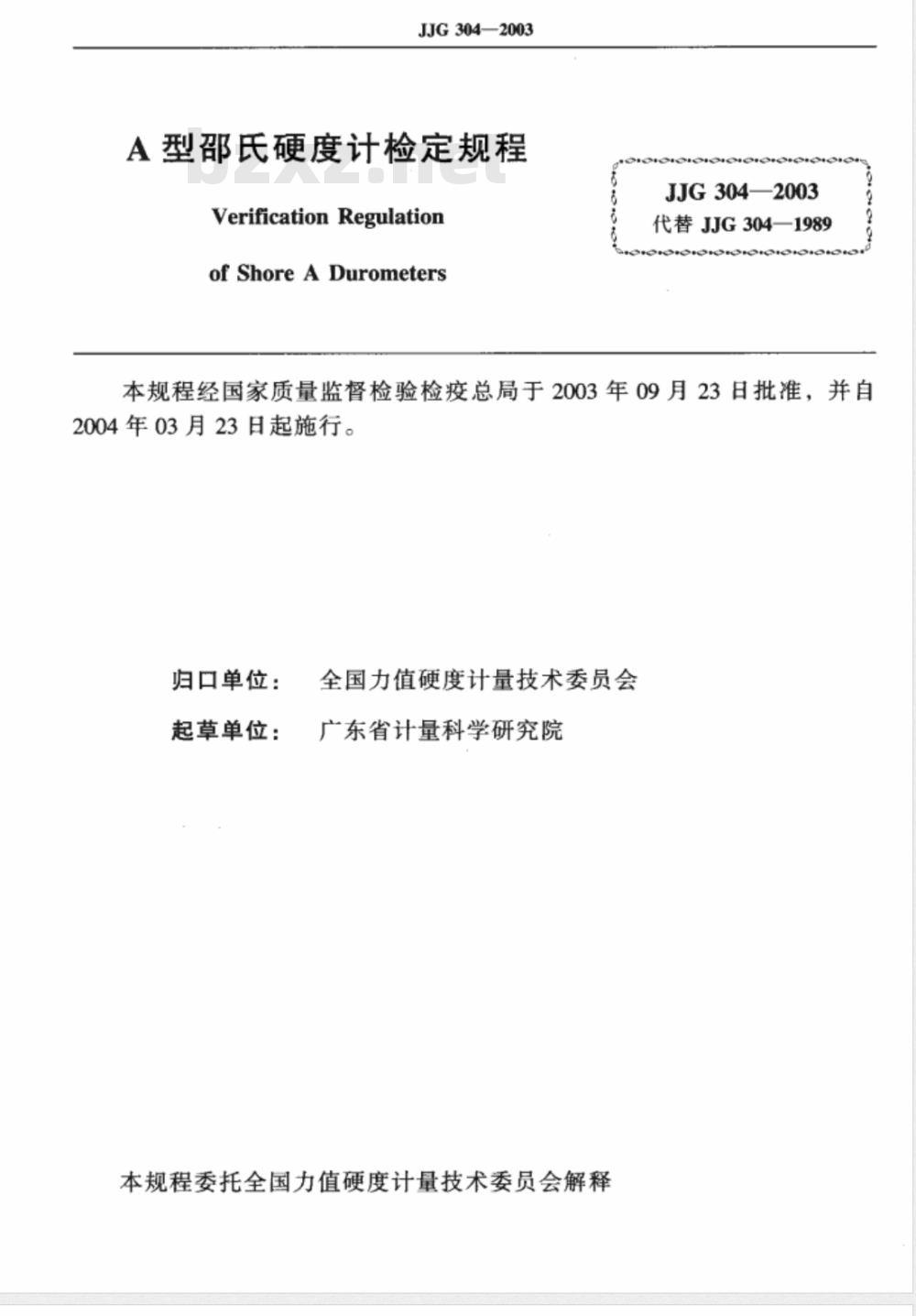

A型邵氏硬度计检定规程
Verification Regulation
ofShoreADurometers
JJG304—2003
代替JJG304—1989
本规程经国家质量监督检验检疫总局于2003年09月23日批准，并自2004年03月23日起施行。
归口单位：
起草单位：
全国力值硬度计量技术委员会
广东省计量科学研究院

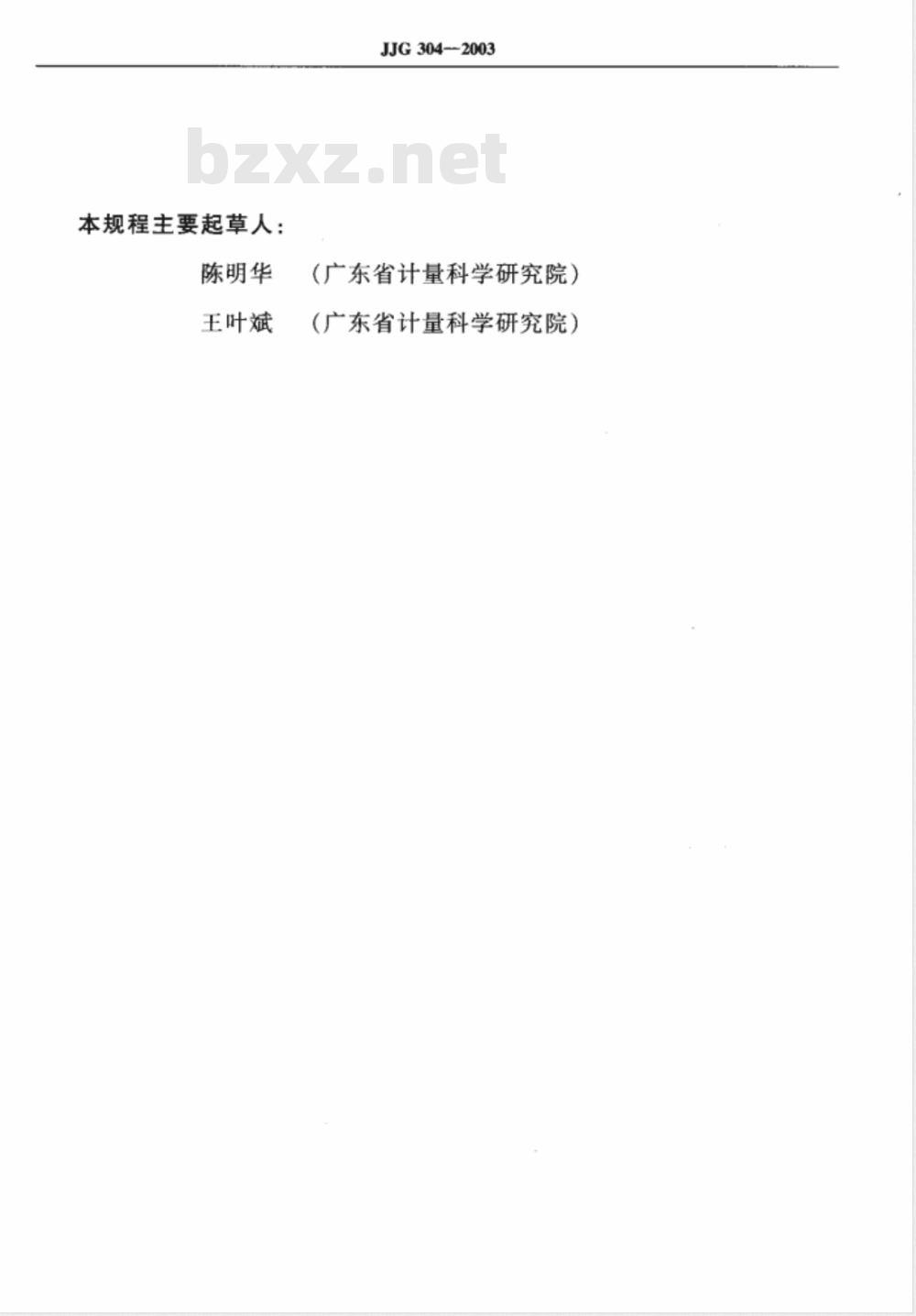

本规程委托全国力值硬度计量技术委员会解释本规程主要起草人：
陈明华
王叶斌
JJG304-2003
（广东省计量科学研究院）
（广东省计量科学研究院）

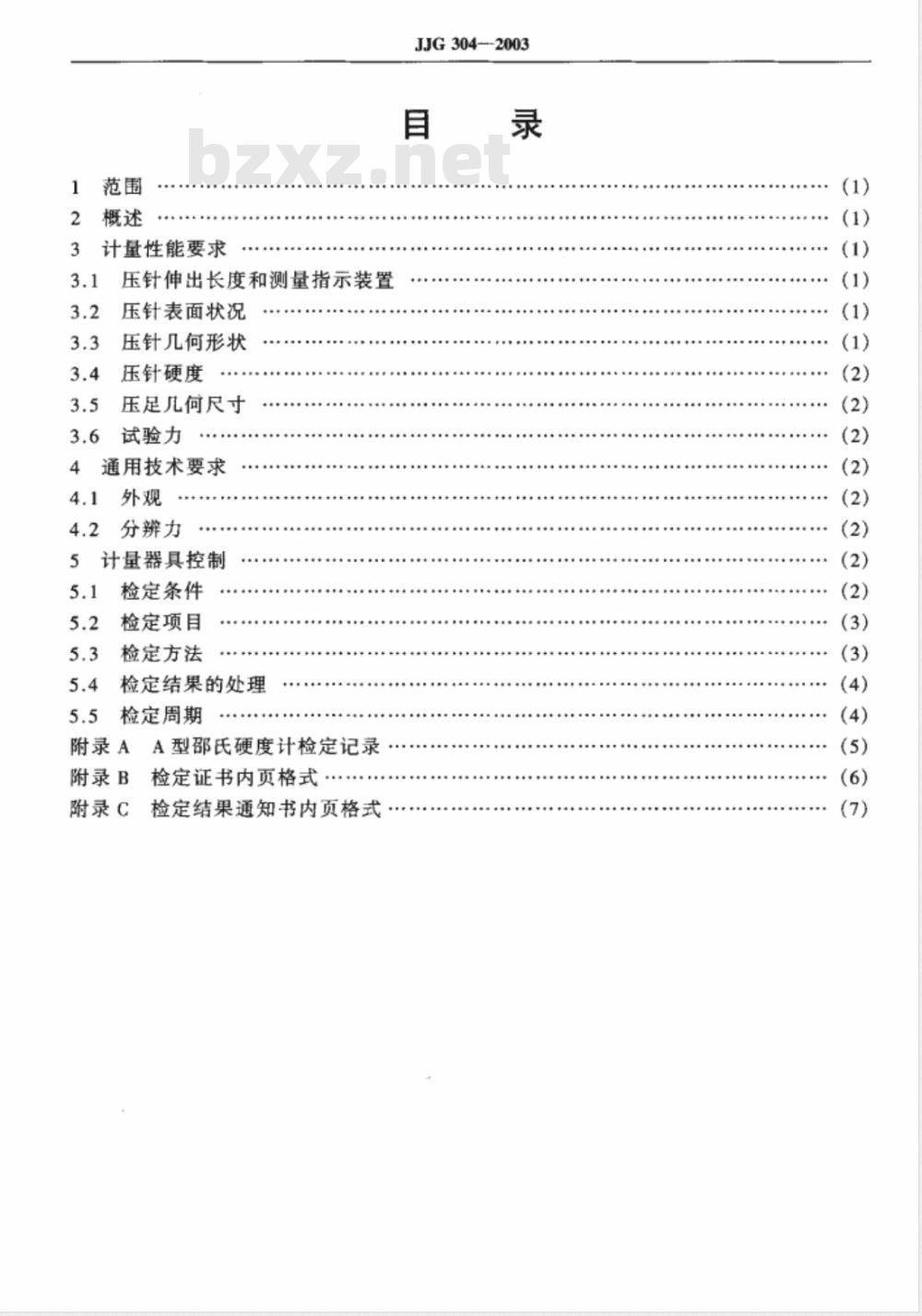

计量性能要求
压针伸出长度和测量指示装置
压针表面状况
压针几何形状
压针硬度
压足几何尺寸
试验力
4通用技术要求
分辨力
计量器具控制
检定条件
检定项目
检定方法
检定结果的处理
检定周期
附录A
A型邵氏硬度计检定记录
附录B
检定证书内页格式
附录C
检定结果通知书内页格式
JJG304—2003

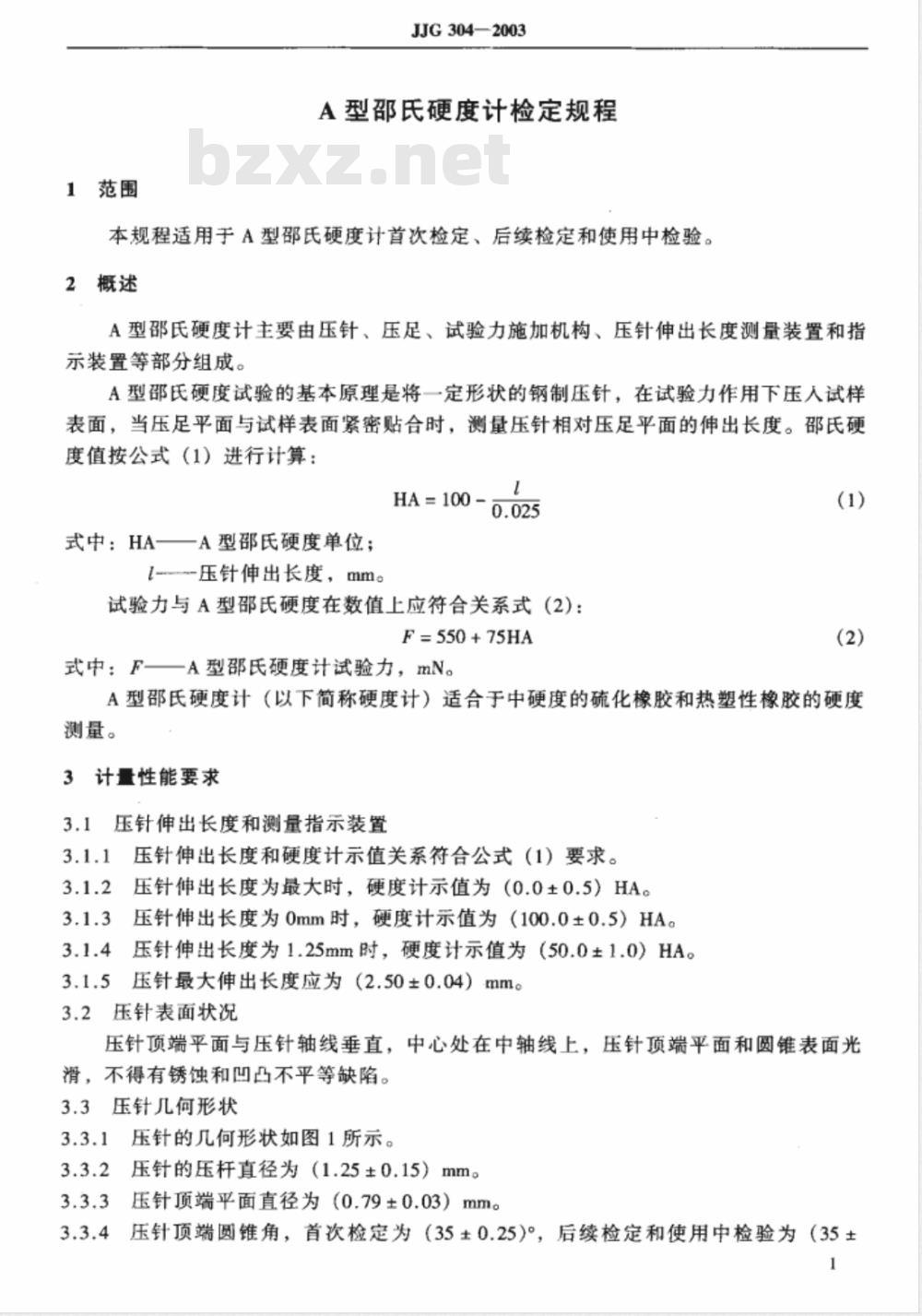

1范围
JJG304—2003
A型部氏硬度计检定规程
本规程适用于A型邵氏硬度计首次检定、后续检定和使用中检验。2概述
A型邵氏硬度计主要由压针、压足、试验力施加机构、压针伸出长度测量装置和指示装置等部分组成。
A型邵氏硬度试验的基本原理是将一定形状的钢制压针，在试验力作用下压人试样表面，当压足平面与试样表面紧密贴合时，测量压针相对压足平面的伸出长度。邵氏硬度值按公式（1）进行计算：
HA = 100 - 0.025
式中：HA一一A型邵氏硬度单位；--压针伸出长度，mm。
试验力与A型邵氏硬度在数值上应符合关系式（2)：F = 550 + 75HA
式中：F一一A型部氏硬度计试验力，mN。(1)
A型邵氏硬度计（以下简称硬度计）适合于中硬度的硫化橡胶和热塑性橡胶的硬度测量。
3计量性能要求
压针伸出长度和测量指示装置
压针伸出长度和硬度计示值关系符合公式（1）要求。压针伸出长度为最大时，硬度计示值为（0.0±0.5）HA。压针伸出长度为0mm时，硬度计示值为（100.0±0.5）HA。3.1.3
压针伸出长度为1.25mm时，硬度计示值为（50.0±1.0）HA。压针最大伸出长度应为（2.50±0.04）mmc3.1.5
压针表面状况
压针顶端平面与压针轴线垂直，中心处在中轴线上，压针顶端平面和圆锥表面光滑，不得有锈蚀和凹凸不平等缺陷。3.3压针几何形状
压针的几何形状如图1所示。
压针的压杆直径为（1.25±0.15）mm。3.3.2
压针顶端平面直径为（0.79±0.03）mm。3.3.3
压针顶端圆锥角，首次检定为（35±0.25）°，后续检定和使用中检验为（35土3.3.4
3.4压针硬度
压针的硬度不低于700HV1。
3.5压足几何尺寸
JJG304—2003
压足中间的圆孔直径为.3:3mm，孔心距离压足边缘至少6mm。3.6试验力
硬度计试验力和硬度计示值关系符合公式（2）要求，进程试验力允许偏差为±80mN。
Φ1.25±0.15
35°±0.25°
(35°±0.75)
中0.79±0.03
图1邵氏A型硬度计压针几何形状4通用技术要求
4.1外观
硬度计应有铭牌或标志，标明硬度计型号、编号、生产厂和制造日期，新制造硬度计应有M标记。
4.1.2指针式硬度计表蒙应透明、清洁；刻度盘刻线清晰、平直；指针不得弯曲，指针不得和刻度盘、表蒙接触；指针的摆动不得有卡住或晃动等现象。数字式硬度计数字显示清晰，稳定。
硬度计压足和各涂覆表面不得有剥落、锈蚀、划痕等缺陷。4.1.31
4.1.4压针的移动灵活、平稳。
4.2分辨力
指针式硬度计的分度值不大于2HA；数字式硬度计的分辨力不大于0.2HA。5计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验。5.1检定条件
5.1.1环境条件
JJG304—2003
检定时室温为（23±5）℃，检定前硬度计在此环境温度下至少放置1h。5.1.2检定用设备
检定用设备见表1。
检定项月目
压针伸出长度和
测量指示装置
压针表面状况
压针儿何尺寸
压针硬度
压足几何尺寸
试验力
检定项目
专用量块
工具显微镜
工具显微镜
维氏硬度计
游标卡尺
测力仪
检定器具
技术特征
尺寸为2.54-8.0 mmi、2.46*g.0*mm和1.251g0mm，中央有一直径为3mm的通孔
长度分度值0.01mm，角度分度值1长度分度值0.01mm，角度分度值1试验力9.807N
量程150mm，分度值0.02mm
测力仪的示值误差不超出±8mN
首次检定、后续检定和使用中检验的项目见表2、其中压足几何尺寸、压针硬度可以抽检。
检定项目
压针伸出长度和测量指示装置
压针表面状况
压针儿何形状
压针的硬度
压足几何尺寸
试验力
注：“+”代表必检项目，
5.3检定方法
5.3.1通用技术要求的检查
首次检定
代表可不检项目。
后续检定
使用中检验
按照本规程第4条的要求进行通用技术要求的检查。后续检定和使用中检验允许存在不影响计量性能的外观缺陷。5.3.2压针伸出长度和测量指示装置的检定压针处于垂直向下的自由状态时，硬度计的示值应满足3.1.2的要求。5.3.2.1
手握硬度计，使硬度计压针垂直与平整的玻璃板相接触，用手加压，使硬度5.3.2.23
JJG304—2003
计压足平面与玻璃板平面紧密贴合，这时硬度计的示值应满足3.1.3的要求。5.3.2.3将标称值为1.25mm量块放在玻璃板上，手握硬度计，使硬度计压针插入量块的孔内。用手加压，使硬度计压足平面与量块平面紧密贴合，这时硬度计的示值应满足3.1.4的要求。
5.3.2.4用标称值为2.46mm量块进行检定时，硬度计零位示值应产生变化；用标称值为2.54mm量块进行检定时，硬度计零位示值应无变化。5.3.3压针表面状况和几何尺寸的检定压针表面状况和几何尺寸在工具显微镜上进行检定。检定时，将硬度计固定在专用夹具上，使压针处于水平。沿压针轴线转动硬度计，变化方向以观察压针，压针表面状态应符合3.2的要求。在两个互相垂直方向上测量压针压杆直径、顶端平面直径和顶端圆锥角，每个参数在两个垂直方向上各测量1次，各个参数每个测量值均应符合3.3.2、3.3.3和3.3.4的要求。
5.3.4压针硬度的检定
压针硬度在维氏硬度计上进行检定，其结果应符合3.4的要求。5.3.5压足几何尺寸的检定
压足几何尺寸用游标卡尺或工具显微镜进行检定，其结果应符合3.5的要求。5.3.6试验力的检定
检定试验力时，硬度计压针应垂直向下。用硬度计试验支架或其他专用夹具固定硬度计，在压针垂直位置放置测力仪，压针置于测力仪加力轴线压垫上。压垫可用一个高药2.5mm、直径药2mm的金属圆程柱，其顶部稍成凹形与压针顶端相适应。测力仪放上压垫后示值置零。
以最大试验力对硬度计预压3次，然后缓慢地上升测力仪或下降硬度计，把硬度计试验力施加在测力仪上，不得振动硬度计，在硬度计示值（20~100）HA范围内均匀分布5个点，读取硬度计进程时不同示值的试验力，带从动针的硬度计应读取从动针示值。每个点以进程方向测量3次，每点试验力的每次测量结果均应符合3.6的要求。试验力的检定也可以采用在一定试验力情况下读取硬度计示值的方法。这时，依据公式（2）计算的不同试验力所对应的硬度计标称示值，要求检定3个进程均匀分布的5个点，硬度计示值偏差应不超出±1.0HA。5.4检定结果的处理
经检定符合本规程要求的硬度计，发给检定证书；不符合本规程要求的，发给检定结巢通知书。
5.5检定周期
检定周期一般不超过1年。
附录A
送检单位
出厂编号
检定性质：首次检定
一外观
二压针伸出长度
检定点
压针伸出长度为最大时
压针伸出长度为0mm
JJG304—2003
A型邵氏硬度计检定记录
制造厂
后续检定
型号规格
℃相对湿度
使用中检验■
测量结果（HA）
100.0±0.5
压针伸出长度为1.25mm时
三压针几何尺寸
检定项目
压针直径
顶端平面直径
圆锥角
四试验力检定结果
检定点
检定员
50.0±0.5
(1.25±0.15）mm
(0.79 ±0.03)mmwwW.bzxz.Net
(35 ±0.25)/(35 ±0.75)o
试验力标称值
检定记录号
核验员
允差/N
检定证书号
检定日期
测量结果
测量结果/N
平均值
附录B
一外观
二压针伸出长度
检定点
压针伸出长度为最大时
压针伸出长度为0mm
压针伸出长度为1.25mm时
三压针几何尺寸
检定项目
压针直径
顶端平面直径
四试验力检定结果
检定点
JJG304-2003
检定证书内页格式
100.0±0.5
50.0±0.5
(1.25 ±0.15)mm
(0.79±0.03）mm
(35 ±0.25)°/(35 ±0.75)°
试验力标称值
允差/N
测量结果（HA）
测量结果
测量结果/N
平均值
附录C
一外观
二压针伸出长度
检定点
压针伸出长度为最大时
压针伸出长度为0mm
压针伸出长度为1.25mm时
三压针几何尺寸
检定项目
压针直径
顶端平面直径
圆锥角
四试验力检定结果
检定点
JJG304—2003
检定结果通知书内页格式
100.0±0.5
50.0±0.5
(1.25±0.15)mm
(0.79±0.03)mm
(35 ±0.25)/(35 ±0.75)
试验力标称值
允差/N
测量结果（HA）
平均值
测量结果
测量结果/N
