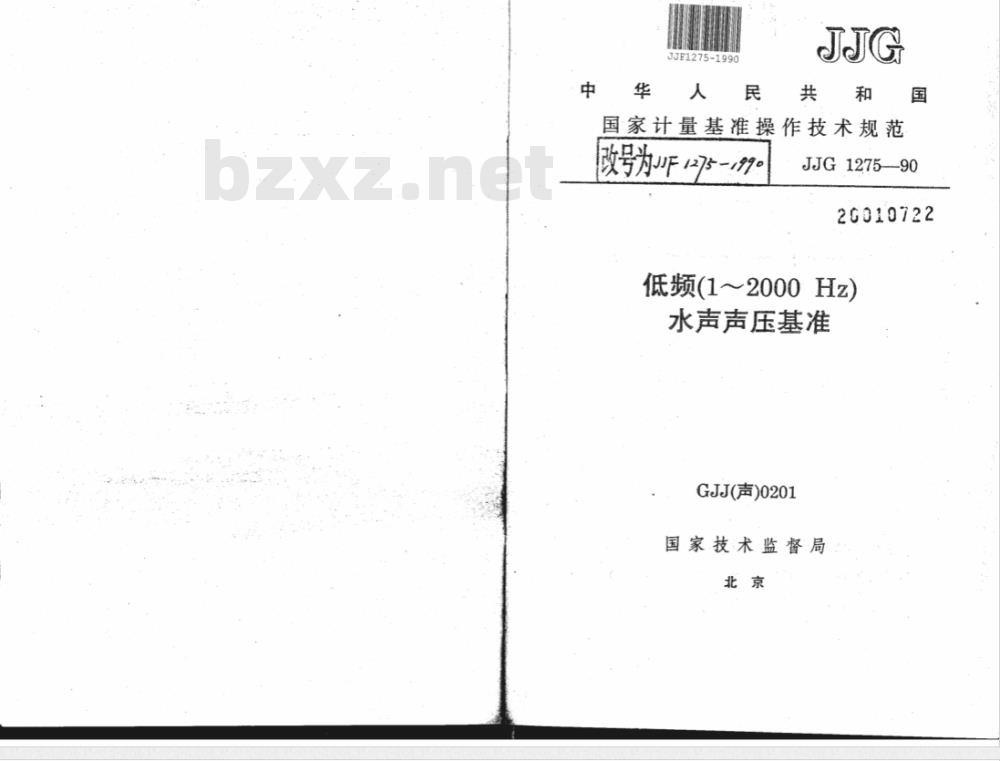

【国家计量标准(JJ)】 低频(1～2000 Hz)水声声压基准操作技术规范

JJE1275-1990
中华人
国家计量基准操作技术规范
改号为JIF175-1990
JJG1275—-90
20010722
低频(1～2000Hz）
水声声压基准
GJJ(声)0201
国家技术监督局
低频(1～2000Hz)水声声压
基准操作技术规范
OperatingTechnical Norm of SoundPres-surePrimary Standard forLow Frequency(1～2000Hz)UnderwaterSound
基准保存单位：
基准保管人员：
起草人员：
中国测试技术研究院
商国华
商国华
JJG1275-
建筑321---标准查询下载网
JJG1275-90

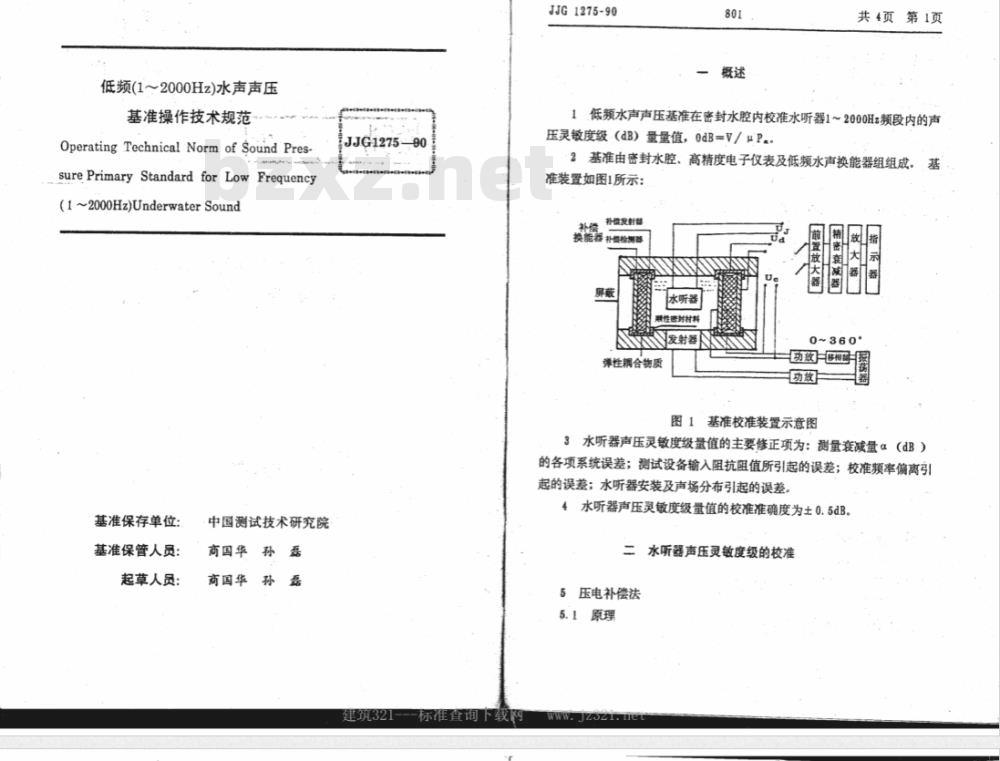

共4页第1页
1低频水声声压基准在密封水腔内校准水听器1~2000Hz频段内的声压灵敏度级（dB）量量值，odB=V/uP。2基准由密封水腔、高精度电子仪表及低频水声换能器组组成。基
准装置如图1所示：
补慢发射器
补餐检测部
弹性耦合物质
水听器
性密对材料
功移相动
图1基准校准装置示意图
3水听器声压灵敏度级量值的主要修正项为：测量衰减量α（dB）的各项系统误差；测试设备输入阻抗阻值所引起的误差；校准频率偏离引起的误差；水听器安装及声场分布引起的误差。1水听器声压灵敏度级量值的校准准确度为土0.5dB。二水听器声压灵敏度级的校准
5压电补偿沃
5.1原理
共4页第2页
JJG1275-90
压电补偿法的校准装置如图1所示，它是一个以压电补偿换能器为主体的密封腔，底部安装发射器，水听器放置于补偿换能器中心附近，压电补偿换能器由两个同轴安装的压电陶瓷圆管构成，内圆管为补偿发射换能器，其内壁为密封腔的壁。外圆管为补偿检测器，通过内外两管间填充的弹性耦合物质与补偿发射器的耦合，以检测其位移，校准时驱动发射器使在腔内产生一声压，然后调节驱动补偿发射器的电压U。的幅值和相位，驱动此两发射器的电压由同一信号发生器供给，使补偿检测器的输出电压为零，即此时补偿发射器的振动位移为零，达到补偿状态，于是腔内声压为：P=
.U。=kU。
式中：k=dE/r---补偿换能器的特征常数，P./V；d-—圆管材料的压电常数，m/V；B-—圆管材料的弹性模量；P.;
—补偿发射器的平均半径；m;
U。补偿电压；V。
于是，水听器的声压灵敏度为：Ua
式中：U水听器输出的开路电压，V。6水听器声压灵敏度级的计算公式：声压灵敏度用级来表示，则(2)式变为：M,=201g(Us/U.).-201gk-120
式中：M声压灵敏度级，基准值为V/μP.。7校准周期
水听器的声压灵敏度级量值的校准周期为一年。JJG 1275-90bzxz.net
8操作技术
三基准操作技术
共4页第3页
8.1工作前提前2h用蒸罐水浸泡检定用小水腔，安装水听器前应将腔内气泡排除干净，
8.2工作前将换能器表面擦洗干净并在水中至少浸泡2h，使其表面达到均匀湿润不附有气泡。然后将其放在密封水腔内的适当位置（见JJG340-84附录2），并加以密封固定。在插入和密封固定水听器时，要避免引入气泡和软橡胶之类的密封材料暴露在测量水腔内（密封水腔内）。8.3安装完毕以后过30mii再进行测量，使温度、压力达到平衡状态。8.4安装密封水听器时，应使它位于预定的位置上，其偏差应不大于±3mm
8.5工作前将整个系统所用的电子仪器预热30min。8.6校准测量时信噪比应大于30dB。8.7按图一所示，用精密衰减器直接测出达到补偿状态时驱动补偿换能器的电压U。和水听器输出端的开路电压U比值的分贝数（所测值均以电缆末端为准），然后按公式(3)计算出水听器的声压灵敏度级。8.8每次校准测量至少进行二遍，·取平均值计算出校准测量结果。若二次测量之差大于0.4dB或多次测量的偶然误差大于±0.5dB，则应对整个系统待别是水腔内部进行检查，以排除产生较大误差的原因。9：基准复现单位量值的测量
9.1＇按年校准水听器的声压灵敏度级，标准水听器的声压灵敏度级每年的差值不超过土0.5dB。
10复现基准值的测量数据，U。和U比值的分贝数和处理结果，保存在基准值数据库中。

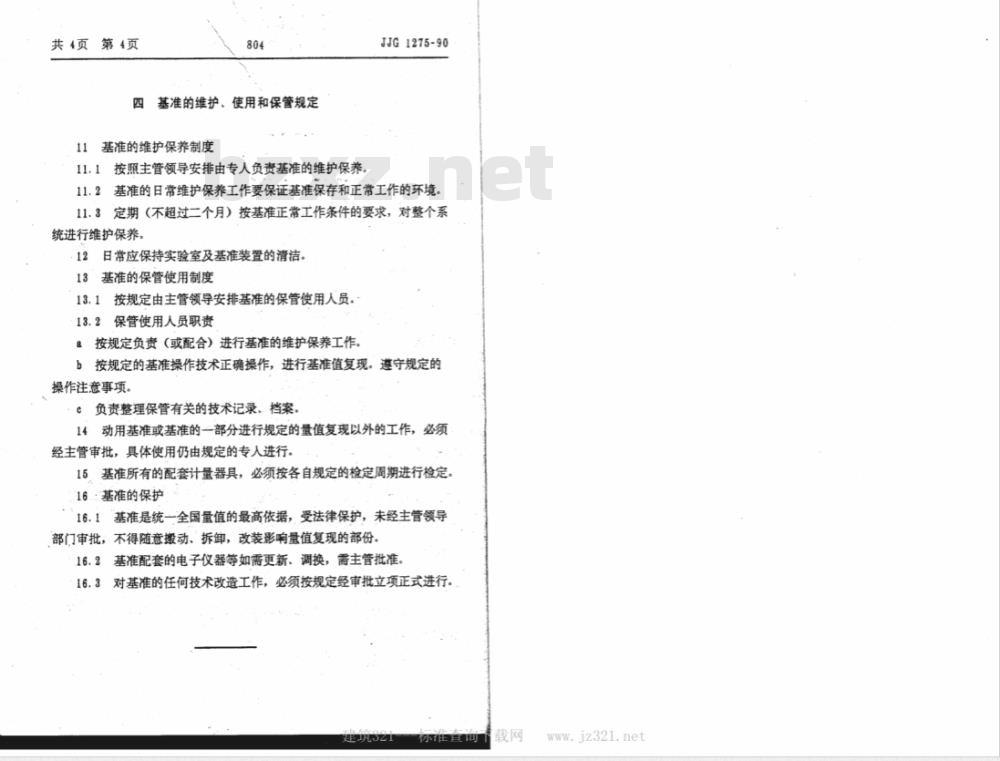

共4页第4页
四基准的维护、使用和保管规定11基准的维护保养制度
11.1按照主管领导安排由专人负责基准的维护保养JJG 1275-90
11.2基准的日常维护保养工作要保证基准保存和正常工作的环境。11.3定期（不超过二个月）按基准正常工作条件的要求，对整个系统进行维护保养。
12日常应保持实验室及基准装置的清洁。13基准的保管使用制度
13.1按规定由主管领导安排基准的保管使用人员。13.2．保管使用人员职责
按规定负责（或配合）进行基准的维护保养工作。按规定的基准操作技术正确操作，进行基准值复现。遵守规定的b:
操作注意事项。
负责整理保管有关的技术记录、档案14动用基准或基准的一部分进行规定的量值复现以外的工作，必须经主管审批，具体使用仍由规定的专人进行15基准所有的配套计量器具，必须按各自规定的检定周期进行检定16基准的保护
16.1基准是统一全国量值的最高依据，受法律保护，未经主管领导部门审批，不得随意搬动、拆卸，改装影响量值复现的部份。16.2基准配套的电子仪器等如需更新、调换，需主管批准16.3对基准的任何技术改造工作，必须按规定经审批立项正式进行。载网
