【国家计量标准(JJ)】 Y531型织物厚度仪检定方法

上海市技术资督精教科究所
登理号QT970739

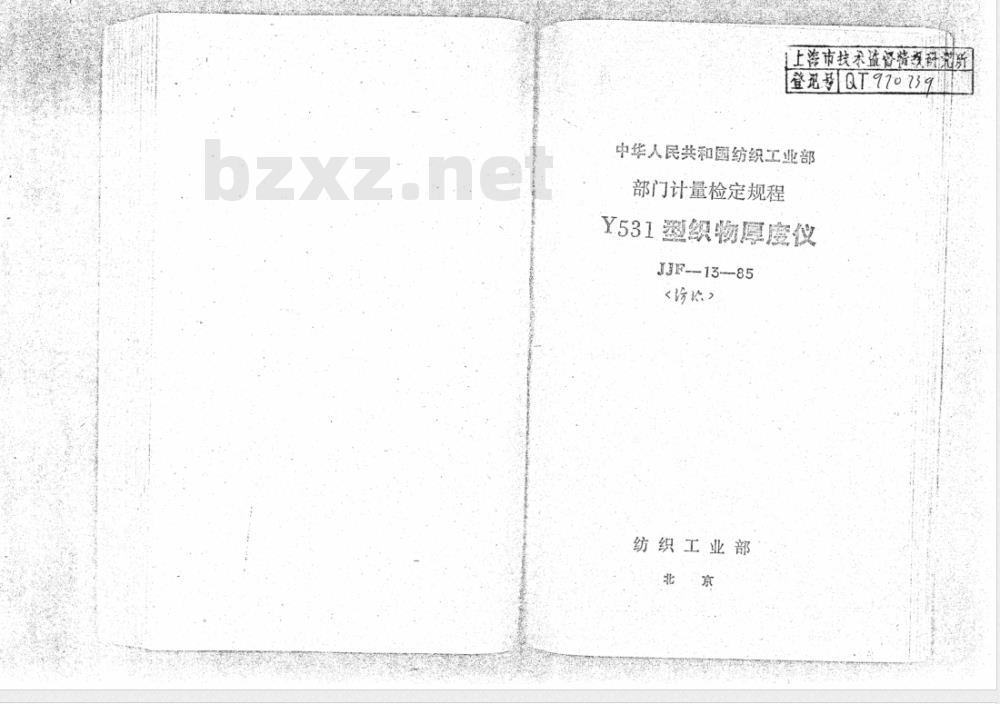

中华人民共和国纺织工业部
部门计量检定规程
Y531型织物厚度仪
JJF--13-85
纺织工业部

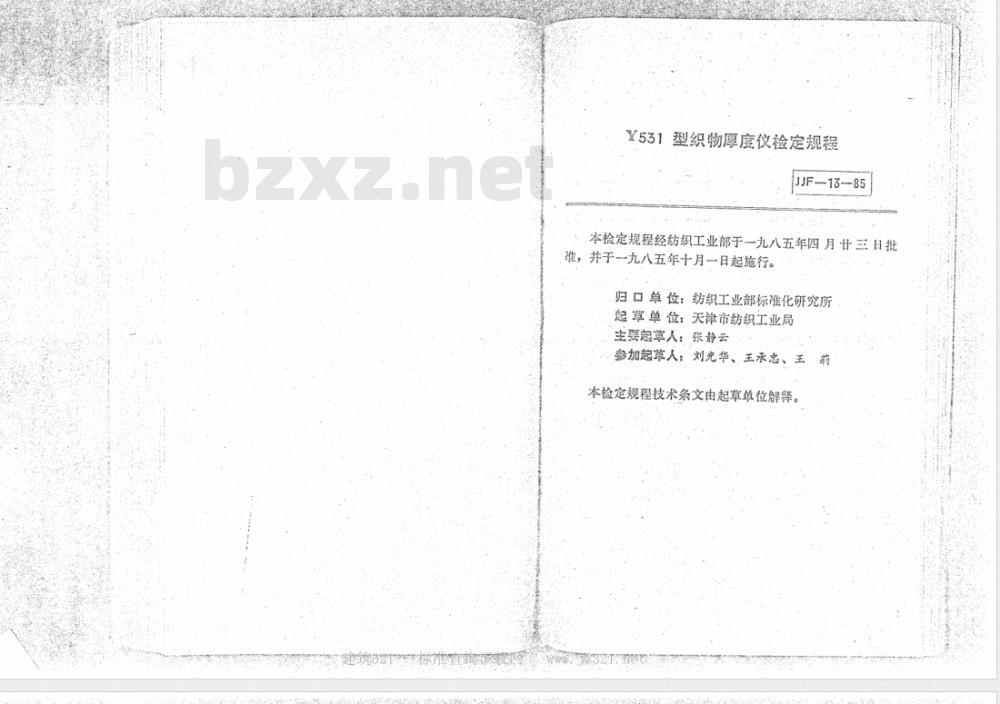

Y531型织物厚度仪检定规程
JF-13-85
本检定规程经纺织工业部于一九八五年四月廿三日批准，并于一九八五年十月一日起施行。归口单位：纺织工业部标准化研究所起草单位：天津市纺织工业局
主要起草人：张静云
参加起草人：刘光华、王承忠、王莉
本检定规程技术条文由起草单位解释。、技术要求·
二、检定项目和方法
三、检定结果的处理
附录：1.检定纪录表
2.检定专用工具.…
（1）
（4）
JJF13-85

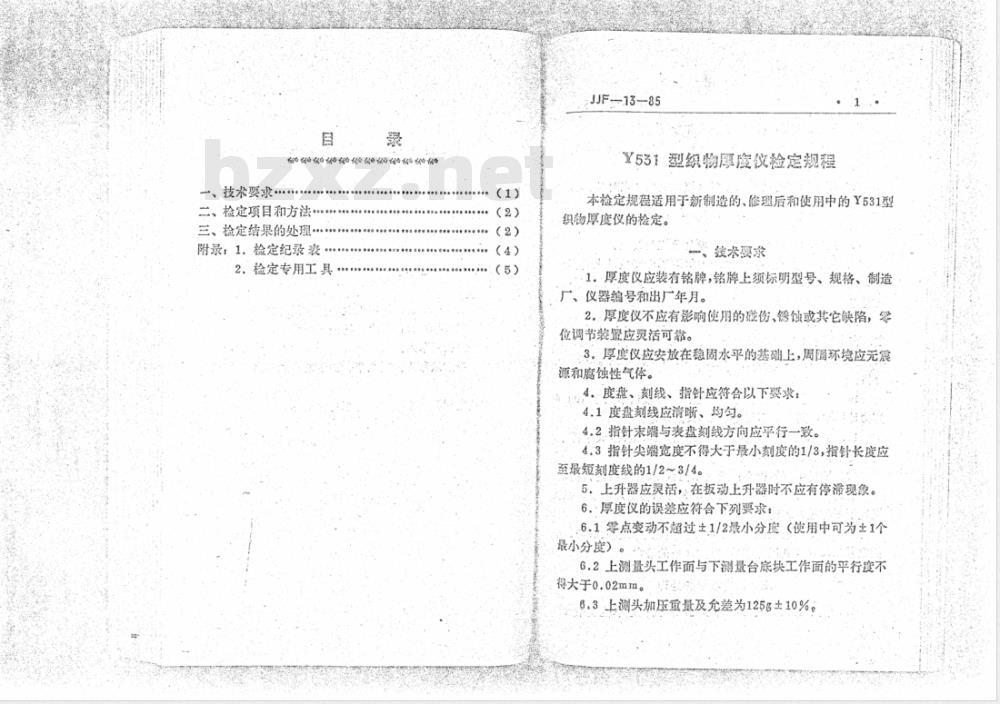

Y531型织物厚度仪检定规程
本检定规程适用于新制造的、修理后和使用中的Y531型织物厚度仪的检定。
、技术要求
1.厚度仪应装有铭牌，铭牌上须标明型号、规格、制造厂、仪器编号和出厂年月。
2.厚度仪不应有影响使用的避伤、锈蚀或其它缺陷，零位调节装暨应灵活可靠。
3。厚度仪应安放在稳固水平的基础上，周圖环境应无震源和腐蚀性气体。
4。度盘、刻线、指针应符合以下要求：4.1度盘刻线应清晰、均匀。
4.2.指针末端与表盘刻线方向应平行一致。4.3指针尖端宽度不得大于最小刻度的1/3，指针长度应至最短刻度线的1/2~3/4。
5，上升器应灵活，在扳动上升器时不应有停滞现象。6.厚度仪的误差应符合下列要求：.6.1零点变动不超过±1/2最小分度（使用中可为±1个最小分度）。
6.2上测量头工作面与下测量台底块工作面的平行度不得大于0.02mm。
6.3上测头加压重量及允差为125g±10%。CJJF-13-85

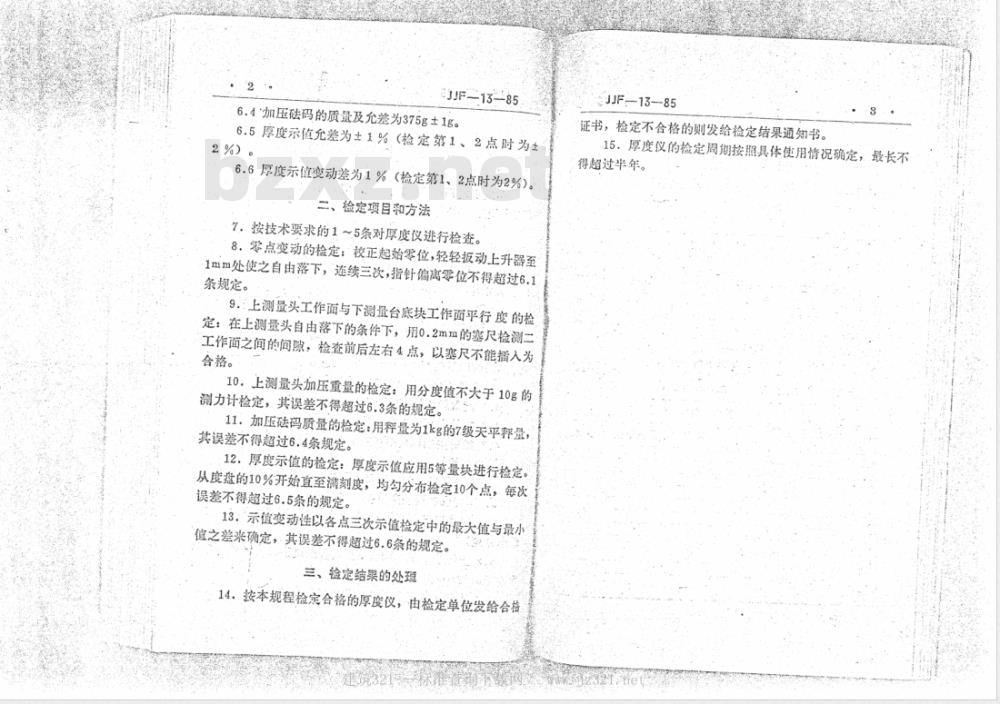

6.4\加压础码的质量及允差为375g±1g。6.5厚度示值允差为±1%（检定第1、2点时为2%）。
6.6厚度示值变动差为1%（检定第1、2点时为2%)。二、检定项目和方法
7.按技术要求的1~5条对厚度仪进行检查。8，零点变动的检定：校正起始零位，轻轻扳动上升器至1mm处使之自由落下，连续三次，指针偏离零位不得超过6.1条规定。
9.上测量头工作面与下测量台底块工作面平行度的检定：在上测量头自由落下的条件下，用0.2mm的塞尺检测二工作面之间的间隙，检查前后左右4点，以塞尺不能插入为合格。wwW.bzxz.Net
10．上测量头加压重量的检定：用分度值不大于10g的测力计检定，其误差不得超过6.3条的规定。11.加压码质量的检定：用秤量为1kg的7级天平释量，其误差不得超过6.4条规定。
12．厚度示值的检定：厚度示值应用5等量块进行检定。从度盘的10%开始直至满刻度，均勾分布检定10个点，每次误差不得超过6.5条的规定。
13.示值变动性以各点三次示值检定中的最大值与最小值之差来确定，其误差不得超过6.6条的规定。三、检定结果的处理
14．按本规程检定合格的厚度仪；由检定单位发给合格车筑32
标雅香
JJF13—85
证书，检定不合格的则发给检定结果通知书。15.厚度仪的检定周期按照具体使用情况确定，最长不得超过半年。

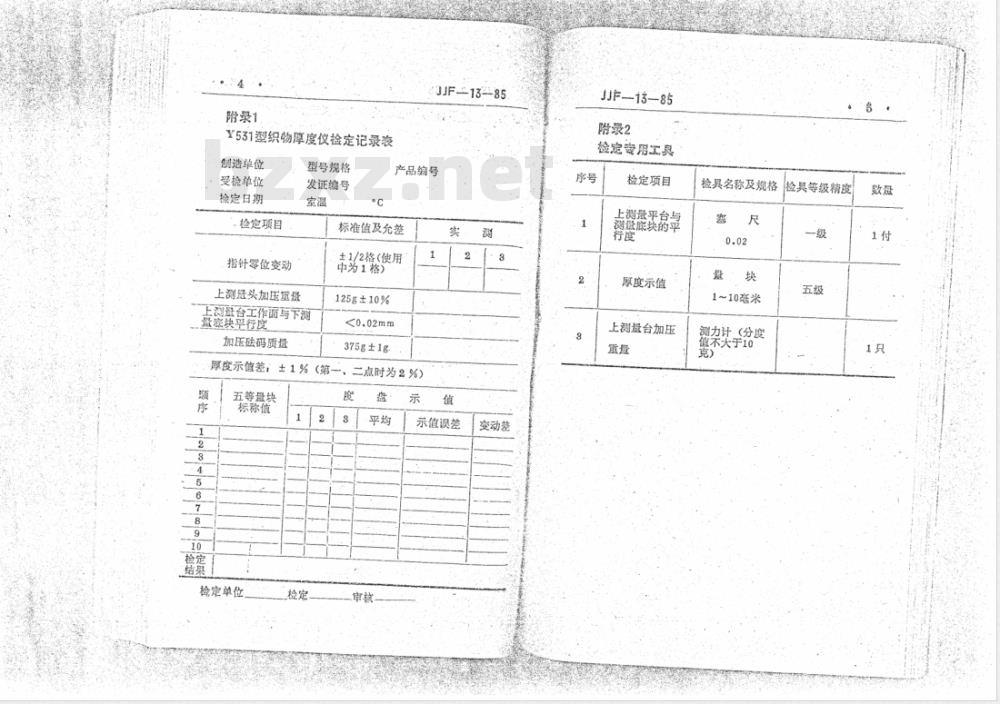

附录1
Y531型织物厚度仪检定记录
制造单位
受检单位
检定日期
.检定项目
指针零位变动
上测冠头加压重盘
型号规格
发证编号
JJF-13-85
产品编号
标准值及允差
±1/2格（使用
中为1格）
125g±10%
上刻盘合工作面与下测
庭块平行度
加压础码质量
375g±1g.
厚度示值差：±1%（第一
二、二点时为2%）
五等盘块
标称值
检定单位
示值误差
变动差
JF-13-85
附录2
检定专用工具
检定项目
上测量平台与
刻盘底块的平
原度示值
上测盘台加压
检具名称及规格
1~10毫米
测力计（分度
值不大于10
检具等级精度
