【建筑材料行业标准(JC)】 水泥胶砂干缩试验方法

第一部分主要建筑材料的检测方法标准48
附加说明：

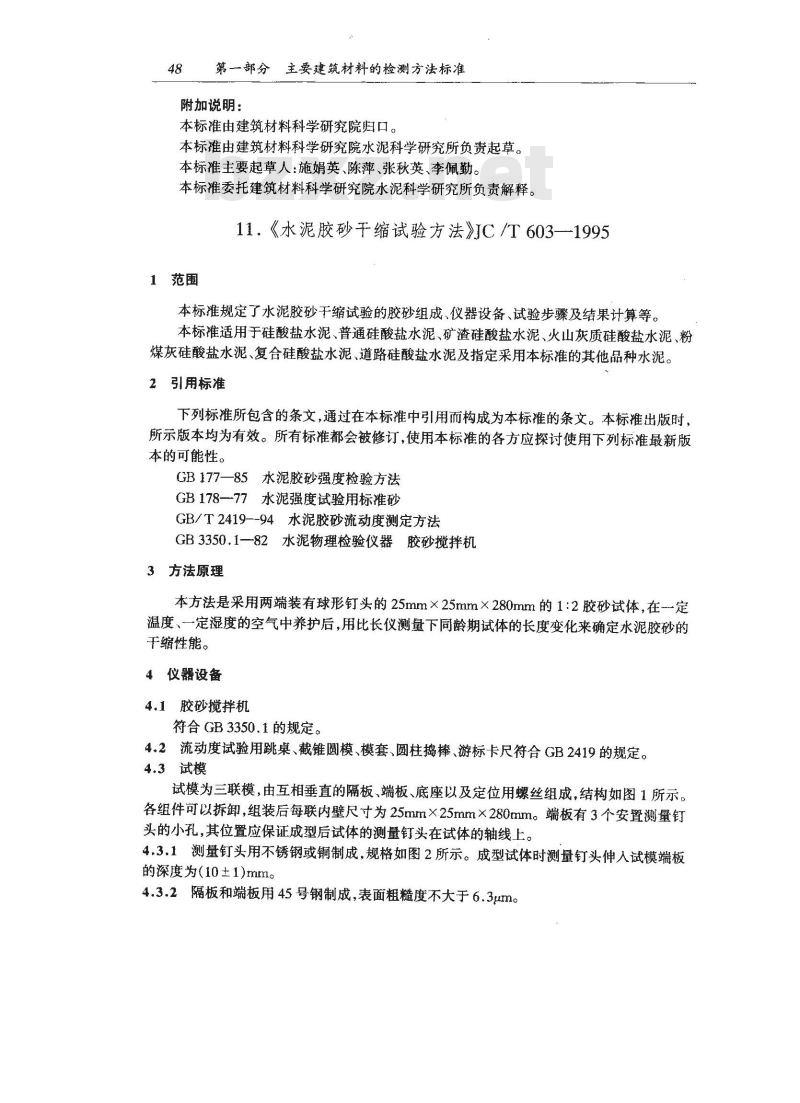

本标准由建筑材料科学研究院归口。本标准由建筑材料科学研究院水泥科学研究所负责起草。本标准主要起草人：施娟英、陈萍、张秋英、李佩勤。本标准委托建筑材料科学研究院水泥科学研究所负责解释。11.《水泥胶砂于缩试验方法》JC/T603—19951范围
本标准规定了水泥胶砂干缩试验的胶砂组成、仪器设备、试验步骤及结果计算等。本标准适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥及指定采用本标准的其他品种水泥。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB177—85水泥胶砂强度检验方法GB178—77水泥强度试验用标准砂GB/T2419--94水泥胶砂流动度测定方法GB3350.1—82水泥物理检验仪器胶砂搅拌机3方法原理
本方法是采用两端装有球形钉头的25mm×25mm×280mm的1:2胶砂试体，在一定温度、一定湿度的空气中养护后，用比长仪测量下同龄期试体的长度变化来确定水泥胶砂的干缩性能。
4仪器设备
4.1胶砂搅拌机
符合GB3350.1的规定。
4.2流动度试验用跳桌、截锥圆模、模套、圆柱捣棒、游标卡尺符合GB2419的规定。4.3试模

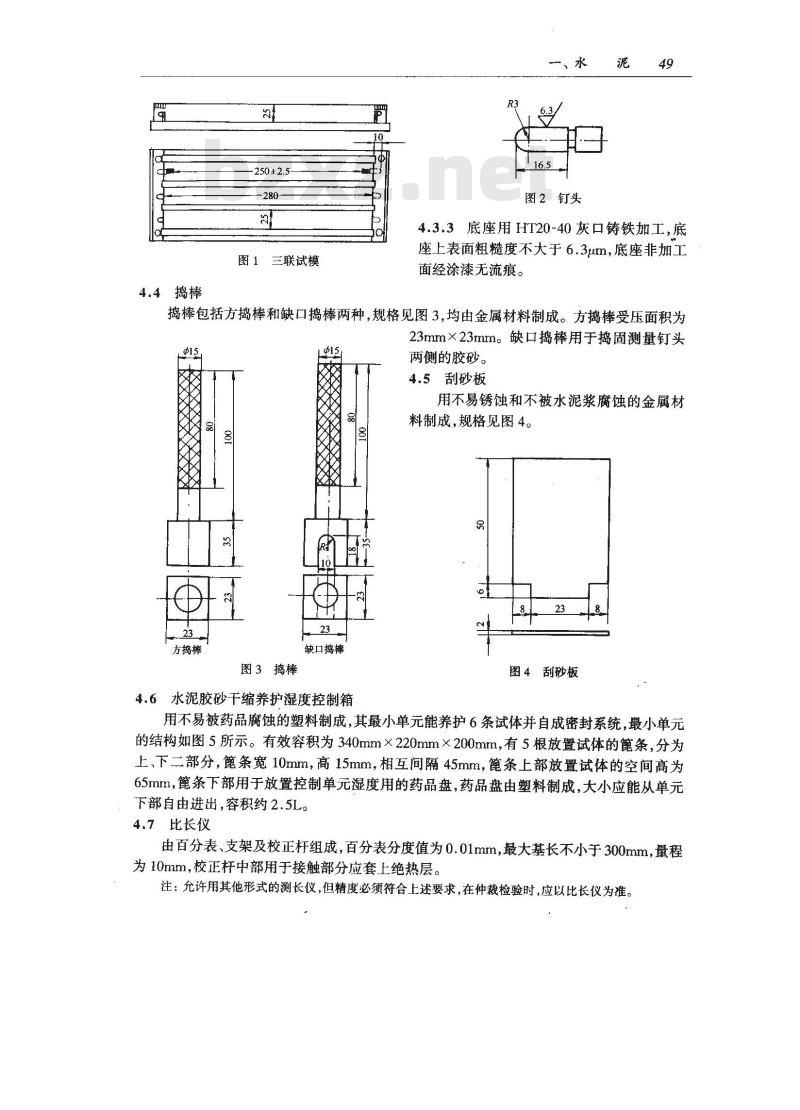

试模为三联模，由互相垂直的隔板、端板、底座以及定位用螺丝组成，结构如图1所示。各组件可以拆卸，组装后每联内壁尺寸为25mm×25mm×280mm。端板有3个安置测量钉头的小孔，其位置应保证成型后试体的测量钉头在试体的轴线上。4.3.1测量钉头用不锈钢或铜制成，规格如图2所示。成型试体时测量钉头伸入试模端板的深度为(10±1)mm。
4.3.2隔板和端板用45号钢制成，表面粗糙度不大于6.3μm。4.4捣棒
三联试模
图2钉头
4.3.3底座用HT20-40灰口铸铁加工，底座上表面粗糙度不大于6.3um，底座非加工面经涂漆无流痕。
捣棒包括方捣棒和缺口捣棒两种，规格见图3，均由金属材料制成。方捣棒受压面积为23mm×23mm。缺口捣棒用于捣固测量钉头两侧的胶砂。
4.5刮砂板
用不易锈蚀和不被水泥浆腐蚀的金属材料制成，规格见图4。
方捣棒
图3捣棒
缺口捣棒
图4刮砂板

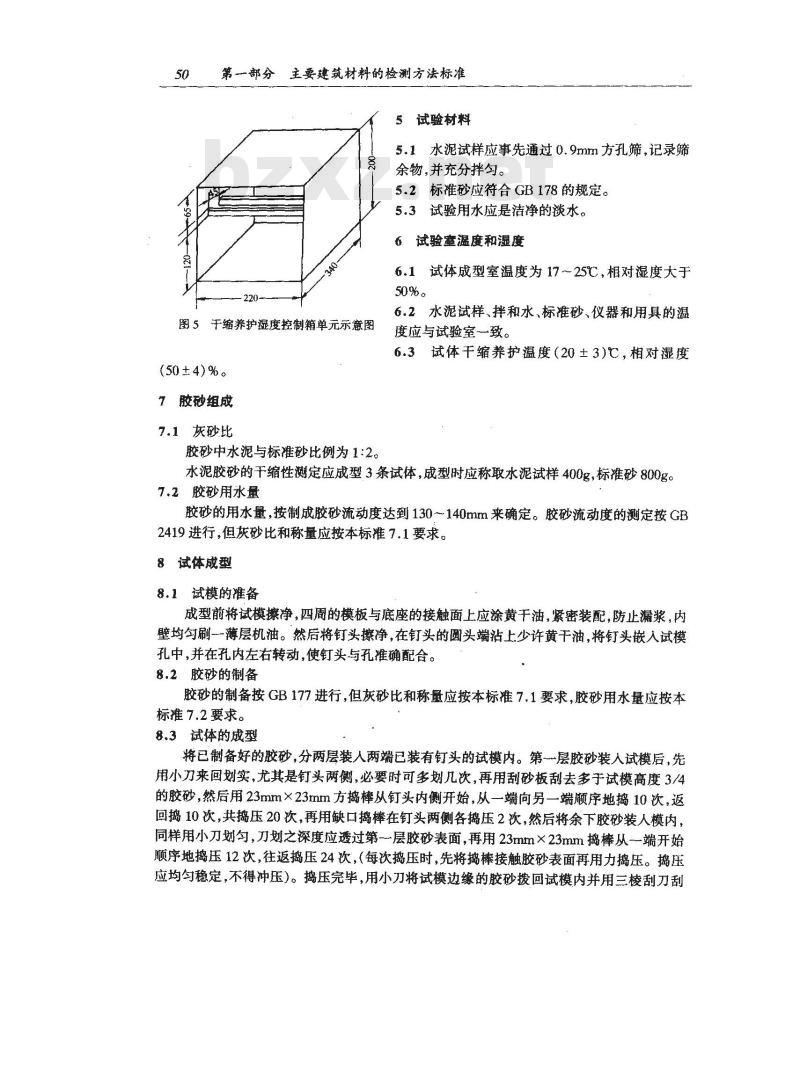

4.6水泥胶砂干缩养护湿度控制箱用不易被药品腐蚀的塑料制成，其最小单元能养护6条试体并自成密封系统，最小单元的结构如图5所示。有效容积为340mm×220mm×200mm，有5根放置试体的篦条，分为上、下二部分，篦条宽10mm，高15mm，相互间隔45mm，篦条上部放置试体的空间高为65mm，条下部用于放置控制单元湿度用的药品盘，药品盘由塑料制成，大小应能从单元下部自由进出，容积约2.5L。
4.7比长仪
由百分表、支架及校正杆组成，百分表分度值为0.01mm,最大基长不小于300mm，量程为10mm，校正杆中部用于接触部分应套上绝热层。注：允许用其他形式的测长仪，但精度必须符合上述要求,在仲裁检验时，应以比长仪为准。50
第一部分主要建筑材料的检测方法标准5试验材料
5.1水泥试样应事先通过0.9mm方孔筛，记录筛余物，并充分拌勾。
5.2标准砂应符合GB178的规定。5.3试验用水应是洁净的淡水。
6试验室温度和湿度
6.1试体成型室温度为17～25℃，相对湿度大于220
图5干缩养护湿度控制箱单元示意图(50±4)%。
7胶砂组成
7.1灰砂比
胶砂中水泥与标准砂比例为1:2。50%。
6.2水泥试样、拌和水、标准砂、仪器和用具的温度应与试验室一致。
6.3试体干缩养护温度（20土3)℃，相对湿度水泥胶砂的干缩性测定应成型3条试体，成型时应称取水泥试样400g，标准砂800g。7.2胶砂用水量www.bzxz.net
胶砂的用水量,按制成胶砂流动度达到130～140mm来确定。胶砂流动度的测定按GB2419进行，但灰砂比和称量应按本标准7.1要求。8试体成型
8.1试模的准备
成型前将试模擦净，四周的模板与底座的接触面上应涂黄干油，紧密装配，防止漏浆，内壁均句刷一薄层机油。然后将钉头擦净，在钉头的圆头端沾上少许黄干油，将钉头嵌人试模孔中，并在孔内左右转动，使钉头与孔准确配合。8.2胶砂的制备
胶砂的制备按GB177进行，但灰砂比和称量应按本标准7.1要求,胶砂用水量应按本标准7.2要求。
8.3试体的成型
将已制备好的胶砂，分两层装人两端已装有钉头的试模内。第一层胶砂装人试模后，先用小刀来回划实，尤其是钉头两侧，必要时可多划几次，再用刮砂板刮去多于试模高度3/4的胶砂，然后用23mm×23mm方捣棒从钉头内侧开始，从一端向另一端顺序地捣10次，返回捣10次，共捣压20次，再用缺口捣棒在钉头两侧各捣压2次，然后将余下胶砂装人模内，同样用小刀划勾，刀划之深度应透过第---层胶砂表面，再用23mm×23mm捣棒从端开始顺序地捣压12次，往返捣压24次，（每次捣压时，先将捣棒接触胶砂表面再用力捣压。捣压应均勾稳定，不得冲压）。捣压完毕，用小刀将试模边缘的胶砂拨回试模内并用三棱刮刀刮一、水、泥

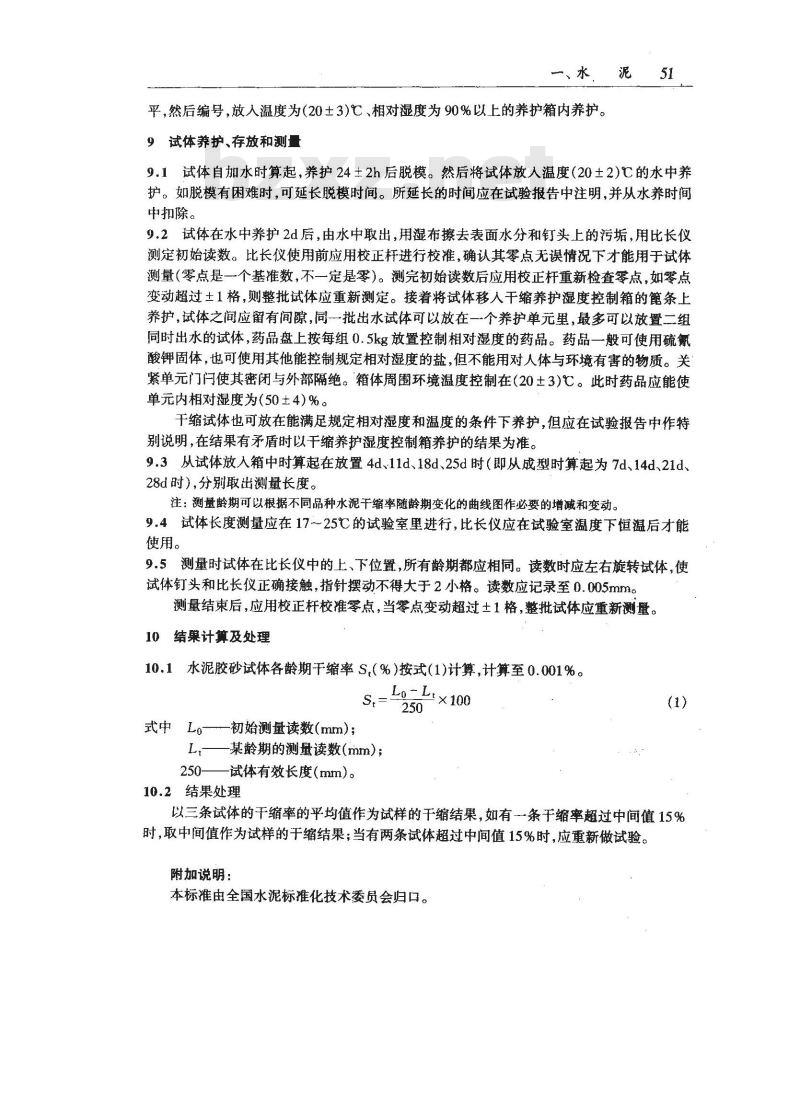

平，然后编号，放人温度为(20土3)、相对湿度为90%以上的养护箱内养护。9试体养护、存放和测量
9.1试体自加水时算起，养护24土2h后脱模。然后将试体放人温度（20土2)C的水中养护。如脱模有困难时，可延长脱模时间。所延长的时间应在试验报告中注明，并从水养时间中扣除。
9.2试体在水中养护2d后，由水中取出，用湿布擦去表面水分和钉头上的污垢，用比长仪测定初始读数。比长仪使用前应用校正杆进行校准，确认其零点无误情况下才能用于试体测量（零点是一个基准数，不一定是零）。测完初始读数后应用校正杆重新检查零点，如零点变动超过土1格，则整批试体应重新测定。接着将试体移人干缩养护湿度控制箱的篦条上养护，试体之间应留有间隙，同一批出水试体可以放在一个养护单元里，最多可以放置二组同时出水的试体，药品盘上按每组0.5kg放置控制相对湿度的药品。药品一般可使用硫氰酸钾固体，也可使用其他能控制规定相对湿度的盐，但不能用对人体与环境有害的物质。关紧单元门使其密闭与外部隔绝。箱体周围环境温度控制在(20土3)℃。此时药品应能使单元内相对湿度为(50±4)%。
干缩试体也可放在能满足规定相对湿度和温度的条件下养护，但应在试验报告中作特别说明，在结果有矛盾时以干缩养护湿度控制箱养护的结果为准。9.3从试体放人箱中时算起在放置4d、11d、18d、25d时（即从成型时算起为7d、14d、21d、28d时），分别取出测量长度。
注：测量龄期可以根据不同品种水泥干缩率随龄期变化的曲线图作必要的增减和变动。9.4试体长度测量应在1725℃的试验室里进行，比长仪应在试验室温度下恒温后才能使用。
9.5测量时试体在比长仪中的上、下位置，所有龄期都应相同。读数时应左右旋转试体，使试体钉头和比长仪正确接触，指针摆动不得大于2小格。读数应记录至0.005mm测量结束后，应用校正杆校准零点，当零点变动超过土1格，整批试体应重新测量。10结巢计算及处理
10.1水泥胶砂试体各龄期干缩率S(%)按式(1)计算，计算至0.001%。_Lo-L×100
式中Lo初始测量读数(mm);
L,—某龄期的测量读数(mm);
250——试体有效长度（mm)。
10.2结果处理
以三条试体的干缩率的平均值作为试样的于缩结果，如有一条干缩率超过中间值15%时，取中间值作为试样的于缩结果；当有两条试体超过中间值15%时，应重新做试验。附加说明：
本标准由全国水泥标准化技术委员会归口。第一部分主要建筑材料的检测方法标准52

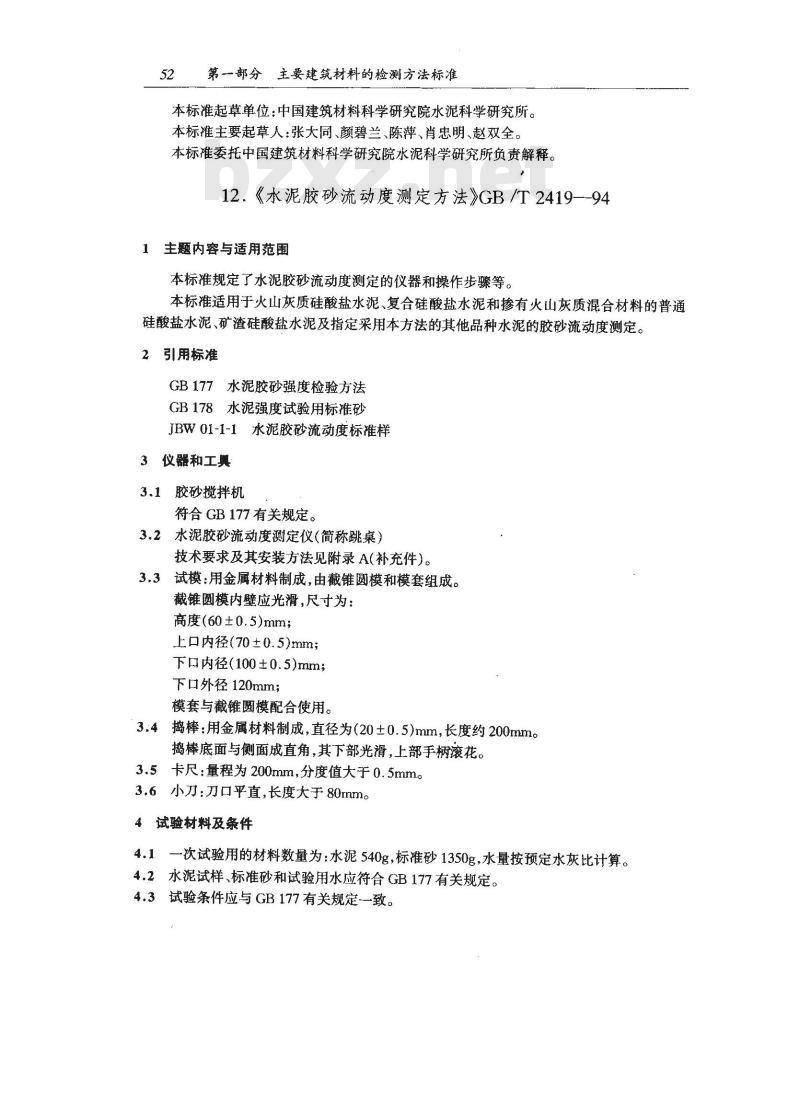

本标准起草单位：中国建筑材料科学研究院水泥科学研究所。本标准主要起草人：张大同、颜碧兰、陈萍、肖忠明、赵双全。本标准委托中国建筑材料科学研究院水泥科学研究所负责解释。12.《水泥胶砂流动度测定方法》GB/T2419--941主题内容与适用范围
本标准规定了水泥胶砂流动度测定的仪器和操作步骤等。本标准适用于火山灰质硅酸盐水泥、复合硅酸盐水泥和掺有火山灰质混合材料的普通硅酸盐水泥、矿渣硅酸盐水泥及指定采用本方法的其他品种水泥的胶砂流动度测定。2引用标准
GB177水泥胶砂强度检验方法
GB178水泥强度试验用标准砂
JBW 01-1-1水泥胶砂流动度标准样3仪器和工具
3.1胶砂搅拌机
符合GB177有关规定。
3.2水泥胶砂流动度测定仪（简称跳桌）技术要求及其安装方法见附录A(补充件)。3.3试模：用金属材料制成，由截锥圆模和模套组成。截锥圆模内壁应光滑，尺寸为：高度(60±0.5)mm;
上口内径(70±0.5)mm;
下口内径(100±0.5)mm；
下口外径120mm；
模套与截锥圆模配合使用。
3.4捣棒：用金属材料制成，直径为（20±0.5)mm，长度约200mm。捣棒底面与侧面成直角，其下部光滑，上部手柄滚花。3.5卡尺：量程为200mm，分度值大于0.5mm。3.6小刀：刀口平直，长度大于80mm。4试验材料及条件
4.1一次试验用的材料数量为：水泥540g，标准砂1350g，水量按预定水灰比计算。4.2水泥试样、标准砂和试验用水应符合GB177有关规定。4.3试验条件应与GB177有关规定一致。
