【建筑材料行业标准(JC)】 塑性体沥青防水卷材

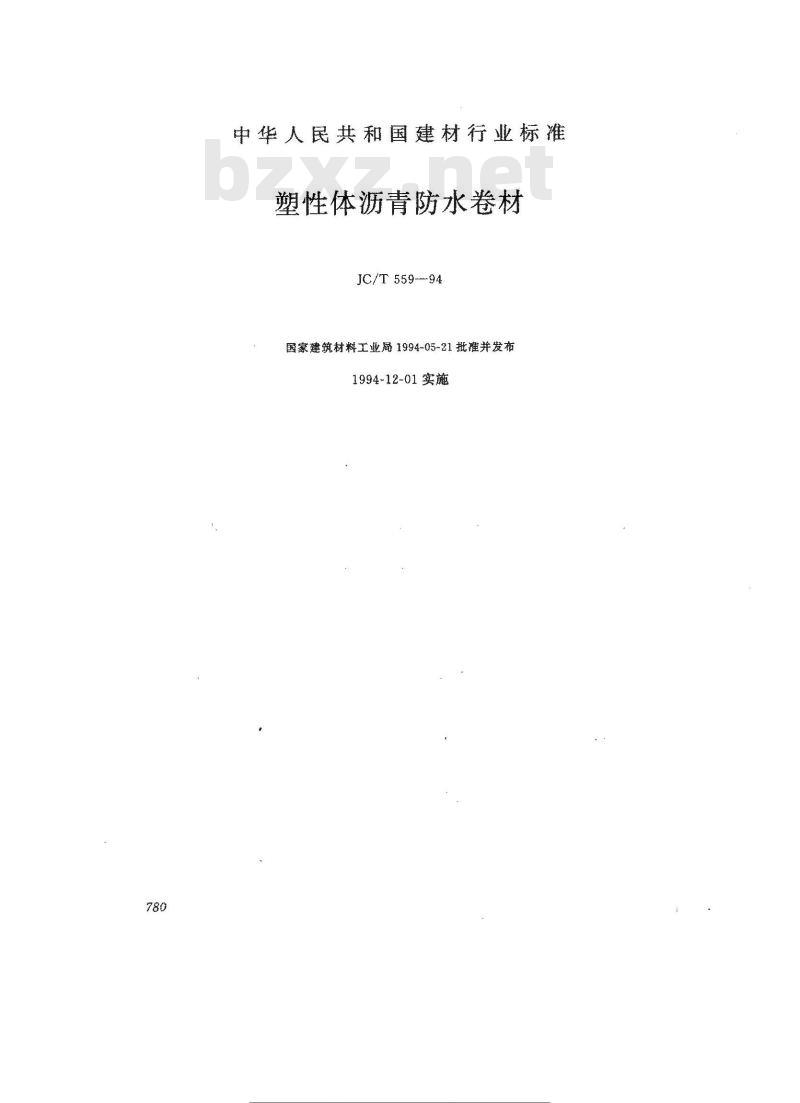

中华人民共和国建材行业标准
塑性体沥青防水卷材
JC/T559-94
国家建筑材料工业局1994-05-21批准井发布1994-12-01实施
标注授授
，各类标注行业资料免费下载

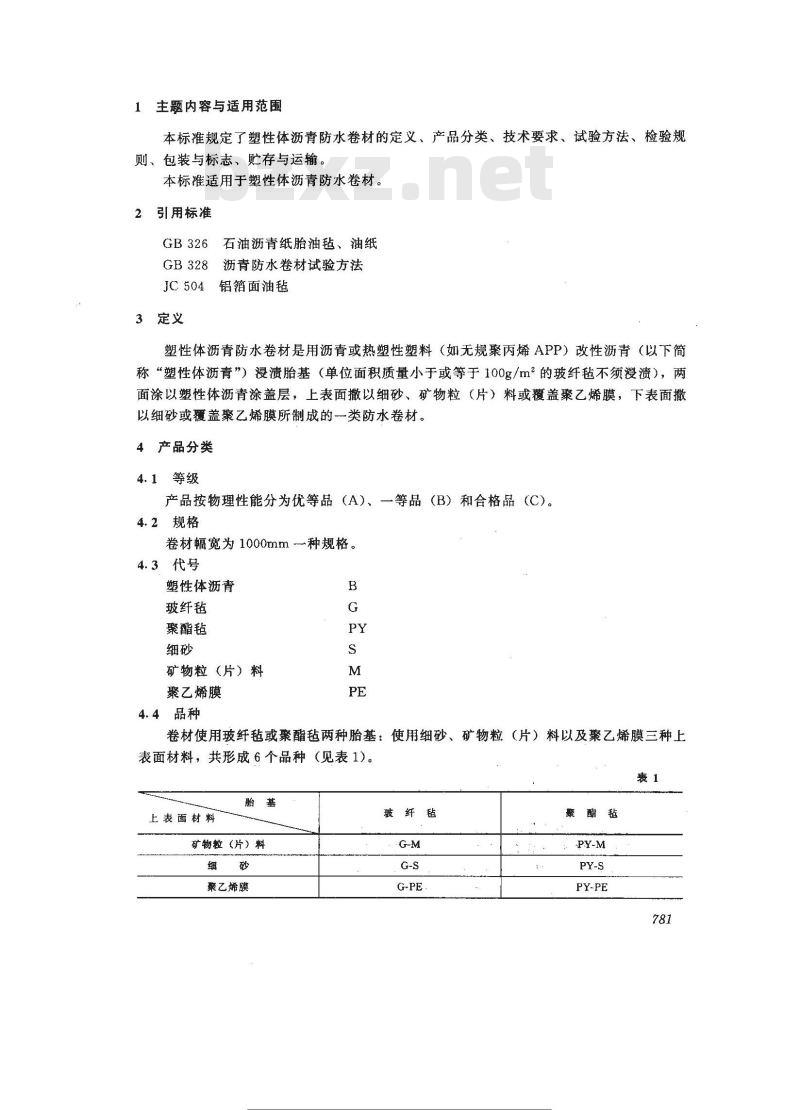

1主题内容与适用范围
本标准规定了塑性体沥青防水卷材的定义、产品分类、技术要求、试验方法、检验规则、包装与标志、贮存与运输。本标准适用于塑性体沥青防水卷材。引用标准
石油沥青纸胎油毡、油纸
GB328沥青防水卷材试验方法
铝箔面油毡
3定义
塑性体沥青防水卷材是用沥青或热塑性塑料（如无规聚丙烯APP）改性沥青（以下简称“塑性体沥青”）浸渍胎基（单位面积质量小于或等于100g/m2的玻纤毡不须漫溃），两面涂以塑性体沥青涂盖层，上表面撒以细砂、矿物粒（片）料或覆盖聚乙烯膜，下表面撒以细砂或覆盖聚乙烯膜所制成的一类防水卷材。4产品分类
4.1等级
产品按物理性能分为优等品（A）、一等品（B）和合格品（C）。4.2规格
卷材幅宽为1000mm-种规格。
4.3代号
塑性体沥青
玻纤毡
聚酯毡
矿物粒（片）料
聚乙烯膜
4.4品种
卷材使用玻纤毡或聚酯毡两种胎基：使用细砂、矿物粒（片）料以及聚乙烯膜三种上表面材料，共形成6个品种（见表1）。表1
上表面材料
矿物粒（片）料
聚乙烯膜
标准搜零网邮
玻纤毡
各义标准行业资科免费下载
聚酯毡
：PY-M

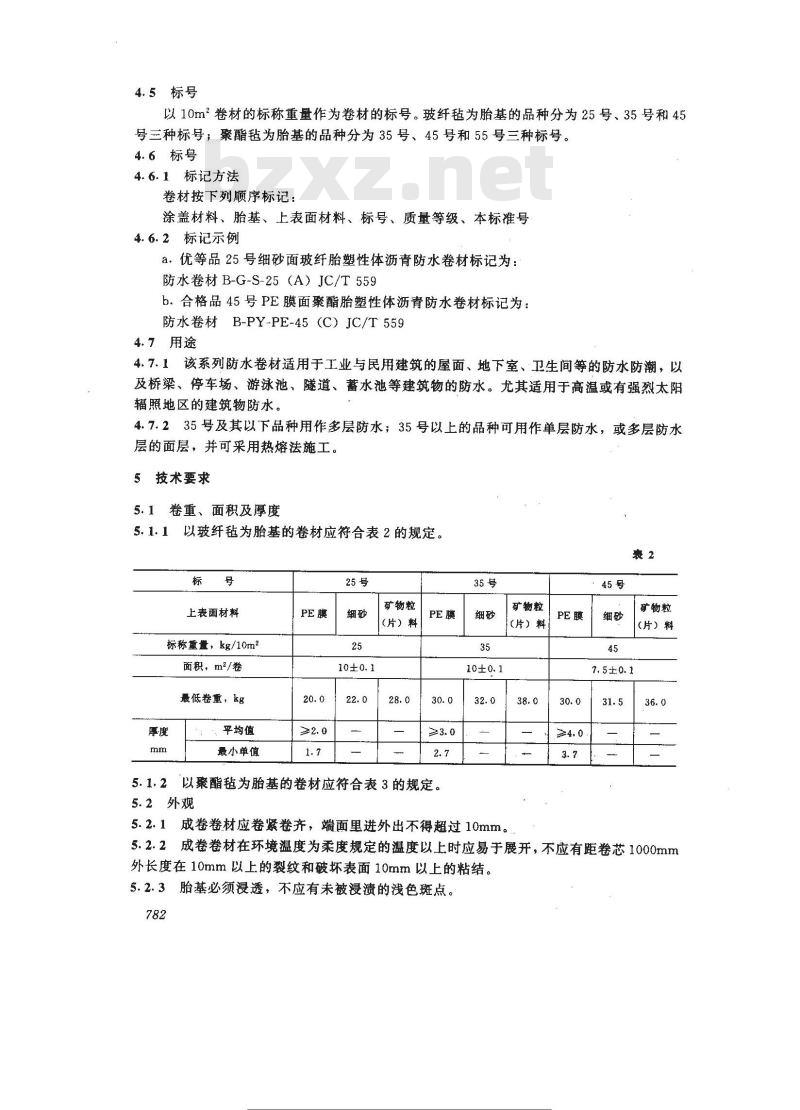

4.5标号
以10m2卷材的标称重量作为卷材的标号。玻纤毡为胎基的品种分为25号、35号和45号三种标号；聚酯毡为胎基的品种分为35号、45号和55号三种标号。4.6标号
4.6.1标记方法
卷材按下列顺序标记：
涂盖材料、胎基、上表面材料、标号、质量等级、本标准号4.6.2标记示例
a：优等品25号细砂面玻纤胎塑性体沥青防水卷材标记为：防水卷材B-G-S-25（A）JC/T 559b.合格品45号PE膜面聚酯胎塑性体沥青防水卷材标记为：防水卷材B-PY-PE-45（C）JC/T 5594.7用途
4.7.1该系列防水卷材适用于工业与民用建筑的屋面、地下室、卫生间等的防水防潮，以及桥梁、停车场、游泳池、隧道、蓄水池等建筑物的防水。尤其适用于高温或有强烈太阳辐照地区的建筑物防水。
4.7.235号及其以下品种用作多层防水；35号以上的品种可用作单层防水，或多层防水层的面层，并可采用热熔法施工。5
技术要求
5.1卷重、面积及厚度
5.1.1以玻纤毡为胎基的卷材应符合表2的规定。表2
上表面材料
标称重量，kg/10mm2
面积，m2/卷
最低卷重，kg
平均值
最小单值
矿物粒
（片）料
5.1.2以聚酯毡为胎基的卷材应符合表3的规定。5.2外观
矿物粒bzxZ.net
（片）料
矿物粒
（片）料
5.2.1成卷卷材应卷紧卷齐，端面里进外出不得超过10mm。5.2.2成卷卷材在环境温度为柔度规定的温度以上时应易于展开，不应有距卷芯1000mm外长度在10mm以上的裂纹和破坏表面10mm以上的粘结。5.2.3胎基必须浸透，不应有未被浸渍的浅色斑点。782
标准搜零网
各义标准行业资科免费下载

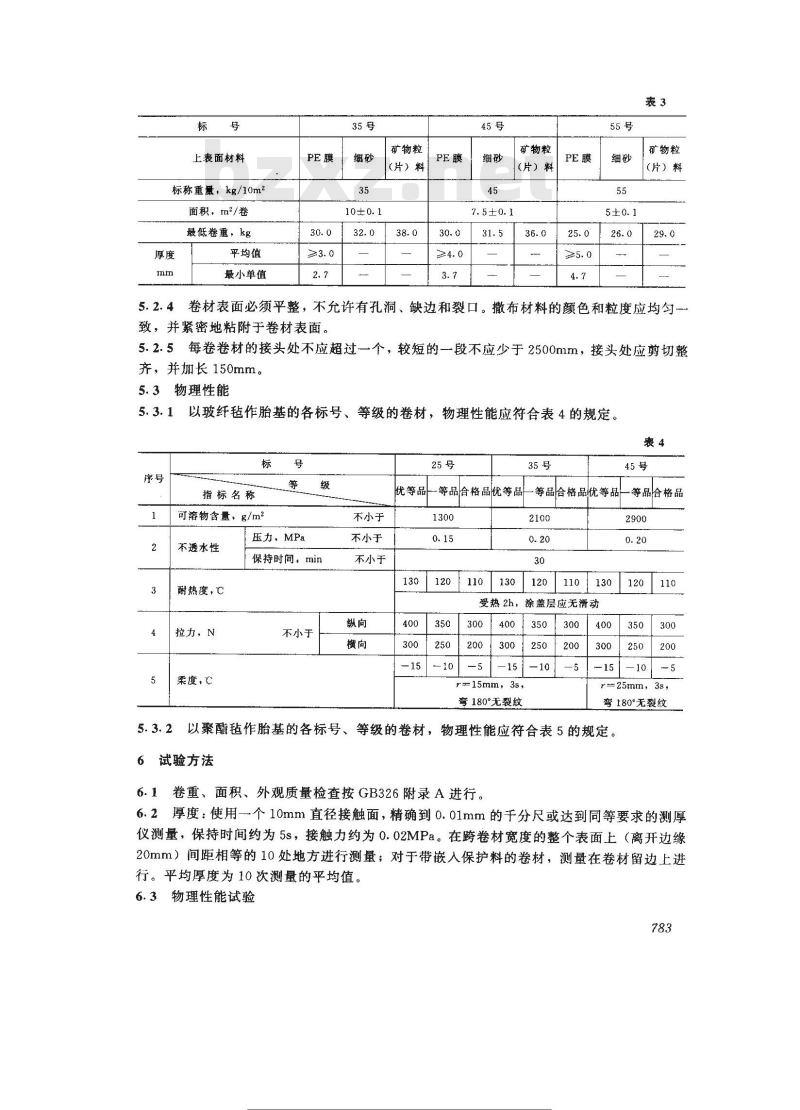

上表面材料
标称重量，kg/10m2
面积，m\/卷
最低卷重，kg
平均值
最小单值
矿物粒
（片）料
矿物粒
（片）料
矿物粒
（片）料
5.2.4卷材表面必须平整，不允许有孔洞、缺边和裂口。撒布材料的颜色和粒度应均匀一致，并紧密地粘附于卷材表面。5.2.5每卷卷材的接头处不应超过一个，较短的一段不应少于2500mm，接头处应剪切整齐，并加长150mm。
5.3物理性能
5.3.1以玻纤毡作胎基的各标号、等级的卷材，物理性能应符合表4的规定。表4
指标名称
可溶物含量，g/m2
不透水性
耐热度,C
拉力，N
柔度，℃
压力，MPa
保持时间，min
不小于
不小于
不小于
不小于
一等品合格品优等品
优等品
130120
一等品合格品优等品一等品合格品2100
受热 2h，涂盖层应无滑动
r=15mm，35，
弯180°无裂纹
r=25mm，3s，
弯180°无裂纹
5.3.2以聚酯毡作胎基的各标号、等级的卷材，物理性能应符合表5的规定。6试验方法
6.1卷重、面积、外观质量检查按GB326附录A进行。6.2厚度：使用一个10mm直径接触面，精确到0.01mm的于分尺或达到同等要求的测厚仪测量，保持时间约为5s，接触力约为0.02MPa。在跨卷材宽度的整个表面上（离开边缘20mm）间距相等的10处地方进行测量；对于带嵌入保护料的卷材，测量在卷材留边上进行。平均厚度为10次测量的平均值。6.3物理性能试验
标准搜变网
om各义标准行业资科免费下载

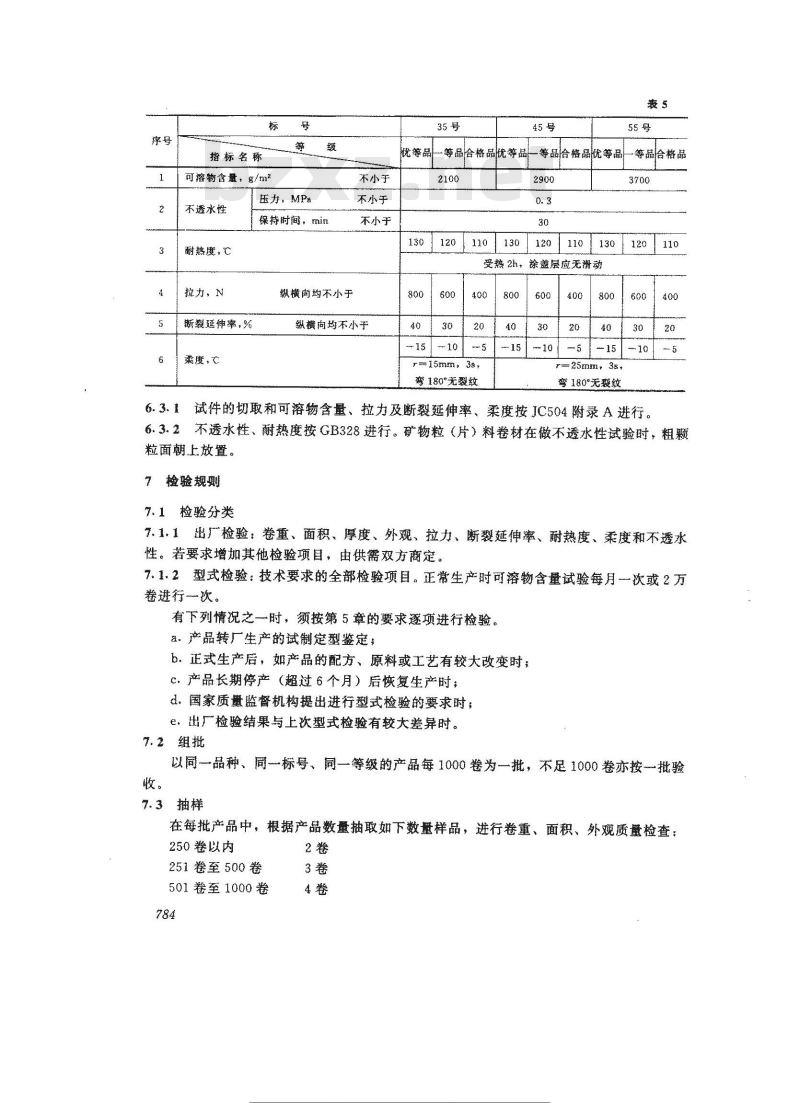

指标名称
可游物含量，α/m2
不透水性
耐热度，C
拉力，N
断发延伸率，%
柔度，℃
压力，MPa
保持时间，nin
纵横南均不小于
不小于
不小于
不小于
鐵横向均不小于
优等器
-等品合格品优等品等品合格器优等品2100
130120
等品合格品
130120110130120
受热2h，涂盖层应无动
r15mm, 3s,
满180°无裂纹
r-25m,3s.
弯180°裂纹
600400
6.3.1试件的切取和可溶物含量、拉力及断延伸率、柔度按JC504附录A进行。6.3.2不透水性、耐热度按GB328进行。矿物粒（片）料卷材在做不透水性试验封，粗颗粒面朝上放置。
7检验规剿
7.1检验分类
7.1.1出厂检验：卷重、面积、厚度、外观、拉力、断数延伸率、耐热度、柔度和不透水性。若要求增加其他检验项目，由供双方商定。7.1.2型式检验：技术要求的全部检验项目。正常生产时可溶物含量试验每月一次或2万卷进行一次。
有下列情况之时，须按第5章的要求逐项进行检验。&、产品转厂生产的试制定型鉴庭：b。正式生产后，如产品的配方、原料或工艺有较大改变时；c.产品长期停产（超过6个月）后恢复生产时；d，国家质量监督机构提出进行型式检验的要求时；e.出广检验结果与上次型式检验有较大差异时。7.2组批
以同品种、同一标号、同一等级的产品每1000接为一批，不足1000卷亦按批验收。
7.3抽样
在每批产品中，根据产品数量抽取如下数量样品，进行卷重、面积、外观质量检查：250卷以内
251卷至500卷
501#至1000卷
标注度度网Aw.bzo
各类标注行业资料免费下载
7.4判定规则
7.4.1卷重
每批产品中抽取7.3条规定的卷数（以下简称“规定卷数”）进行检查，全部达到规定重量时即为卷重合格。若发现有低于规定指标时，再抽查规定的卷数，全部达到指标时判该批产品卷重合格，若仍有低于规定指标时，判该批产品卷重不合格。7.4.2面积和外观
卷重检查合格后的全部样品进行开卷检查，全部达到要求时即为面积、外观合格；若其中有一项达不到要求，应在该批产品中再抽取同样卷数复查，全部达到要求，即为面积、外观合格；
若仍有未达到要求时，判该批产品面积或外观不合格。7.4.3物理性能
7.4.3.1取样：在卷重检查合格的样品中取重量最轻的，外观、面积、厚度合格的，无接头的一卷作为物理性能试验样品，若最轻的一卷不符合抽样条件时，可取次轻的一卷，但要详细记录。
7.4.3.2可溶物含量、拉力、断裂延伸率：各项三个试件测定结果的平均值达到规定指标时，即判该项合格。
7.4.3.3耐热度、不透水性：各项三个试件分别达到规定指标时即判该项合格。7.4.3.4柔度：六个试件至少有五个试件达到规定指标即判该项合格。7.4.3.5判定：检验结果符合各项物理性能指标时，该批产品为物理性能合格；若有一项不符合指标要求，允许在该批产品中按7.3条规定抽样，取卷重合格的最轻两卷作为试样，进行单项复验，达到指标要求时，该批产品亦为物理性能合格，若复验仍有一个试件不合格，该批产品物理性能不合格。7.4.4总判定
卷重、外观、面积、厚度合格，物理性能达到相应等级指标时，判该批产品为相应等级产品。
7.4.5仲裁
如供需双方发生争议时，由双方共同委托有关检测中心进行仲裁检验。7.5产品合格证
产品出厂时，生产厂需将该批产品出厂检验结果与合格证提供用户。8包装与标志
：8.1卷材用纸包装时，应以全柱面包装，柱面两端未包长度总共不应超过100mm。包装上应标明：
a.生产厂名；
b.商标；
c．产品标记、制造班次和日期；d.生产许可证号；
e。贮存与运输注意事项。
8.2下表面材料为PE膜时，允许用三条粘胶带缠绕包装，上下两道粘胶带应与边缘等距，785
上下粘胶带应印有商标、生产厂名，并贴有产品标记、制造班次和日期签。
8.3在包装上明显标出：
合格品：一条横线上有合格品字样；一等品：二条横线中有一等品字样；优等品：上下二条横线中有优等品字样。9贮存与运输
9.1不同品种、标号、规格、等级的产品不应混杂。生产许可证号标
9.2卷材应在干燥、通风和不高于50℃温度的环境下立放贮存，其高度不超过两层。9.3由于运输与贮存不当，或自生产之日起产品存放超过一年发生质量问题时，生产单位不予处理。
9.4当用轮船或铁路运输时，卷材必须立放，其高度不超过两层。不得倾斜或横压，必要时应加盖苦布。
附加说明：
本标准由中国建筑防水材料公司苏州研究设计所归口。本标准由武汉市油毡厂、北京市建筑工程研究所、沈阳兰光新型防水材料公司负责起草。
本标准主要起草人李严明、史允安、张有华、陈传松、易汉军。786
标准搜零网
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
