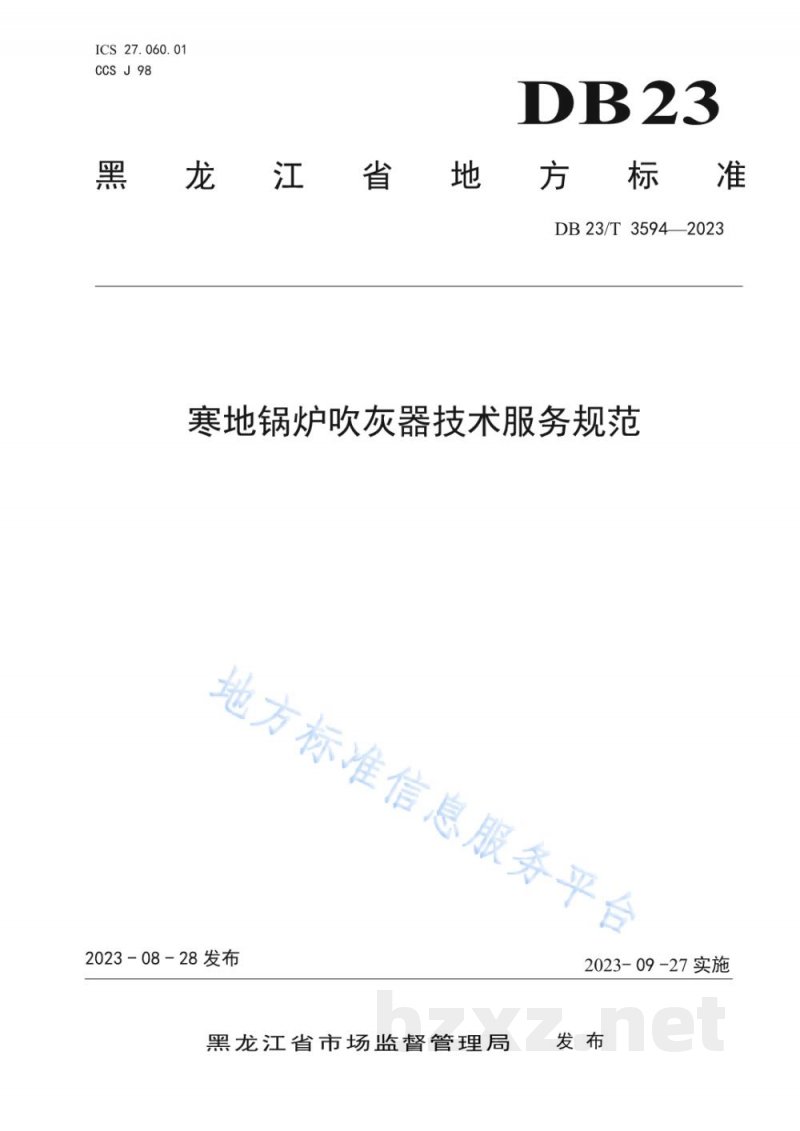

【地方标准】 寒地锅炉吹灰器技术服务规范

DB23/T3594-2023
寒地锅炉吹灰器技术服务规范
发布日期：2023-08-28
实施日期：2023-09-27

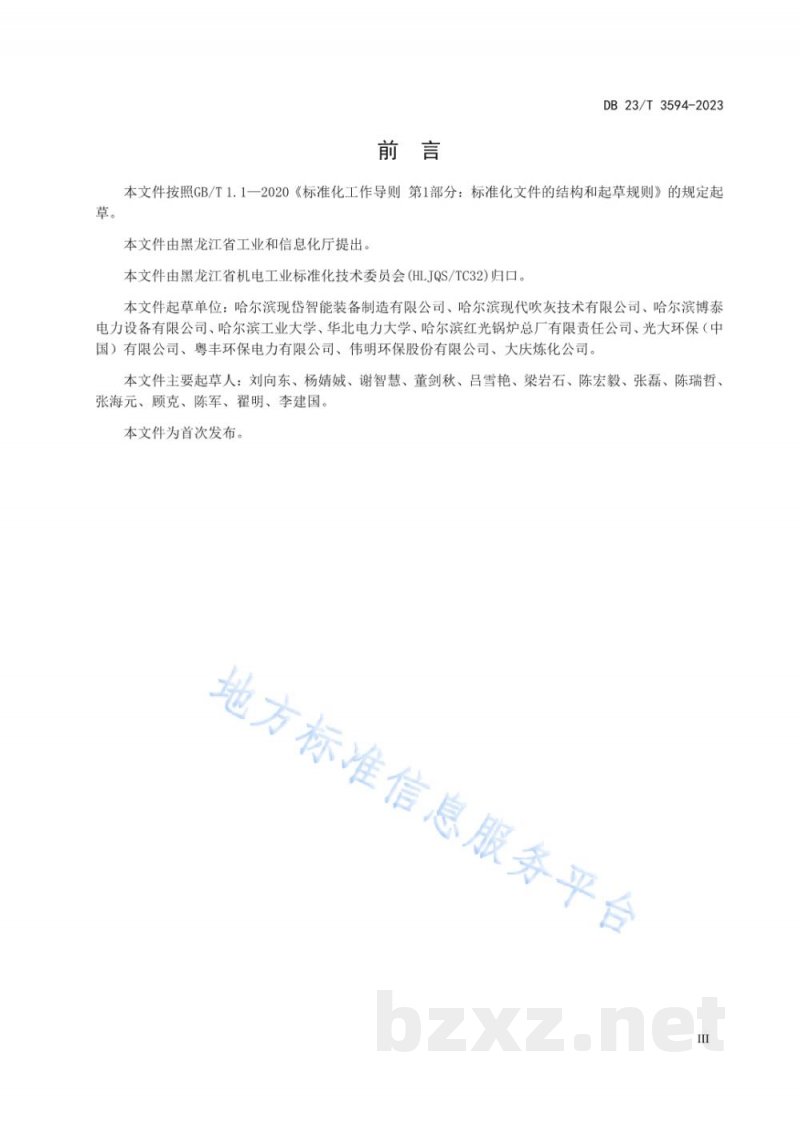

前言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由黑龙江省工业和信息化厅提出。本文件由黑龙江省机电工业标准化技术委员会（HLJQS/TC32）归口。本文件起草单位：哈尔滨现岱智能装备制造有限公司、哈尔滨现代吹灰技术有限公司、哈尔滨博泰电力设备有限公司、哈尔滨工业大学、华北电力大学、哈尔滨红光锅炉总厂有限责任公司、光大环保（中国）有限公司、粤丰环保电力有限公司、伟明环保股份有限公司、大庆炼化公司。本文件主要起草人：刘向东、杨婧娥、谢智慧、董剑秋、吕雪艳、梁岩石、陈宏毅、张磊、陈瑞哲、张海元、顾克、陈军、翟明、李建国。本文件为首次发布。

引言
锅炉吹灰器是各种类型锅炉及换热器节能增效不可缺少的重要设备。我省处于严寒地区，室外锅炉投用吹灰器更要注意防护保温，避免凝结水结冰、黏性灰份结冻、电子电器元件低温失灵等故障。按照吹灰器采用介质分类为：燃气吹灰器、蒸汽吹灰器、声波吹灰器、空气吹灰器等，严寒地区多使用燃气吹灰器和蒸汽吹灰器。为了对寒地锅炉吹灰器技术服务管理工作提供应遵循的统一要求，提高寒地锅炉吹灰器运行的安全保障工作水平，特制定本服务技术规范。

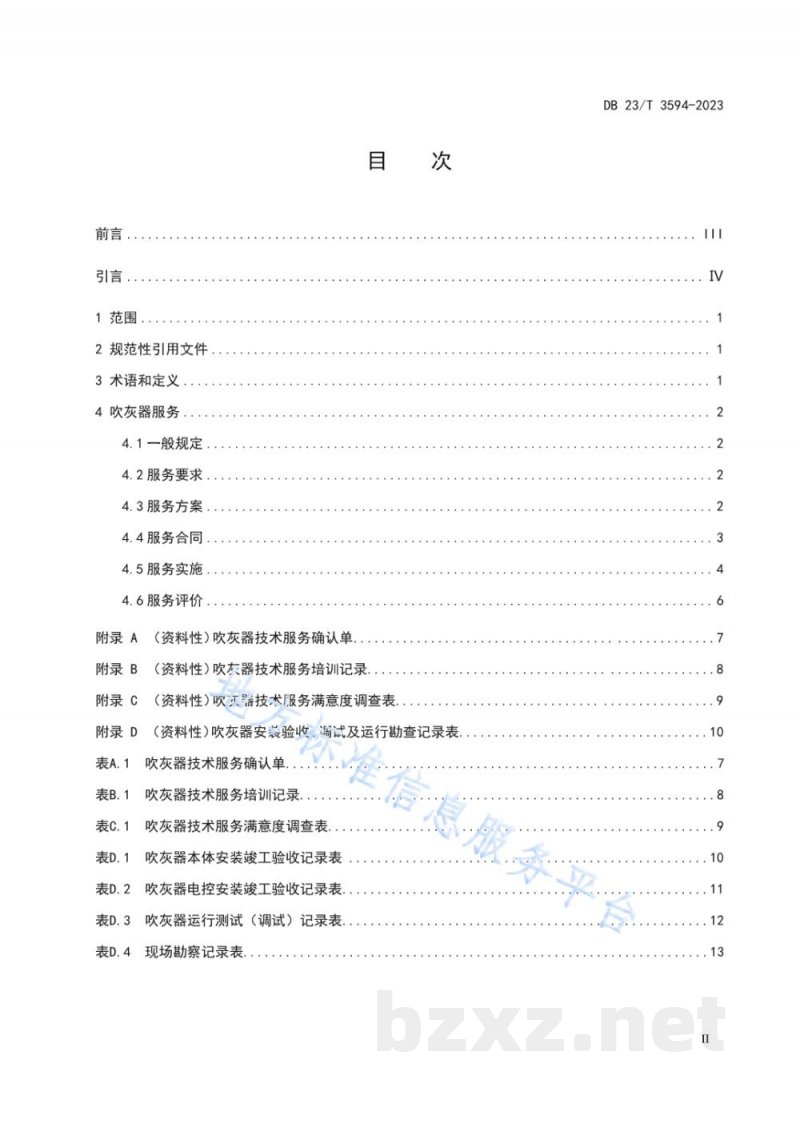

目录
1 范围
2 规范性引用文件
3 术语和定义
4 吹灰器服务
4.1 一般规定
4.2 服务要求
4.3 服务方案
4.4 服务合同
4.5 服务实施
4.6 服务评价
附录 A
附录 B
附录 C
附录 D
表 A.1
表 B.1
表 C.1
表 D.1
表 D.2
表 D.3
表 D.4
（资料性）吹灰器技术服务确认单
（资料性）吹灰器技术服务培训记录
（资料性）吹灰器技术服务满意度调查表
（资料性）吹灰器安装验收调试及运行勘查记录表
吹灰器本体安装竣工验收记录表
吹灰器电控安装工验收记录表
吹灰器运行测试（调试）记录表
现场勘察记录表

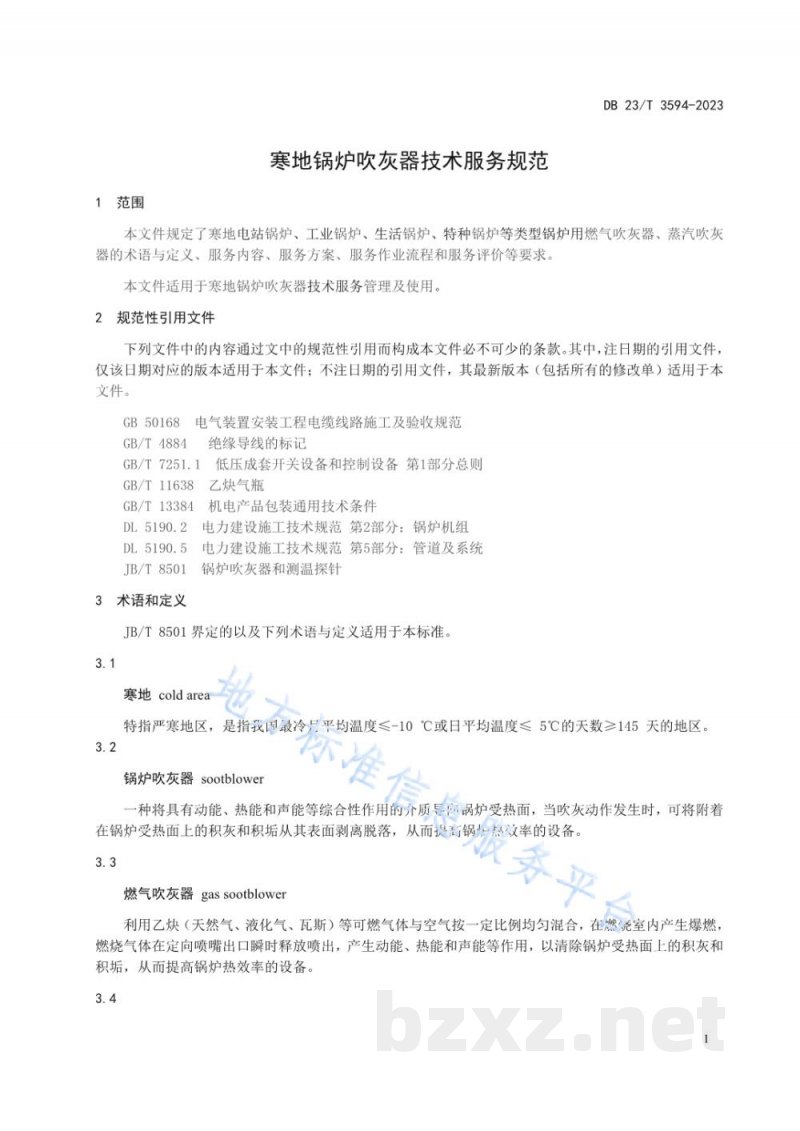

1 范围
本文件规定了寒地电站锅炉、工业锅炉、生活锅炉、特种锅炉等类型锅炉用燃气吹灰器、蒸汽吹灰器的术语与定义、服务内容、服务方案、服务作业流程和服务评价等要求。本文件适用于寒地锅炉吹灰器技术服务管理及使用。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件：
GB 50168 电气装置安装工程
GB/T 4884 绝缘导线的标记
GB/T 7251.1 低压成套开关设备和控制设备 第1部分：总则
GB/T 11638 乙炔气瓶
GB/T 13384 机电产品包装通用技术条件
DL 5190.2 电力建设施工技术规范 第2部分：锅炉机组电力建设施工技术规范
DL 5190.5 电力建设施工技术规范 第5部分：管道及系统
JB/T 8501 锅炉吹灰器和测温探针

3 术语和定义
JB/T 8501 界定的以及下列术语与定义适用于本标准。
3.1 寒地 cold area
是指我国最冷月平均温度≤-10℃或日平均温度≤-5℃的天数≥145天的地区。特指严寒地区。
3.2 锅炉吹灰器 sootblower
一种将具有动能、热能和声能等综合性作用的介质导向锅炉受热面，当吹灰动作发生时，可将附着在锅炉受热面上的积灰和积垢从其表面剥离脱落，从而提高锅炉热效率的设备。
3.3 燃气吹灰器 gas sootblower
利用乙炔（天然气、液化气、瓦斯）等可燃气体与空气按一定比例混合，在缺氧环境下产生爆燃，燃烧气体在定向喷嘴出口瞬时释放喷出，产生动能、热能和声能等作用，以清除锅炉受热面上的积灰和积垢，从而提高锅炉热效率的设备。
