【煤炭行业标准(MT)】 LCZ-80型微电脑超声波流量计

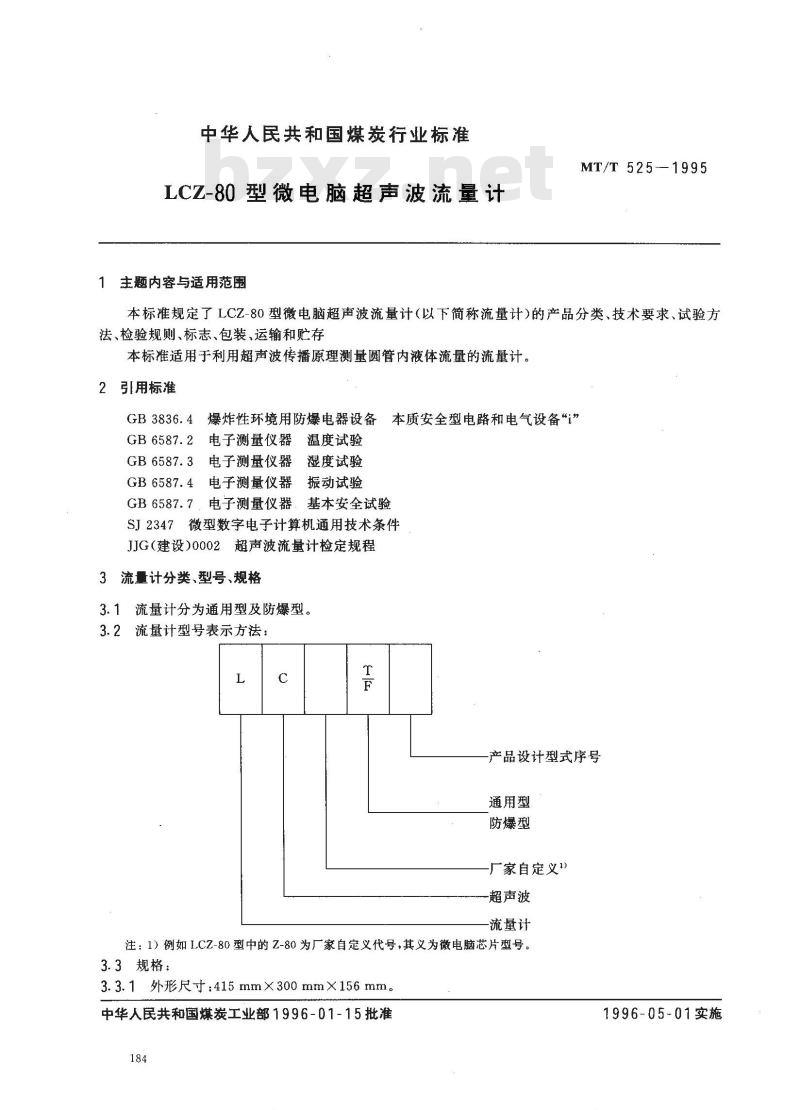

中华人民共和国煤炭行业标准
LCZ-80型微电脑超声波流量计wwW.bzxz.Net
1主题内容与适用范围
MT/T 525-—1995
本标准规定了LCZ-80型微电脑超声波流量计（以下简称流量计）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存本标准适用于利用超声波传播原理测量圆管内液体流量的流量计。2引用标准
GB3836.4爆炸性环境用防爆电器设备本质安全型电路和电气设备i”电子测量仪器温度试验
GB 6587. 2
电子测量仪器湿度试验
GB 6587.3
GB6587.4电子测量仪器振动试验GB6587.7，电子测量仪器，基本安全试验SJ2347微型数字电子计算机通用技术条件JJG（建设)0002超声波流量计检定规程3流量计分类、型号、规格
3.1流量计分为通用型及防爆型。3.2流量计型号表示方法：
产品设计型式序号
通用型
防爆型
厂家自定义\）
-超声波
流量计
注：1）例如LCZ-80型中的Z-80为厂家自定义代号，其义为微电脑芯片型号。3.3规格：
3.3.1外形尺寸:415mm×300mm×156mm。中华人民共和国煤炭工业部1996-01-15批准184
1996-05-01实施

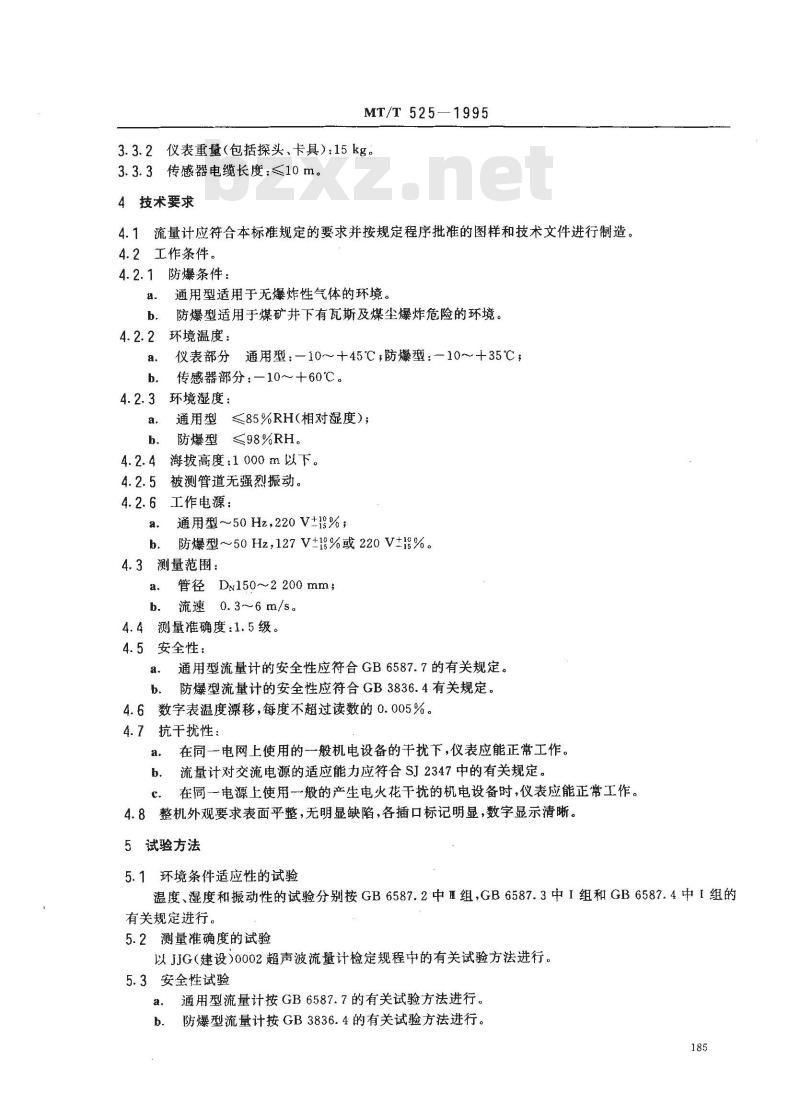

MT/T 525—1995
3.3.2仪表重量（包括探头、卡具）：15kg。3.3.3传感器电缆长度：≤10m。4技术要求
4.1流量计应符合本标准规定的要求并按规定程序批准的图样和技术文件进行制造。4.2工作条件。
4.2.1防爆条件：
a.通用型适用于无爆炸性气体的环境。防爆型适用于煤矿井下有瓦斯及煤尘爆炸危险的环境。b.
4.2.2环境温度：
仪表部分通用型：10～+45℃，防爆型：—10～+35℃，传感器部分：—10～十60℃。
4.2.3环境湿度：
通用型
≤85%RH相对湿度）；
≤98%RH。
防爆型
4.2.4海拔高度：1000m以下。
4.2.5被测管道无强烈振动。
4.2.6工作电源：
通用型～50Hz，220V+19%；
防爆型~50Hz，127V±19%或220V+1%。4.3测量范围：
管径D150~2200mm；
流速 0.3~6 m/s。
4.4测量准确度：1.5级。
4.5安全性：
通用型流量计的安全性应符合GB6587.7的有关规定。a.
防爆型流量计的安全性应符合GB3836.4有关规定。b.
4.6数字表温度漂移，每度不超过读数的0.005%。4.7抗干扰性：
在同一电网上使用的般机电设备的干扰下，仪表应能正常工作。流量计对交流电源的适应能力应符合SJ2347中的有关规定。b.
在同一电源上使用一般的产生电火花干扰的机电设备时，仪表应能正常工作。4.8整机外观要求表面平整，无明显缺陷，各插口标记明显，数字显示清晰。5试验方法
5.1环境条件适应性的试验
温度、湿度和振动性的试验分别按GB6587.2中Ⅱ组，GB6587.3中I组和GB6587.4中【组的有关规定进行。
5.2测量准确度的试验
以JJG（建设）0002超声波流量计检定规程中的有关试验方法进行。5.3安全性试验
通用型流量计按GB6587.7的有关试验方法进行。防爆型流量计按GB3836.4的有关试验方法进行。b.
5.4温度漂移试验

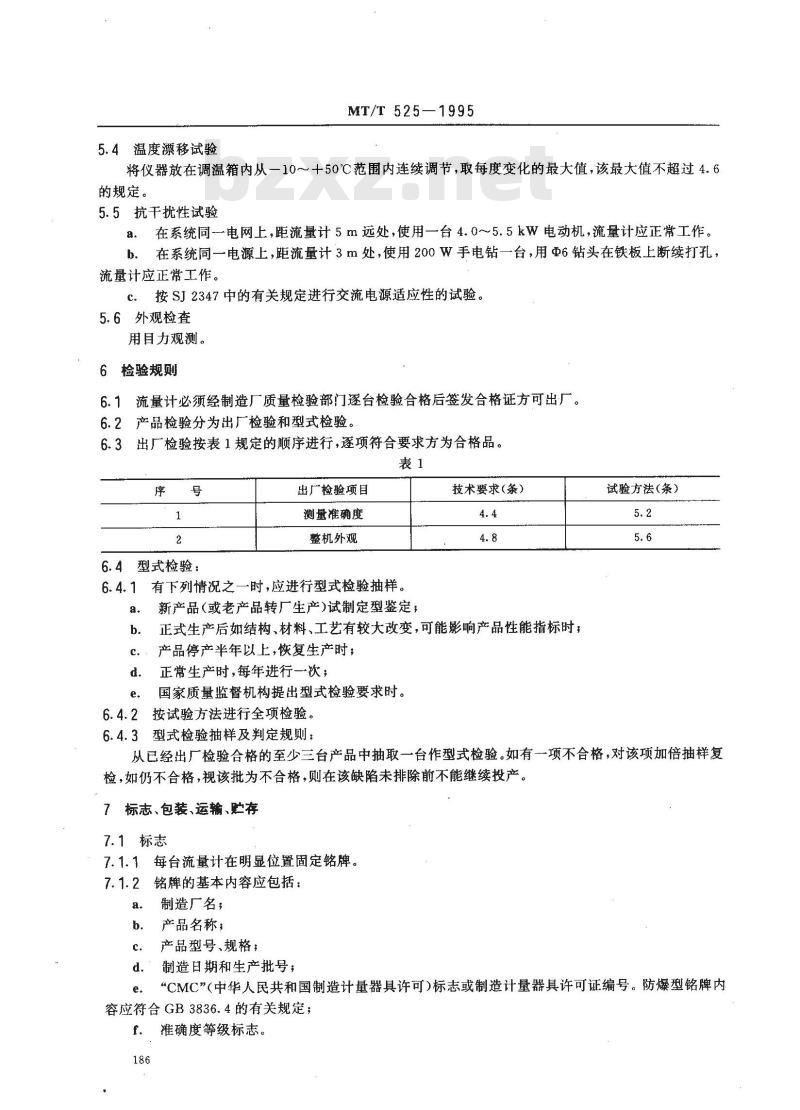

MT/T525—1995
将仪器放在调温箱内从一10～+50℃范围内连续调节，取每度变化的最大值，该最大值不超过4.6的规定。
5.5抗干扰性试验
在系统同-电网上，距流量计5m远处，使用一台4.0～5.5kW电动机，流量计应正常工作。a.
b.在系统同一电源上，距流量计3m处，使用200W手电钻一台，用Φ6钻头在铁板上断续打孔，流量计应正常工作。
C。按SJ2347中的有关规定进行交流电源适应性的试验。5.6外观检查
用目力观测。
6检验规则
6.1流量计必须经制造厂质量检验部门逐台检验合格后签发合格证方可出厂。6.2产品检验分为出厂检验和型式检验。6.3出厂检验按表1规定的顺序进行，逐项符合要求方为合格品。表1
型式检验：
出厂检验项目
测量准确度
整机外观
有下列情况之一时，应进行型式检验抽样。a.
新产品（或老产品转厂生产）试制定型鉴定；技术要求(条)
正式生产后如结构、材料、工艺有较大改变，可能影响产品性能指标时；产品停产半年以上，恢复生产时；c.
d．正常生产时，每年进行一次；e.
国家质量监督机构提出型式检验要求时。6.4.2按试验方法进行全项检验。6.4.3型式检验抽样及判定规则：试验方法（条）
从已经出厂检验合格的至少三台产品中抽取一台作型式检验。如有一项不合格，对该项加倍抽样复检，如仍不合格，视该批为不合格，则在该缺陷未排除前不能继续投产。7标志、包装、运输、贮存
7.1标志
7.1.1每台流量计在明显位置固定铭牌。7.1.2铭牌的基本内容应包括：
制造厂名，
产品名称；
产品型号、规格；
制造日期和生产批号；
“CMC”（中华人民共和国制造计量器具许可）标志或制造计量器具许可证编号。防爆型铭牌内容应符合GB3836.4的有关规定；f．准确度等级标志。

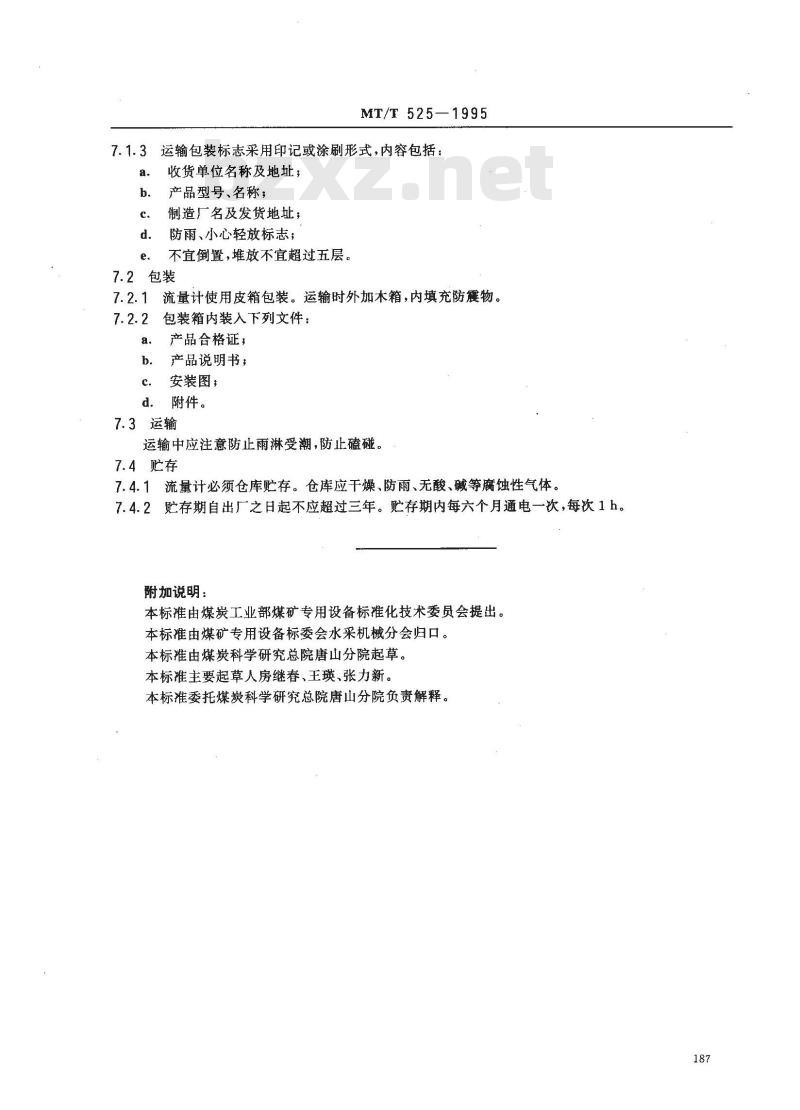

MT/T 525—1995
运输包装标志采用印记或涂刷形式，内容包括：7.1.3
收货单位名称及地址；
产品型号、名称；
制造厂名及发货地址；
防雨、小心轻放标志；
不宜倒置，堆放不宜超过五层。7.2包装
流量计使用皮箱包装。运输时外加木箱，内填充防履物。7.2.1
包装箱内装入下列文件：
产品合格证；
产品说明书；
安装图；
附件。
7.3运输
运输中应注意防止雨淋受潮，防止磕碰。7.4贮存
7.4.1流量计必须仓库贮存。仓库应干燥、防雨、无酸、碱等腐蚀性气体。7.4.2贮存期自出厂之日起不应超过三年。贮存期内每六个月通电一次，每次1h。附加说明：
本标准由煤炭工业部煤矿专用设备标准化技术委员会提出。本标准由煤矿专用设备标委会水采机械分会归口。本标准由煤炭科学研究总院唐山分院起草。本标准主要起草人房继春、王瑛、张力新。本标准委托煤炭科学研究总院唐山分院负责解释。187
