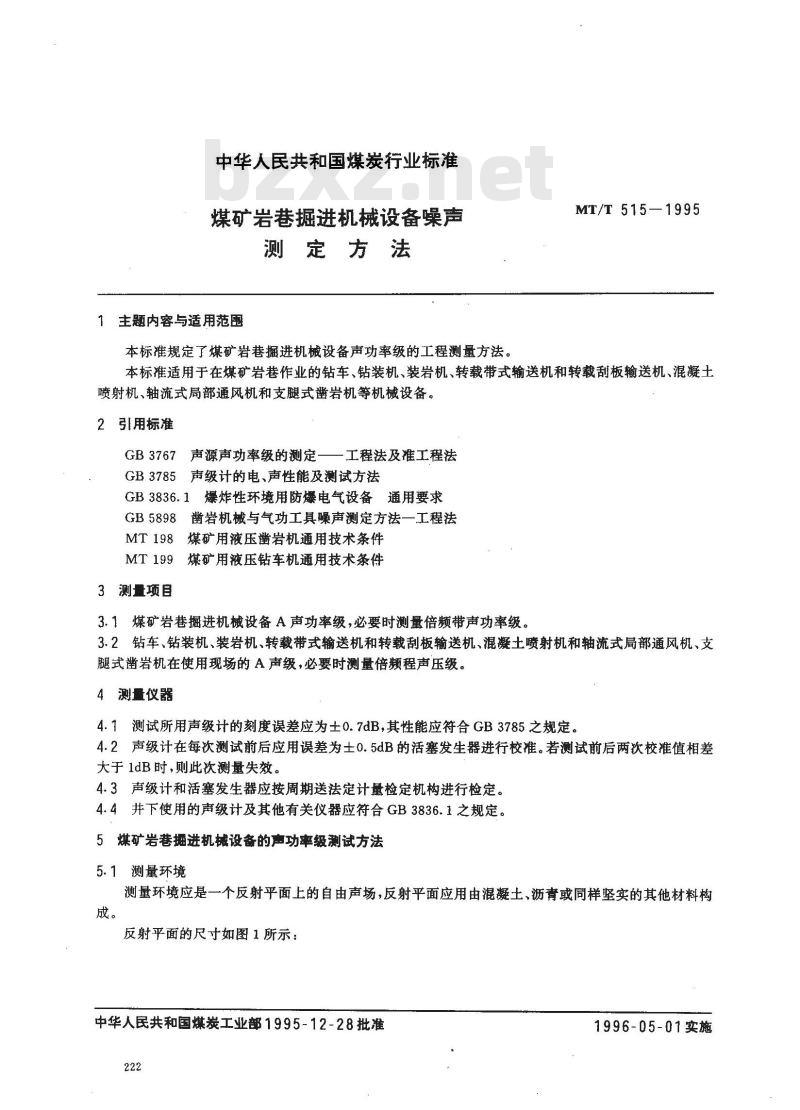

【煤炭行业标准(MT)】 煤矿岩巷掘进机械设备噪声测定方法

中华人民共和国煤炭行业标准
煤矿岩巷掘进机械设备噪声
测定方法
1主题内容与适用范围
本标准规定了煤矿岩巷掘进机械设备声功率级的工程测量方法。MT/T 515—1995
本标准适用于在煤矿岩巷作业的钻车、钻装机、装岩机、转载带式输送机和转载刮板输送机、混凝土喷射机、轴流式局部通风机和支腿式凿岩机等机械设备。2引用标准
GB3767声源声功率级的测定-
一工程法及准工程法
GB3785声级计的电、声性能及测试方法GB3836.1爆炸性环境用防爆电气设备通用要求GB5898凿岩机械与气功工具噪声测定方法一工程法MT 198
煤矿用液压凿岩机通用技术条件MT199
煤矿用液压钻车机通用技术条件3测量项目
3.1煤矿岩巷掘进机械设备A声功率级，必要时测量倍频带声功率级。3.2钻车、钻装机、装岩机、转载带式输送机和转载刮板输送机、混凝土喷射机和轴流式局部通风机、支腿式凿岩机在使用现场的A声级，必要时测量倍频程声压级。4测量仪器
4.1测试所用声级计的刻度误差应为土0.7dB,其性能应符合GB3785之规定。4.2声级计在每次测试前后应用误差为土0.5dB的活塞发生器进行校准。若测试前后两次校准值相差大于1dB时，则此次测量失效。
4.3声级计和活塞发生器应按周期送法定计量检定机构进行检定。4.4并下使用的声级计及其他有关仪器应符合GB3836.1之规定。5煤矿岩巷掘进机械设备的声功率级测试方法5.1测量环境
测量环境应是一个反射平面上的自由声场，反射平面应用由混凝土、沥青或同样坚实的其他材料构反射平面的尺寸如图1所示：
中华人民共和国煤炭工业部1995-12-28批准222
1996-05-01实施
大于6m
MT/T 515—1995
测量表面在反射平面上的投影

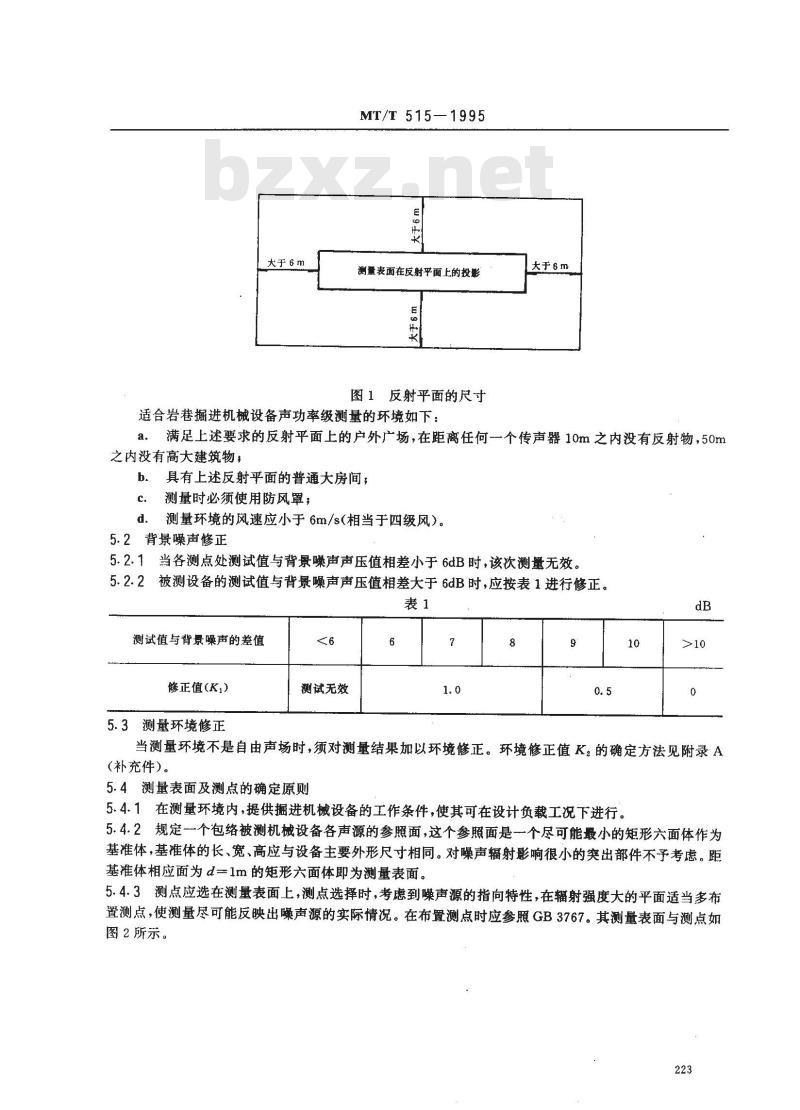

图1反射平面的尺寸
适合岩巷掘进机械设备声功率级测量的环境如下：大于6m
满足上述要求的反射平面上的户外广场，在距离任何一个传声器10m之内没有反射物，50ma.
之内没有高大建筑物，
具有上述反射平面的普通大房间；测量时必须使用防风罩；
测量环境的风速应小于6m/s(相当于四级风)。d.
5.2背景噪声修正
5.2.1当各测点处测试值与背景噪声声压值相差小于6dB时，该次测量无效。5.2.2被测设备的测试值与背景噪声声压值相差大于6dB时，应按表1进行修正。表1
测试值与背景噪声的差值
修正值（K,）
5.3测量环境修正
测试无效
当测量环境不是自由声场时，须对测量结果加以环境修正。环境修正值K2的确定方法见附录A(补充件）。
5.4测量表面及测点的确定原则
5.4.1在测量环境内，提供掘进机械设备的工作条件，使其可在设计负载工况下进行。5.4.2规定一个包络被测机械设备各声源的参照面，这个参照面是一个尽可能最小的矩形六面体作为基准体，基准体的长、宽、高应与设备主要外形尺寸相同。对噪声辐射影响很小的突出部件不予考虑。距基准体相应面为d一1m的矩形六面体即为测量表面。5.4.3测点应选在测量表面上，测点选择时，考虑到噪声源的指向特性，在辐射强度大的平面适当多布置测点，使测量尽可能反映出噪声源的实际情况。在布置测点时应参照GB3767。其测量表面与测点如图2所示。
测量表面
MT/T 515—1995
基推伴

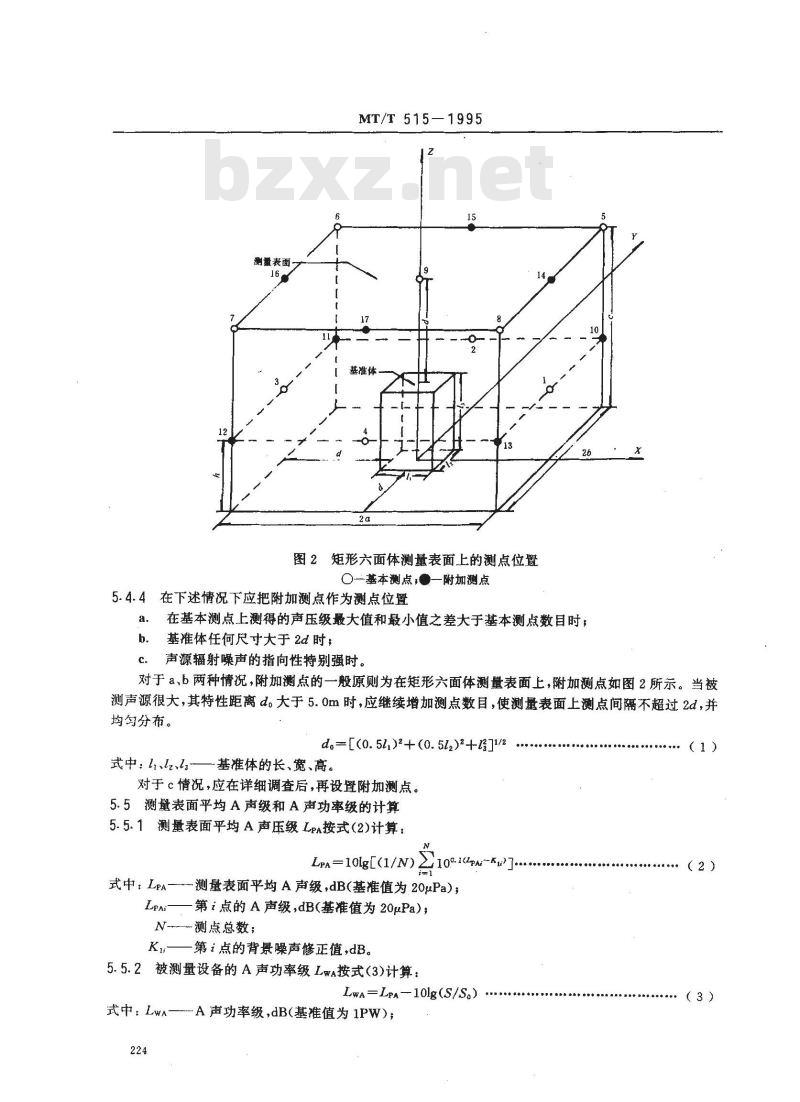

图2矩形六面体测量表面上的测点位置○-基本测点,-附加测点
5.4.4在下述情况下应把附加测点作为测点位置a.
在基本测点上测得的声压级最大值和最小值之差大于基本测点数目时；基准体任何尺寸大于2d时；
声源辐射噪声的指向性特别强时。子
对于a、b两种情况，附加测点的一般原则为在矩形六面体测量表面上，附加测点如图2所示。当被测声源很大，其特性距离d。大于5.0m时，应继续增加测点数目，使测量表面上测点间隔不超过2d，并均匀分布。
do[(0. 511)2+(0. 512)2+1/2
式中：112、13-—基准体的长、宽、高。对于情况，应在详细调查后，再设置附加测点。5.5测量表面平均A声级和A声功率级的计算5.5.1测量表面平均A声压级LpA按式(2)计算：LpA=10lg[(1/N)
式中LPA—
测量表面平均A声级，dB(基准值为20uPa）；第点的A声级，dB（基准值为20μPa），N测点总数；
K—第i点的背景噪声修正值,dB。5.5.2被测量设备的A声功率级LwA按式（3)计算：LwA=LPA —10lg(S/S。)
式中：LwA—A声功率级，dB(基准值为1PW)，224
（2）
MT/T 515—1995
测量表面平均A声级，dB(基准值为2OμPa）；LPA —
-测量表面面积,m2；
S=4(ab+bc+ca)
.S。--—基准面积,取 1m。

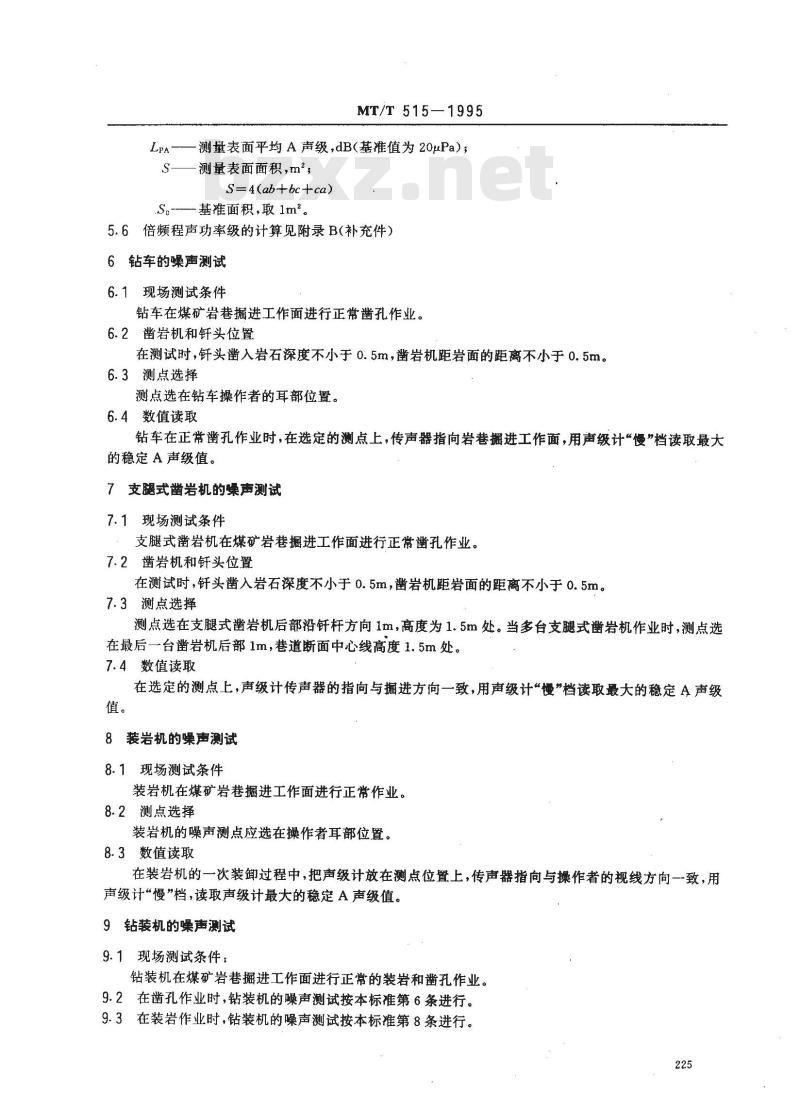

5.6倍频程声功率级的计算见附录B(补充件)6钻车的噪声测试
6.1现场测试条件
钻车在煤矿岩巷掘进工作面进行正常凿孔作业。6.2凿岩机和钎头位置
在测试时，钎头凿入岩石深度不小于0.5m，凿岩机距岩面的距离不小于0.5m。6.3测点选择
测点选在钻车操作者的耳部位置。6.4数值读取
钻车在正常凿孔作业时，在选定的测点上，传声器指向岩巷掘进工作面，用声级计“慢档读取最大的稳定A声级值。
7支腿式凿岩机的噪声测试
7.1现场测试条件
支腿式凿岩机在煤矿岩巷掘进工作面进行正常凿孔作业。7.2凿岩机和钎头位置
在测试时，针钎头凿入岩石深度不小于0.5m，凿岩机距岩面的距离不小于0.5m。7.3测点选择
测点选在支腿式凿岩机后部沿针钎杆方向1m，高度为1.5m处。当多台支腿式凿岩机作业时，测点选在最后一台凿岩机后部1m，巷道断面中心线高度1.5m处。7.4数值读取
在选定的测点上，声级计传声器的指向与掘进方向一致，用声级计“慢”档读取最大的稳定A声级值。
8装岩机的噪声测试
8.1现场测试条件
装岩机在煤矿岩巷掘进工作面进行正常作业。8.2测点选择
装岩机的噪声测点应选在操作者耳部位置。8.3数值读取
在装岩机的一次装卸过程中，把声级计放在测点位置上，传声器指向与操作者的视线方向一致，用声级计“慢”档，读取声级计最大的稳定A声级值。9钻装机的噪声测试
9.1现场测试条件：
钻装机在煤矿岩巷掘进工作面进行正常的装岩和凿孔作业。9.2在凿孔作业时，钻装机的噪声测试按本标准第6条进行。9.3在装岩作业时，钻装机的噪声测试按本标准第8条进行。225
MT/T 515-1995

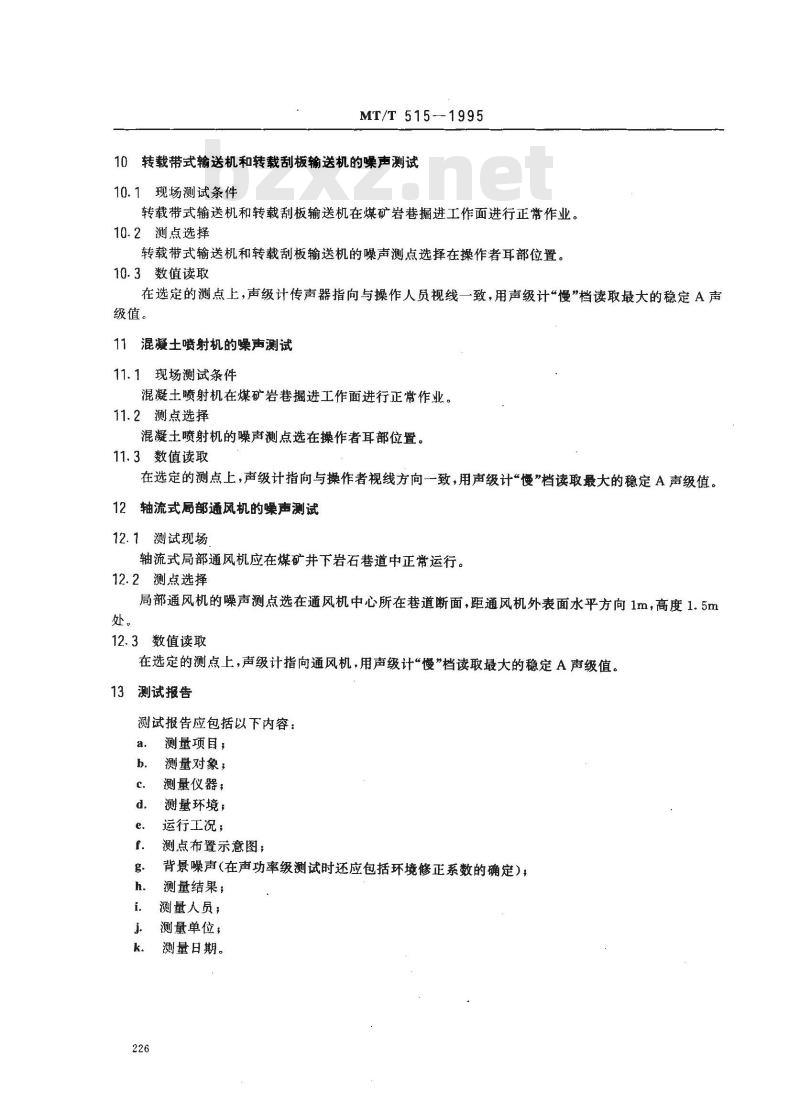

10转载带式输送机和转载刮板输送机的噪声测试10.1现场测试条件
转载带式输送机和转载刮板输送机在煤矿岩巷掘进工作面进行正常作业。10.2测点选择
转载带式输送机和转载刮板输送机的噪声测点选择在操作者耳部位置。10.3数值读取
在选定的测点上，声级计传声器指向与操作人员视线一致，用声级计“慢”档读取最大的稳定A声级值。
11混凝土喷射机的噪声测试
11.1现场测试条件
混凝土喷射机在煤矿岩巷掘进工作面进行正常作业。11.2测点选择
混凝土喷射机的噪声测点选在操作者耳部位置。11.3数值读取
在选定的测点上，声级计指向与操作者视线方向一致，用声级计“慢”档读取最大的稳定A声级值。12轴流式局部通风机的噪声测试12.1测试现场
轴流式局部通风机应在煤矿井下岩石巷道中正常运行。12.2测点选择
局部通风机的噪声测点选在通风机中心所在巷道断面，距通风机外表面水平方向1m，高度1.5m12.3数值读取
在选定的测点上，声级计指向通风机，用声级计“慢”档读取最大的稳定A声级值。13测试报告
测试报告应包括以下内容：
测量项目，
测量对象；
测量仪器；
测量环境，
运行工况；
测点布置示意图；
背景噪声(在声功率级测试时还应包括环境修正系数的确定)，测量结果；
测量人员，
测量单位；
测量日期。
A1概述
MT/T 515—1995免费标准下载网bzxz
附录A
环境修正值K2的确定
（补充件）
本附录规定了采用绝对比较法(标准声源法)或混响时间法确定环境修正值K，的方法。如果测量环境的表面总吸声量A与测量表面面积S之比足够大，该测量房间可满足自由场条件。当 A/S>10时,K,=0；
当A/S<6时，应另选择一个较好的环境；当A/S在10和6之间时，按本附录规定的方法测量环境修正值K2，一般小于2dB。A2绝对比较法（标准声源法）
A2.1方法
将检定合格的标准声源安放在被测声源相同位置的测量环境中，标准声源的声功率级按第5章的方法测量和计算(不需要环境修正）。环境修正值K，可由下式求得：K2-Lw—LwR
测得的标准声源的声功率级，dB(基准值为1PW)，式中：Lw—
LwR—标准声源标定的声功率级,dB(基准值为1PW)。A2.2测量环境中标准声源的位置（Al)
标准声源的位置采用代替法，即把标准声源放置在与被测声源相同位置的反射面上。对较小的声源，或较大的声源但其长与宽之比小于2时，标准声源只需放一个位置。对长与宽之比大于2时，则标准声源应放在四个位置上，这四个位置分别为基准箱在反射平面上投影的四条矩形边的中点上。为求得Lw、表面平均声压级LWR，应以在地面上位于四个点的每个位置的标准声源计算。在测量表面的每个点上，对四个声源位置，用下式求出该点声压级：LpA:10lg[(1/4)(100.1p+100.1pAiz+100.1LpAi3+100.1pAi)]式中：LpA.
一第i测点的声压级；
LpA、LPAi2、LPAi3、LPAi
A3混响时间法
：（A2）
分别为第i测点对应于1,2，3，4标准声源的声压级，dB（基准值20μPa)。
本试验方法适用于形状比较规则的房间。环境修正值K，按式(A3)计算：
K2=10lgl
式中：S——测量表面面积,m\，A--房间总的吸声量，m2。
（A3）
房间的总吸声量A用测量有意义的频率范围内各频带的混响时间的方法来确定，总吸声量A按式(A4)计算：
式中：V-房间体积,m；
-倍频程混响时间，s。
A- 0. 16(V/T) ...
（A4）
B1概述
MT/T515—1995
附录B
倍频程声功率级的计算
（补充件）
本附录给出了根据各测点倍频程声压级计算倍频程声功率级的方法。本附录的测量环境、背景噪声修正、测量环境修正、测量表面及测点布置等都符合本标准的规定。B2测量表面平均倍频程声压级Lp按下式计算Lp=10lg[(1/N)
式中：Lp——测量表面平均倍频程声压级，dB(基准值为20μPa)第i点的倍频程声压级，dB(基准值为20μPa)。Lpi
B3倍频程声功率 Lw按下式计算
Lw=(Lp—Kz)+10lg(S/Sc)
式中：Lw-
倍频程声功率级，dB(基准值Pw）。B4测量的倍频程声功率级的中心频率为125,250,500,1000,2000,4000,8000Hz。附加说明：
本标准由煤炭工业部煤矿专用设备标准化技术委员会提出。本标准由煤炭工业部煤矿专用设备标准化技术委员会井巷设备分会归口。本标准由煤炭科学研究总院北京建井研究所负责起草。本标准主要起草人邢庆贵、郭孝先、王维华。本标准委托煤炭科学研究总院北京建井研究所负责解释。228
（B1）
(B2）
