【林业行业标准(LY)】 螺旋输送机

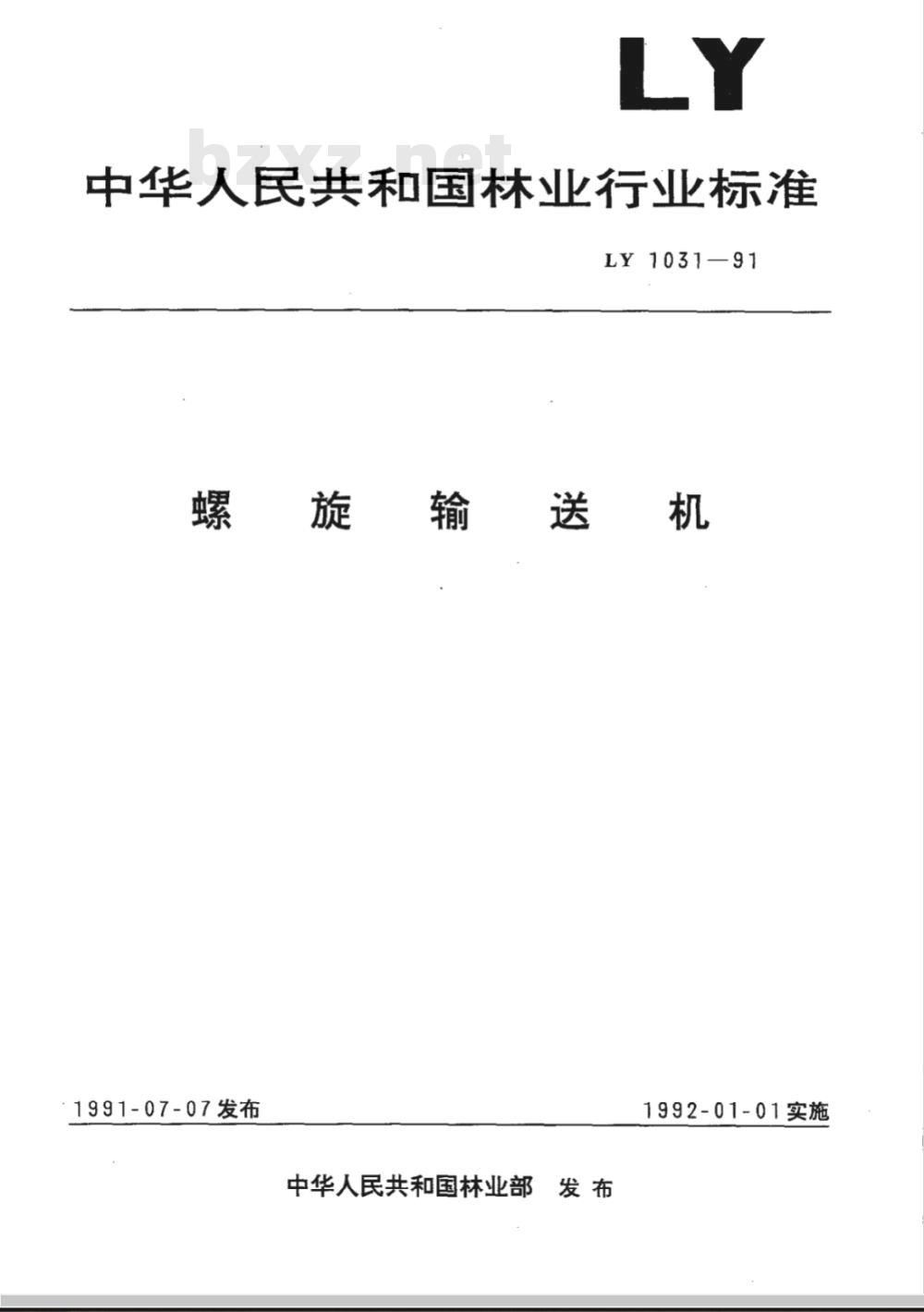

中华人民共和国林业行业标准
LY1031—91
螺旋输送机
:1991-07-07发布
中华人民共和国林业部发布
1992-01-01实施
中华人民共和国林业行业标准

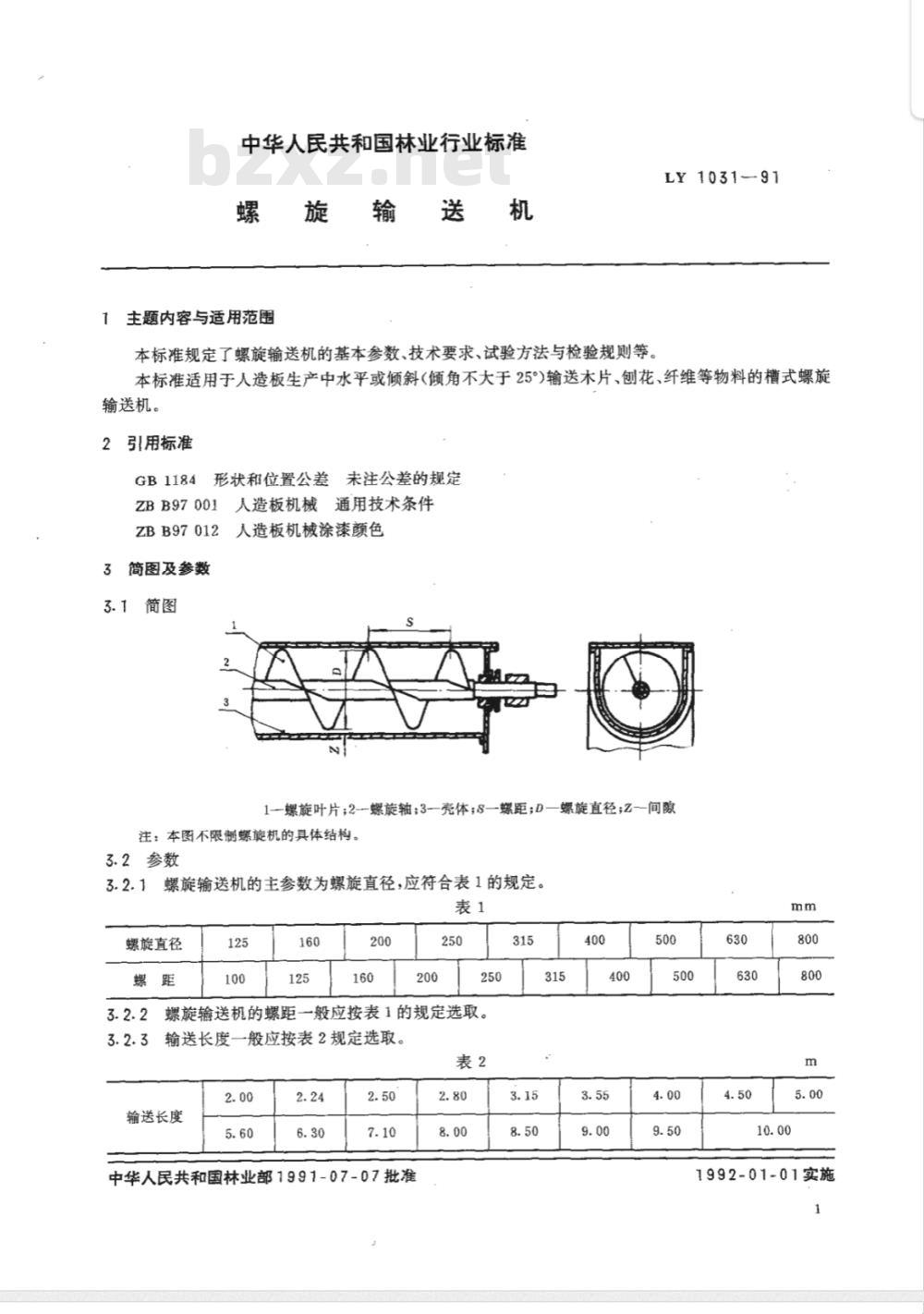

主题内容与适用范围
本标准规定了螺旋输送机的基本参数、技术要求、试验方法与检验规则等LY1031-91
本标准适用于人造板生产中水平或倾斜(倾角不大于25°)输送木片、刨花、纤维等物料的槽式螺旋输送机。
2引用标准
GB1184
形状和位置公差未注公差的规定ZBB97001
ZBB97012
3简图及参数
3.1简图
人造板机械通用技术条件
人造板机械涂漆颜色
1-螺旋叶片;2--螺旋轴;3-壳体;S一螺距;D—螺旋直径;Z一间隙注：本图不限制螺旋机的具体结构。3.2参数
螺旋输送机的主参数为螺旋直径，应符合表1的规定。3.2.1
螺旋直径
螺旋输送机的螺距一般应按表1的规定选取。输送长度一般应按表2规定选取。表2
输送长度
中华人民共和国林业部1991-07-07批准2.80
1992-01-01实施

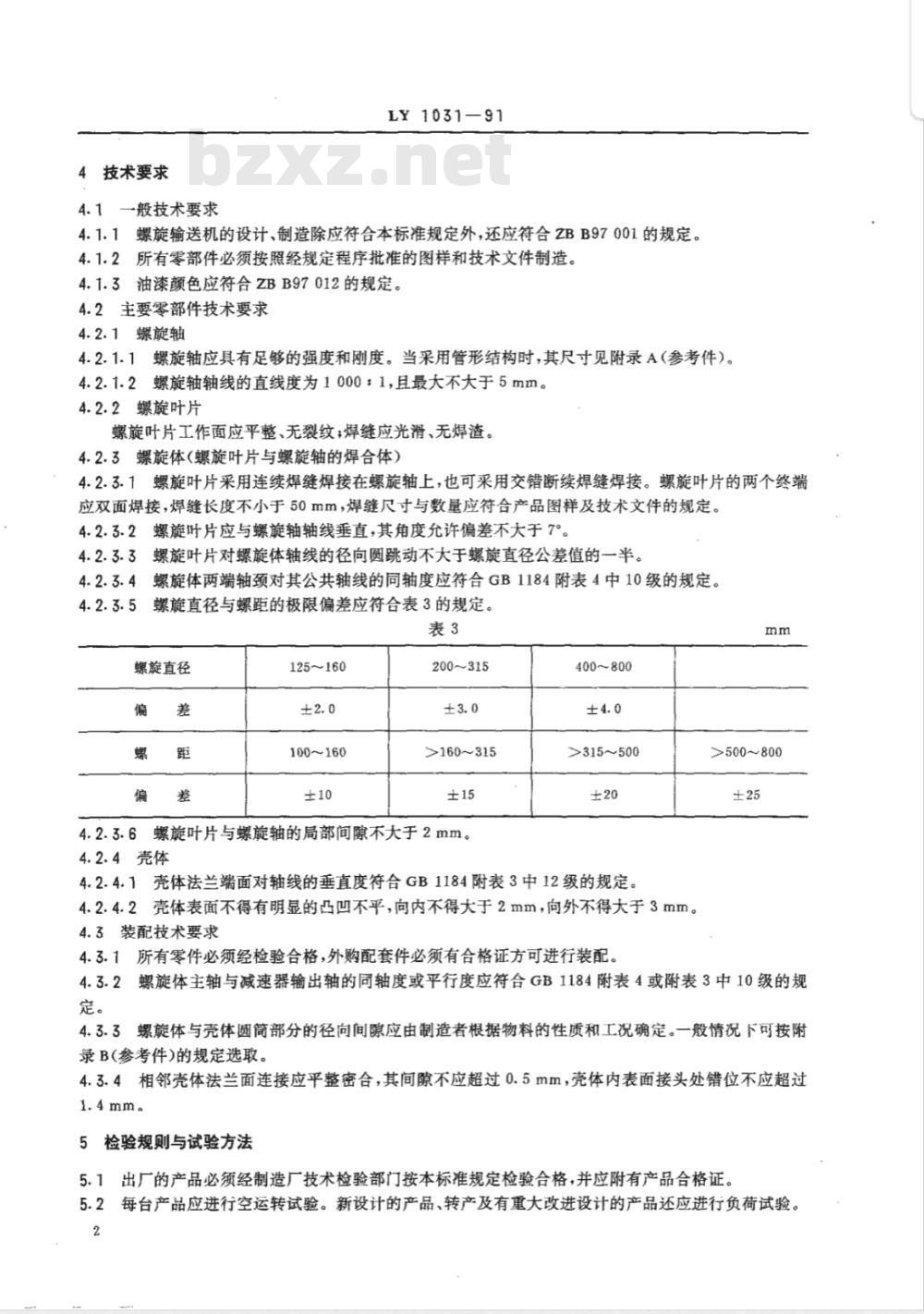

4技术要求
4.1一般技术要求
LY1031-91
4.1.1螺旋输送机的设计、制造除应符合本标准规定外，还应符合ZBB97001的规定。4.1.2所有零部件必须按照经规定程序批准的图样和技术文件制造。4.1.3油漆颜色应符合ZBB97012的规定。4.2主要零部件技术要求
4.2.1螺旋轴
4.2.1.1螺旋轴应具有足够的强度和刚度。当采用管形结构时，其尺寸见附录A（参考件）。4.2.1.2螺旋轴轴线的直线度为1000：1，且最大不大于5mm。4.2.2螺旋叶片
螺旋叶片工作面应平整、无裂纹；焊缝应光滑、无焊渣。4.2.3螺旋体（螺旋叶片与螺旋轴的焊合体）4.2.3.1螺旋叶片采用连续焊缝焊接在螺旋轴上，也可采用交错断续焊缝焊接。螺旋叶片的两个终端应双面焊接，焊缝长度不小于50mm，焊缝尺寸与数量应符合产品图样及技术文件的规定。4.2.3.2螺旋时片应与螺旋轴轴线垂直，其角度允许偏差不大于7。4.2.3.3螺旋叶片对螺旋体轴线的径向圆跳动不大于螺旋直径公差值的一半。螺旋体两端轴颈对其公共轴线的同轴度应符合GB1184附表4中10级的规定。4.2.3.45www.bzxz.net
螺旋直径与螺距的极限偏差应符合表3的规定。表3
螺旋直径
125~160
100~160
200~315
>160~315
4.2.3.6螺旋叶片与螺旋轴的局部间隙不大于2mm。4.2.4壳体
400~800
>315500
4.2.4.1壳体法兰端面对轴线的垂直度符合GB1184附表3中12级的规定。4.2.4.2壳体表面不得有明显的凸凹不平，向内不得大于2mm，向外不得大于3mm。4.3装配技术要求
4.3.1所有零件必须经检验合格，外购配套件必须有合格证方可进行装配。mm
>500800
4.3.2螺旋体主轴与减速器输出轴的同轴度或平行度应符合GB1184附表4或附表3中10级的规定。
螺旋体与壳体圆筒部分的径向间隙应由制造者根据物料的性质和工况确定。一般情况下可按附4.3.3
录B(参考件)的规定选取。
4.3.4相邻壳体法兰面连接应平整密合，其间隙不应超过0.5mm，壳体内表面接头处错位不应超过1.4mm。

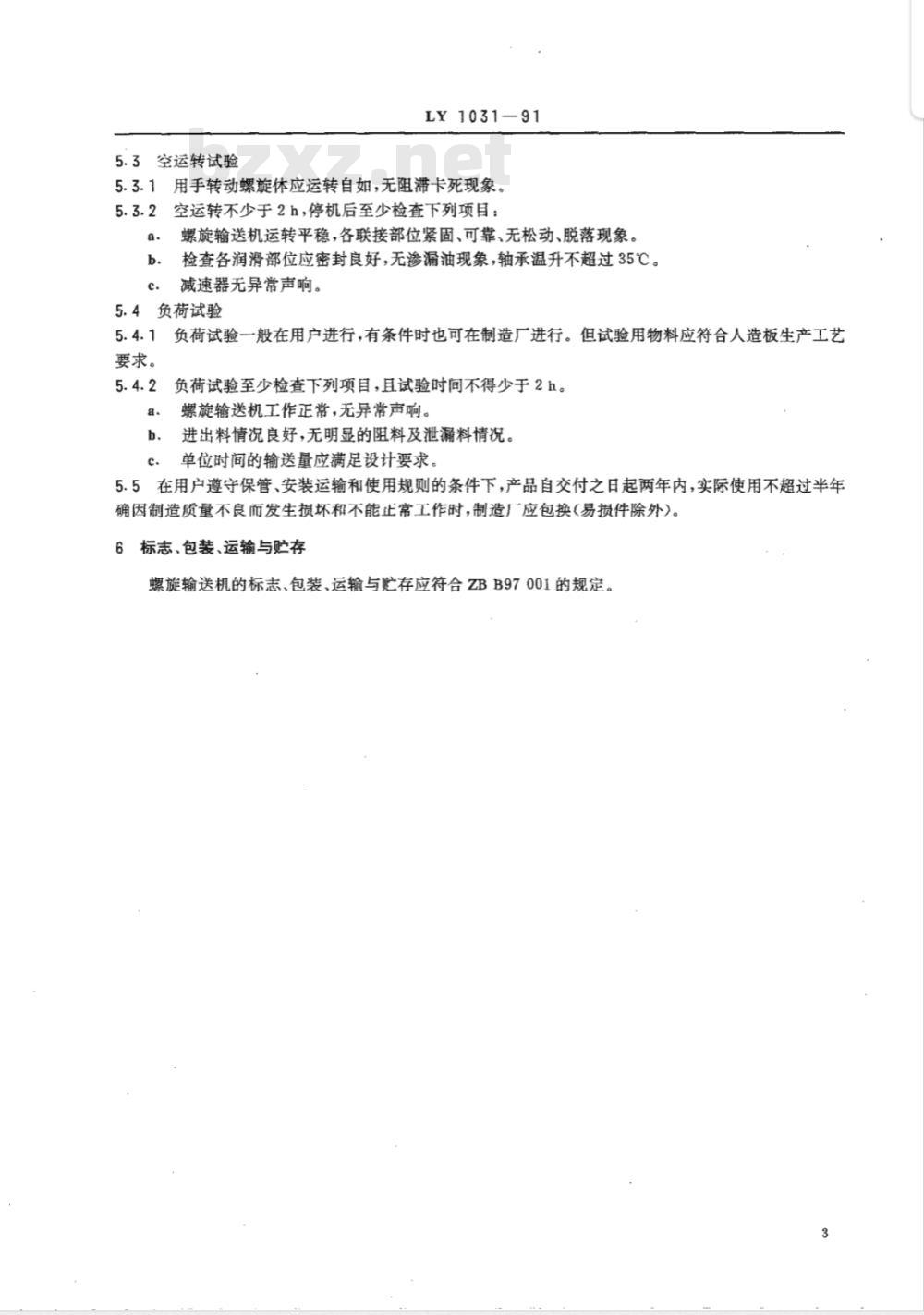

5检验规则与试验方法
5.1出厂的产品必须经制造厂技术检验部门按本标准规定检验合格，并应附有产品合格证。5.2每台产品应进行空运转试验。新设计的产品、转产及有重大改进设计的产品还应进行负荷试验。2
5.3空运转试验
LY1031-91
5.3.1用手转动螺旋体应运转自如，无阻滞卡死现象。5.3.2空运转不少于2h，停机后至少检查下列项目：a.
螺旋输送机运转平稳，各联接部位紧固、可靠、无松动、脱落现象。检查各润滑部位应密封良好，无渗漏油现象，轴承温升不超过35℃。减速器无异常声响。
5.4负荷试验
负荷试验一般在用户进行，有条件时也可在制造厂进行。但试验用物料应符合人造板生产工艺要求。
负荷试验至少检查下列项目，且试验时间不得少于2h。螺旋输送机工作正常，无异常声响。进出料情况良好，无明显的阻料及泄漏料情况。单位时间的输送量应满足设计要求。5.5在用户遵守保管、安装运输和使用规则的条件下，产品自交付之日起两年内，实际使用不超过半年确因制造质量不良而发生损坏和不能止常工作时，制造厂应包换(易损件除外)。标志、包装、运输与贮存
螺旋输送机的标志、包装、运输与贮存应符合ZBB97001的规定。LY1031—91

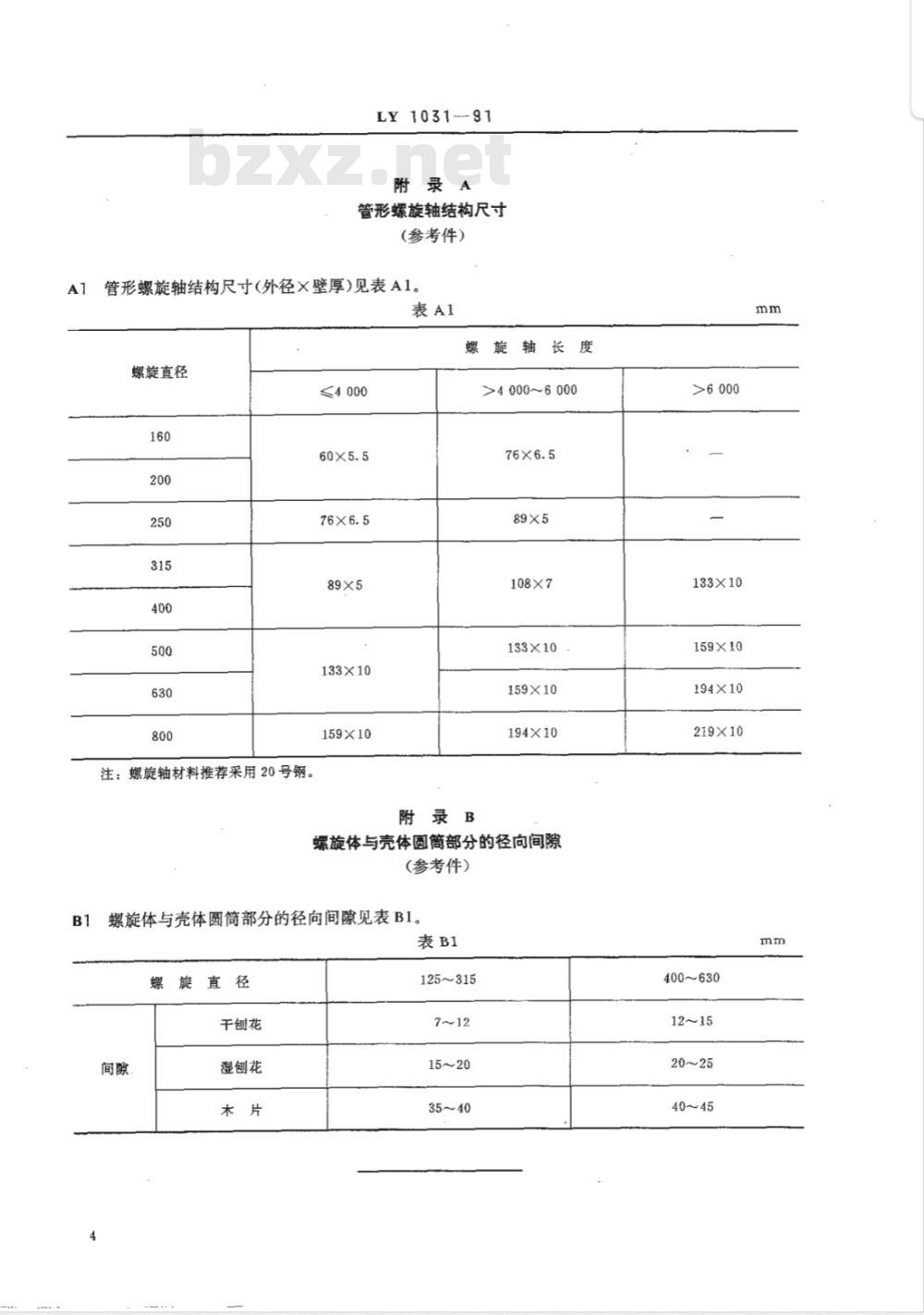

附录A
管形螺旋轴结构尺寸
(参考件）
管形螺旋轴结构尺寸(外径×壁厚)见表A1。A1
螺旋轴长度
螺旋直径
注：螺旋轴材料推荐采用20号钢。≤4 000
133×10
159×10
附录B
>40006000
108×7
133×10
159×10
194×10
螺旋体与壳体圆筒部分的径向间隙(参考件)
螺旋体与壳体圆筒部分的径向间隙见表B1。表B1
螺旋直径
干刨花
湿刨花
125~315
>6 000
133×10
159×10
194×10
219×10
400~630
附加说明：
LY1031-91
本标准由全国人造板机械标准化技术委员会提出。本标准由林业部北京林业机械研究所归口。本标准由云南林业机械厂负责起草。本标准主要起草人赵孝金、吴开萌、杨俊。（京）新登字023号
