【林业行业标准(LY)】 长网成型机制造与验收技术条件

中华人民共和国林业行业标准
长网成型机制造与验收技术条件1主题内容与适用范围
LY 1019—91
本标准规定了长网成型机的技术要求、试验方法、检验规则和标志、包装、运输、贮存等技术要求。本标准适用于湿法生产纤维板的长网成型机。2引用标准
GB1184形状和位量公差未注公的规定ZBB97001人造板机械通用技术条件LY1017长网成型机参数
LY1018长网成型机精度免费标准bzxz.net
JB2759机电产品包装通用技术条件3技术要求
长网成型机的制造和验收除应符合本标准的规定外，还应符合ZBB97 001的规定。3.1
3.2螺栓、螺钉、螺母、垫图等紧固件，除有特殊处理外,均应发黑处理。3. 3凡与加工物料直接接触的零件,均应由耐蚀材料制成,或在接触表面进行耐蚀处理。3.4网前箱内部必须光滑，其调节板上下调整时两端须保持均匀致。3.5辊简（胸辊、预压、压辊、伏撬、导鞭）质量：3.5.1各辊辊面形位公差应符合以下规定：圆度不低于GB1184附表2公差等级9级，索线平行度不低于GB1184附表3公差等级6级，对两端轴颈公共轴线的径向圆跳动不低于GB1184附表4公差等级10级。
注，辊径大于 500 mm 的圆度公整值见附录 A(补充件)。3.5.2各辊辊面粗糙度不应大于 R,3.2;镀铬辊面粗糙度不应大于 R.1.6。包胶辊面应经磨削加工。3.5.3各辑均应校静平衡，不平衡量在案辊辊面上一般不超过自重的1.0%，其余各鞭在辊面上一般不超过自重的 0. 5%。
3.5.4包胶辊简的橡胶层与辑体必须粘合牢固，不得有裂口或脱层现象，橡胶层不得有气泡等缺陷。3. 5. 5镀铬辊简的铬层必须厚度均匀,不得有漏镀、脱层、疏松等缺陷。3.5.6辊简轴承必须有防水装置或措施。3.6机架安装应平直整齐，外观表面应平整光洁。3.7刮刀应与辊面贴合均匀，用塞尺检查最大间不大于 0.3mm。不贴合长度不超过全幅的20%。3.8所有调节机构必须调节灵活、可靠，不得有阻卡现象。3.9长网成型机在制造厂应进行整机试安装或分部试安装，新设计的长网成型机或第一次生产时，应作整机试安装。
中华人民共和国林业部1991-07-07批准1992-01-01实施
4试验方法
LY 1019--91
4.1长网成型机的型式检验包括下列项目的检验和试验。a.
基本参数、尺寸规格的检验；
b。精度检验，
空运转试验，
负荷试验。
4. 2基本参数、尺寸规格的检验基本参数、尺寸规格应符合 LY 1017以及有关设计文件的规定。4.3精度检验
精度应符合LY1018的规定。
4.4空运转试验
空运转试验可在长网成型机分部试安装情况下进行，试验时启动各传动电机，在最大工作速度状态下连续运转1h以上，检验以下各项。4.4.1各传动机构运转必须平稳、协调、可靠，不得有异常噪声和阻卡现象。4.4.2上伏辊和上压辊提升装量动作必须灵活，可靠，辊简起落时两侧应平稳一致。4.4.3拍浆器两侧摄幅应同步一致。4.4.4主传动齿轮接触斑点，沿齿高不得低于40%，沿齿长不得低于50%。4.5负荷试验
负荷试验应在最大工作速度下进行，待机器运转稳定后检验以下各项。4.5.1网前箱内部不得产生挂浆和死角现象，箱体和密封处不得有泄漏。4. 5. 2网带应运行正常,测偏装量灵活可靠。4.5.3机架应无明显振动和变形，各连接处不得有松动。4.5.4伏、压辊加压压力应稳定，液压、气动和真空系统各密封处不得有渗现象。5 检验规则
5.1每台长网成型机均应检验合格后方许出厂，出厂前检验包括空运转试验及几何精度检验。凡因条件限制，在制造厂试验和（或）检验有困难的项目，可在用户处进行。5.2凡避下列情况者，必进行型式检验。试制产品，
产品转厂，
产品结构有重大更改，影响性能者，c.
d。长期停产后再投产的产品。
6标志、包装、运输、贮存
包装箱的制作、装箱要求、包装标志、随机文件等应符合JB2759的规定。180
附加说明：
主参数d
>500~630
>630~800
LY101991

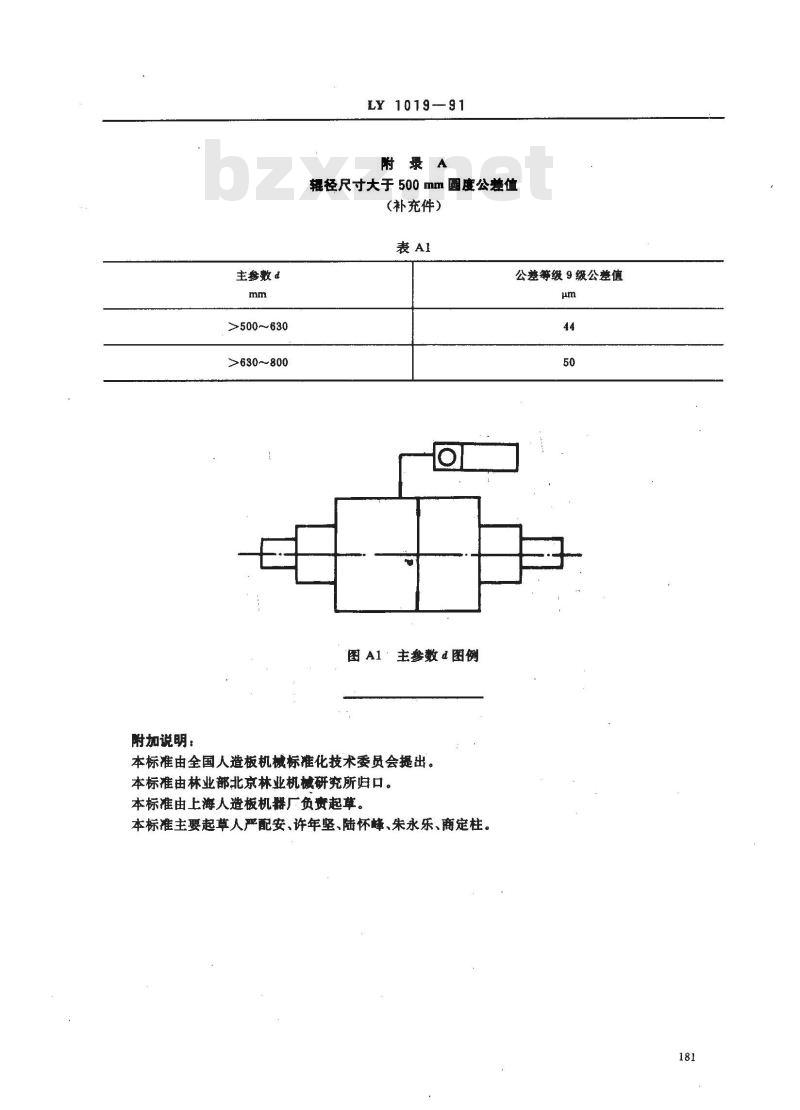

附录A
辑径尺寸大于500mm圆度公差值
（补充件）
公差等级9级公差值
图A1主参数a图例
本标准由全国人造板机械标准化技术委员会提出，本标准由林业部北京林业机械研所归口。本标准由上海人造板机器厂负贵起草。本标准主要起草人严配安、许年坚、陆怀峰、朱永乐、商定柱。181
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
