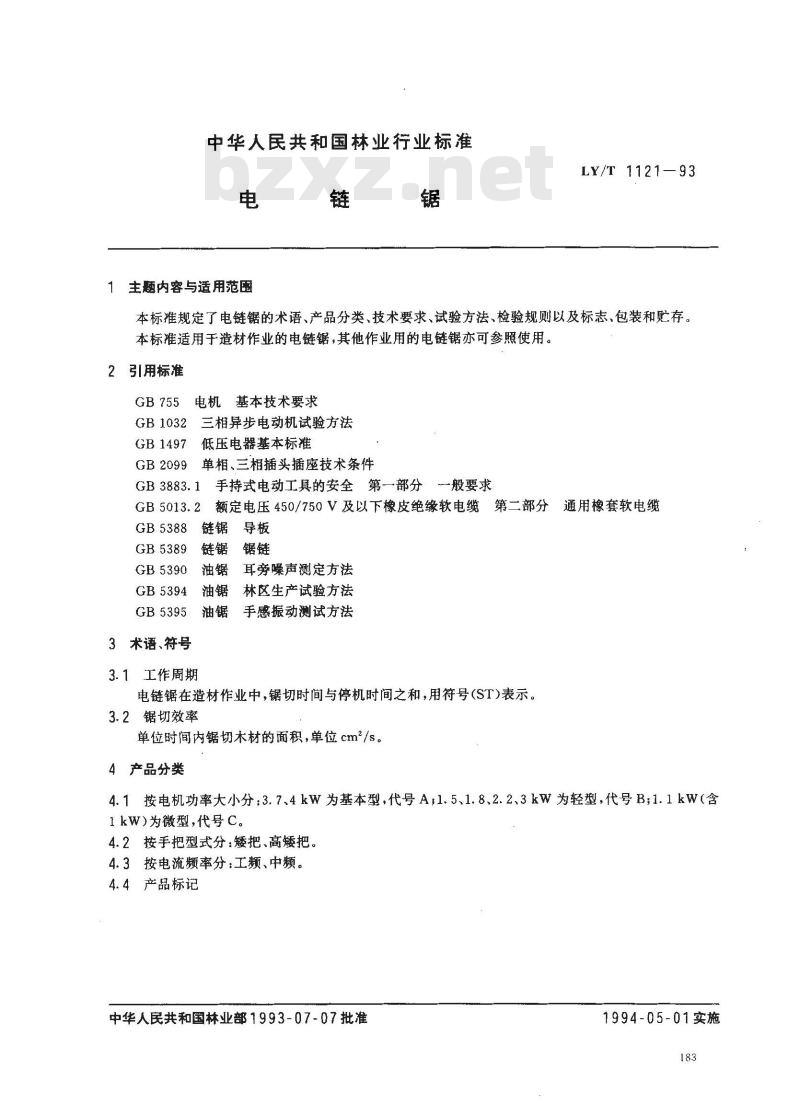

【林业行业标准(LY)】 电链锯

中华人民共和国林业行业标准
主题内容与适用范围
LY/T 1121—93
本标准规定了电链锯的术语、产品分类、技术要求、试验方法、检验规则以及标志、包装和贮存。本标准适用于造材作业的电链锯，其他作业用的电链锯亦可参照使用。2引用标准
电机基本技术要求
三相异步电动机试验方法
GB1032
GB1497
GB2099
低压电器基本标准
单相、三相插头插座技术条件
手持式电动工具的安全　第一部分　一般要求额定电压450/750V及以下橡皮绝缘软电缆第二部分通用橡套软电缆
GB 5013. 2
GB5388
GB5389
GB5390
GB5394
GB5395
3术语、符号
链锯导板
3.1工作周期
耳旁噪声测定方法
林区生产试验方法
手感振动测试方法
电链锯在造材作业中，锯切时间与停机时间之和，用符号(ST)表示。锯切效率
单位时间内锯切木材的面积，单位cm2/s。4产品分类
4.1按电机功率大小分：3.7、4kW为基本型，代号A；1.5、1.8、2.2、3kW为轻型，代号B;1.1kW（含1kW)为微型，代号C。
4.2按手把型式分：矮把、高矮把。4.3按电流频率分：工频、中频。4.4产品标记
中华人民共和国林业部1993-07-07批准1994-05-01实施

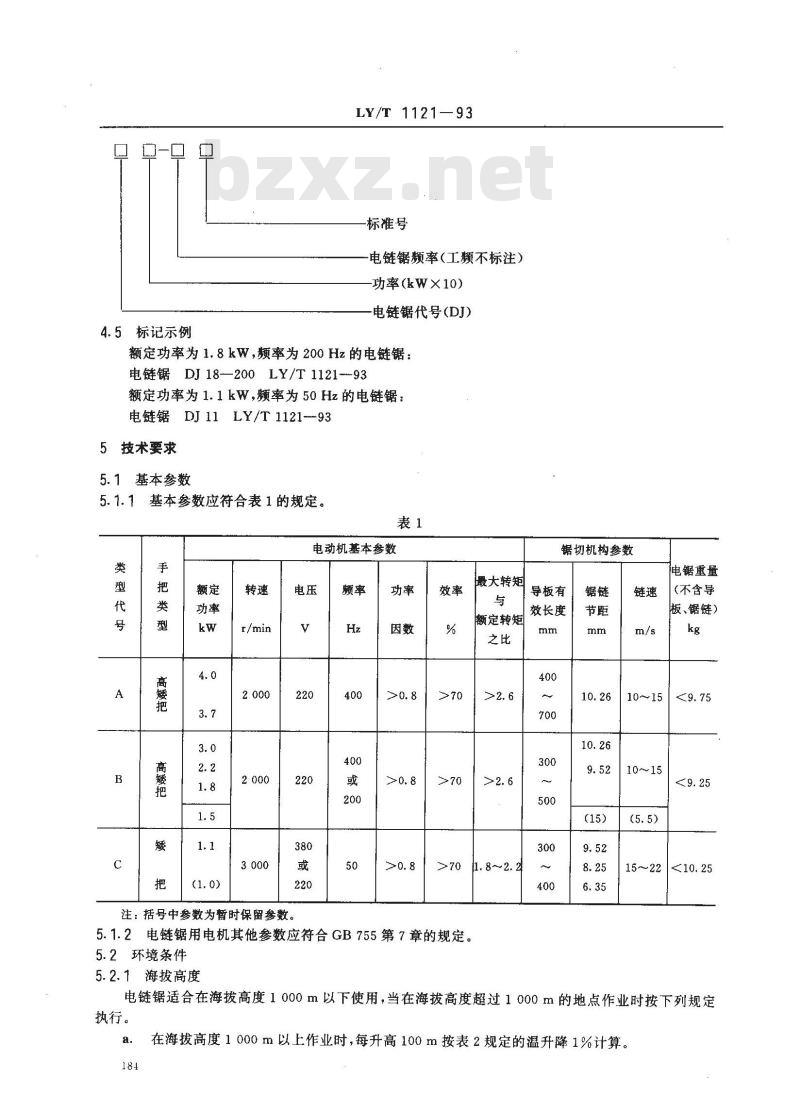

4.5标记示例
LY/T 1121—93
标准号
电链锯颊率(工颊不标注）
功率(kW×10)
电链锯代号(DJ)
额定功率为1.8kW，频率为200Hz的电链锯：电链锯DJ18-—200LY/T1121--93额定功率为1.1kW，频率为50Hz的电链锯：电链锯 DJ11 LY/T 1121-93
5技术要求
5.1基本参数
5.1.1基本参数应符合表1的规定。表1
电动机基本参数
注：括号中参数为暂时保留参数。频率
大转矩
额定转矩
1.8～2.2
5.1.2电链锯用电机其他参数应符合GB755第7章的规定。5.2环境条件
5.2.1海拔高度
锯切机构参数
导板有
效长度
10～15
10～15
电锯重量
（不含导
板、锯链）
15~~22<10.25
电链锯适合在海拔高度1000m以下使用，当在海拔高度超过1000m的地点作业时按下列规定执行。
在海拨高度1000m以上作业时，每升高100m按表2规定的温升降1%计算。测量方法
温度计法
“均布”电阻法
端部A级绝缘
LY/T 1121—93
端部E级绝缘

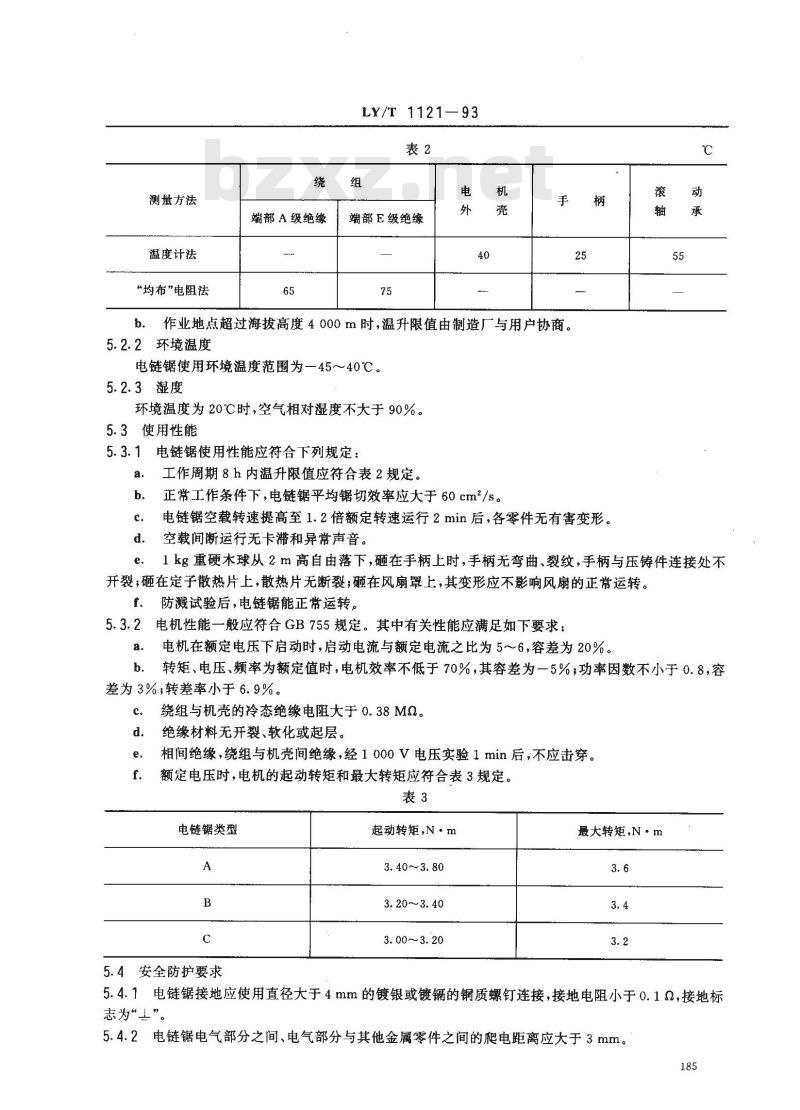

作业地点超过海拔高度4000m时，温升限值由制造厂与用户协商。b.
5.2.2环境温度
电链锯使用环境温度范围为一45～40℃。5.2.3湿度
环境温度为20℃时，空气相对湿度不大于90%。5.3使用性能bzxZ.net
电链锯使用性能应符合下列规定：5.3.1
工作周期8h内温升限值应符合表2规定。正常工作条件下，电链锯平均锯切效率应大于60cm2/s。25
电链锯空载转速提高至1.2倍额定转速运行2min后，各零件无有害变形。d，空载间断运行无卡滞和异常声音。滚
1kg重硬木球从2m高自由落下，砸在手柄上时，手柄无弯曲、裂纹，手柄与压铸件连接处不e.
开裂，砸在定子散热片上，散热片无断裂；砸在风扇罩上，其变形应不影响风扇的正常运转。f.
防溅试验后，电链锯能正常运转，电机性能一般应符合GB755规定。其中有关性能应满足如下要求：5.3.2
电机在额定电压下启动时，启动电流与额定电流之比为5～6，容差为20%。转矩、电压、频率为额定值时，电机效率不低于70%，其容差为一5%，功率因数不小于0.8，容差为3%转差率小于6.9%。
绕组与机壳的冷态绝缘电阻大于0.38MQ。绝缘材料无开裂、软化或起层。相间绝缘，绕组与机壳间绝缘，经1000V电压实验1min后，不应击穿。额定电压时，电机的起动转矩和最大转矩应符合表3规定。表3
电链锯类型
5.4安全防护要求
起动转矩，N·m
3.40~3.80
3.20~3.40
3.00~3.20
最大转矩,N·m
5.4.1电链锯接地应使用直径大于4mm的镀银或镀镉的铜质螺钉连接，接地电阻小于0.12，接地标志为“”。
5.4.2电链锯电气部分之间、电气部分与其他金属零件之间的爬电距离应大于3mm。185
LY/T 1121—93

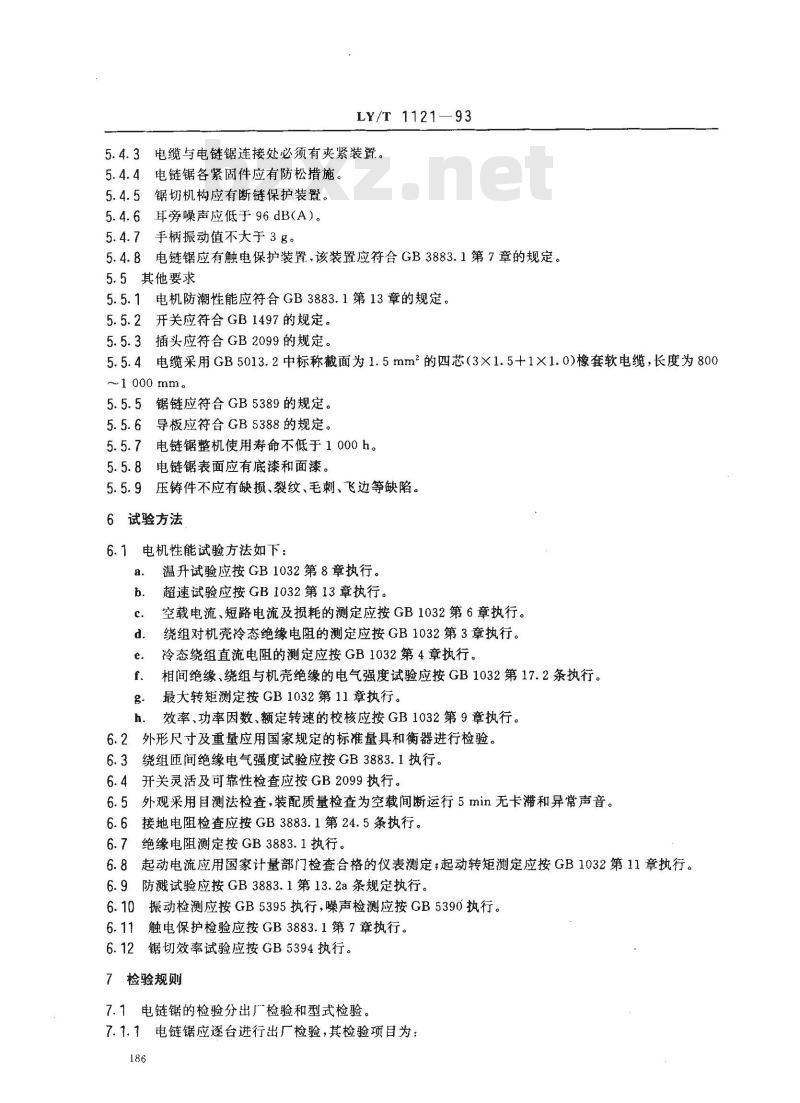

5.4.3电缆与电链锯连接处必须有夹紧装置。5.4.4电链锯各紧固件应有防松措施。5.4.5锯切机构应有断链保护装置。5.4.6耳旁噪声应低于96dB(A)。5.4.7手柄振动值不大于3g。
5.4.8电链锯应有触电保护装置，该装置应符合GB3883.1第7章的规定。5.5其他要求
5.5.1电机防潮性能应符合GB3883.1第13章的规定。5.5.2开关应符合GB1497的规定。5.5.3插头应符合GB2099的规定。5.5.4电缆采用GB5013.2中标称截面为1.5mm2的四芯（3×1.5+1×1.0)橡套软电缆，长度为800~1000mm。
5.5.5锯链应符合GB5389的规定。5.5.6导板应符合GB5388的规定。5.5.7电链锯整机使用寿命不低于1000h。5.5.8电链锯表面应有底漆和面漆。5.5.9压铸件不应有缺损、裂纹、毛刺、飞边等缺陷。6试验方法
6.1电机性能试验方法如下：
温升试验应按GB1032第8章执行。超速试验应按GB1032第13章执行。空载电流、短路电流及损耗的测定应按GB1032第6章执行。绕组对机壳冷态绝缘电阻的测定应按GB1032第3章执行。冷态绕组直流电阻的测定应按GB1032第4章执行。相间绝缘、绕组与机壳绝缘的电气强度试验应按GB1032第17.2条执行。最大转矩测定按GB1032第11章执行。效率、功率因数、额定转速的校核应按GB1032第9章执行。外形尺寸及重量应用国家规定的标准量具和衡器进行检验。6.2
绕组匝间绝缘电气强度试验应按GB3883.1执行。6.3
开关灵活及可靠性检查应按GB2099执行。6.4
6.5外观采用目测法检查，装配质量检查为空载间断运行5min无卡滞和异常声音。6.6接地电阻检查应按GB3883.1第24.5条执行。6.7绝缘电阻测定按GB3883.1执行。6.8起动电流应用国家计量部门检查合格的仪表测定；起动转矩测定应按GB1032第11章执行。6.9防溅试验应按GB3883.1第13.2a条规定执行。6.10振动检测应按GB5395执行，噪声检测应按GB5390执行。6.11触电保护检验应按GB3883.1第7章执行。6.12锯切效率试验应按GB5394执行。7检验规则

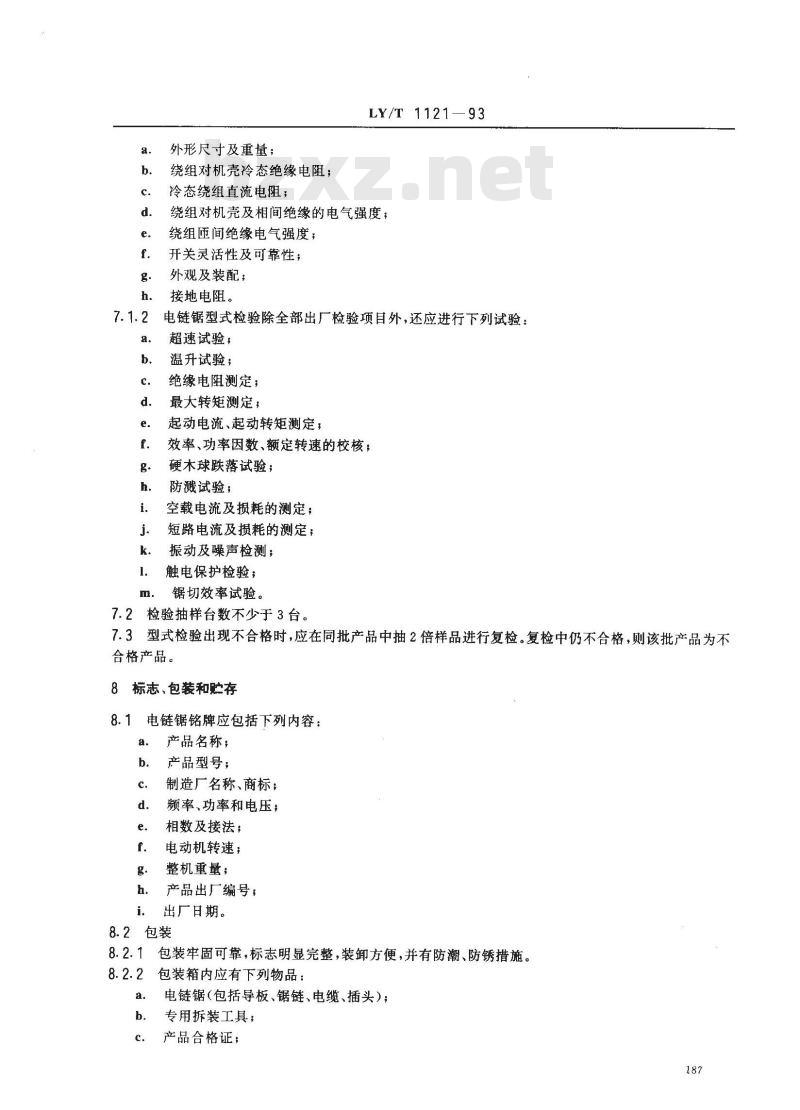

7.1电链锯的检验分出厂检验和型式检验。7.1.1电链锯应逐台进行出厂检验，其检验项目为：186
外形尺寸及重量；
绕组对机壳冷态绝缘电阻；
冷态绕组直流电阻；
LY/T 1121-93
绕组对机壳及相间绝缘的电气强度；绕组匝间绝缘电气强度；
开关灵活性及可靠性；
外观及装配；
接地电阻。
电链锯型式检验除全部出厂检验项目外，还应进行下列试验：超速试验；
温升试验；
绝缘电阻测定；
最大转矩测定；
起动电流、起动转矩测定；
效率、功率因数、额定转速的校核；硬木球跌落试验；
防溅试验；
空载电流及损耗的测定；
短路电流及损耗的测定；
振动及噪声检测；
触电保护检验；
锯切效率试验。
7.2检验抽样台数不少于3台。
型式检验出现不合格时，应在同批产品中抽2倍样品进行复检。复检中仍不合格，则该批产品为不合格产品。
8标志、包装和贮存
电链锯铭牌应包括下列内容：
产品名称；
产品型号，
制造厂名称、商标；
频率、功率和电压；
相数及接法；
电动机转速；
整机重量；
产品出厂编号；
出厂日期。
8.2包装
包装牢固可靠，标志明显完整，装卸方便，并有防潮、防锈措施。8.2.21
包装箱内应有下列物品：
电链锯（包括导板、锯链、电缆、插头）；专用拆装工具；
产品合格证；
产品使用说明书；
装箱单。
包装箱上注明如下项目：
产品名称及型号；
产品标准编号；
包装箱编号；
包装总重；
箱体外形尺寸
制造厂全名；
LY/T 1121--93
运输标志，如“小心轻放”、“切勿受潮”等。8.2.4电链锯应装在干燥的木质或硬纸箱内，且用木挡或泡沫硬塑挡固定。8.3贮存
产品应放在干燥、通风的库房内；库房内无有害气体；
严禁与腐蚀性化学品或含有腐蚀性化学品的产品同库存放。附加说明：
本标准由中华人民共和国林业部提出。本标准由全国林业机械标准化技术委员会归口。本标准由黑龙江省本材采运研究所负责起草。本标准主要起草人王启生、王德源、刘勤、刘易善、黄晓山、刘兴盛。188
