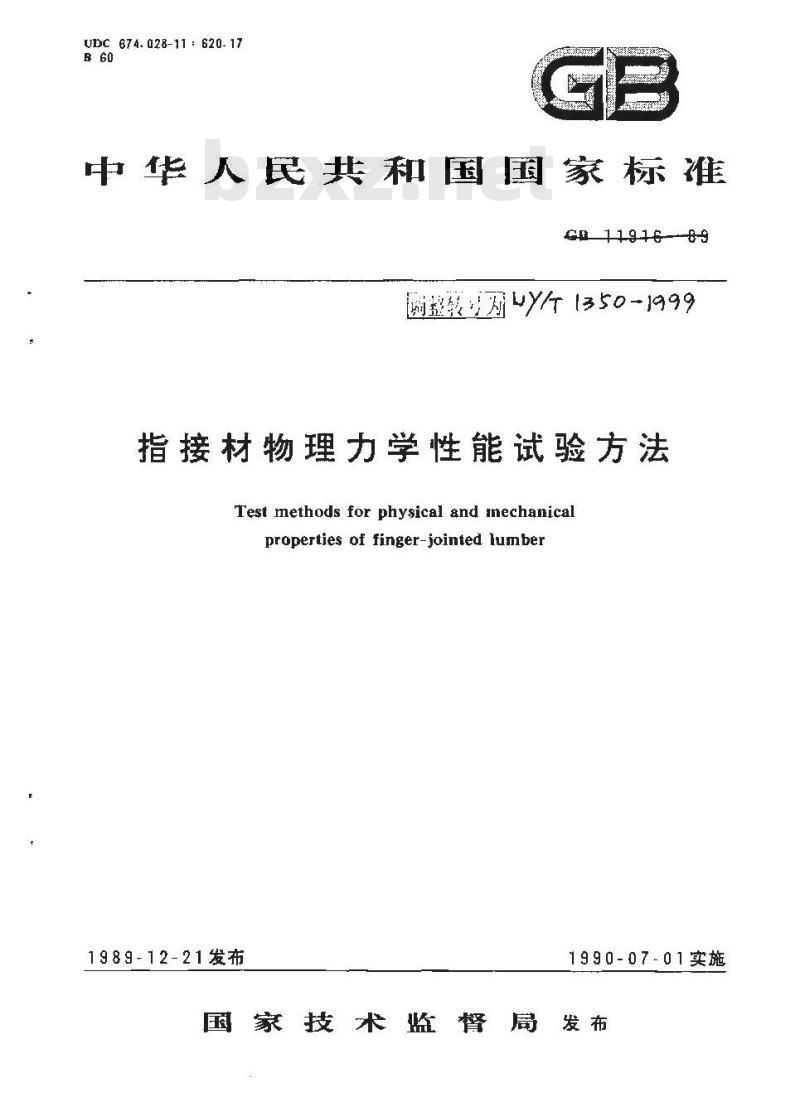

【林业行业标准(LY)】 指接材物理力学性能试验方法

UDC 674. 028-11 : 620. 17
中华人民共和国国家标准
GR 11916---B9
热1350-1999
指接材物理力学性能试验方法
Test methods for physical and inechanical properties of finger-jointed lumber1989-12-21发布
1990-07-01实施
国家技术监督局发布

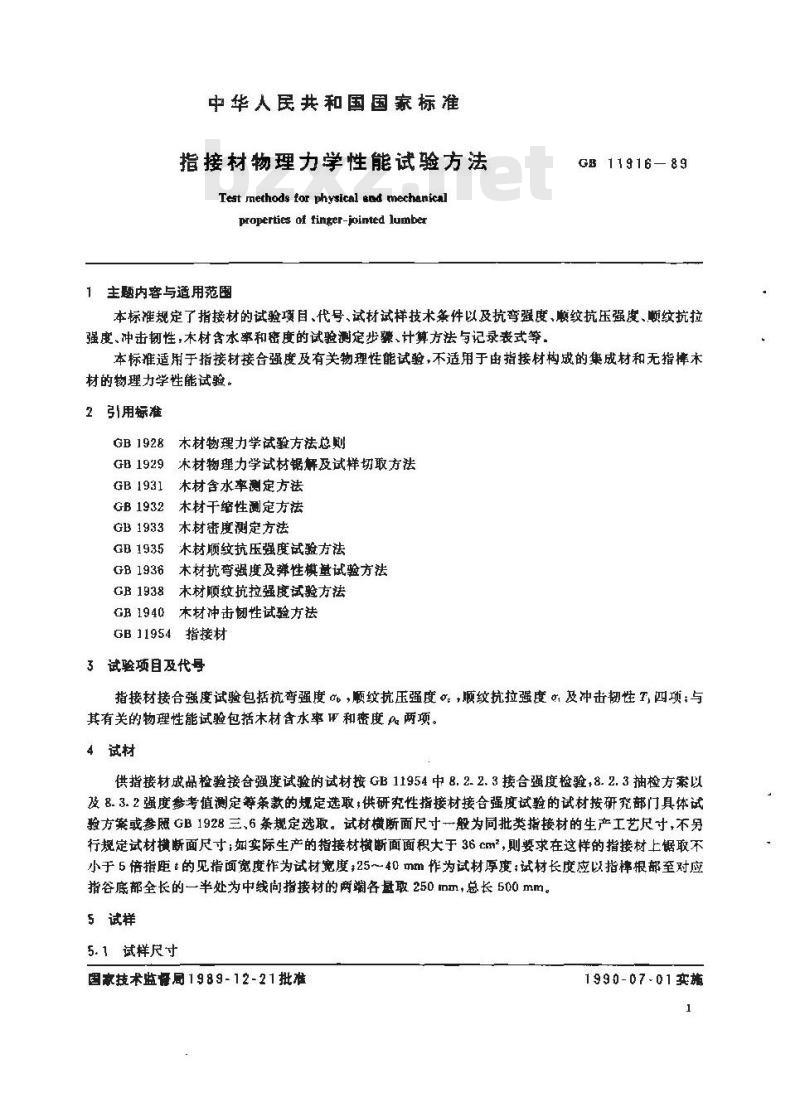

中华人民共和国国家标准
指接材物理力学性能试验方法
Test methods for physical and mechanicalproperties of finger-jointed lumber1主题内容与道用范围
GB11916—89
本标准规定了指接材的试验项目、代号、试材试样技术条件以及抗弯强度、顺纹抗压强度、顺纹抗拉强度、冲击韧性，术材含水率和密度的试验测定步骤、计算方法与记录表式等。本标推适用于指接材接合强度及有关物理性能试验，不适用于由指接材构成的集成材和无指摔木材的物理力学性能试验。
2引用娠准
GB 1928本材物理力学试验方法总则GB1929木材物理力学试材锯解及试样切取方法GB1931木材含水率测定方法
GB1932木材干缩性测定方法
GB1933木材密度测定方法
GB1935木材顺纹抗压强度试验方法木材抗弯强度及葬性模量试验方法GB1936
GB1938
木材顺纹抗拉强度试验方法
GR1940
木材冲击韧性试验方法
GB 11954
指接材
3试验项目及代号
指接材接合强度试验包括抗弯强度 α，顺纹抗压强度α。顺纹抗拉强度1及冲击韧性T,四项；与其有关的物理性能试验包括木材含水率W和密度Pe两项。4试材
供指接材成品检验接合强度试验的试材按GB11954中8.2.2.3接合强度检验，8.2.3抽检方案以及8.3.2强度参考值测定等条款的规定选取，供研究性指接材接合强度试验的试材按研究部门具体试验方案或参照GB1928三、6条规定选取。试材树断面尺寸一般为同批类指接材的生产工艺尺寸，不另行规定试材横断面尺寸：如实际生产的指接材树断面面积大于36心m，则要求在这样的指接材上锯取不小于 5倍指距 t的见指面宽度作为试材宽度:25~～40 mm作为试材厚度；试材长度应以指摔根部至对应指谷底部全长的一半处为中线尚指接材的两端各量取250mm，总长500mm。5试样
5.1试样尺寸
固家技术监餐同 1 9 8 9 - 12 - 2 1 批准1990-07-01实施

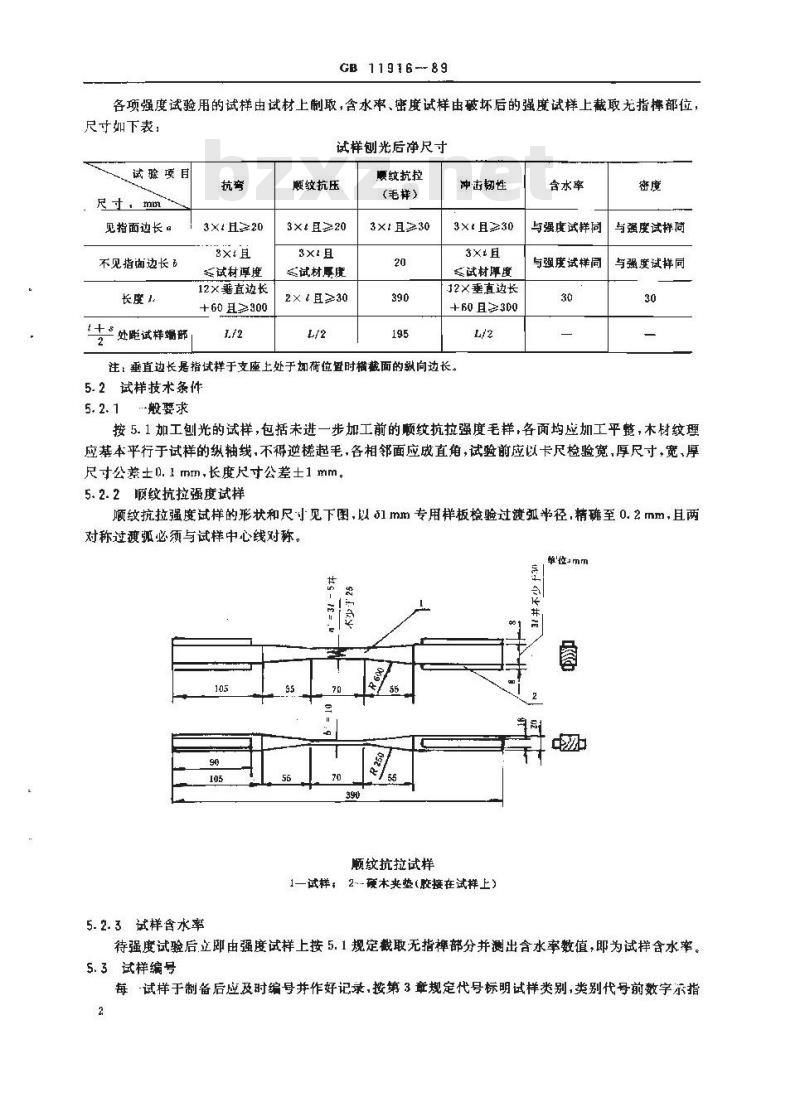

GB 11916-89
各项强度试验用的试样由试材上刷敢，含水求、密度试样电破坏后的强度试样上截取无指摔部试尺寸如下表，
试样刨光后净尺寸
试验项目
见指面边长！
不见指面边长
长度1
十处距试样端部
3×1且220
3xt直
试材厚度
12×垂直边长
+60300
顺纹抗压
3×1且
公试材厚
2×230
顺纹抗拉
毛样）
3×/且230
冲击韧性
3×t且230
3×t且
心试材厚度
J2×垂直边长
+60且300
注：垂直边长是指试样于支座上处于加荷位直时橘截面的纵向边长。5.2试样技术条件
5.2.1般要求
含水率
与强度试样同
与强度试样同
与强度试样同
与强度试样同
按5.1加工刨光的试样，包括未进一步加工前的顺纹抗拉强度毛样，各面均应加工平，木材纹理应基本平行于试样的纵轴线，不得逆槎起毛，各相邻面应成直角，试验前应以卡尺检验宽,厚尺寸，宽、厚尺寸公差±0.1 mm,长度尺寸公差士1 mm。5.2.2顺纹抗拉强度试样
顺纹抗拉强度试样的形状和尺小见下图，以51mm专用样板检验过渡弧半径.精确至0.2mm，且两对称过覆弧必须与试样中心线对称。:#
5.2.3试样含水率
顺纹抗拉试样
1一试样，2-硬本夹垫(胶接在试样上)单位>mm
待强度试验后立即由强度试样上按5.1规定截取无指摔部分并测出含水率数值，即为试样含水率。5.3试样编号
每试样于制备后应及时编号并作好记录，按第3章规定代号标明试样类别,类别代号前数字示指2

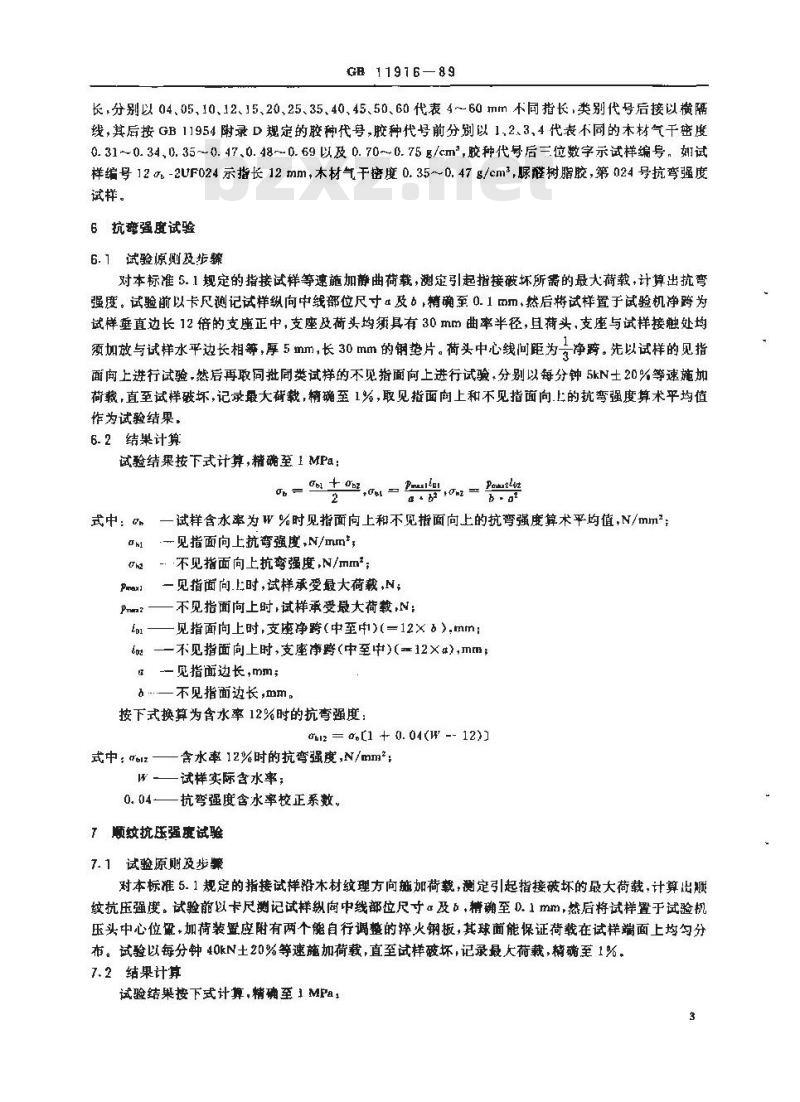

GB 11916-89
长，分别以04、05,10、12、15、20、25、35、40、45、50、60代表 4～60 mm不同指长,类别代号后接以横隔线,其后按 GB 11954 附录 D 规定的腔种代号,胶种代号前分别以 1,2. 3,4 代表不同的材气干密度0. 31 ~~0. 34,0. 35~ 0. 47、0. 48~~0. 69 以及 0. 70~~0. 75 区/cm,胶种代号后=位数字示试样编号。如试样编号 12 α-2uF024示指长 12 mm,木材气干密度 0. 35~0. 47 g/cm2,脲醛树脂胶,第 024号抗弯强度试样。
6抗变强度试验
6.1试验源则及步骤
对本标准5.1规定的指接试样等速施加静曲荷载，测定引起指接破坏所需的最大荷载，计算出抗弯强度。试验前以卡尺测记试样纵向中线部位尺寸a及,精确至 0. 1 mm,然后将试样置于试验机净跨为试样垂直边长12倍的支座正中,支座及荷头均须具有 30 mm曲率半径，且荷头,支座与试样接触处均须加效与试样水平边长相等，厚5mm，长30mm的钢垫片。荷头中心线间距为亏净跨。先以试样的见指面向上进行试验，然后再取同批同类试样的不见指面向上进行试验，分别以每分钟5kN土20%等速施加荷载，直至试样破坏，记录最大萄载，精确至1%，取见指面向上和不见指面向.上的抗弯强度算术平均值作为试验结果，
6-2结果计算
试验结果按下式计算,精确至 1 MPa:Co ,ot
Pruita
Poanto
式中：c一试样含水率为W%时见指面向上和不见指面向上的抗背强度算术平均值,N/mm;l见指面向上抗弯强度，N/mm，
Ohz-.不见指面向上抗弯强度，N/mm*；Pra一见指面向上时，试样承变最大荷载，N；Pmn2
不见指面向上时，试样承受最太荷载,N:见指面向上时,支座净跨(中至中1)(=12× ),mm：to——不见指面向上时，支座净（中至中）(12×a),mm；—见指面边长,mm；
不见指面边长，mm
按下式换算为含水率12%时的抗弯强度：12 = α,[1 +- 0. 04(W -- 12))含水率12%时的抗弯强度,N/mm*：式中; eiz
W-—试样实际含水率；
0.04—抗弯强度含水率校正系数。7顺纹抗压强度试验
7.1试验原则及步骤
对本标准5.1规定的指接试样木材纹理方向箍加荷载，测定引起指接破坏的最大荷载，计算出顺纹抗压强度。试验前以卡尺测记试样纵向中线部位尺寸a及，精确至0.1mm,然后将试样置于试验机压头中心位量，加荷装蟹应附有两个能自行调整的率火钢板，其球面能保证荷载在试样端面上均匀分布。试验以每分钟40kN土20%等速施加荷截，直至试样破坏，记录最大荷载，精确至1%，7.2结果计算
试验结果按下式计算，精确至 1 MPas3

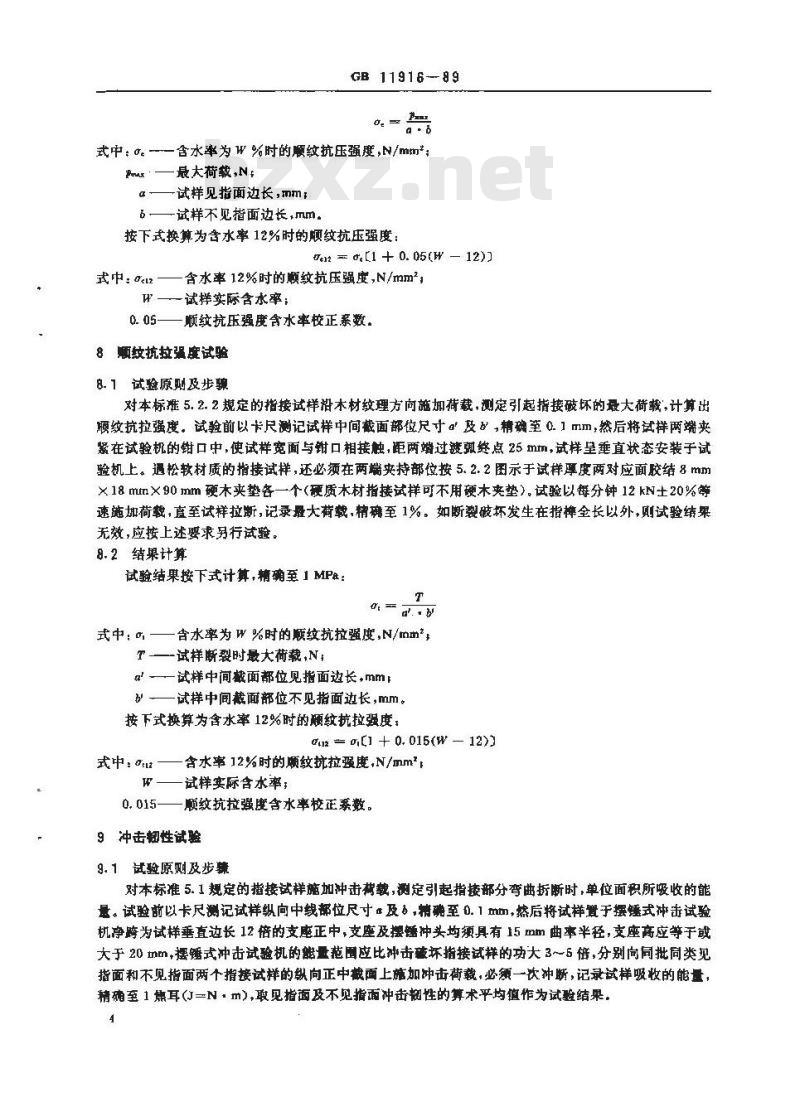

GB 11916--89
式中：c。含水率为w%时的顺纹抗压强度,N/mm*；Pux—最大荷载,Nt
a—试样见指面边长，mm：
6一→试样不见指面边长，mm.
按下式换算为含水率12%时的顺纹抗压强度：ge2 =- a.[1 + 0. 05(W - 12))式中：0e12
含水率12%时的纹抗压强度,N/mmW—试样实际含水率；
0. 05——顺纹抗压强度含水率校正系数。8顺纹抗拉强度试验
8.1试验原贴及步骤
对本标摊5.2.2规定的指接试样沿木材纹理方向施加荷载，测定引起指接破坏的录大荷载，计算出顺纹抗拉强度。试验前以卡尺测记试样中间截面部位尺寸α及5，精确笙0.1mm，然后将试样两端夹紧在试验机的钳口中，使试样宽面与钳口相接触，距两端过镀独终点25mm，试样皇垂直状态安装于试验机上。遇松软材质的指接试样，还必须在两端夹持部位按5.2.2图示于试样厚度两对应面胶结8mm×18mm×90mm硬木夹垫各一个（硬质本材指接试样可不用硬木夹垫），试验以每分钟12kN土20%等速施加荷载，真至试样拉断，记录量大衡载，精糖至1%。如断裂破坏发生在指样全长以外，见试验结果无效，应按上述要求另行试验。8.2结果计算
试验结果按下式计算,精确至 1 MPa :T
式中： ,——含水率为 W %时的顺纹抗拉强度,N/mm*T试样断裂时最大荷载,N;
a—试样中间载面都位见指面边长，mm试样中间截面部位不见指面边长，mm。按下式换算为含水率12%时的顾纹抗拉强度，u2 = 1 + 0. 015(W — 12))
式中：2—
含水率12%时的较扰拉强度N/mml试样实际含水率：
0, 015—顺纹抗拉强度含水率校正系数。9 冲击韧性试验
9.1试验原及步
对本标准 5. 1规定的指接试样施加冲击满载,测定引起指接部分弯曲断时,单位面积所吸收的能量。试验前以卡尺测记试样纵向中线部位尺寸a及,精确至 0.1 mm,然后将试样置于摆锤式冲击试验机净跨为试样垂直逆长 12 倍的支座正中,支座及摆糖冲头均须具有 15 mm 曲率半径,支座高应等于或大于20mm，摆锤式冲击试验机的量范围应比冲击磁坏指接试样的功大35借，分别向同批同类见指面和不见指面两个指接试样的纵向正中截面上施加冲击荷载裁，必须一次冲，记录试样吸收的能量，精确至1集耳(J二N·m）,取见指面及不见指而冲击韧性的算术平均值作为试验结果。4
9.2结果计算
GB 11916—89
试验结果按下式计算，精确至0.1J/cm*：T,a,T-ATe -
试样含水率为W%时见指面向上和不见指面向上的冲击韧性平均值，J/cm，式中:T —:
Ti见指面向上冲击韧性.J/cm*
T不见指面向上冲击韧性,J/cm2;A见指面向上时，试样吸收的能量,IAz不见指面向上时，试样吸收的能盘,Jd——试样见指面边长,cm；
一一试样不见指面边长，cm。
按下式换算为含水率12%时的冲击韧性：Tn2 - T(1 + 0. 02(W — 12))
含水率 12%时的冲击趣性,J/cm，式中，T ——
W-——试样实际含水率：
0. 02——冲击韧性含水率校正系数(9%~15%含水率时有效)。10木材含水率的测定
10.1调定原抑及步骗
按本标准5.1规定的试样尺寸，由强度试样上指摔两端无指摔部位各截取一块正常木材作为含水率测定试样，其中抗弯、嗮纹抗拉和冲击韧性试样应于强度试验指摔断裂后截取，经干燥至恒定重最后，用精确称重方法测定该试样损失的章量，即所含水分的重量，计算其占绝干木材重量的百分率。用同样方法测得上述两块试样含水率的算术平均值作为试验结果。试样截取后立即以天平称重,精确至 0.001 8,然后将试样放入烘箱,以 103士2℃的摄度烘于 10 h,进行第一次称置，以后每隔 2 h称重一次,直至连续两次称重之差不超过 0.002 多时,即可规为绝干，绝干称重精确至其质量的0.5%，每次自烘箱取出的试样均应先放入盛有吸收剂的玻璃干燥器中经冷却至室温后,始能取出并立即称重。凡指接试样所含树脂胶挥发性有机物超过测定误差时，应先进行真空脱脂干燥后，再按上述方法精确称重
本标准允许采用附有微波传感器的直读式含水率测定器，但必须达到本标准规定的检测精度。10.2结果计算
测定结果接下式计算，精确至1%：W%W1=元1×100%W,=*2×100%
式中：W一一试样指棒两端无指样部位各截取一块含水率试块测定含水率的算术平均值：W，“一试样指摔一端无指样部位截取一块含水事试块的测定含水率；W\试样指样另一端无指摔部位截取一块含水率试块的测定含水率，m]、2——试样指梯两端无指棒部位敲取的含水率试块干煤前重量，8:mll,m，——上述含水率试块绝干后重量,g。11本材密度的测定
11. 1 测定源则及步骤
按本标准5.1规定的试祥尺寸，由强度试祥上指样两端无指摔部位各截取一块正常带木材作为密度5
GB 1191689
测定试样，其中抗弯、顺纹抗拉和冲击韧性试样应于强度试验指摔断裂后截取。以干分尺各对称轴中心位置测量试样横截面达长 α、3 以及长度 L ,精确至 0. 01 mm,算出试样体积,糖确至 0. 01 cm,随即以精密天平称重，精确至 0.0016,据此计算单位体积的重量，作为试样气干密度%。用同样方法测得上述两块试样气干密度的算术平均值作为试验结果。71.2结果计算
测定结果按下式计算，精确至0.001g/cm：pp-—
V+Pan
试样指摔两端无指样部位各截取一块密度试块测定木材气干密度的算术平均值+8/cm；武中：P一
Al——试样指梯一端无指棒部位裁取一块密度试块的气干密度，g/cm；P：一一试样指样另一端无指棒部位截取一块密度试块的气干密度，B/cm；m，—试样指样-端无指摔部位裁取密度试块的重量，名n2—试样指摔另一端无指样部位截取密度试块的重量8试样指裤一端无指樽部位裁取密度试快的体积，cm；Ve
V一一试样指样男一端无指样部位截取密度试块的体积，m。按下式换算为含水率 12%时的木材气干密度Pa2 = P,C1 - 0. 01(1 - K)(W - 12))式中：Palz—
含水率12%时的木材气干密度，/c切；W——试样实际含水率;
K —体积干缩系数,按 GB 1932 有关规定计算。12试验报告
指接材物理力学性能试验报告应包括以下内容：试件生产单位，取件日期和主要技术参数，包括指长、胶种，树种、见指面类别和数量等。B.
试样编号、复检尺寸和制作日期。b.
各项试验记录和计算数据，包括最大荷载，加荷速度、受压面积、体积、称重，试验时室温，相对湿度，计算强度值，含水率，气干密度以及必要的算术平均值等。试验设备，量具记要。
其它必须说明的事项。
试验时间、地点及试验人员、记录人员、计算人员签字。试验结果分析及评价。
见指面
a向上
a向上
a向上
a向上
a向上
a向上
8向上
3间上
B向上
加荷速度：
试险时间：
试验地点，
试样编号胶种代号
产地：
二月二日
GB 11916—89
附最A
试验、测定记录装
（补充件）
指接材抗弯强度试验记录表
表AlE
N/min:
试样尺寸
试验室温度：
鞍大荷载
绪果平均值
结果平均值：
试验人：
试件生产单位：
试样制作依据：GB 11916--89
制作日期：
试验室相对湿度
试样画
试验时「烘干后
记录人，
含水率
计算人
取件日期：
抗弯强度
试验时
含水事
12%时
加荷速度：
序号指长
树种：
试样编号胶种代号
试验时间
试验地点：
二月一
GB 1191689
指接材顺纹抗压强度试验记录表表A2
N/min;
试样尺寸
试验室温度：
试验人：
试件生产单位
T. 试验室相对湿度:
试样置
试验时
结果平均值：
记录人：
烘干后
含水率
计算人，
取件日期：Www.bzxZ.net
试样制作依据 GB 11916-89
颤纹抗压强度
试验时
含水率
12%时
加荷速度：
树种：
试验时间，
试验地点：
威样编号胶种代号
产地：
GB 11916—89
指接材顺纹抗拉强度试验记录表N/min试验室混度:
试祥有效部
位尺寸,mn
试验人！
最大街鼓
C试验室相对湿度
试样量
含水事
试验时烘干后
结果平均值
记最人，
试件生产单位：
试样制作恢措：GB11916—89
计算人：
取件日期，
制作日期
抗拉强度
试验时
含水率
12%时
审核，
见指面
a向上
。向上
a向上
1向上
树种：
树种·
试验时间，
试验地点：
GB11916—89
表 A4指接材冲击韧性试验记录表试验室退度：
试样尺寸
试样编号胶种代号
产地：
产地：
试验室相对湿度：
试样吸收的能量
结果平均值：
结果平均值，
试验人
记录人，
试件生产单位：
试样制作依据：GB11916-89
冲击韧性
计算人：
取件日期：
制作日期：
审孩，
试样编号
树种。
试验时间：
试验地点：
附加说明：
GB 11916—89
表A5指接材气干密度及含水率测定记录表试验室温度：
气千状态试样尺寸
试样体积
产地：
试验人！
试件生产单位：
试样重
试验时
试验室相对湿度
含水率体积于蜡
系数，K
烘F店
记录人！
试样谢作依据rGB11916—89
本标准由中华人民共和国林业部提出.本标准由中国木材标准化技术委员会归口。%
结巢平均值：
计算人，
取件日期：
期作日期：
气干密度
试验时
信水率12%时
审核：
本标准由黑龙江省林产工业研究所《指接材物理力学性能试验方法>标准起草小组负责起草，本标准趋草人季薪者，修超，李均美、朴暂松、阁恒军，11
