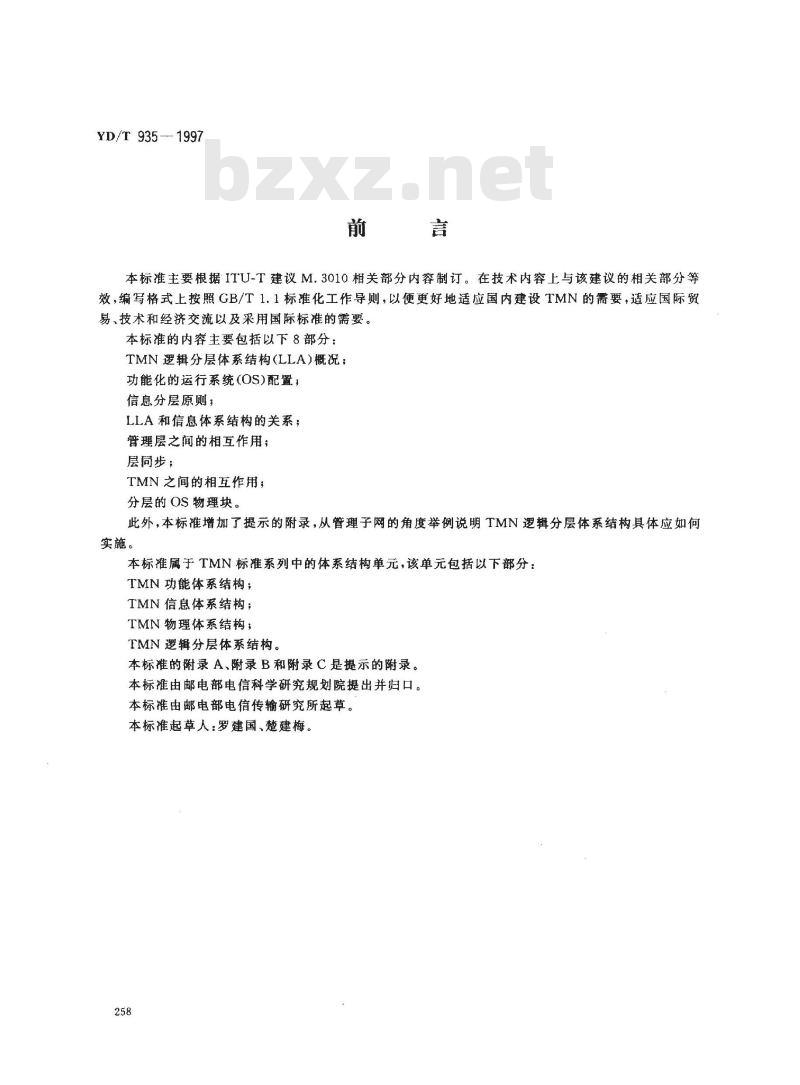

【通信行业标准(YD)】 电信管理网(TMN)逻辑分层体系结构

YD/T935-1997
本标准主要根据ITU-T建议M.3010相关部分内容制订。在技术内容上与该建议的相关部分等效，编写格式上按照GB/T1.1标准化工作导则，以便更好地适应国内建设TMN的需要，适应国际贸易、技术和经济交流以及采用国际标准的需要。本标准的内容主要包括以下8部分：TMN逻辑分层体系结构LLA)概况；功能化的运行系统（OS)配置；bzxz.net
信息分层原则；
LLA和信息体系结构的关系；
管理层之间的相互作用；
层同步；
TMN之间的相互作用；
分层的 OS物理块。
此外，本标准增加了提示的附录，从管理子网的角度举例说明TMN逻辑分层体系结构具体应如何实施。
本标推属于TMN标准系列中的体系结构单元，该单元包括以下部分：TMN功能体系结构；
TMN信息体系结构；
TMN物理体系结构；
TMN逻辑分层体系结构。
本标准的附录A、附录B和附录C是提示的附录。本标准由邮电部电信科学研究规划院提出并归口。本标准由邮电部电信传输研究所起草。本标准起草人：罗建国、楚建梅。258
1范围

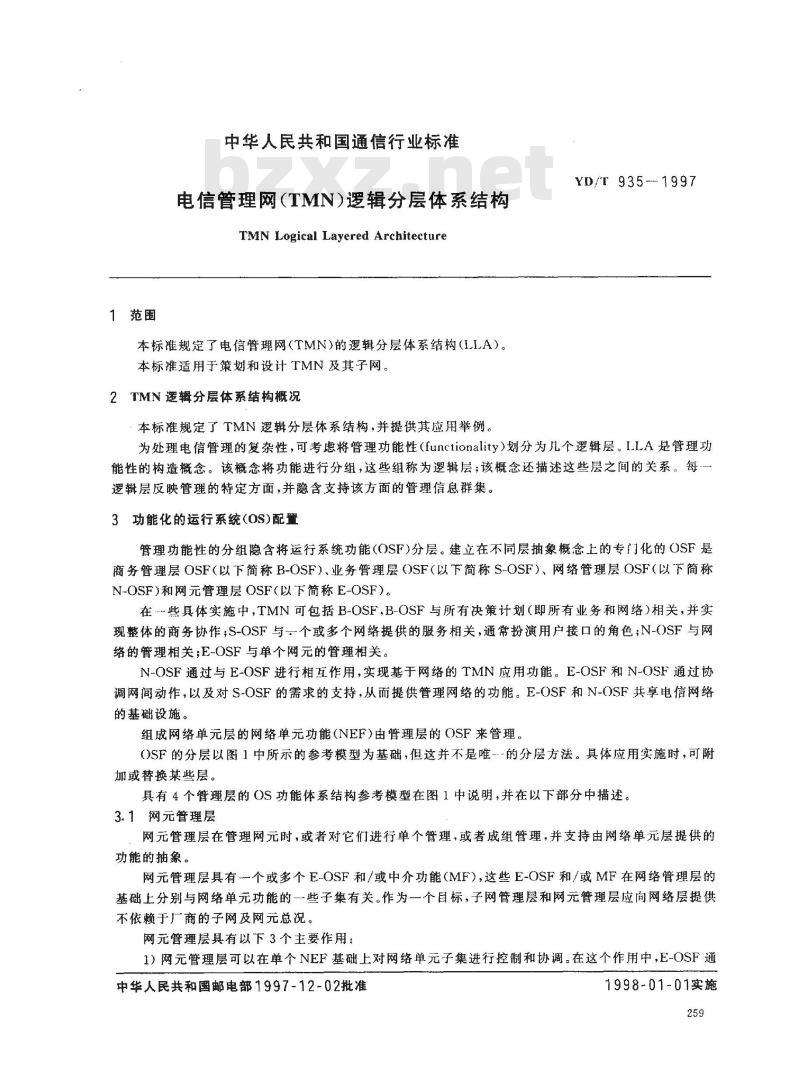

中华人民共和国通信行业标准
电信管理网（TMN）逻辑分层体系结构TMN Logical Layered Architecture本标准规定了电信誉理网（TMN)的逻辑分层体系结构（LLA）。本标准适用于策划和设计TMN及其子网。2TMN逻辑分层体系结构概况
本标准规定了TMN逻辑分层体系结构，并提供其应用举例。YD/T935-1997
为处理电信管理的复杂性，可考虑将管理功能性（functionality）划分为几个逻辑层。LLA是管理功能性的构造概念。该概念将功能进行分组，这些组称为逻辑层；该概念还描述这些层之间的关系。每逻辑层反映管理的特定方面，并隐含支持该方面的管理信息群集。3功能化的运行系统（OS配量
管理功能性的分组隐含将运行系统功能（OSF）分层。建立在不同层抽象概念上的专门化的OSF是商务管理层OSF（以下简称B-OSF）、业务管理层OSF（以下简称S-OSF）、网络管理层OSF（以下简称N-OSF）和网元管理层OSF（以下简称E-OSF）。在些具体实施中，TMN可包括B-OSF，B-OSF与所有决策计划（即所有业务和网络）相关，并实现整体的商务协作，S-OSF与一个或多个网络提供的服务相关，通常扮演用户接口的角色N-OSF与网络的管理相关；E-OSF与单个网元的管理相关。N-OSF通过与E-OSF进行相互作用，实现基于网络的TMN应用功能。E-OSF和N-OSF通过协调网间动作，以及对S-OSF的需求的支持，从而提供管理网络的功能。E-OSF和N-OSF共享电信网络的基础设施。
组成网络单元层的网络单元功能（NEF）由管理层的OSF来管理。()SF的分层以图1中所示的参考模型为基础，但这并不是唯的分层方法。具体应用实施时，可附加或替换某些层。

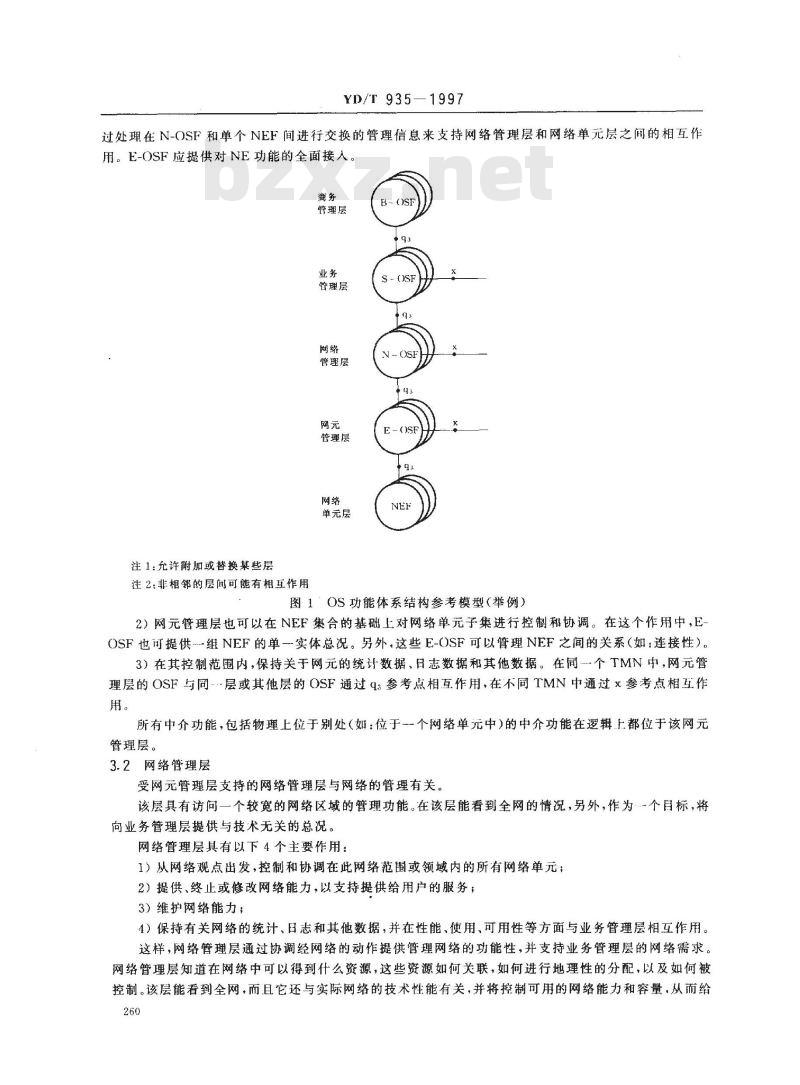

具有4个管理层的OS功能体系结构参考模型在图1中说明，并在以下部分中描述。3.1网元管理层
网元管理层在管理网元时，或者对它们进行单个管理，或者成组管理，并支持由网络单元层提供的功能的抽象。
网元管理层具有一个或多个E-OSF和/或中介功能（MF），这些E-OSF和/或MF在网络管理层的基础上分别与网络单元功能的一些子集有关。作为一个目标，子网管理层和网元管理层应向网络层提供不依赖于厂商的子网及网元总况。网元管理层具有以下3个主要作用：1）网元管理层可以在单个NEF基础上对网络单元子集进行控制和协调。在这个作用中，E-OSF通中华人民共和国邮电部1997-12-02批准1998-01-01实施
YD/T935—1997
过处理在N-OSF和单个NEF间进行交换的管理信息来支持网络管理层和网络单元层之间的相互作用。E-OSF应提供对NE功能的全面接人。商务
郎理层
管理层
管理层
管理层
单元层
注1：允许附加或替换某些层
注2：非相邻的层闻可能有相互作用OSF
图1OS功能体系结构参考模型（举例）2）网元管理层也可以在NEF集合的基础上对网络单元子集进行控制和协调。在这个作用中，EOSF也可提供组NEF的单-实体总况。另外，这些E-)SF可以管理NEF之间的关系（如：连接性）。3）在其控制范围内，保持关于网元的统计数据，日志数据和其他数据。在同个TMN中，网元管理层的OSF与同·层或其他层的OSF通过q:参考点相互作用，在不同TMN中通过×参考点相互作用。
所有中介功能，包括物理上位于别处（如：位于一-个网络单元中)的中介功能在逻辑上都位于该网元管理层。
3.2网络管理层
受网元管理层支持的网络管理层与网络的管理有关。该层具有访问一个较宽的网络区域的管理功能。在该层能看到全网的情况，另外，作为一个自标，将向业务管理层提供与技术无关的总况。网络管理层具有以下4个主要作用：1）从网络观点出发，控制和协调在此网络范围或领域内的所有网络单元2）提供、终止或修改网络能力，以支持提供给用户的服务；3）维护网络能力；
4）保持有关网络的统计、日志和其他数据，并在性能、使用、可用性等方面与业务管理层相互作用。这样，网络管理层通过协调经网络的动作提供管理网络的功能性，并支持业务管理层的网络需求。网络管理层知道在网络中可以得到什么资源，这些资源如何关联，如何进行地理性的分配，以及如何被控制。该层能看到全网，而且它还与实际网络的技术性能有关，并将控制可用的网络能力和容量，从而给260

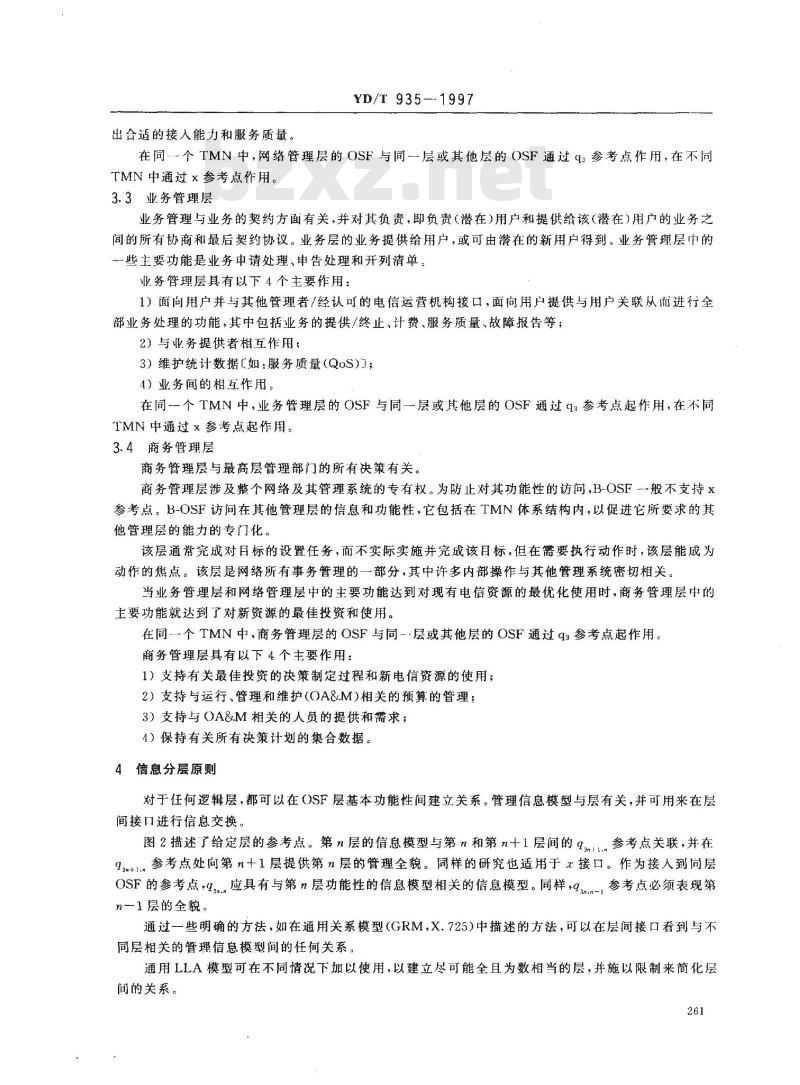

出合适的接人能力和服务质量。YD/T935-1997
在同个TMN中，网络管理层的OSF与同一层或其他层的OSF通过q3参考点作用，在不同TMN中通过x参考点作用。
3.3业务管理层
业务管理与业务的契约方面有关，并对其负责，即负责（潜在）用户和提供给该（潜在）用广的业务之间的所有协商和最后契约协议。业务层的业务提供给用户，或可由潜在的新用户得到。业务管理层中的一些主要功能是业务中请处理、申告处理和开列清单。业务管理层具有以下4个主要作用：1）面问用户并与其他管理者/经认可的电信运营机构接口，面向用户提供与用户关联从而进行全部业务处理的功能，其中包括业务的提供/终止、计费、服务质量、故障报告等；2）与业务提供者相互作用；
3）维护统计数据【如：服务质量（QoS；4）业务间的相互作用。
在同-个TMN中，业务管理层的OSF与同一层或其他层的OSF通过q参考点起作用，在不同TMN中通过×参考点起作用。
3.4商务管理层
商务管理层与最高层管理部门的所有决策有关。商务管理层涉及整个网络及其管理系统的专有权。为防止对其功能性的访问，B-OSF-般不支持x参考点。B-OSF访问在其他管理层的信息和功能性，它包括在TMN体系结构内，以促进它所要求的其他管理层的能力的专门化。
该层通常完成对目标的设置任务，而不实际实施并完成该目标，但在需要执行动作时，该层能成为动作的焦点。该层是网络所有事务管理的一部分，其中许多内部操作与其他管理系统密切相关。当业务管理层和网络管理层中的主要功能达到对现有电信资源的最优化使用时，商务管理层中的主要功能就达到了对新资源的最佳投资和使用。在同个TMN中，商务管理层的OSF与同一·层或其他层的OSF通过q：参考点起作用。商务管理层具有以下4个主要作用：1）支持有关最佳投资的决策制定过程和新电信资源的使用；2）支持与运行、管理和维护（OA&M)相关的预算的管理；3）支持与OA&M相关的人员的提供和需求；4）保持有关所有决策计划的集合数据。4信息分层原则
对于任何逻辑层，都可以在（OSF层基本功能性间建立关系。管理信息模型与层有关，并可用来在层间接口进行信息交换。
图2描述了给定层的参考点。第n层的信息模型与第n和第n十1层间的43m11参考点关联，并在a+1.参考点处向第n十1层提供第n层的管理全貌。同样的研究也适用于接口。作为接人到筒层OSF的参考点，9应具有与第n层功能性的信息模型相关的信息模型。同样，93n-参考点必须表现第n-1层的全貌。
通过一些明确的方法，如在通用关系模型（GRM，X.725）中描述的方法，可以在层间接口到与不同层相关的管理信息模型间的任何关系。通用LLA模型可在不同情况下加以使用，以建立尽可能全且为数相当的层，并施以限制来简化层间的关系。

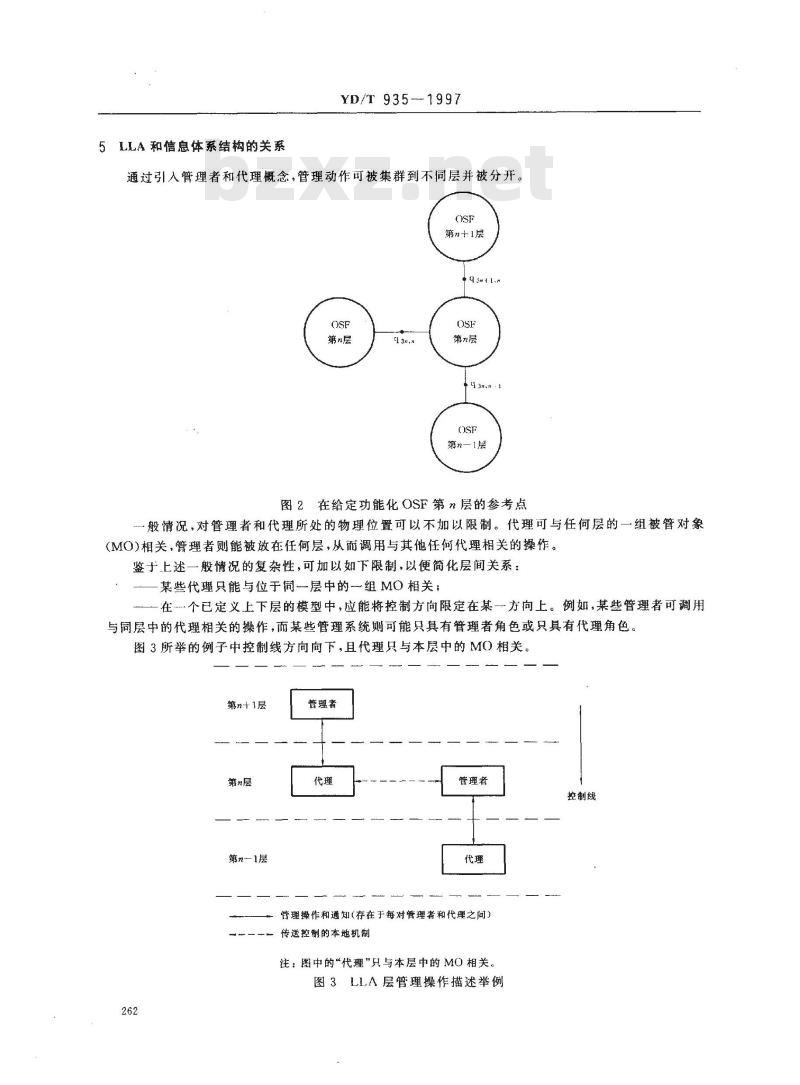

5LLA和信息体系结构的关系
YD/T935--1997
通过引人管理者和代理概念，管理动作可被集群到不同层并被分开。OSF
第n十1层
第n层
第n层
第㎡—1层
图2在给定功能化OSF第n层的参考点般情况，对管理者和代理所处的物理位置可以不加以限制。代理可与任何层的一组被管对象(MO)相关，管理者则能被放在任何层，从而调用与其他任何代理相关的操作。鉴于上述一般情况的复杂性，可加以如下限制，以便简化层间关系：某些代理只能与位于同一层中的-组MO相关；在个已定义上下层的模型中，应能将控制方向限定在某方向上。例如，某些管理者可调用与同层中的代理相关的操作，而某些管理系统测可能只具有管理者角色或只具有代理角色。图3所举的例子中控制线方向向下，且代理只与本层中的MO相关。第n+1层
第n层
第n—1层
管理者
管理者
管理操作和通知(存在于每对管理者和代理之间)传送控制的本地机制
注：图中的“代理\只与本层中的MO相关。图3LL.A层管理操作描述举例
控制线
YD/T 935- 1997
管理动作（操作和/或通知）作为一组连续的动作存在于各LLA层间，·些管理动作可通过这些连续动作传递。
相邻层的相互作用由第n十1层中的管理者调用，并由第n层的代理执行，该代理只与第n层中的MO相关。第n层中的管理者与第n一1层中的代理进行相互作用也是同样道理，并以次类推。使用这种方法，管理操作动作可在分层的体系结构中传递。在层间界面上发生关联的管理者和/或代理必须共享与两层均相关的信息，并作适当的信息映射。该信息映射应是透明的，并通过信息转换功能（ICF)实现。6管理层之间的相互作用
典型的OSF之间的相互作用存在于相邻层，但出于操作上和管理上的考虑，其他相互作用也可存在于非相邻的层之间。例如，出于对TMN业务量的考虑，业务管理层可能希望直接与网元管理层相互作用，以交换计费数据。
7层同步
该方法的采用隐含了两个或多个管理者访问同一个代理及管理信息库（MIB的可能性，因此，在提供必要的协作和安全机制时必须格外注意，以防止如错用数据和删除数据等情况的出现。8TMN之间的相互作用
TMN系统之间可因很多原因存在相互作用，其中包括：管理要求提供增值服务的相互作用；将一系列TMN从地理上或功能上作为单一的一个TMN来管理；-提供端到端的电路/服务
图4是-个TMN业务管理层中同一TMN内和不同TMN之间相五作用的举例。从这里可以看到管理机构的TMN(TMN1)通过q参考点支持其内部OSF间的相互作用。然而，当TMNI、2或3中的OSF与其他TMN中的OSF相互作用时，则通过x参考点。注意，当图中所有业务管理层和其他层的相互作用都显示出来时，可以看到相互作用通过×或9参考点在业务管理层与其他层之间出现。图5显示了另.·个在管理体系内可能的TMNOSF间的连接性举例。其他管理机构的TMN
商务管理层
业务管理层
网络管理层
网元管理层
网络单元层
图4TMN交互作用举例
管理机构的TMN
商务管理层
业务管理层
网络管理层
网元管理层
网络单元层
YD/T935-
客户TMN
（如服务提供者TMN）
TMN*C*
提供者TMN
（如传送提供者TMN）
TMN“P\
图5TMN间功能连接性举例
在图5中，TMN\C”是一个客户TMN，对于-些电信服务（如服务提供者C和传送提供者P）来讲，它是提供者P的一个客户。出于管理电信服务的目的，TMN\C”和TMN\P\需要相互作用。在通常客户TMN和提供者TMN相互作用的情况下，根据客户的需要，由两个TMNOSF之间的X参考点连接提供者的业务管理层OSF和客户TMN的任管理层OSF。9分层的Os物理块
本标准定义了4个专门化的运行系统(OS)物理块，从而支持逻辑分层功能块的物理实现。这4个专门化的OS物理块是商务（B-OS）、业务（S-OS）、网络（N-OS)和网元（E-OS)运行系统。这些物理块根据它们包含的主要功能块命名。B-OS、S-OS、N-OS和E-OS分别主要包含B-OSF、S-OSF、N-OSF和E-OSF。当物理块包含一种以上的专门化的OS功能块时，这些功能块向物理块提供实际的功能。该物理块根据最高级别的功能块命名，例如，一个包含N-OSF和E-OSF且提供实际的网络功能性的物理块称为N-OS。
YD/T 935---1997
附录A
(提示的附录）
专业网网管系统结构举例
A1智能网(IN)分布式功能平台映射到TMN逻辑分层体系结构图A1表示IN分布式功能平台中的功能实体（FE）如何映射为TMN功能块，CCAF、SSF，SCF、SDF、CCF和SRF是TMN的网元功能，而SMF则马j-个或多个TMNSF等效。SCEF
业务生成环境功能
业务管理功能
呼叫控制接人功能
呼叫控制功能
注1:SCEF相对于OSF的位置和参考点待研究注2：假设SSF和CCF的功能性位于IN内一点SSF
业务交换功能
专用资源功能
业务控制功能
业务数据功能
图A1IN分布式功能平台映射到TMN逻辑分层体系结构和功能体系结构举例附录B
（提示的附录）
参考文献
CCITT Recommendatian X. 7oo-Management definition for open systems interconncction (OSI)forCCITTapplication.
CCITT Recommendation M. 3602-Application of maintenance principles to ISDN subscriberinstallations.
3 CCITT Recommendation X. 701-System management overvicw.CCirT Recommendation X. 711-Common management information pratocol specification.265
YD/T935-1997
5 ITU-T Recommendation Q. 811-Low layer protocol profiles for the Q3 interfaceITU-T Recommendation X. 25-Interface between data terminal equipment (DTE) and datacircuitterminating equipment(DCE)for terminals operating in the packet mode and connected topublic data networks by dedicated circuit.ITU-T Recommendation X. 20o-Reference model of open system interconnection for CCITTapplications
ISO 7498 Information processing system-Open systein interconnection-Basic reference model(Addendum l-series of Recommendation).9 ITU-T Recommendation Q. 812-Upper layer protocol profiles for the Q3 interface. CCITT Recommendation X. 213-(Annex A)[ISO 8348]-Network layer addressing-10
CCITT Recommendation M. 3600-Principles for the management of ISDNs.11
ITU-T Recommendation M. 3020-TMN interface specification methodology. CCITT Recommendation M, 3200-TMN management services :overview.13
14 CCITT Recommendation M. 3400-TMN management functions.ITU-T Recommendation M. 31o0-Generic network infermation model.15
16 CCITT Recommendation M. 3180-Catalogue of TMN management function17 CCITT Recommendation M. 3300-TMN management capabilities presented at the F-interface.18 CCITT Recommendation Z. 300-series-Man-machine language(MML).19
CCITT Recommendation X. 71o-Commnon management infarmatian service definitions (version2).
20 ITU-T Recommendation X. 200-series-Open systems interconncetion : model and notation,servicedefinitions (Recornmendation X. 200 to X. 219); Protocol specifications, conformance testing(RecommendationX.220 toX.290).21
ISO FTAM-File transfer and Management. ITU-T Recommendation X. 500/ISO/IEC IS 9594,February 1993-Overview of concepts ,modeland service-Information Processing-Open Systems Interconnection-The Dirertory.ITU-T Recommendation X. 750, ISO/IEC DIS 10164-16, 1996-Management KnowledgeManagement Function.
Recommendation X. 80o-Security architecture for Open Systems Interconnection for CCITTapplications.
ITU-T Recommendation X. l6o-Architecture for customer network management service forpublic data network.
26ITU-T Recommendation Z-series.27
Draft ITU-T Recommendation Z. 335.IrU-T Recommendation X. 520-Information technology-Open systems interconnection-TheDirectory-Selected attribute types.ITU-T Recommendation X. 521-Information technology-Open systems interconnection-TheDirectory-Selected Object types.CCITT Recommendation X. 721-Information technoiogy-Open systems interconnection-Structure30
of management Information-Definition of management information.31 ITU-T Recommendation M. 3000-Overview of TMN Recommendation.32 ITU-T Recommendation G. 773-Protocol suites for Q interface for management of transmissionsystems.
YD/T 935—1997
ITU-T Recommendation X. 901, ISO/IEC DIS 10746-1,1996-Basic Reference Model of OpenDistributed Processing.
ITU-T Recommendation X.725-General Relationship Model.34
ITU-T Recommendation Z. 352-Data-oriented human-machine interface specification techniquc35
Scope,approach and reference model.36
ITU-T Recomnmendation X. 400-series, ISO/IEC IS 10021, 1993-Message handling servicesMessage handling system and service overview.附录C
（提示的附录）
缩略语
Business Operation System
Business Operation System FunctionElement Operation System
Element Operation System FunctionInformation Conversion FunctionLogical Layered ArchitectureMediation Function
Managed Information Base
Managed Object
Network Element
Network Element Function
Network Operation System
Network Operation System FunctionOperation Administration&MaintenanceOperation System
Operation System Function
Quality pf Service
Recognized Private Operation AgencyService Operation System
Service Operation System FunctionTelecommunication Management Network商务运行系统
商务运行系统功能
网元运行系统
网元运行系统功能
信息转换功能
逻辑分层体系结构
中介功能
管理信息库
被管对象
网络单元
网络单元功能
网络运行系统
网络运行系统功能
运行、管理和维护
运行系统
运行系统功能
服务质量
经认可的私营电信机构
业务运行系统
业务运行系统功能
电信管理网
