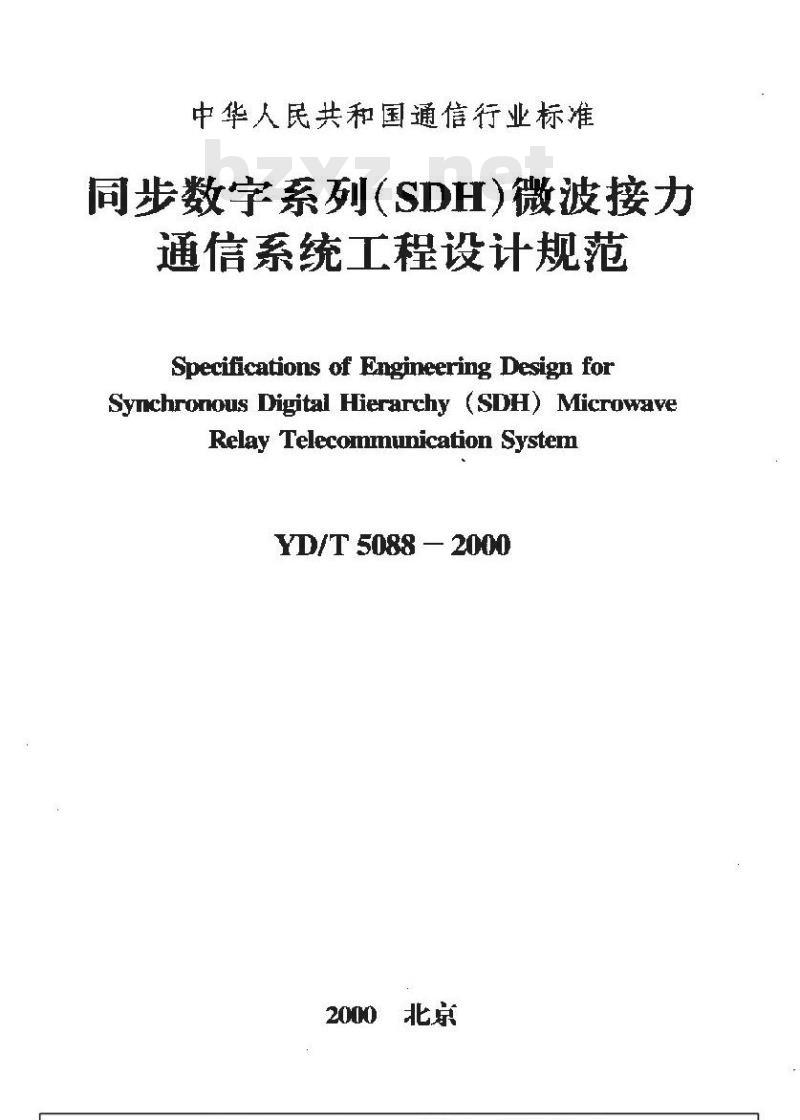

中华人民共和国通信行业标准
同步数字系列（SDH）微波接力
通信系统工程设计规范
Specifications of Fngineering Design forSynchronous Digital Hierarchy (SDH) MicrowaveRelay Telecommunication SystemYD/T 5088 2000

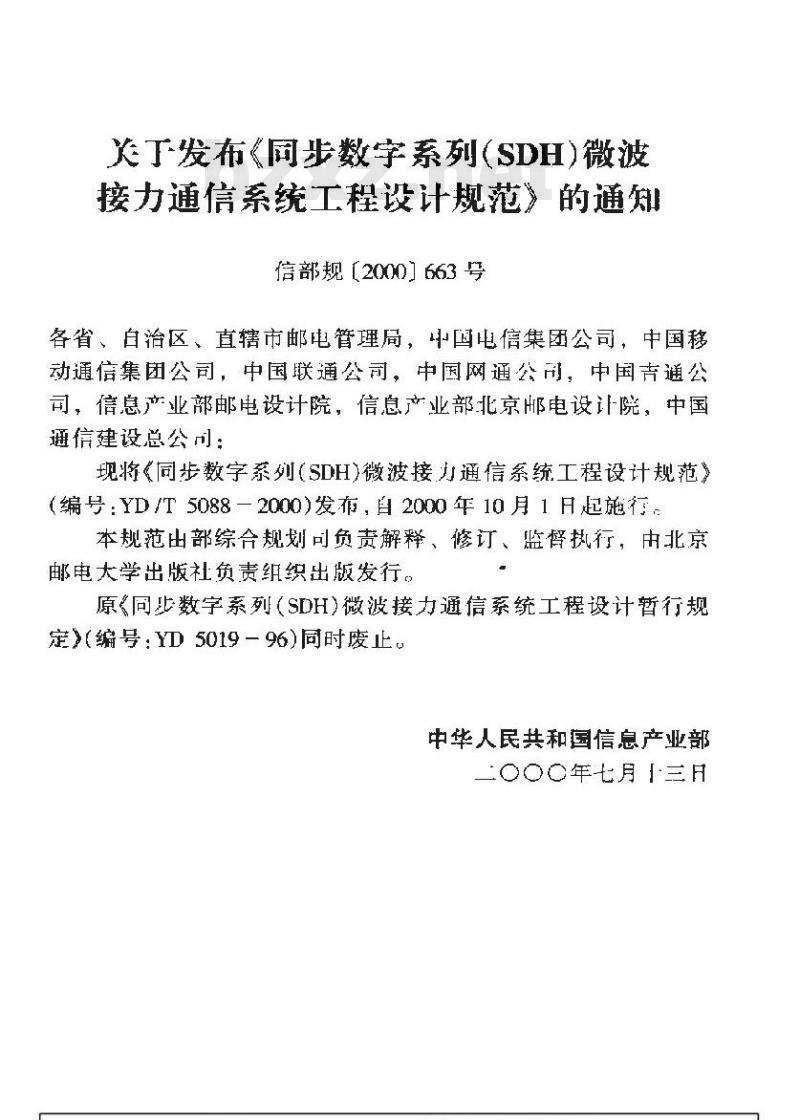

T发布《同步数学系列（SDH)微波接力通信系统工程设计规范》的通知信部规【2000】663号
各省、白治区、直辖市邮电管理局，中国电信集团公司，中国移动通信集团公司，中国联通公司，中国网通公司，中国吉通公司，信产业部邮电设计院，信息产业部北京邮电设订院，中国通信建设总公司：
现将《同步数字系列（SDH）微波接力通信系统工程设计规范）(编号：YD/T 5088 一2000)发布，自 2000 年 10 月1 日起施行本规范出部综合规划司负责解释、修订、监督执行，由北京邮电大学出版社负责组织出版发行。原《同步数字系列（SDH）微波接力通信系统工程设计暂行规定》（编号：YD5019－96）同时废止中华人民共和国信息产业部
二000年七月 1三月
线路方面的术语
性能指标方面的术语
SDH方面的术语·
SDH微波接力通信系统工程设计技术要求3.1
数字通信网和同步数字系列·
SDH微波接力通信系统的假设参考通道SDH微波接力通信系统的差错性能指标·SDH微波接力通信系统的不可用性指标SLH微波接力通信系统的允许十扰容限SDH微波接力通信系统的复用映射结构SDH微波接力通信系统的工作频段SLH微波接力通信系统的网路接口SDH微波接力通信系统的网路同步SDH微波接力通信系统的保护倒换，SDH微波接力通信系统的网路管理SDH微波接力通信系统路由、断面设计的基本要求·..·4.1
断面和站距
余标准
线路的分支、转折与越站于扰
天线高度和空间分集间距
频段的选择和极化配置

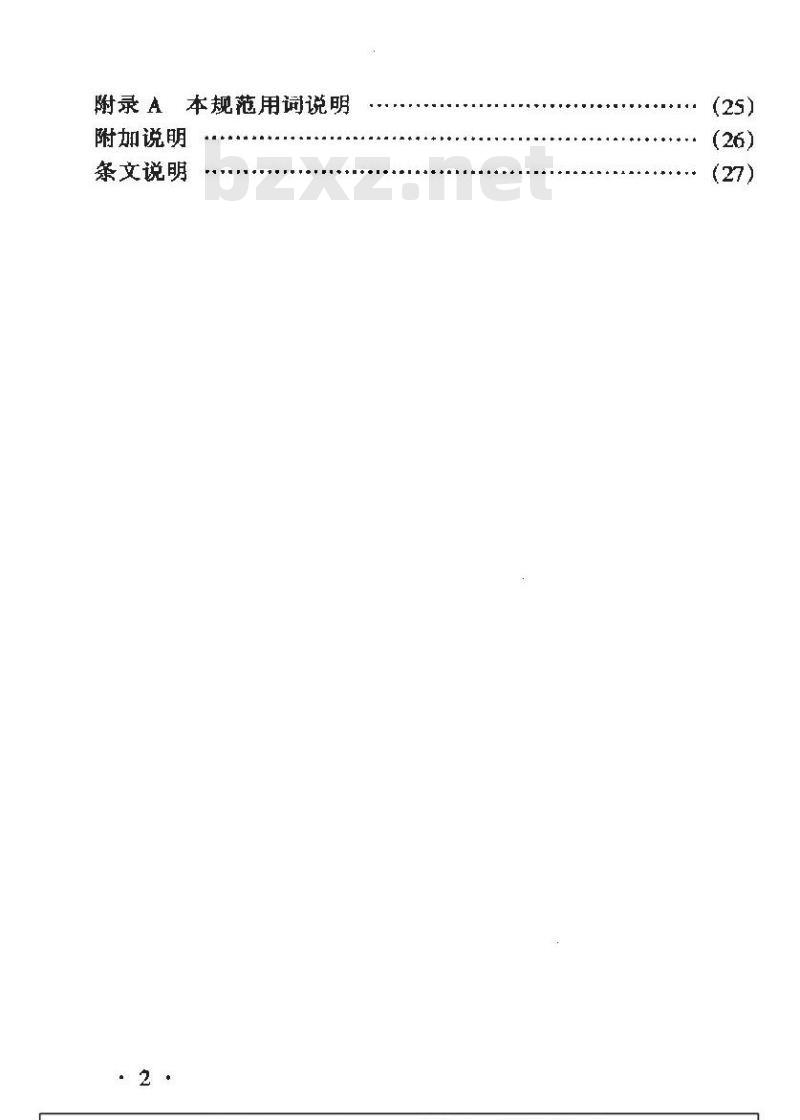

附录A本规范用词说明
附加说明
条文说明
1总则
1.0.1术规定适用于我国新建的SH微波接万系统T程设计，其扩建，敢建工程设计旭可参照执行。1.0.2通信基本建设工程设计必须贯彻执行独立自主、自力！生、艰苦奋汁、勤俭建国的方针，坚持改革开放政策，加速实现通信现代化。
1.0.3工程设计必须贯彻执行国家有关的技术经济政策，合理利用资源，切实执行国家防空、防震、环境保护等有关规定。1.0.4设计币应采用定型产品，未经人网认证合格的设备不得在工程中采用。
1.0.5设计应切合实际，在技术先进、经济合理、方案可行的条件下，优先采用国产设备对拟用的设计方案应认真进行技术经济比较，推荐优化方案，努力降低工程造价，提高技术经济效益。1.0.6设计应与通信发展规划结合c技术方案、设备选型、建设方案应以近，远期发展规划为依据，以近期为主，兼颐远期发展和打容的可能。
1.0.7对扩建或改建的SDH微波程，应充分利用原有站址机房、设备和器材等设施，不轻易改变路由、重选站址，以节约投资。
1.0.8本着安全第一的原则，设计应考虑到自然灾害和偶然情况的通信安全。
1.0.9SDH微波接力通信系统微波站设计要求参照YD5004一94数学微波（PDH部分）接小通信工程设计规范执行：1.0，0在特殊情况下，执行本规是的个别条款有困难时，设训应充分阐述理由，采用切实叫行的解决借施，并呈主管部门审批。2.1.1载噪比
2术语
线路方面的术语
接收机输人端载波功率与噪声功率之比。2.1.2载于比
接收机输人端载波功率与于扰功率之比。2.1.3转折角
在-一个微波站上，对相邻的前、后两个微波站的通信方向的天线轴线之间的水平夹角。
2.1.4分支角
从一条线路分支出另一条支线线路时，支线线路与原有线璐在进行分支的微波站上的天线轴线之间的水平夹角。2.2性能指标方面的术语
2.2.1块(Blork)
与通道有关的连续比特的集合叫块，每一比特属于且仅属于一个块。
2.2.2差错块（EB）
有一个或多个差错比特的块。
差错秒(ES)
有一个或多个差错块的秒，
严重差错秒（SES）
包含有不少于30%的差错块或者至少出现次缺陷的秒叫严重差错秒。SDH通道层的主要网络缺陷有信号丢失（LOS）顿定位丢失（IOF）、指针丢失（LOP），通道米装载、信号标志失配等。
2.2,5可用时间和不可用时间
对于单向通道，些接收端检撕到I0个连续的SFS事件，卿不可用时间开始，并且将这10s计人不可用时间。当接收端检测到10个连续的非S事件时，一个新的可用时间段开始，并且将这10s计入可用时间。对于双向通道，只要两个方向中有一个方向处于不可用，该双向通道即为不可用。
2.2.6可用性
可用时间占全部总时间的百分比。2.2.7差错秒比（ESR
在规定的测量时间间隔内，可用时间内的差错秒与总秒数之比：
2.2.8严重差错秒比（SESR)
在规定的测量时间间隔内，可用时间内的严重差错秒与总秒数之比，
2.2.9背景块差错秒比（BBER）
在规定的测量时间间隔内，扣除SES期间和不可用时间之后，其余时间内的差错块数与总块数之比。SDH方面的术语
2.3.1同步传送模块（STM
它是由信息净负荷、段开销（SOH）和AU指针构成的--种信息结构。其重复周期为125uS，基本模块为STM-1，更高阶的模块为 STM-N。
2.3.2n 阶虚容器（VC-n）
它是用来支持SDH中通道层连接的信息结构。它由信息净负荷和通道开销（FOH）组成一块状顿结构，该帧结构的重复周期为125s或500s
2.3.3n阶管理单元（AU-n）
它是在高阶通道层和复用段层之间提供适配的信息结构。2.3.4管理单元组（AUG）
它是由4阶管理单元AU-4组成的管理单元组。2.3.5n阶支路单元（TUJ-n）
它是在低阶通道层和高阶通道层间提供适配的信息结构。这里 n=1, 2, 3。
2.3.6支路单元组（TUG-n）
它由不同大小的支路单元所组成，以增加传送网络的灵活性。TUG-2由间阶的相同的TU-12组装而成：TUG-3由同阶的TUG-2 或 TU-3 组装而成。
2.3.7n阶容器（C-n）
它是组成虚容器的净负荷的信息结构。我国规定几=12，3，4三种，其分别对应PDH的一、三、四次群标准接口速率。2.3.8 SDH 映射 （Mapping)
指在PDH/SDH边界处，把支路信号适配装入相应虚容器的过程。
2.3.9开销(OH)
指在网络节点接口数据流扣除净负荷之后的部分。通常是运行、管理和维护比特。
2.3.10净负荷（Payload）
指在网络节点接口数据流中可用于电信业务的部分，通常包括信令。
2.3.11大楼综合定时供给设备（BITS：BuildingIntergratedTim-ing Supply)免费标准下载网bzxz
本地维护终端（LCT：Local Craft Teminal）网络单元（NE：Nelwork Element)网元管理系统（EMS：ElementManagementSystem）子网管理系统 (SNMS：Subnctwork Management System）电信管理网 (TMN： Telecurrrnunications Management Net-3
SDH微波接力通信系统
工程设计技术要求
3.1数字通信网和同步数字系列
3.1.1数字通信网是指使用数字传输与交换，在两个或多个规定点之闻提供数字连接，实现数字通信的数字节点和数字通道的集。3.1.2同步数字系列是指一整套可以进行同步数字传输、复用和交叉连接的标准化数字传送结构等级，用于在物理传输网上传送经适配的净负荷，
3.1.3在数字通信网中，基群及其以上相定比特率的数字通道由图3.1.3所示的假设参考通道组成。其中包括2个终端国和最多4个中间国，每个中间国可具有1或2个国际接口局，假设参考通道的端到端全长为27500kma整端国
国内部分
PEP：通道端点
国际部分
设案考通道
(27 500 km)
IG：国际接局
图 3.1.3
数字通信网的假设参考通道
终端国
国内部分
SDH微波接力通信系统的假设参考通道3.2.1用于传输基群及以上恒定比特率的微波接力国家一级十线的国际电路转接长度为5000km。3.2.2每个射频波道传输基群及以上恒定比特率的SDH微波接力通信系统按其在传输网中的位置分为省际干线、省内十线、本地网、接人网。
3,2,3省际干线用于任何长途交换中心之间及长途交换中心与国际挖口局之间：省内线连接省内的长途交换中心：本地网用于连接本地网端局（或汇接局）与长途交换中心之间：接入网用于连接用户至本地网端局（或汇接局）之间。SH 微波接力通信系统的差错性能指标3.3
3.3.1在考虑到系统内部的哀落、下扰及其他各种恶化因素的影响下，第3.2.2条规定的省际干线通道的差错性能指标，在每一个传输方向任何月份应不大于表3.3.1的规定值。表3.3.1
通道速率
(kbiVs)
比持数/块
1 50) - 5 0.00
2 000 ~ 8 0
1 2×10-4A
注：A=6%×15000
省际干线通道的差错性能指标
> 15 000 - 55 000
4 000 ~ 20 000
2 × 10-4A
L：电路实际长度
>55 000 160 000
6 000 ~ 20 000
2 × 10 4A
>160.0003500000
15 000 ~ 30 000
（待定）
2 × 10 4A
3.3.2在考虑到系统内部的衰落、干扰及其他各种恶化因素的影响下，第3.2.2条规定的省内干线通道的差错性能指标，在每一个传输方向征何月份应不人于表3.3.2的规定值。表3.3.2
通道速率
(kbit/s)
比特数/块
1500~ 5 (00
2 000 -- 8 000
2 × 10-4 B
省内干线通道的差错性能指标
≥ 15 000 ~ 55 000
4 000 ~ 20 00
2 × 10-4 B
注: B =2.5% + 1% × L/500
L：电路实际长度
>55.000~160000>160.0003500.00015 000 ~ 30 000
6 000 - 20 000
2×10-4 B
(待定）
10 4 B
考虑到系统内部的衰落，干扰及其他各种恶化因素的影响下，第3，2.2条规定的本地网通道的差错性能指标，在每一个传输方向任何月份应不大于表3.3.3的规定值，表3.3.3
通道速率
(kbit/s)
比特数/块
本地网假设参考通道的差错性能指标1 500 ~ 5 000
2 000 - 8 000
2 × 10 -+C
注： C =5%
≥ 15 000 ~ 55 000
4 000 - 20 000
2 × 10-4 C
> 55 000 ~ 160 000
6 000 ~ 20 000
2 × 10-*c
> 160 000 ~ 3 500 000
15 000 ~ 30 000
（待定）
10°*c
考虑到系统内部的衰落、干扰及其他各种因素的影响3.3.4
下，第3.2，2条规定的接人网假设参考通道的差错性能指标，在每一个传输万向任何月份应不大于表3.3.4的规定值。表3.3.4
通道速率
(khius)
比特数/块
接入网假设参考通道的差错性能指标1 500 - 5 000
2 000 ~ 8 000
2 × 10-4
注：1=8%
>55000~160 00160000~3500000
>15 1 - 55 000 1
4 000 - 20 000
2 x 10 -4 D
6 000 ~ 20 000
2× 10-4D
15 000 -- 30 000
(待淀)
3.3.5实际通道的差错性能设计指标，对于省际干线和省内于线，应分别根据表3.3.1及表3.3.2的规定值按实际通道长度成正比分配。
