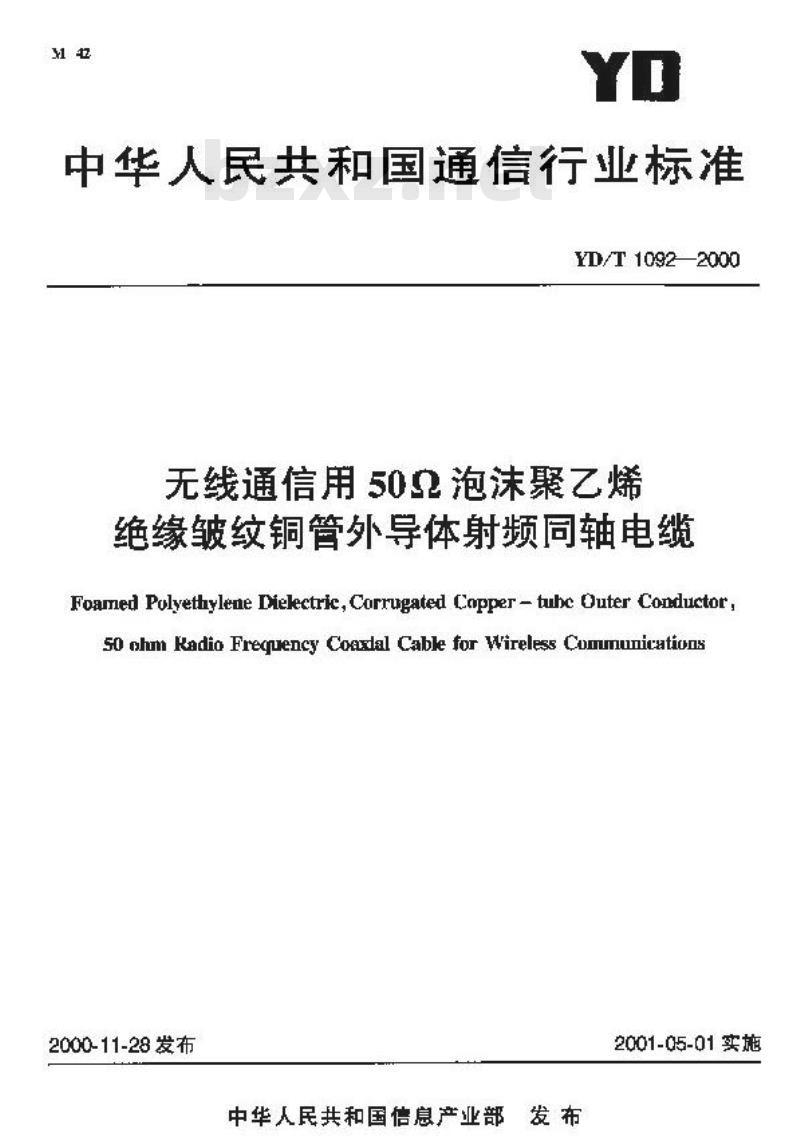

【通信行业标准(YD)】 无线通信用50Ω泡沫聚乙烯绝缘皱纹铜管外导体射频同轴电缆

中华人民共和国通信行业标准
YD/T 1092—2000
无线通信用509泡沫聚乙烯
绝缘皱纹铜管外导体射频同轴电缆Foamed Polyethylene Diekectric, Corrugated Copper - tubc Outer Conductor :S0 ohm Radio Frequency Coaxdal Cable for wireless Communications2000-11-28发布
中华人民共和国信息产业部发布2001-05-01实施
YD/T10号2 2000
3产品分类
4拉术要求
试验方法wwW.bzxz.Net
6检验现则
？标志、付装、运输利贮存
附录A（提示软附录）聚乙烯绝烂目
附录B（提示的附录）聚烯经阻燃扩衰料录C（提示均附录）上程使用数者次
YDIT 1092—2800
本标准非等效采用美国军用标滑MIL-C-28830(1994）“CABLE，RADIOFHEQUENCY，COAXLAISEMIRIGID,CORRUGATED OUTHRCONDUCTOR,GENERAL SPECIFICATION\（泡沫作质，载
外导体，半硬频同轴电挑总现范，其市“妄减常数“、“电压性波比”高于不币标准的规定。准：制定本标准电绝产品恶求时述参考了华人民共和国国家不用标准GB4-1收4破纹外守体当性同轴射频电揽总规范》以及国乐上同类由额产品制益公司的产品标准、产品置料及其它相关投本资料。本标准中术他括美回军用标准规定的特性阳抗为752的券频H辆电缆产品系列：在特生阳抗为502的射频同轴电统产品系列[，本标准增加了划格代号为32的产品<扫当干1-1/4\规略），本标谁为背次制定的有关该类产品的中华人民共利压通信行业款准本标准的附录A为提示的陆录，
本标准的附求B为提示的时录。
本标谁的附录C为摄示的附录、
本标雅目借息产部电科学研究院提出并归口。本标准起草单位：成都电缆股份有限公司成都中菱无线调俏电缴有限公司本标准主要起草人：代康李建低范先态车保安贼晓价郭菲
中华人民共和国通信行业标准
无线通信用50泡沫聚乙烯
绝缘皱纹铜管外导体射频同轴电缆Foaned Polvetbrleoe Dielectric, Currugarked Cuppcr-tuke Dder CondulueSe ob Radlo Freguency Cuakal Cmble for vircless cooununikwtium?1范国
YD/T 1092—2000
本标消规定丁无线逆信生50?范沫案乙烯绝缴皱较制管外导体射频亢薪电缆的产品分类，技本要求，试验方运，检验规则和产品标志，包装等。本标准适出于制造冶用大线通后用范沫聚乙烯绝缘筑桐普外宁体射频同轴电统（以下简称为：电站>：
本标推规定的产异三要用于连接无线电通信设备率天线以及射频电了设需之的相雨连控，1作率用+要为100~2500MHz。
2引用标准
下到标准所含的杀文，避划在本标准市引用而构成灯本标准的签文。本称准出版时，质示版本均为有效。所有标准都会被整讨，使用本标准的各方应探讨使出下列标准最新放本的可能性GB14UJ-88
固体绝缴材料在工频、音频、高频气括米波长在内》下相对介也常数和介质抵托因数的试验方法
GB/T1527-1997铺及钢个金垃制
GB2059-89
GB2828-87
GB2829-87
红钢带
遂批挖查数抽样程序及抽样表（适用丁连续：比的检查）用期检查斗数抛样程序及抽样表(适用于生产过程稳定性的拉查)GB/T2951.23-94电线电缆凯械物理性能试验方法弯曲试验电线电缆机械物师性能试验方法氧化诱导期试验GR.T2951_37-94
GR/T2951-1997
GB/T 3048-94
0B 3953-83
GB 4900-85
GB 6995.3-86
GB 8806-88
电然结缘和护材料通用试验方法电载电缆电性能试验方法
电上园钢线
裸电线试酸方法
电线电缆认别标
第3部分：电线山缆识别标志
塑料性材！寸测中方法
GB11327.1-1999案氧乙筛绝缘案氧乙烯护套低频通信电缓一般试验科测军方法
GR 12666-90
GE/T 12792 91
GB 15065-94
电线电缆燃烧试险方法
射频电缆阻抗人均均性测盘方法电线也缆用黑色案乙烯塑料
中华人民共和国信息产业部200-11-28批准2$1-05-01 实施
GB/T 17737.1-1999
YD/T 1092—2000
射频电缆第1部分：总规范一总则、定义、要求和或验方法(idt C 61196-1,1995)
JH/T 8137-1995
SJ/T 11223-2000
(eqyAS1MB566-93)
YDIT322-1996
YD/T 837-1996
3产品分类
3.1电缆型号
电线电缆变货盘
愉包拍线
芯聚烃缩缘诺坐综合护会市内通信电缆铜芯聚烯烃绝像铝塑综含护变内通信电缆试验方法电缆型号由型式亿号与规格代号组。型式代号按表1规定：规格代号按表2规定。表！型式代号中各代号的含义
内导体
罚包作线
光滑词
内寻法
娠能影
鞘纹钢件
内手么
泄沫囊
乙烯艇
合绝读
外导保
探能形究
统制管外
坏形记效
调后外导
注：出内导样采月实心钢线代替银包铝践时，座型止代号中晓为导件代表2
规格代号
内导特标称外径
绝球层标称外径（mn）
现格仍号
3.2产品标记与示例
产异标记由电说型号利本标摊号组成，3.12
桑7,烯
果色阻
游深烯
烃扩童
特性回
坏球持性
小例：铜包内导体，标称外径为9拍m的泡速察乙梯组个绝缘层，频放形皱纹调管外导休，黑色案乙烯护登、软称性阻抗火50的射换同继电塑标记为：HCAHY-50-9
YT/T1092-2000
4技术要求
4.1电织结构
YD/T1092—2000
环形皱纹何管外导体电疑的结树见图t：驱族形皱纹铜管外导体口缆的站构见图2。2
1一桑Z端护货
3润深规乙耀期合跑续示
2一环纹铜含外每式
4一本导体
1环形皱级铜告外导体良锁结构示意图3
1一最次
3一浪法系能组合绝资点
2一蜘恶被纹销告外导伴
4一内件
图2螺盐形皱铜管外导体电结构小案图4.2内导体
内分体分为3种类型：
a）前包线（或实心钢践：
6光滑纲管：
）曬能形致纹铜管。
本你准巾各种规格代号的缆产品所要求的内导体利类安衣3规定。表3板格代号号内导体神类
规格代号
内宁体标称外
径（mm）
内导亦种类
相也侣线（或实心划线）
光请迎管
帽能派数纹钢音
4.2.1铜包铝线（或实心铜线）内导本YD/T1092-2000
铜包估线内其体减为符合SJ/T11223-20D0要的AI0A型或CCA.15A型充许不推带使用实心铜线内导体代替范礼铝线内体，所独用的实心铜线内应为符心规定的TR型款射战，其标称直和直径偏差与钢包绒内净车祖间。不允许成品电缆的铜包铝线或实心钢线内导低舍有接头.4.2.2光滑铜萝内导体
心带射管内体应为以射材牌号TU，或TU，的无氧制成倒教态许续图整制管，符合T1527放以下要求，
a）成品电赖中的光滑偏管内导体的结构尺寸及技术要求按丧4的规定：表4光桐管内导依范结构尺亡&技承要求这术要求
勃称外径，mm
外径响差，mm：
2整标称厚度，0
管壁厚度偏兰：
抗控强妆,MPu,min~-max
摘画度，%，ax
规恪代中
205~-260
想光亮，无位，形等可的
b）不允诈成品电疑的光滑铜管内导体含有接买。4.2.3蜗娠形绒纹铜普内-导体
攀雄形皱纹管导体出铜带经数包成形、焊接皮为圆制管后，经螺旋形扎效等工芝过型制成。螺旋形链纹镇管内导体所用钢带成为符合G82059部定的钟铜带。成品电消的螺旋形皱级内导体及其焊弹应连续，平滑，无针孔等缺陷：不与许放晶电貌土的螺旋形破统内导体含自接头、其规格寸费求应符合表5的规定：表5操旋形破纹铜危内守体的结构尺寸要求交术要求
返峰承称外径，num
报峰外轻省差。，
退谷标整多经，
嘴旋形皱纹标弥节距，mml
感形筑较臣伤，mn，max
管型检款厚度，叫m
4.3绝缘
规格-代号：4]
电缆的绝缘层应为同心地，连续地挤出包通在内导体上的效层或3品聚/烯材料构说的范沫紧乙烯能台整练层。
4.3.1泡沫紧乙烯组含绝缘结构
YD/F1092-2000
范沫/烯组合绝续应为以下3种结构中的种。当米用双层绝滚或3么绝缘时，内体粘结么应既格举在内导体上又站肴在泡谋豪乙帮绝缘层上，案乙烯外皮层应粘若在泡沫聚艺烯绝练层上。戏么绝缘一一内导体粘结层阅托结构泡沫聚乙始：h)3层绝缘·一内导件粒结层/柔结均泡象乙烯/渠乙烯外皮么。）当电缆采用娠旋形皱纹内导体时：允许给练出一层出推结构泡沫案乙筛构成：4.3.2泡聚艺继合范绞应满足以下要求：）绝缘剩高力一绝缘以应与内体粘者良好，到离绝缘时所需的灯为绝剥离力。绝续到离力应符合表石的划定，表石绝缘茶高力
规格代号
地别离力，N，min
b）绝擎收缩
绝续的总收缩量本不超过6.4mm
）密缘的热气化板定性
绝察试单老化前后的氧化诱宁期（OTT）应符合下列要求：T老化前的化诱导期应不小30minⅡ.者化后的载化质导期应不小于21min）绝缘常心度
门何一个绝继减面上的绝缘的心度应不人于4%，4.3.3材料
应选使点适当的低密度策乙烯LDPE)、线性低密度聚之烯(LLDPE)，高密度聚乙频（HDPE）绝料，以满足生产：艺要求及本标准划定的相关性能要求。察乙筛绝缘料应争照本标准谢求A（光示的附录）的性垒要求。
4.3.3.1内小本粘年材料
内导体粘结层材料产为聚之烯绝缘料：允许在其中诊加少堂适当材料以改普内小体粘接与内宁性之间抢粘酸性能：
4.3.3.2泡计绝凝材料
范沫绝缘材料应是一仲彩/矫约练科的净利物，隐乙烯绝家料接利物可由低密度案乙烯绝凝料、离密度聚乙筛绝缘料利少年成按剂按适当比例持和而成：成选择造当剂或核剂，以满足生产」.艺要求及本标准规定的相关性能要求：
4.日.3.3案7烯岁皮层材期
聚乙烯外皮层材料为渐度浆乙烯绝缘究。4.4外体
书继的外导央出计形策纹制管或燃旋形裁数钢管构成。其工艺制道过程为，用铜带在绝缘内导体外连续地进行纵包成形、焊接成为圆铜管后手进行坏形或螺施形轧纹，爆旋形轧敏的方亢应为右向.4.4.1各观格电范外导位类料及土要结拟寸按表7的规定。4.4.2域品电缆外步本改头焊链应逆续、平滑、无针孔等续降。4.4.3外守体漏水试验
对外导体范漏水试验应按5.3.2的规定进1，。完成试验后，试样均电案加值应不大于其初始电料的5%。
4.4.4桐带
YD/T1092—2000
外子体的炎型与结均尺一见表7。外导体所用制带应行合本标准4.2.3对情带的就定，表？外体类型与结均尺寸
凝格代号
外导类型
技蜂标称外经mm
范峰外径偏若mm，max
夺标称多径,mm
维纹标染节距,mm
我纹节比差.mm，max
件整标单再成，um
端旋形皱蚊
以形敏纹
较铜普
坏形缺纹
注：规格代步其的心绳元诈采用频能形款较外导，其改术要术计考患十4.5护变
环形皱纹
电缆的护套应中同心地，连续地挤出包在外导体上的一层黑单聚乙统护套抖构成，42
环形被纹
当頭客要求时（例如为了安装于室内或室内室外两出），可专门设计生产阻燃中冕：这类阻燃启缆以规格代号为12以下的电续为主：当生产性您电经时，应使用符合拍应产品标准要求的无购用燃案烯烃护盘料，并允许在外导体上续包作燃包带。成品电缆的耐燃快性应效合4.6.1.6的要求，4.5.1护变应满足以下要求；
a）在间扩套截面上，护最小度，量大外径应衍合表8的要求表B护套录小孕度、最人外径要求规格
护膏最小享度，mu
护变址人外径，mm
b）脱比电护变的机摄物理性能
从成品电缆三取下的护套应持凸YD/T322-1996中3.7.13版定的案乙烯护套机械物理性能要求c）沪套外观
电缆护应光、平整，无孔洞、率链、气洲和陷等缺陷。d电缆护套生产过理应进行交流灾花试验，盘无由穿点。火花试验电止逆发表9的现定，4.5.2护变料
聚之烯护料应为线性低密聚乙烯(LLDPE)或巾率度浆乙烯（(MLDPE)护套料，含有（2.6士D.25）%均分分布的磁黑：聚乙烯套料应符合GB15065规定的要求，并应按YD/837.44.1的规定制作式片，进行耐环境应力开裂性能试脸，案烯烃阻燃护套些应参照本标作附录B（握示的附录）的规定。4.5.3电效的标芯
成品电标志应衍合GB6995.3的要求。电继护套上应沿其长度方可折同需不大于1m印制有制造厂名或其代号、制造年份、型号、长度，标志应活可辩，额色为户色6
YD/T1092-2000
长度标忘以m为单位，标称间距为Im误差应不人于5。第一次印制的标志不符合工述要求，允许深用以下方汰进行候正：）可在护套！一创，用与第一次印制时不同且容易辨认的额色三新拆忘，但新的长度标志应以5000m于始，以乐区别。
b）可采用内醉或炎似消沿游液涛原印字操净后重印。4.6成品电然的性能要求
4.6.t机.械物理性能与环境性能4.6.1.1冷需曲
对电统范将弯出试验应接55.1的视定进行。完成试险后，尚用正常或矫视方检查时，试样的长含应无们何见的并型，数或其它损伤，在进行登查之前，允许试样恢友空室温。4.6.1.2温度拍坏
对电统的温度循环试验应按5.5.2的规定过行，完成试验后，当用正常或矫正视力按查时，试样的护应无任可可见的裂，裂数或其它损伤；试验后测试的“电止我波比”仍应符合表9中对相应“工作频腺”的“市压牙波比”要呆。4.6.1.3担度冲击
刘自缇的高低温冲击试验应按5.5.3的规定进行。完成验尼，缆试样内体非向尺主变化应于大于1.6mm，绝缘层轴向尺寸变化两不大于3.2mm：4.6.1.4三复变由
刘对内巍的单点变曲试验应核5.5.4的规完光行。完成试验后，当月正常或矫正现力检查时，试样的金底部件无裂效或断裂：试验后测试的“氏性波比”仍应持合表9中对相应“下作频”的“电卡业波比“要求，
4.6.1.5抗性
对电缆均抗压性试验应按术标准5.5.5的惑定进行．完成试验后测试的“电业生波比”仍应合表9中对相应“工作频段”的“电压驻波比”要求，4.6.1.6阻燃电继抢耐燃瓷性
燃电缆能燃烧性应能通过GB12666.2中规定的第一种试监（标志为TY7-1）或(G12666.5中规定的C美试验（遇为-C>：发烟浓度应能通过GBT12666.7规定的试验：4.6.2成品电缆的电气性能
4.6.2.1导体的连续1
中缴的内导体、外导体应分别沿电缴炎度连续。4.6.2.2七缆的其它出气性能度符个表9的变求。4.7良馈，长度
4.7.1电级的标移前失度逆为0证的整整咨。4.7.2根据供案双点的协议，按协议长度交货。7
YD/T 1092—200D
THKHIL
YD/T1092-2000
0002-0981
61-- 1
00S1--00F1
000-~086
000--08
COE-09
002--00
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
