【通信行业标准(YD)】 光纤传输衰减变化的监测方法 后向散射监测法

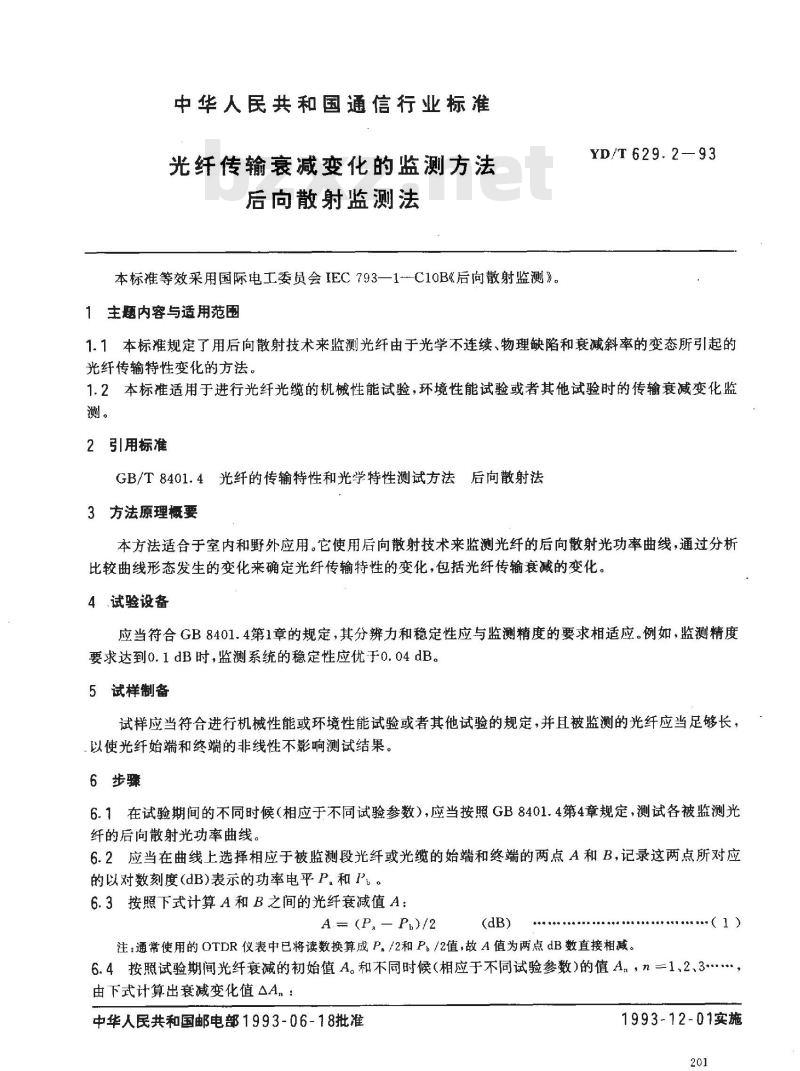

中华人民共和国通信行业标准
光纤传输衰减变化的监测方法
后尚散射监测法
本标准等效采用国际电工委员会IEC793—1--C10B《后向散射监测》。1主题内容与适用范围Www.bzxZ.net
YD/T629.2—93
1.1本标准规定了用后向散射技术来监测光纤由于光学不连续、物理缺陷和衰减斜率的变态所引起的光纤传输特性变化的方法。
1.2本标准适用于进行光纤光缆的机械性能试验，环境性能试验或者其他试验时的传输衰减变化监测。
2引用标准
GB/T8401.4光纤的传输特性和光学特性测试方法后向散射法3方法原理概要
本方法适合于室内和野外应用。它使用后向散射技术来监测光纤的后向散射光功率曲线，通过分析比较曲线形态发生的变化来确定光纤传输特性的变化，包括光纤传输衰减的变化。4试验设备
应当符合GB8401.4第1章的规定，其分辨力和稳定性应与监测精度的要求相适应。例如，监测精度要求达到0.1dB时，监测系统的稳定性应优于0.04dB。5试样制备
试样应当符合进行机械性能或环境性能试验或者其他试验的规定，并且被监测的光纤应当足够长，以使光纤始端和终端的非线性不影响测试结果。6步骤
6.1在试验期间的不同时候（相应于不同试验参数），应当按照GB8401.4第4章规定，测试各被监测光纤的后向散射光功率曲线，
6.2应当在曲线上选择相应于被监测段光纤或光缆的始端和终端的两点A和B，记录这两点所对应的以对数刻度(dB)表示的功率电平P。和P。6.3按照下式计算A和B之间的光纤衰减值A：A- (P.-P)/2
注：通常使用的OTDR仪表中已将读数换算成P。/2和Ps/2值，故A值为两点dB数直接相减。（1）
6.4按照试验期间光纤衰减的初始值A。和不同时候（相应于不同试验参数)的值An，n=12.3由下式计算出衰减变化值△A，：中华人民共和国邮电部1993-06-18批准1993-12-01实施

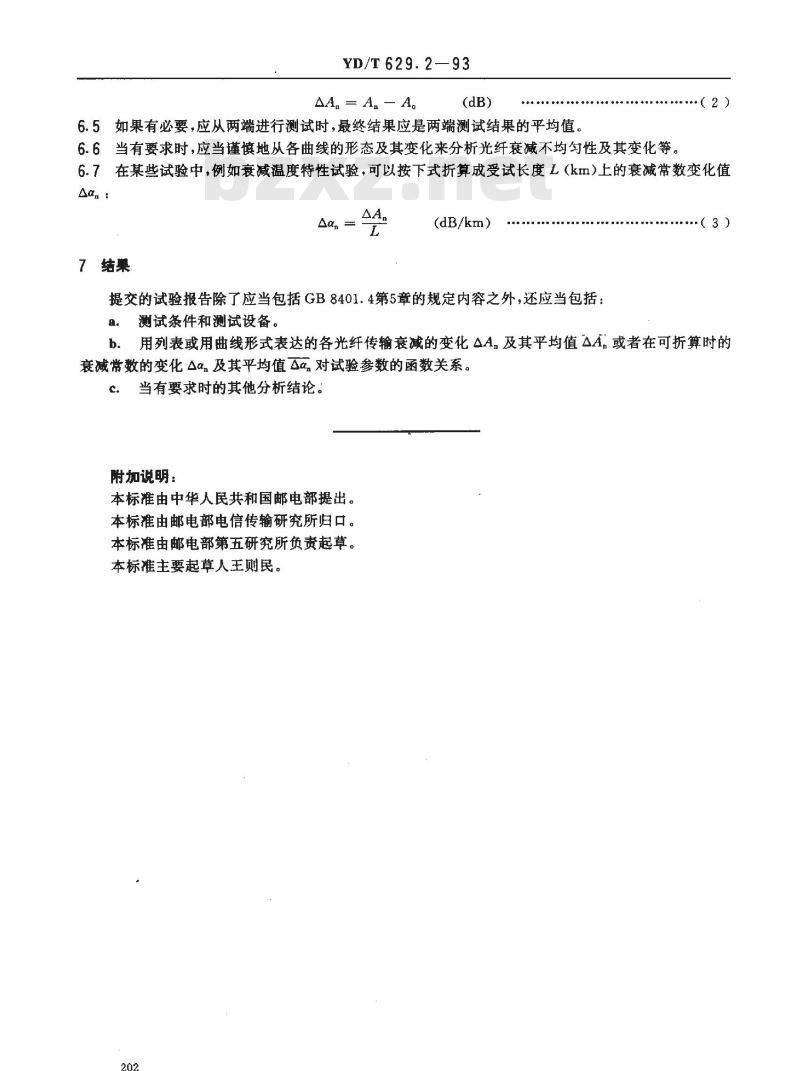

YD/T629.2—93
AA, = A,— A.
6.5如果有必要，应从两端进行测试时，最终结果应是两端测试结果的平均值。6.6当有要求时，应当谨慎地从各曲线的形态及其变化来分析光纤衰减不均勾性及其变化等。（2）
6.7在某些试验中，例如衰减温度特性试验，可以按下式折算成受试长度L（km）上的衰减常数变化值Aan:
7结巢
(dB/km)
提交的试验报告除了应当包括GB8401.4第5章的规定内容之外，还应当包括：测试条件和测试设备。
b．用列表或用曲线形式表达的各光纤传输衰减的变化AA及其平均值△A,或者在可折算时的衰减常数的变化△an及其平均值△α,对试验参数的函数关系。C.
当有要求时的其他分析结论。
附加说明：
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。本标准由邮电部第五研究所负责起草。本标准主要起草人王则民。
