【通信行业标准(YD)】 微波无人值守电源技术要求

YD/T501—2000

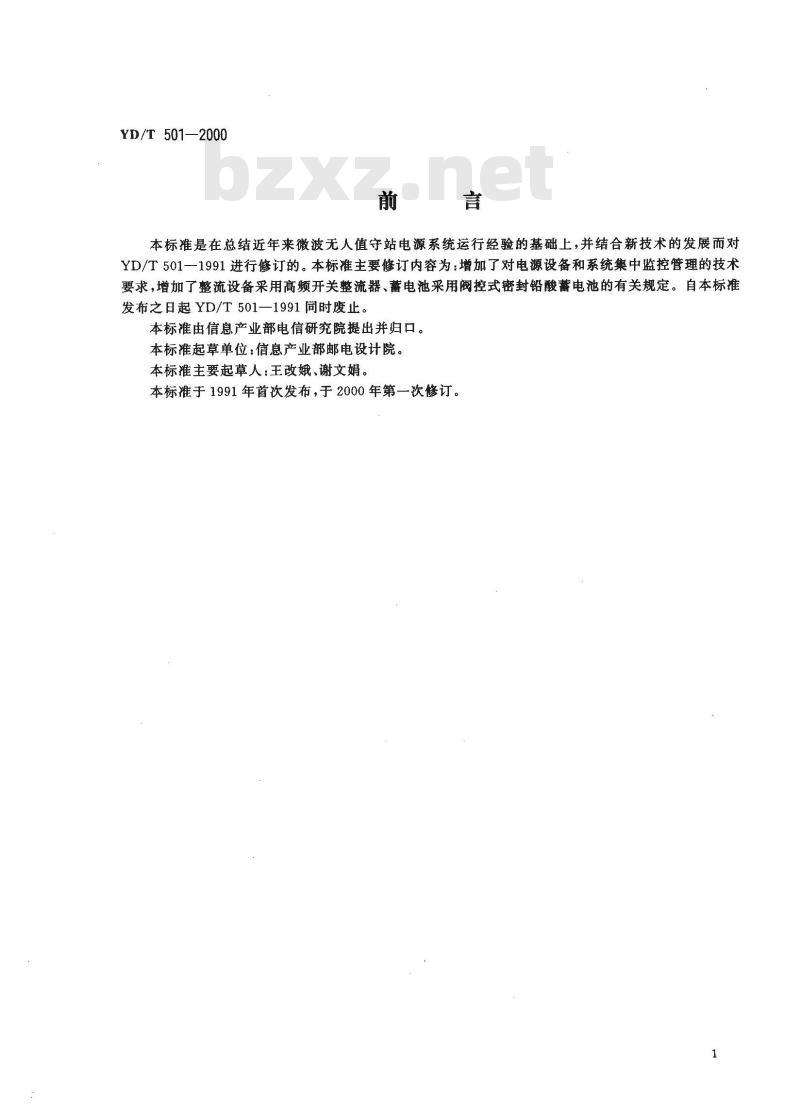

本标准是在总结近年来微波无人值守站电源系统运行经验的基础上，并结合新技术的发展而对YD/T501--1991进行修订的。本标准主要修订内容为：增加了对电源设备和系统集中监控管理的技术要求，增加了整流设备采用高频开关整流器、蓄电池采用阀控式密封铅酸蓄电池的有关规定。自本标准发布之日起YD/T 501一1991同时废止。本标准由信息产业部电信研究院提出并归口。本标准起草单位：信息产业部邮电设计院。本标准主要起草人：王改娥、谢文娟。本标准于1991年首次发布，于2000年第一次修订。中华人民共和国通信行业标准

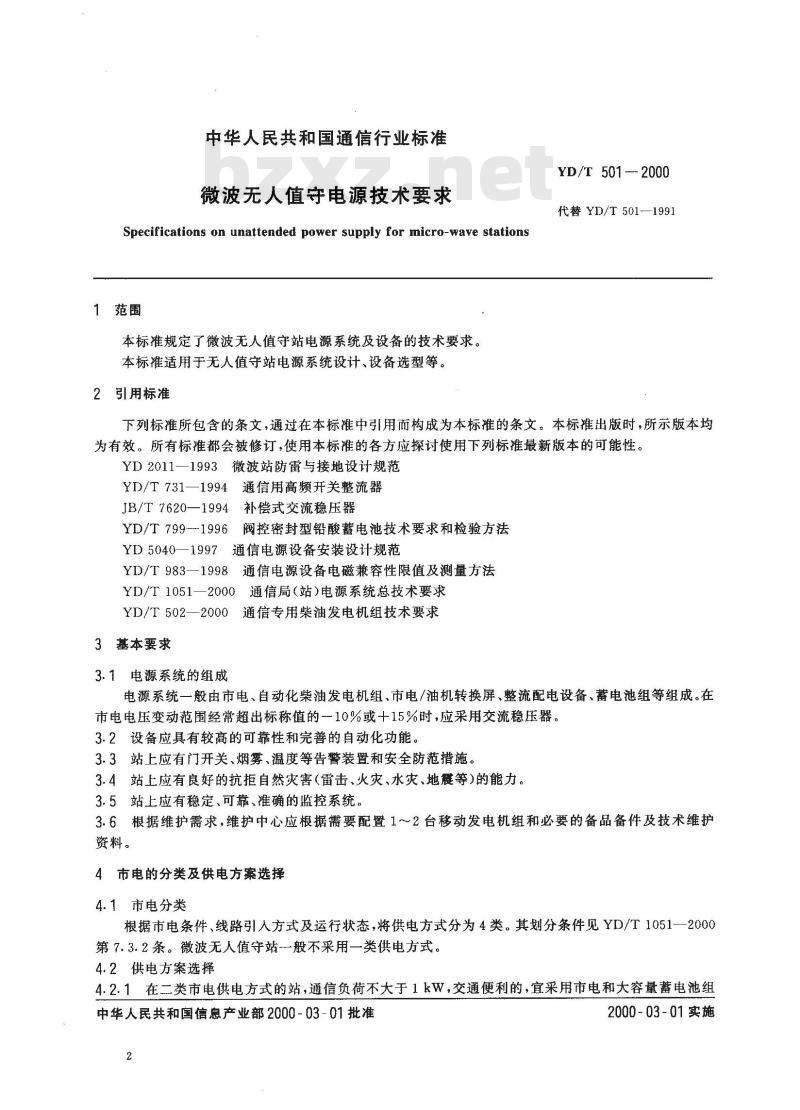

微波无人值舒电源技术要求
Specifications on unattended power supply for micro-wave stations1范围
本标准规定了微波无人值守站电源系统及设备的技术要求。本标准适用于无人值守站电源系统设计、设备选型等。2引用标准
YD/T 501—2000
代替YD/T501—1991
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。YD2011一1993微波站防雷与接地设计规范YD/T731—1994通信用高频开关整流器JB/T7620—1994补偿式交流稳压器YD/T799-1996阀控密封型铅酸蓄电池技术要求和检验方法YD5040—1997通信电源设备安装设计规范YD/T983—1998通信电源设备电磁兼容性限值及测量方法YD/T.1051一2000通信局（站）电源系统总技术要求YD/T502—2000通信专用柴油发电机组技术要求3基本要求
3.1电源系统的组成
电源系统一般由市电、自动化柴油发电机组、市电/油机转换屏、整流配电设备、蓄电池组等组成。在市电电压变动范围经常超出标称值的一10%或十15%时，应采用交流稳压器。3.2设备应具有较高的可靠性和完善的自动化功能。3.3站上应有门开关、烟雾、温度等告警装置和安全防范措施。3.4站上应有良好的抗拒自然灾害（雷击、火灾、水灾、地等的能力。3.5站上应有稳定、可靠，准确的监控系统，3.6根据维护需求，维护中心应根据需要配置1~~2台移动发电机组和必要的备品备件及技术维护资料。
4市电的分类及供电方案选择
4.1市电分类
根据市电条件、线路引人方式及运行状态，将供电方式分为4类。其划分条件见YD/T1051一2000第7.3.2条。微波无人值守站般不采用一类供电方式。4.2供电方案选择
4.2.1在二类市电供电方式的站，通信负荷不大于1kW，交通便利的，宜采用市电和大容量蓄电池组中华人民共和国信息产业部2000-03-01批准2
2000-03-01实施

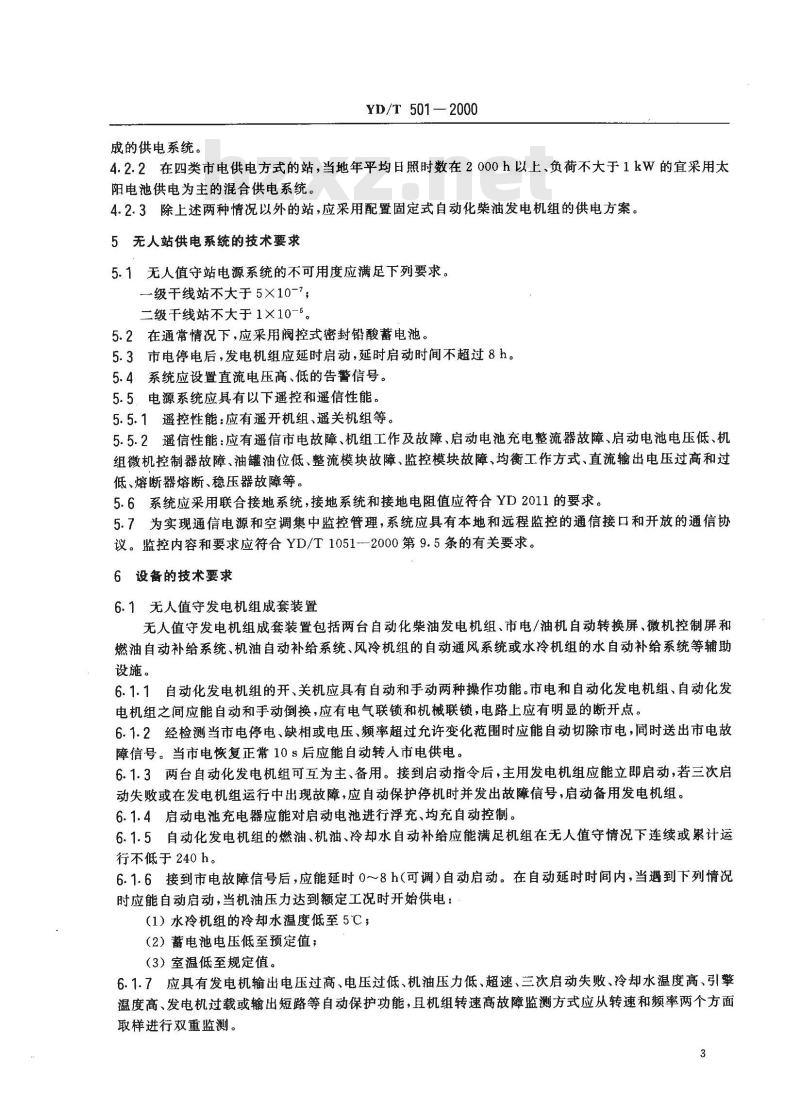

成的供电系统。
YD/T 501—2000
4.2.2在四类市电供电方式的站，当地年平均日照时数在2000h以上、负荷不大于1kW的宜采用太阳电池供电为主的混合供电系统。4.2.3除上述两种情况以外的站，应采用配置固定式自动化柴油发电机组的供电方案。5无人站供电系统的技术要求
5.1无人值守站电源系统的不可用度应满足下列要求。一级千线站不大于5×10-；
二级干线站不大于1×10-6。
5.2在通常情况下，应采用阀控式密封铅酸蓄电池。5.3市电停电后，发电机组应延时启动，延时启动时间不超过8h。5.4系统应设置直流电压高、低的告警信号。5.5，电源系统应具有以下遥控和遥信性能。5.5.1遥控性能：应有遥开机组、遥关机组等。5.5.2遥信性能：应有遥信市电故障、机组工作及故障、启动电池充电整流器故障、启动电池电压低、机组微机控制器故障、油罐油位低、整流模块故障、监控模块故障、均衡工作方式、直流输出电压过高和过低、熔断器熔断、稳压器故障等。5.6系统应采用联合接地系统，接地系统和接地电阻值应符合YD2011的要求。5.7为实现通信电源和空调集中监控管理，系统应具有本地和远程监控的通信接口和开放的通信协议。监控内容和要求应符合YD/T1051-—2000第9.5条的有关要求。6设备的技术要求
6.1无人值守发电机组成套装置
无人值守发电机组成套装置包括两台自动化柴油发电机组、市电/油机自动转换屏、微机控制屏和燃油自动补给系统、机油自动补给系统、风冷机组的自动通风系统或水冷机组的水自动补给系统等辅助设施。
自动化发电机组的开、关机应具有自动和手动两种操作功能。市电和自动化发电机组、自动化发6. 1. 1
电机组之间应能自动和手动倒换，应有电气联锁和机械联锁，电路上应有明显的断开点。6.1.2经检测当市电停电、缺相或电压、频率超过允许变化范围时应能自动切除市电，同时送出市电故障信号。当市电恢复正常10s后应能自动转入市电供电。6.1.3两台自动化发电机组可互为主、备用。接到启动指令后，主用发电机组应能立即启动，若三次启动失败或在发电机组运行中出现故障，应自动保护停机时并发出故障信号，启动备用发电机组。6.1.4启动电池充电器应能对启动电池进行浮充、均充自动控制。6.1.5自动化发电机组的燃油、机油、冷却水自动补给应能满足机组在无人值守情况下连续或累计运行不低于240h。
6.1.6接到市电故障信号后，应能延时Q～8h可调）自动启动。在自动延时时间内，当遐到下列情况时应能自动启动，当机油压力达到额定工况时开始供电：（1）水冷机组的冷却水温度低至5℃；（2）蓄电池电压低至预定值；
（3）室温低至规定值。
6.1.7应具有发电机输出电压过高、电压过低、机油压力低、超速、三次启动失败、冷却水温度高、引擎温度高、发电机过载或输出短路等自动保护功能，且机组转速高故障监测方式应从转速和频率两个方面取样进行双重监测。
YD/T 501--2000

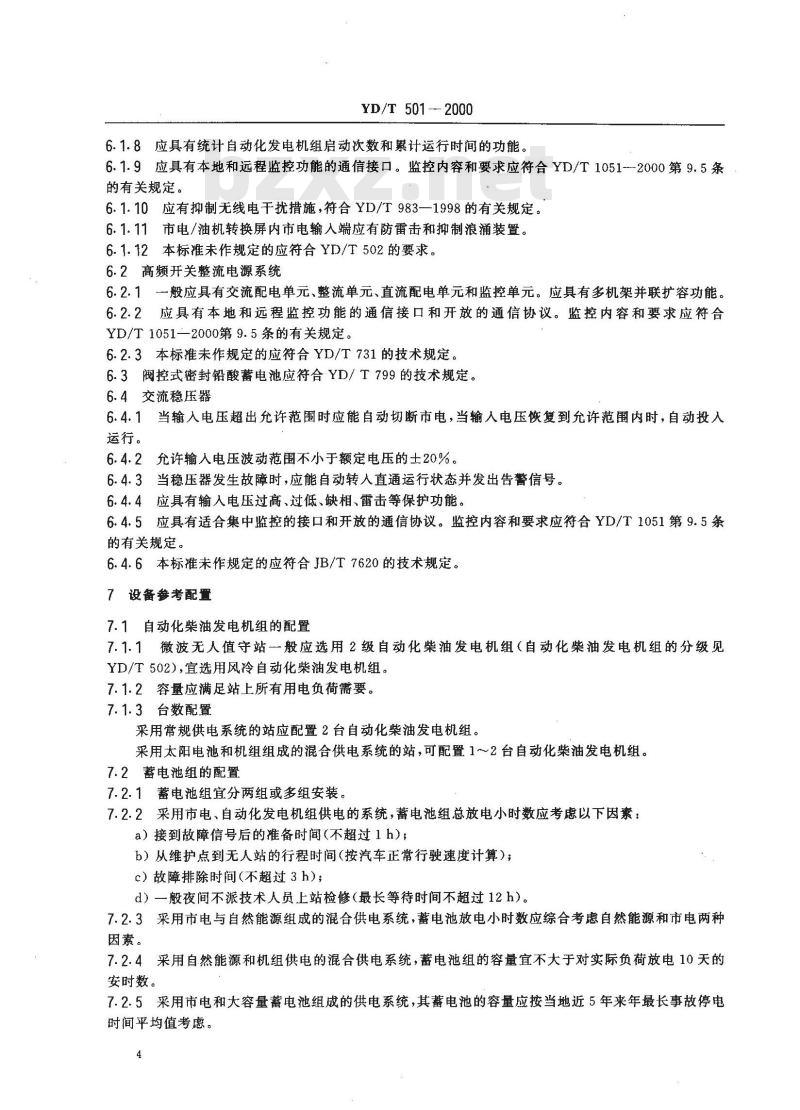

6.1.8应具有统计自动化发电机组启动次数和累计运行时间的功能。6.1.9应具有本地和远程监控功能的通信接口。监控内容和要求应符合YD/T1051-2000第9.5条的有关规定。
6.1.10应有抑制无线电干扰措施，符合YD/T983一1998的有关规定。6.1.11市电/油机转换屏内市电输人端应有防雷击和抑制浪涌装置。6.1.12本标准未作规定的应符合YD/T502的要求。6.2高频开关整流电源系统
6.2.1一般应具有交流配电单元、整流单元、直流配电单元和监控单元。应具有多机架并联扩容功能。6.2.2应具有本地和远程监控功能的通信接口和开放的通信协议。监控内容和要求应符合YD/T1051一2000第9.5条的有关规定。6.2.3本标准未作规定的应符合YD/T731的技术规定。6.3阀控式密封铅酸蓄电池应符合YD/T799的技术规定。6.4交流稳压器
6.4.1当输入电压超出允许范围时应能自动切断市电，当输人电压恢复到允许范围内时，自动投入运行。
6.4.2允许输人电压波动范围不小于额定电压的土20%。6.4.3当稳压器发生故障时，应能自动转人直通运行状态并发出告警信号。6.4.4应具有输人电压过高、过低、缺相、雷击等保护功能。6.4.5应具有适合集中监控的接口和开放的通信协议。监控内容和要求应符合YD/T1051第9.5条的有关规定，
6.4.6本标准未作规定的应符合JB/T7620的技术规定。7设备参考配置
7.1自动化柴油发电机组的配置www.bzxz.net
7.1.1微波无人值守站-般应选用2级自动化柴油发电机组（自动化柴油发电机组的分级见YD/T502），宜选用风冷自动化柴油发电机组。7.1.2容量应满足站上所有用电负荷需要。7.1.3台数配置
采用常规供电系统的站应配置2台自动化柴油发电机组。采用太阳电池和机组组成的混合供电系统的站，可配置1～2台自动化柴油发电机组。7.2蓄电池组的配置
7.2.1蓄电池组宜分两组或多组安装7.2.2采用市电、自动化发电机组供电的系统，蓄电池组总放电小时数应考虑以下因素：a）接到故障信号后的准备时间（不超过1h）；b）从维护点到无人站的行程时间（按汽车正常行驶速度计算）；c）故障排除时间（不超过3h)；d）一般夜间不派技术人员上站检修（最长等待时间不超过12h）。7.2.3采用市电与自然能源组成的混合供电系统，蓄电池放电小时数应综合考虑自然能源和市电两种因素。
7.2.4采用自然能源和机组供电的混合供电系统，蓄电池组的容量宜不大于对实际负荷放电10天的安时数。
7.2.5采用市电和大容量蓄电池组成的供电系统，其蓄电池的容量应按当地近5年来年最长事故停电时间平均值考虑。

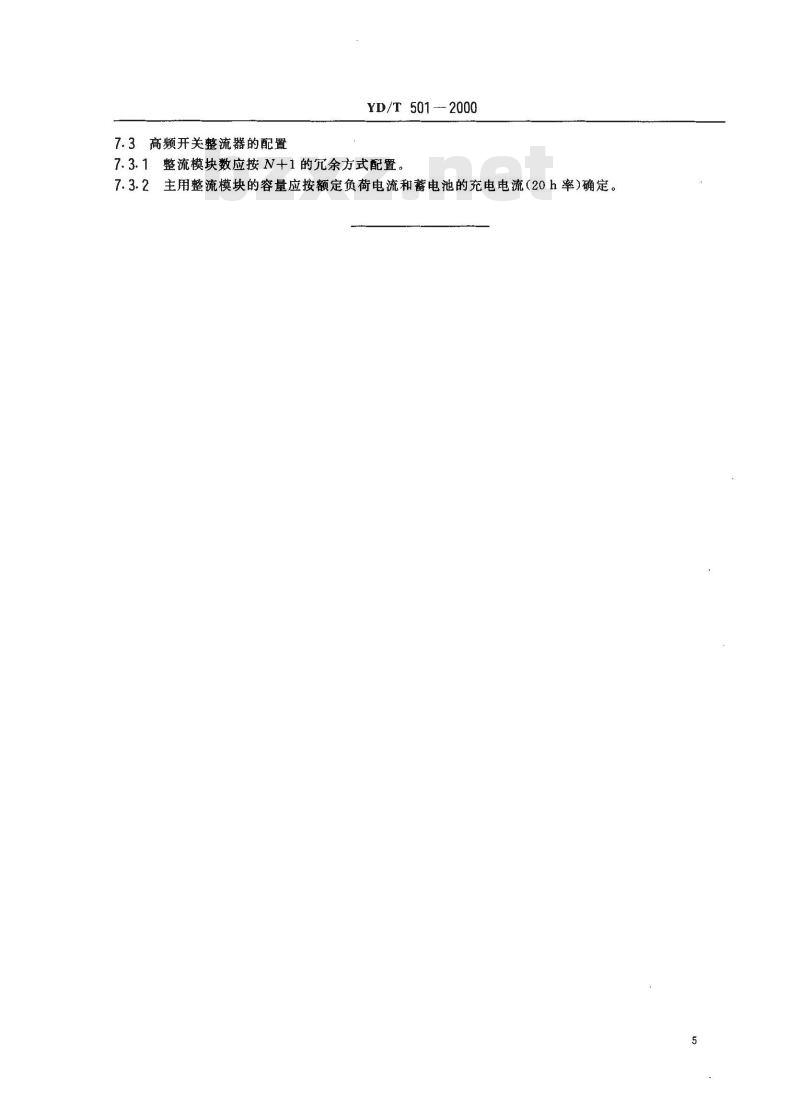

7.3高频开关整流器的配置
YD/T 5012000
7.3.1整流模块数应按N+1的允余方式配置。主用整流模块的容量应按额定负荷电流和蓄电池的充电电流（20h率）确定。7.3. 2
