【通信行业标准(YD)】 邮电工业产品铭牌

中华人民共和国通信行业标准
YD/T 122—1997
代替YD122-76
邮电工业产品铭牌電
1997-03-27发布
中华人民共和国邮电部发布
1997-07-01实施
YD/T122---1997
2引用标准
型式与尺寸
铭牌标记
技术要求·
试验方法
检验规则
包装、运输、览
YD/T122—1997

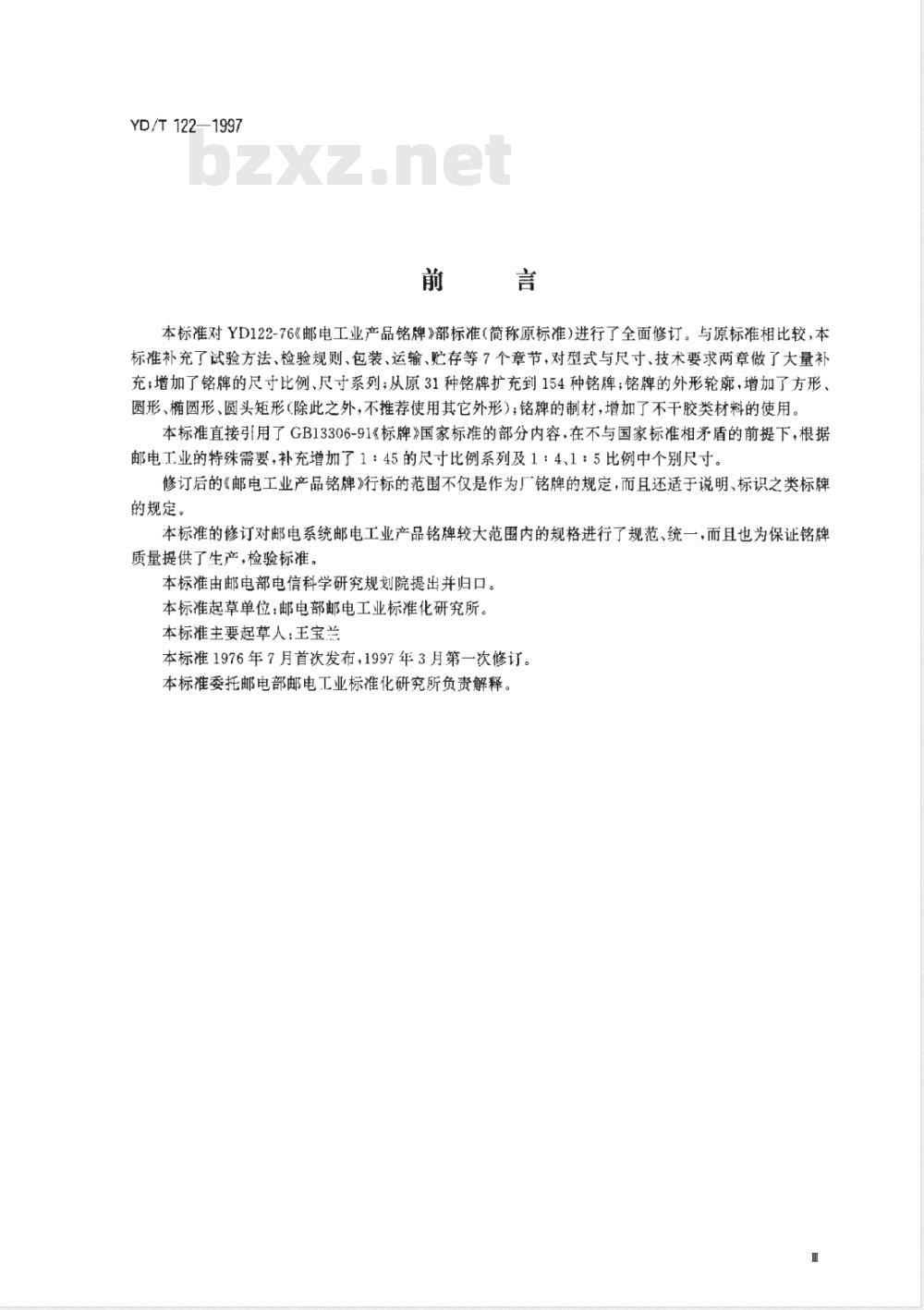

本标准对YD122-76《邮电工业产品铭牌》部标准（简称原标准)进行了全面修订。与原标准相比较，本标准补充了试验方法、检验规则、包装、运输、贮存等7个章节，对型式与尺寸、技术要求两章做了大量补充；增加了铭牌的尺寸比例、尺寸系列；从原31种铭牌扩充到154种铭牌；铭牌的外形轮廓，增加了方形圆形、椭圆形、圆头矩形(除此之外，不推荐使用其它外形)；铭牌的制材，增加了不干胶类材料的使用。本标准直接引用了GB13306-91《标牌》国家标准的部分内容，在不与国家标准相矛盾的前提下，根据邮电工业的特殊需要，补充增加了1：45的尺寸比例系列及1：4、1：5比例中个别尺寸。修订后的《邮电工业产品铭牌》行标的范围不仅是作为厂铭牌的规定，而且还适于说明、标识之类标牌的规定。
本标准的修订对邮电系统邮电工业产品铭牌较大范围内的规格进行了规范、统一，而且也为保证铭牌质量提供了生产，检验标准。
本标准由邮电部电信科学研究规划院提出并归口。本标准起草单位：邮电部邮电工业标准化研究所。本标准主要起草人：主宝兰
本标准1976年7月首次发布，1997年3月第一次修订。本标准委托邮电部邮电工业标准化研究所负责解释。1范围
中华人民共和国通信行业标准
邮电工业产品铭牌
本标准规定了邮电工业产品铭牌的型式、尽寸规格和技术条件。YD/T122-1997
代替YD122-76

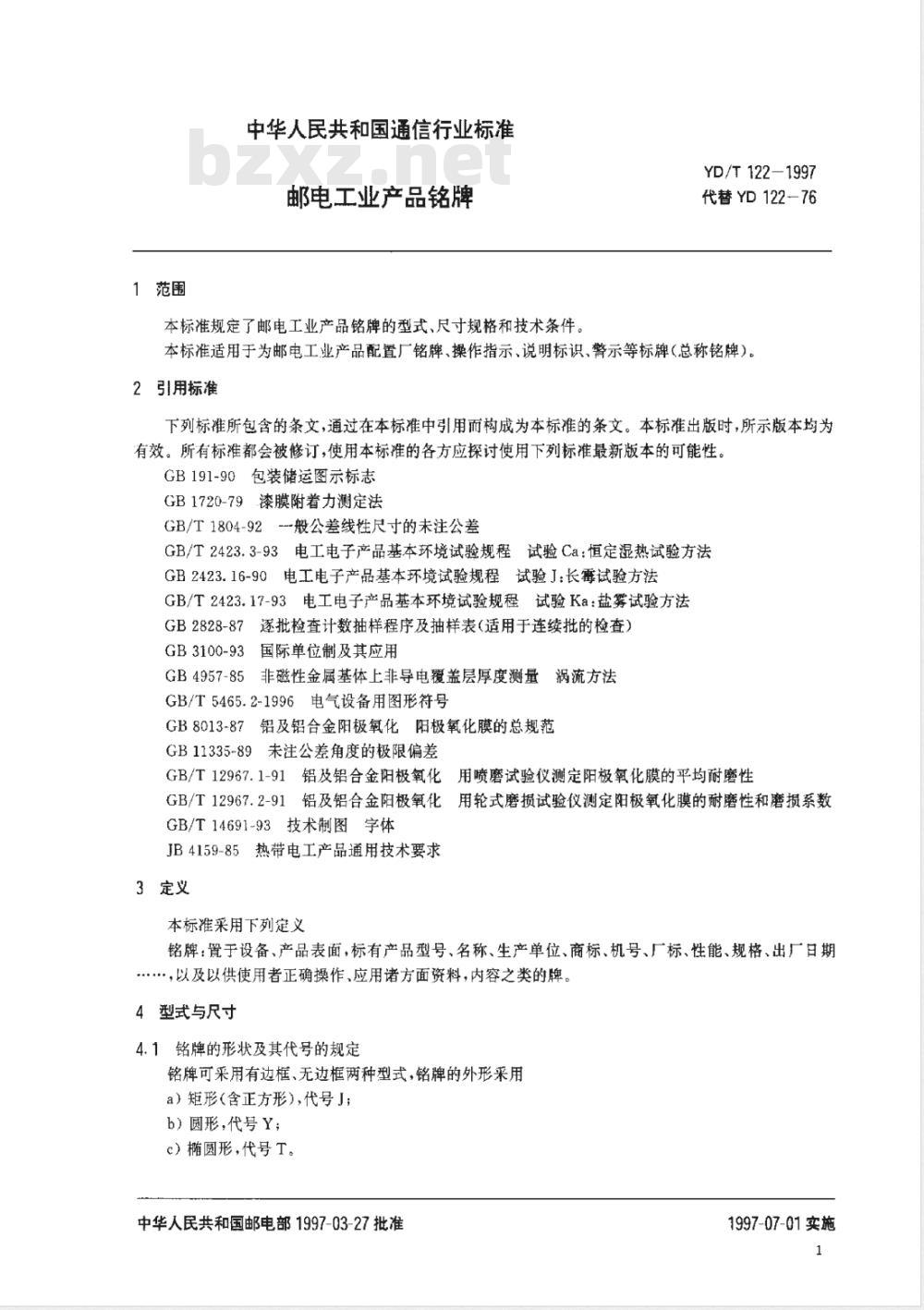

本标准适用于为邮电工业产品配置厂铭牌、操作指示、说明标识、警示等标牌（总称铭牌）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB191-90包装储运图示标志
GB1720-79漆膜附着力测定法
GB/T1804-92-般公差线性尺寸的未注公差GB/T2423.3-93电工电子产品基本环境试验规程试验Ca：恒定热试验方法GB2423.16-90电工电子产品基本环境试验规程试验J：长霉试验方法GB/T2423.17-93电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB2828-87逐批检查计数抽样程序及抽样表（适用于连续批的检查）国际单位制及其应用
GB3100-93
GB4957-85
非磁性金属基体上非导电覆盖层厚度测量涡流方法
GB/T5465.2-1996电气设备用图形符号GB8013-87铝及铝合金阳极氧化阳极氧化膜的总规范GB11335-89未注公差角度的极限偏差GB/T12967.1-91铝及铝合金阳极氧化用喷磨试验仪测定阳极氧化膜的平均耐磨性GB/T12967.2-91铝及铝合金阳极氧化用轮式磨损试验仪测定阳极氧化膜的耐磨性和磨损系数GB/T14691-93技术制图字体
JB4159-85热带电工产品通用技术要求3定义
本标准采用下列定义
铭牌：置于设备、产品表面，标有产品型号、名称、生产单位、商标、机号、厂标、性能、规格、出厂日期……，以及以供使用者正确操作、应用诸方面资料，内容之类的牌。4型式与尺寸
4.1铭牌的形状及其代号的规定
铭牌可采用有边框、无边框两种型式，铭牌的外形采用a）矩形（含正方形），代号J；b）圆形，代号Y；
c）椭圆形，代号T。
中华人民共和国邮电部1997-03-27批准1997-07-01实施
4.2铭牌的型式及尺寸系列的规定YD/T122-1997

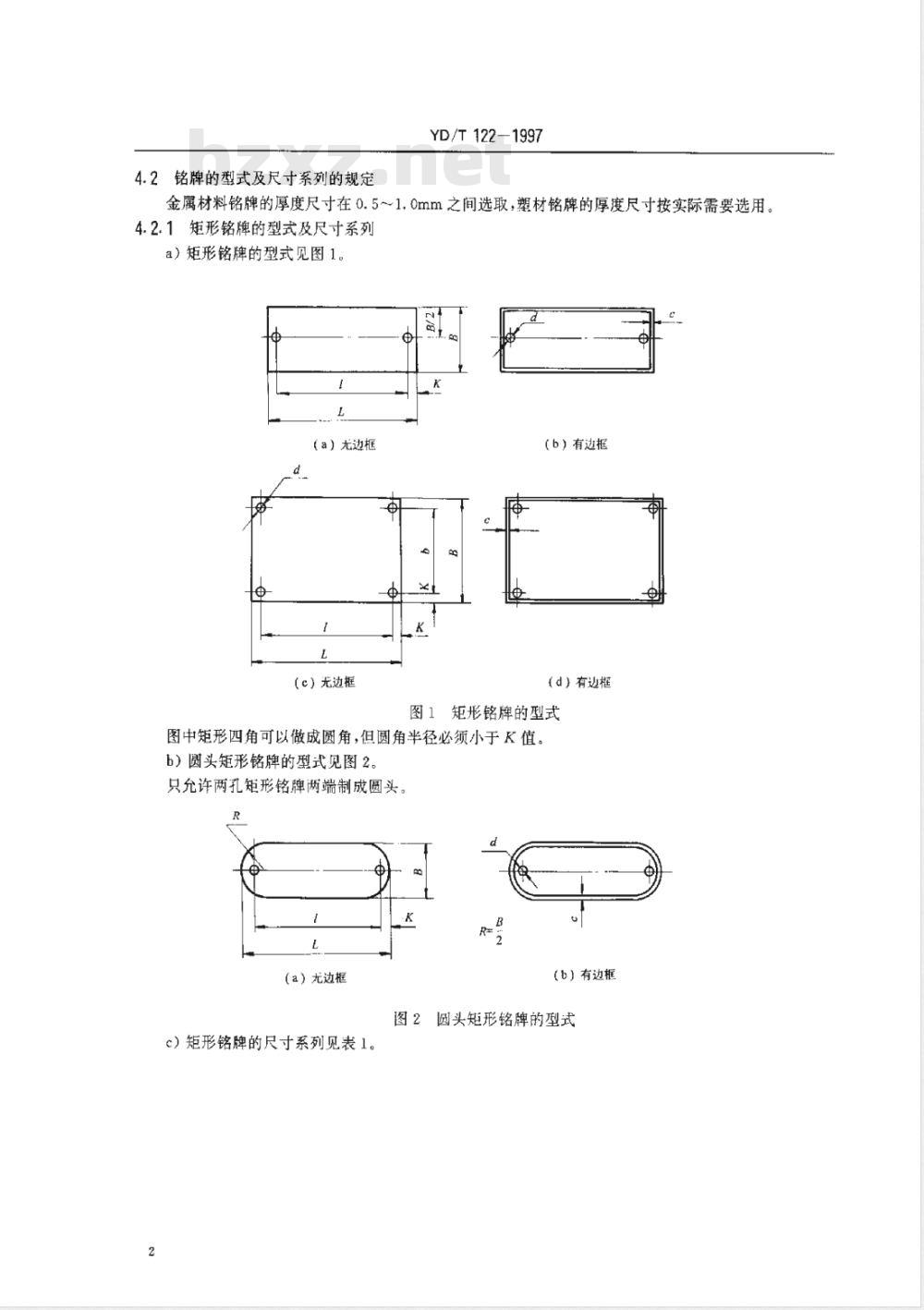

金属材料铭牌的厚度尺寸在0.5～1.0mm之间选取，塑材铭牌的厚度尺寸按实际需要选用。4.2.1矩形铭牌的型式及尺寸系列a）矩形铭牌的型式见图1。
（a）无边框
（c）无边框
（b）有边框
（d）有边框
图1矩形铭牌的型式
图中矩形四角可以做成圆角，但圆角半径必须小于K值。b）圆头矩形铭牌的型式见图2。只允许两孔矩形铭牌两端制成圆头。R
（a）尤边框
（b）有边框
图2圆头矩形铭牌的型式
c）矩形铭牌的尺寸系列见表1。比例
(宽>BX(长）L
10×10
12×12
20×20
25×25
32×32
40×40
50×50
63×63
80×80
100×100
10×12
12×16
16×20
20×25
32×40
40×50
50×63
63×80
80X100
100×125
YD/T122-1997
矩形铭牌的尺寸系列
边框宽
孔直径
孔中心→*
(宽)BX(长)L
10×16
12×20
16×25
20×32
25×40
32×50
40×63Www.bzxZ.net
50×80
63×100
80×125
100×160
10×20
12×25
20×40
25×50
32×63
40×80
50×100
63×125
80×160
100×200
YD/T122-1997
续表1
边框宽
孔直径
孔中心→
(宽)BX(长)L
10×25
12×32
20×50
25×63
32×80
40×100
50×125
63×160
80×200
100×250
10×32
12×40
16×50
20×63
25×80
32×100
40×125
50×160
63×200
80×250
YD/T 122-1997
续表1
边框宽
孔直径
孔中心→
(宽）B×（长）)
10×40
12×50
16×63
20×80
25×100
32×125
36X144
40×160
50X×200
10×45
12×54
16×72
25×112.5
32×144
40×180
50×225
63×283.5
80×360
YD/T 1221997
续表1
边框宽
孔直径
孔中心→
(宽)BX(长)L
10×50
12×63
16×80
20×100
25×125
30×150
32×160
36X180
40X200
50X250
63×315
4.2.2圆形铭牌的型式及尺寸系列a）圆形铭牌的型式见图3
（a）无边框
b）圆形铭牌尺寸系列见表2
YD/T122-1997
续表1
边框宽
（b）有边框
图3圆形铭牌的型式
孔直径
孔中心→
圆形铭牌允许在铭牌中心制作紧固孔，紧固孔直径可根据实际需要选用适当尺寸。圆形铭牌直径大于40mm时，允许制作3个至3个以上紧固孔，但孔距要求分布均匀。规格真径D
直径d
4.2.3椭圆形铭牌的型式及尺寸系列a）椭圆形铭牌的型式见图4
（a）无边框
h）椭圆形铭牌尺寸系列见表3
5铭牌标记
5.1标记方法
铭牌标记由五部分组成：
YD/T122-1997
表2圆形铭牌尺寸系列
框宽C
图4椭圆形铭牌的型式
外形代号、铭牌规格、分隔符、紧固孔数、材料牌号。5.2标记示例
孔直径d
（b）有边框
例1：（宽）B×（长）L=40mm×100mm，用二号工业纯铝L2制做的4个紧固孔的矩形铭牌。J40X×100·4L2
例2：（直径）D=40mm，用二号工业纯铝L2制做的圆形铭牌（紧固孔数省略）。Y40L2
