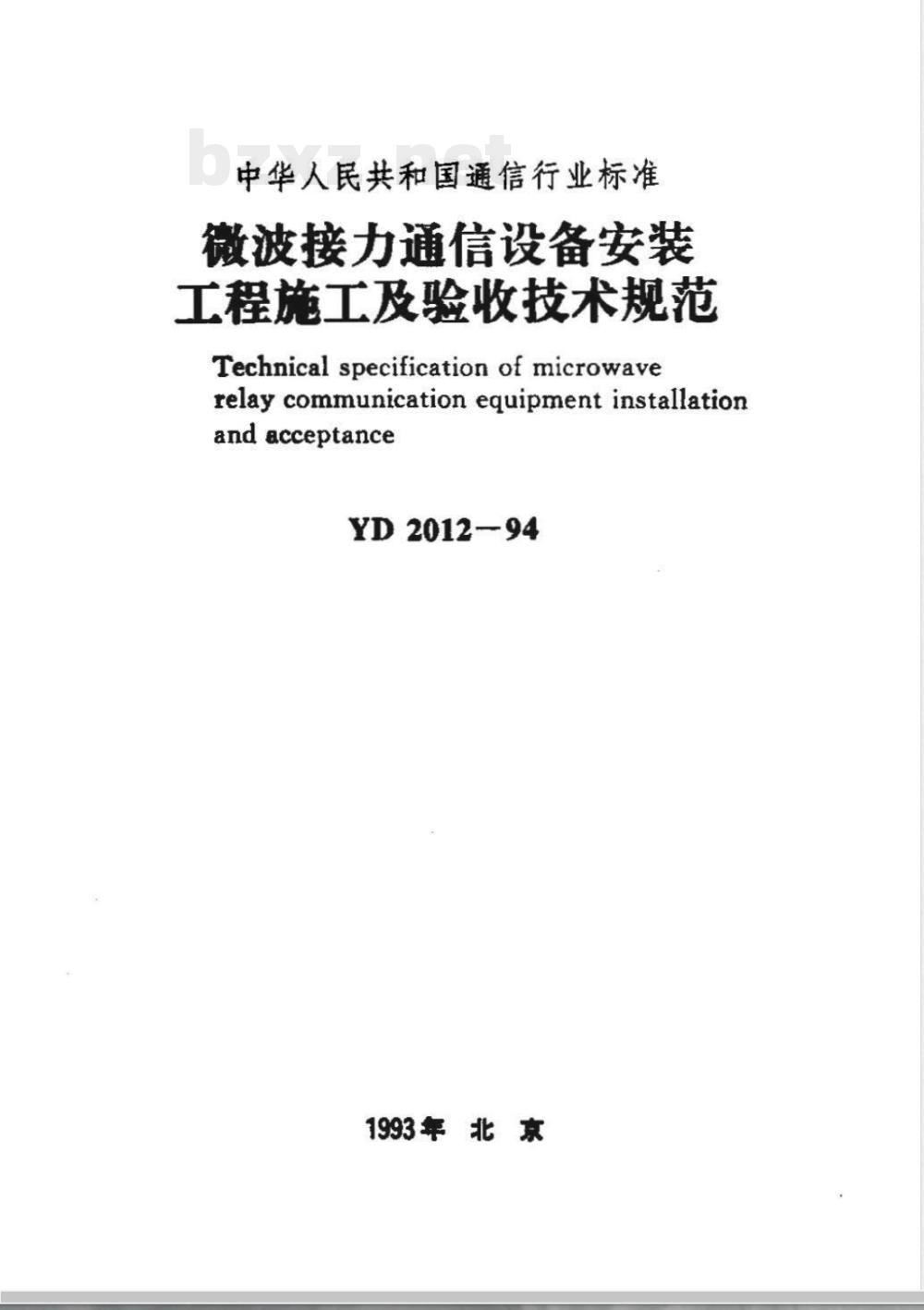

【通信行业标准(YD)】 微波接力通信设备安装工程施工及验收技术规范

中华人民共和国通信行业标准
微波接力通信设备安装
工程施工及验收技术规范
Technical specificationof microwaverelaycommunication equipment installationandacceptance
YD2012-94
1993年北京

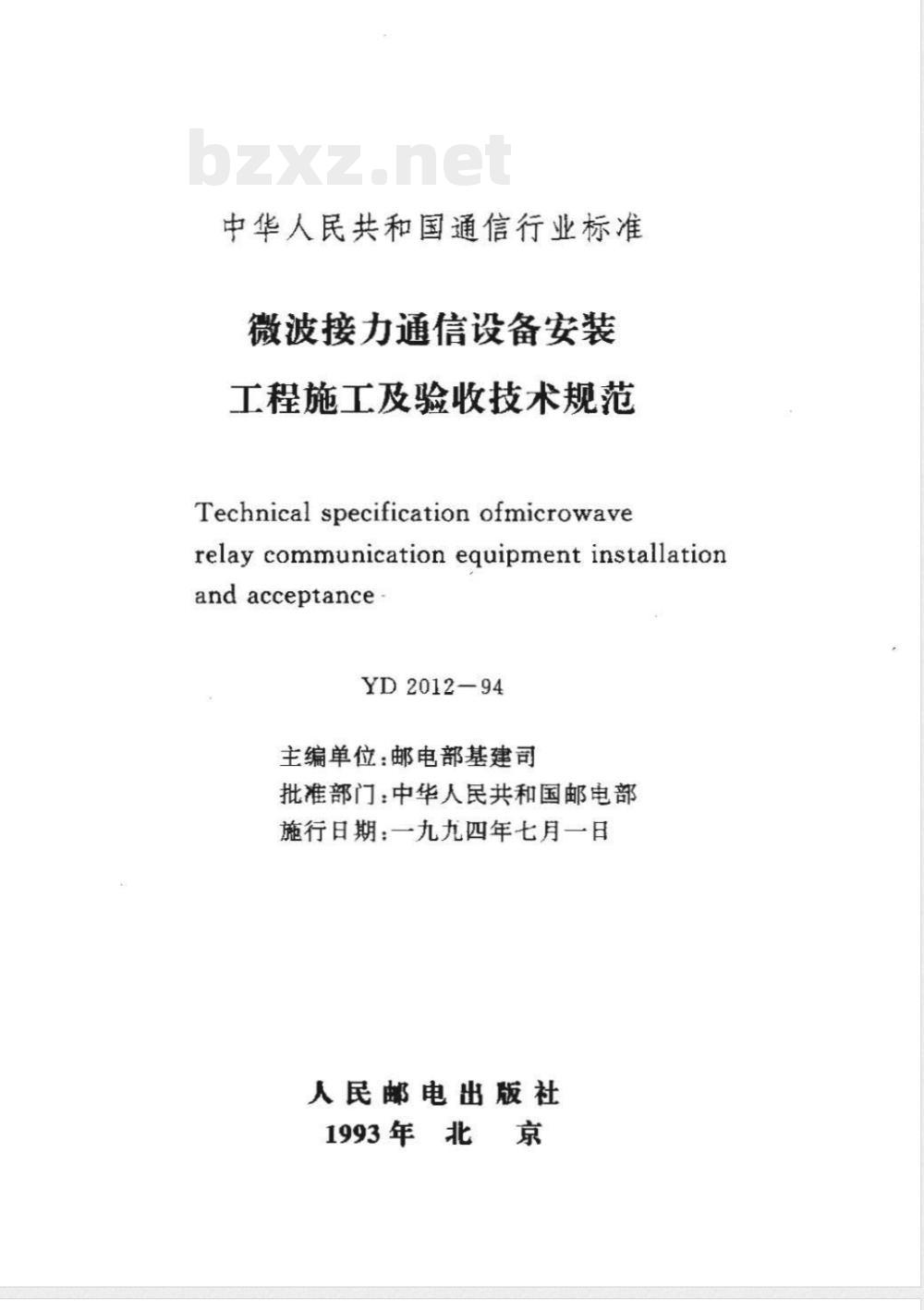

中华人民共和国通信行业标准
微波接力通信设备安装
工程施工及验收技术规范
Technical specification ofmicrowaverelay communication equipment installationandacceptance
YD2012-94
主编单位：邮电部基建司
批准部门：中华人民共和国邮电部施行日期：一九九四年七月一日人民邮电出版社
1993年北京

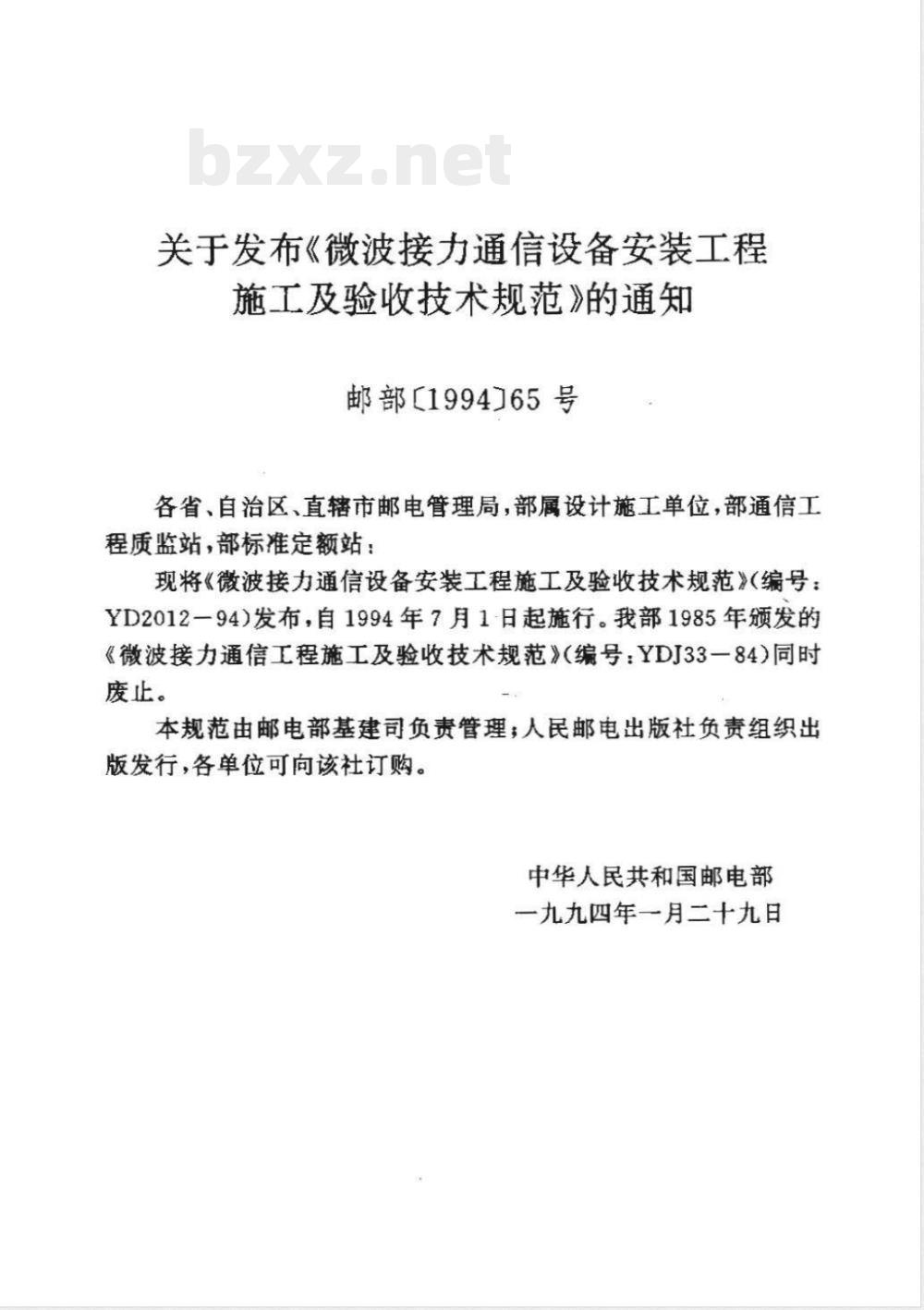

关于发布《微波接力通信设备安装工程施工及验收技术规范》的通知
邮部［1994]65号
各省、自治区、直辖市邮电管理局，部属设计施工单位，部通信工程质监站，部标准定额站：
现将《微波接力通信设备安装工程施工及验收技术规范》（编号：YD2012一94）发布，自1994年7月1日起施行。我部1985年颁发的《微波接力通信工程施工及验收技术规范》（编号：YDJ33一84）同时废止。
本规范由邮电部基建司负责管理，人民邮电出版社负责组织出版发行，各单位可向该社订购。中华人民共和国邮电部
一九九四年一月二十九日

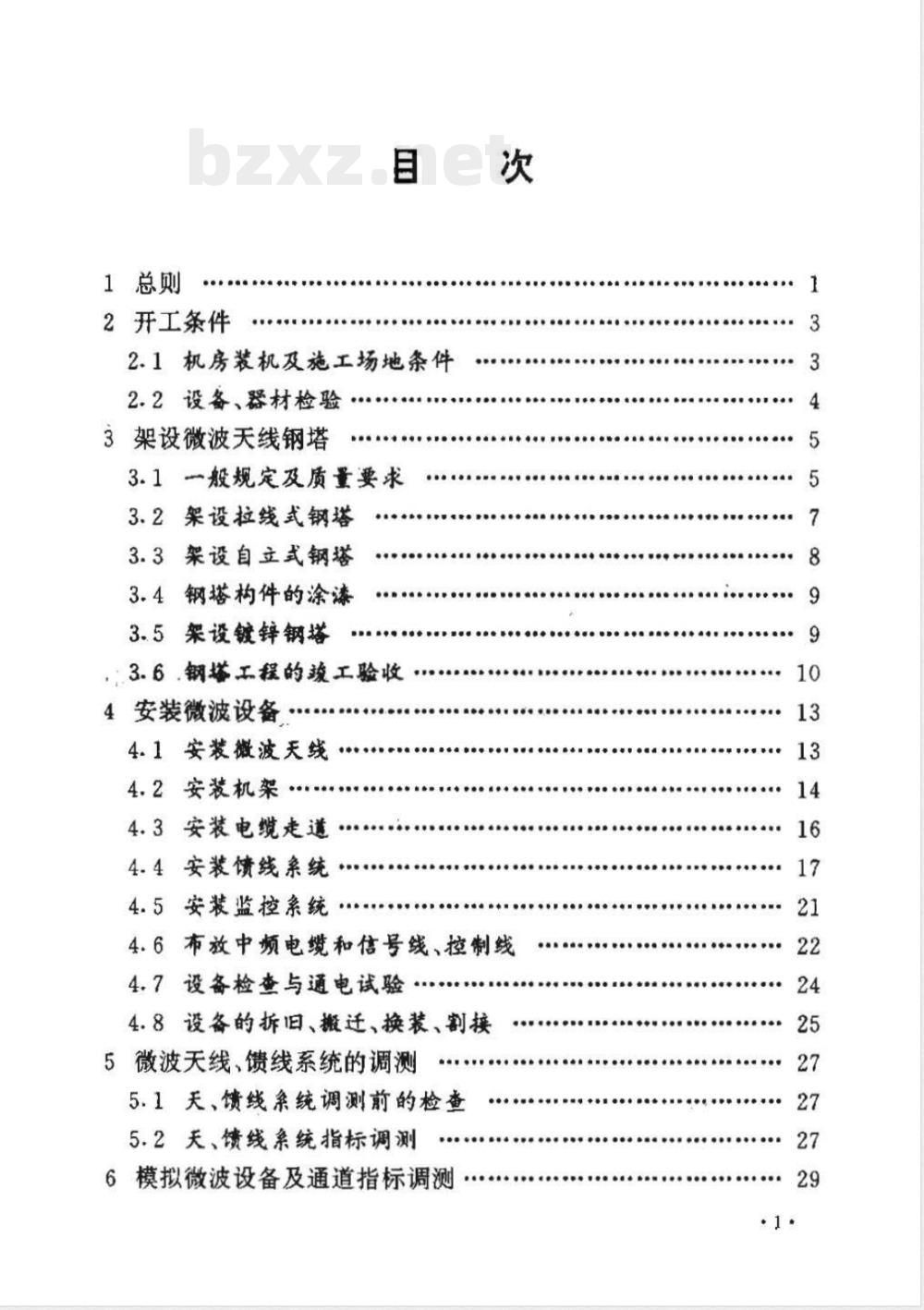

1总则
2开工条件
2.1机房装机及施工场地条件
2.2设备、器材检验·
3架设微波天线钢塔
3.1一般规定及质量要求
3.2架设拉线式钢塔
3.3架设自立式钢塔
3.4钢塔构件的涂漆
3.5架设镀锌钢塔
3.6钢塔工程的竣工验收.
4安装微波设备
4.1安装微波天线
4.2安装机架·
4.3安装电缆走道
4.4安装馈线系统.
4.5安装监控系统
4.6布放中频电缆和信号线、控制线4.7设备检查与通电试验
4.8设备的拆旧、搬迁、换装，割接5微波天线，馈线系统的调测
5.1天馈线余统调测前的检香
5.2天、馈线系统指标调测
6模拟微波设备及通道指标调测

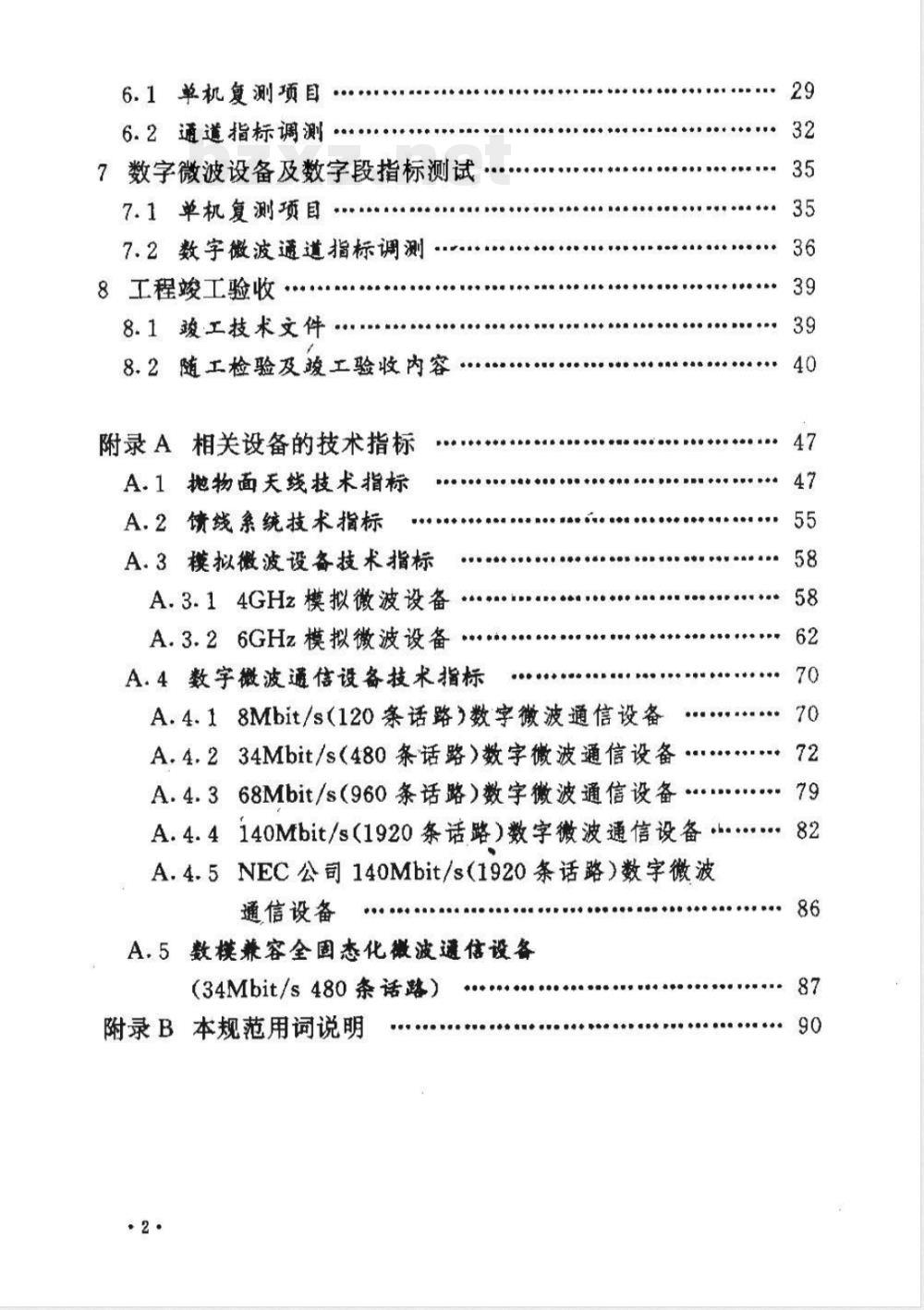

6.1单机复测项目
6.2通道指标调测
7数字微波设备及数字段指标测试.7.1单机复测项目·
7.2数字微波通道指标调测·
8工程竣工验收·
8.1竣工技术文件
8.2随工检验及竣工验收内容....附录A相关设备的技术指标
A.1地物面天线技术指标
A.2馈线系统技术指标
A.3模拟微波设备技术指标
A.3.1.4GHz模拟微波设备
A.3.26GHz模拟微波设备
A.4数字微波通信设备技术指标
A.4.18Mbit/s（120条话路）数字微波通信设备A.4.234Mbit/s（480条话路）数字微波通信设备A.4.368Mbits（960条话路）数字微波通信设备......
A.4.4140Mbit/s(1920条话路）数字微波通信设备.....82A，4.5NEC公司140Mbit/s（1920条话路）数字微波通信设备
A.5数模兼容全固态化微波通信设备（34Mbit/s480条话路）
附录B本规范用词说明
1总则
1.0.1本规范是微波接力通信设备安装工程施工质量检查、随工验收和竣工验收的技术依据。适用于新建、扩建和改建工程。1.0.2本规范未列入的安装规格和电路的通道指标以工程设计为准。电源部分按照《通信电源设备安装工程施工及验收技术规范》YDJ31一83执行，设备的抗加固应符合《邮电通信设备安装抗健设计暂行规定》的要求。
1.0.3微波设备及天线、馈线系统的安装规格以及所采用器材的规格程式均应符合本规范和施工图设计的要求。微波天线钢塔安装部分参考了《钢结构工程施工及验收规范》GBJ205一83。旧设备的搬迁、换装其通道指标应由设计单位与建设单位、施工单位的代表共同协商办理。
1.0.4本规范未包括的特殊项目及指标要求，应由工程设计人员与建设单位和施工单位的代表共同协商补充规定临时使用，并报部备查。
1.0.5施工单位应产格执行本规范的规定，加强质量管理工作，确保工程质量。建设单位应派专人作为随工代表配合施工并组织随工检验。
1.0.6本规范所列单机及天馈线测试项目作为随工检验项目。施工中使用的测试仪表必须在有效的校验周期之内。1.0.7工程竣工验收应执行部颁《邮电基本建设工程工验收办法》的规定，验收项自和方法应按本规范和工程设计的规定办理。凡发现不符合本规范和工程设计要求的项目，应查明原因，分清责任，凡由施工单位造成的应由施工单位负责返修至合格为止。1.0.8施工单位所制定的操作规程应贯彻本规范的要求，不得1
与本规范的规定相抵触
1.0.9本规范的解释权和修改权属于邮电部。2.
2开工条件
2.1机房装机及施工场地条件
2.1.1开工前必须按施工图设计对机房建筑提出的工艺要求及有关注意事项进行检查，具备下列条件时方可开工2.1.1.1设备安装机房及有关房屋的土建工程应完工，室内墙壁已充分干燥，机房门窗齐全、严紧，并能闭锁，安全可靠。2.1.1.2地面、墙面的预留孔洞、地槽、预理体应符合施工图设计要求。
2.1.1.3安装天线的水泥基础高度、方位和增高架尺寸、天线房高度，宽度均应符合施工图设计要求。无天线基础的应有天线安装方位标志线。
2.1.1.4天线的近区场地应符合施工图设计要求。2.1.1.5市电已引入工地，机房照明设施的安装工程应验收并达到合格要求。
2.1.2机房的通风、取暖、上下水管道的安装工程应验收并达到合格要求。
2.1.3机房环境条件应符合安装设备和工程设计的要求。2.1.4防雷接地系统已完工，接地电阻值应符合工程设计要求。
2.1.5机房应有消防、灭火设施。安全保卫有措施。.3
2.2设备、器材检验
2.2.1开工前建设单位应将所需要安装的设备、器材运到施工现场（大包工程及委托施工单位承运除外）。2.2.2开工前建设单位和施工单位的代表，应共同对到达施工现场的设备、器材的数量进行清点及外观检查，并办理交接手续。2.2.3工程中使用国外进口设备时，施工单位应协助商检部门对到岸设备进行商检。
2.2.4设备、器材检验要求
2.2.4.1到达现场的设备、器材的规格程式应符合施工图设计要求。
2.2.4.2到达施工现场的设备、器材的数量应能满足连续施工的要求。
2.2.4.3对于无包装箱的设备应仔细检查有无缺件和碰损现象。
2.2.4.4当发现设备及器材受潮或破损时，应由施工单位与建设单位的代表共同进行技术鉴定，作好记录。经验证确有问题时应更换，或由订货单位与生产广家协商解决。4
3架设微波天线钢塔
3.1一般规定及质量要求
3.1.1微波天线钢塔基础
在架设钢塔之前应根据钢塔基础验收技术资料复查下列儿项3.1.1.1钢塔基础高度必须符合微波天线钢塔工程设计的要求。
3.1.1.2钢塔基础项面应平整，用钢尺、水平尺、经纬仪或水平仪观测钢塔基础的水平度，充许偏差为1.5mm。3.1.1.3地脚螺栓露出钢塔基础顶面长度应符合钢塔工程设计要求，其螺纹长度只允许加长，螺栓垂直，不得变形。多边形塔基各对应基础螺栓的中心间距充许偏差为5mm。3.1.1.4用混凝土回弹测试仪检查钢筋混凝土基础的标号应符合钢塔工程设计的要求。
3.1.2开工前必须将全部构件清点编号，并按施工顺序排放整齐。构件齐全，质量符合设计要求时方可施工。3.1.3在充许范围（注）内的钢塔构件变形，应在架设前进行矫正。钢材矫正后的充许偏差（挠曲关高）为钢材长度的干分之一。注：“充许范围”见《钢结构工程施工及验收规范》GBJ205一83附表一。
3.1.4施工过程中应采取必要措施保证钢塔构件结构的稳定性，不得产生塑性变形。
3.1.5当环境温度低于一20℃（普通碳素结构钢）时，不得对钢·5·
塔构件钢材进行锤击、剪切、冲孔。当环境温度低于一16℃（普通碳素结构钢时，不得对钢塔构件进行冷矫正。3.1.6吊装前应清除钢塔构件上的冰雪、泥土及其它污物。3.1.7架设钢塔主体（塔身）的质量要求3.1.7.1钢塔的总高度，平台高度及位置、天线加挂支柱高度及方位均应符合微波钠塔工程设计的要求。3.1.7.2在两个互相垂直的方位用经纬仪观测塔身轴线的垂直度应满足工程设计的要求。3.1.7.3塔身各横截面均应成相似多边形，同一横截面上的对角线或边的长度充许偏差为5mm。3.1.7.4安装连接螺栓应符合下列要求：（1）塔靴与基础预理埋螺栓的连接必须用双螺母（2）每个螺栓不得装两个以上的平垫圈，或用大螺母代替平垫圈。
（3）连接螺栓应顺畅穿入，不得强行敲击。螺栓穿入方向应一致。
（4）螺母拧紧以后，螺栓外露丝扣应不少于2扣。（5）节点板与连接件的密贴程度检香，采用节点板连接的节点中相接触的两个平面，必须保证有75%紧贴，用0.3mm塞尺检查，插入面积应不大于该接触总面积的2.5%，两构件边缘的最大间隙不大于0.8mm。
（6）螺栓紧固情况检查：
·用力矩搬手在全塔的上，中、下一部分各抽验20个螺栓，其力矩值应符合钢塔工程设计要求。当螺栓直径小于16mm时，用7kg一m的力矩搬手检查，当螺栓直径大于16mm时，用10kg一m的力矩搬手检查。
·按钢塔工程设计要求做好钢塔工程全部连接螺栓的防松措施。
3.1.8钢塔的防腐层质量要求：
3.1.8.1油漆塔必须涂底漆，涂漆应均匀，漆膜厚薄一致，无流痕，无气泡，无漏涂，不掉皮。3.1.8.2镀锌塔的镀层应均匀、光滑，不起泡，不翘皮，无反锈现象。
3.1.8.3用0.25kg的小锤轻击钢塔构件时，防腐层不得出现脱落现象。
3.1.9钢塔附属设施的安装质量要求：3.1.9.1平台围栏、爬梯及围栏的安装应符合钢塔工程设计的要求，安装牢固、可靠。
3.1.9.2避雷针的安装位置及高度应符合钢塔工程设计要求，安装牢固、端正、允许垂直偏差为避雷针高度的千分之五。3.1.9.3防雷接地系统的接地电阻值应满足钢塔工程设计要求。
3.1.9.4装设钢塔照明灯应符合航空部门的技术规范要求。3.1.9.5馈线过桥的安装位置、强度等应符合微波工程设计的要求。馈线过桥与钢塔的连接应牢固、可靠。3.2架设拉线式钢塔
3.2.1钢塔的拉线地锚应符合下列规定：3.2.1.1地锚埋设深度应符合施工图设计要求，允许偏差为5cm。
3.2.1.2地锚出土点充许偏差为5cm，拉距充许偏差为10cm。
3.2.1.3埋设式地锚回土应分层夯实，坑面堆成整齐的土台，地锚柄应自然顺直。
3.2.2基础支座钢板应按施工图设计标高安装，调好水平后，在钢板下灌注水泥砂浆。
