【冶金行业标准(YB)】 链式葫芦起重圆环链用钢丝

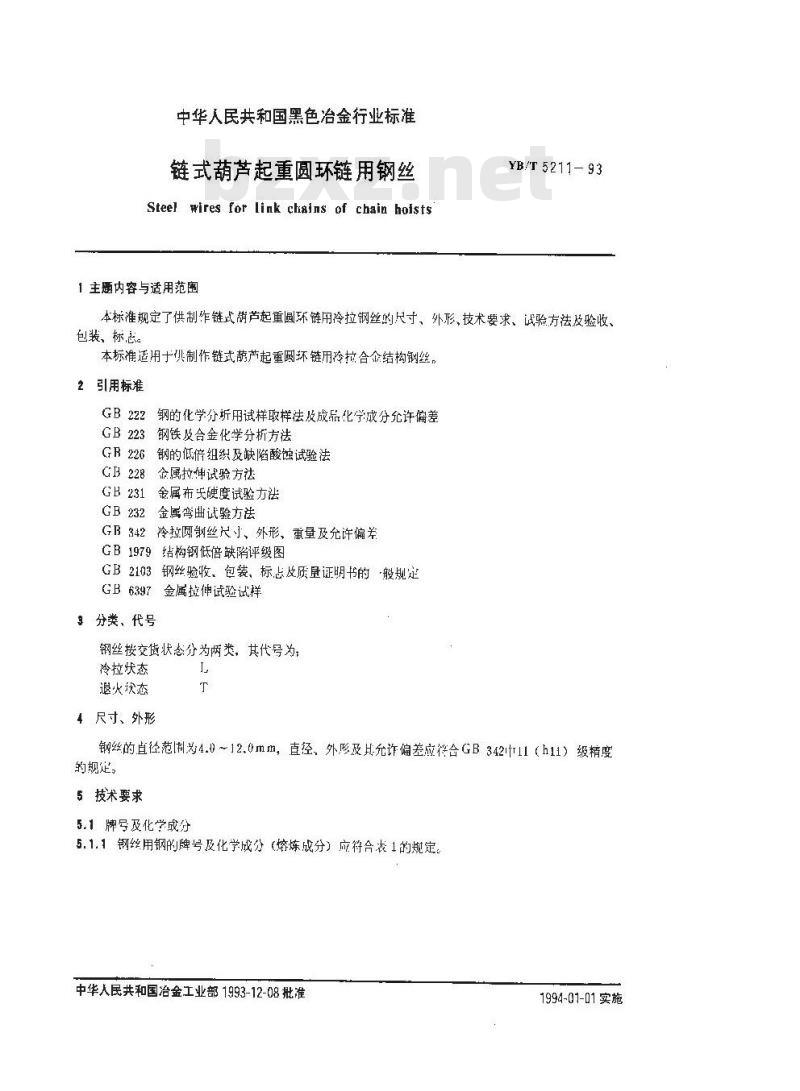

中华人民共和国黑色冶金行业标准链式葫芦起重圆环链用钢丝
Steer wires for link chains of chain hoists1主题内容与适用范围
YB/T5211-93
本标准规定了供制作链式荫芦起重圆环链用冷拉钢丝的尺寸、外形、技术要求、试验方法及验收、包装、标志。
本标准适用于其制作链式萨芦起重网环链用冷拉合企结构钢丝。2引用标准
钢的化学分折用试样取样法及成品化学成分允许偏差钢铁及合金化学分析方法
钢的低倍组织及缺陷酸蚀试验法金属拉伸试验方法
金属布硬度试验方法
金属弯曲试验方法
冷拉圆钢丝尺少、外形、重量及允许偏差GB1979
结构钢低倍缺评级图
GB2103钢丝验收，包装、标志及质显证明书的般规定GB6397金属拉伸试验试样
3分类、代号
钢丝按交货状态分为两类，其代号为；冷拉状态
退火状态
4尺寸、外形
钢丝的直径范围为4.0~12.0mm，直径，外形及其充诈偏差应符合GB342中11（h11）级精度的规定。
5技术要求
5.1牌号及化学成分
5.1.1钢丝用钢的牌号及化学成分（熔炼成分）应符合表1的规定。中华人民共和国冶金工业部1993-12-08批准1994-01-01实施
20 MaV
23.Mn2NiCrMoAl
0, 20 -
24 Mn2 NiCr MoA 0.21 ~
YB/T5211—93
0.30 120, 30 1 0.30
0, 90 ~
5.1.2钢丝化学成分允许偏差应符合GB222的欺定。5.2交货状态
不大于
0.0350.035
n.025t,025
20Mn2和20MnV钢应以冷拉状态变货。要求以退火状态交货时，应在合同中注明。23Mn2NiCrMoA和24Mn2NiCrMuA钢丝应以退火状态交货。根据需方要求，退火状态的钢丝，可经酸洗后交货。5.3方学性能
5.3.1钢丝应检验交货状态的抗拉强度或布氏硬度，由需方根据需要选择并在合回中注明。未法明开可自供方选择。
钢丝交货状态的抗拉强度或布氏硬度值应符合表2的规定。直径小」5.0mm的钢丝不进行硬度检验。冷
20 Mn2
23 Mn2 NiC, MoA
24Mn2N CrMoA
扰拉强度(
布民硬渡
抗拉焕度行。
不大于
为氏硬度
5.3.2钢丝均可用试样热处理底的力学性能试验代替成品钢丝的抗拉强度或硬度试验。其热处理T艺及力学性能应符合表3的规定。
20 Mn2
23Mn2NiCtMoA
24Mn2 NiCrMoA
5.4工艺性能
865~895
865 ~895bzxZ.net
785 ~ 815
785~815
YB/T 5211-93
热处理制度
冷却剂
水、油
水、油
320~420
324-420
350~450
350~450
钢丝应进行180\冷弯试验，其弯芯直径等于钢丝直径。5.5低倍组织
冷却剂
水、空
水、空
钢的低倍组织应无缩孔、气泡、分层、裂缝及非金属夹杂物。5.6衣面质量
力学性能
抗拉强度
伸民率，
不小于
5.6.1冷拉钢丝衣面应洁净、光滑，不得有裂纹、结疤、拉裂、折叠、氧化皮及锈10
5.6.2凡深度不使钢丝直径超出极限尺寸的局部刮伤和划痕以及深度不超出直径公差之半的凹面允诈行在。
5.6.8以退火状态供应的钢丝。表面允诈有筑化色。5.7特殊要求
根据需方要求，并经供需双方协议，可加严试验项目的指标。6试验方法
每批钢丝的取样数量、部立及试验方法应符合表1的规定。表4
试验项H
化学成分
低信组织
拉伸试
布氏硬度
试验方法
GB1979
GB6397
下分尺
相当丁钢锭头的钢环上
不同盘任端
不同盘仟-端
不司盘年-端
取样数呈

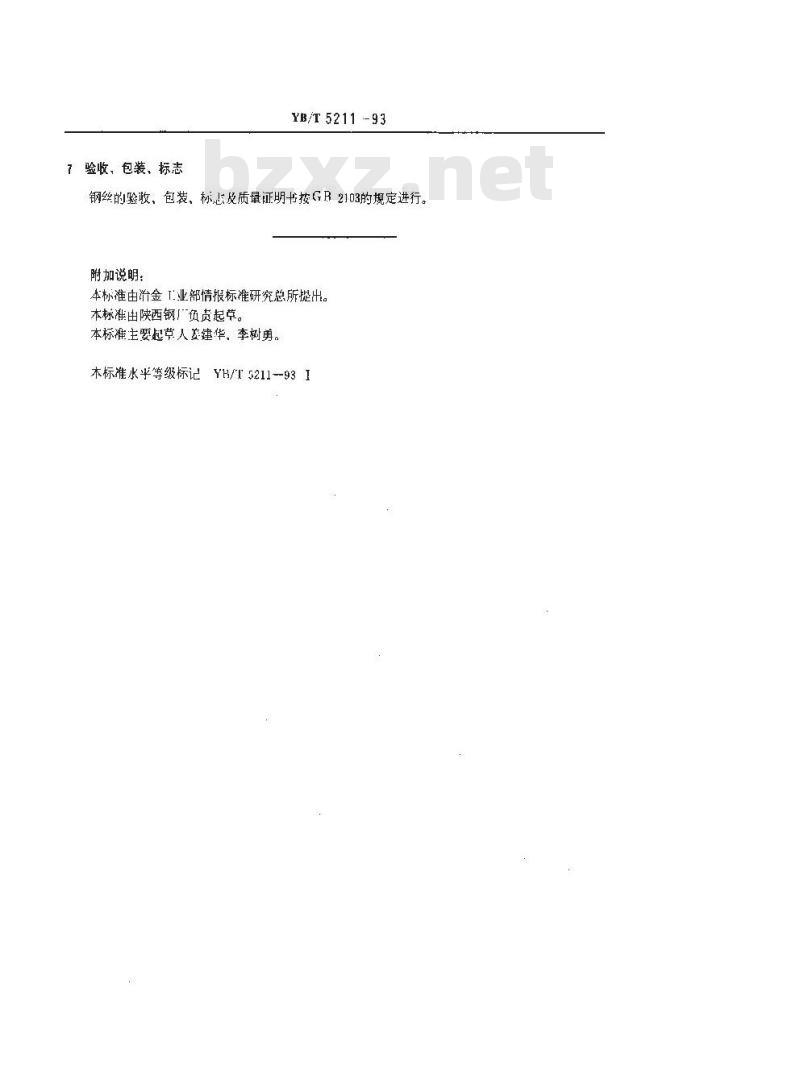

验收、包装、标志
YB/T5211-93
钢丝的验收、包装，标志及质量证明书按GR2103的规定进行。附加说明：
本标准由冶金1业部情报标准研究总所提出。本标准由陕西钢！负贡起草。
本标准主要起草人姜建华，李树勇。本标准水平等级标记YH/T5211-93I
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
