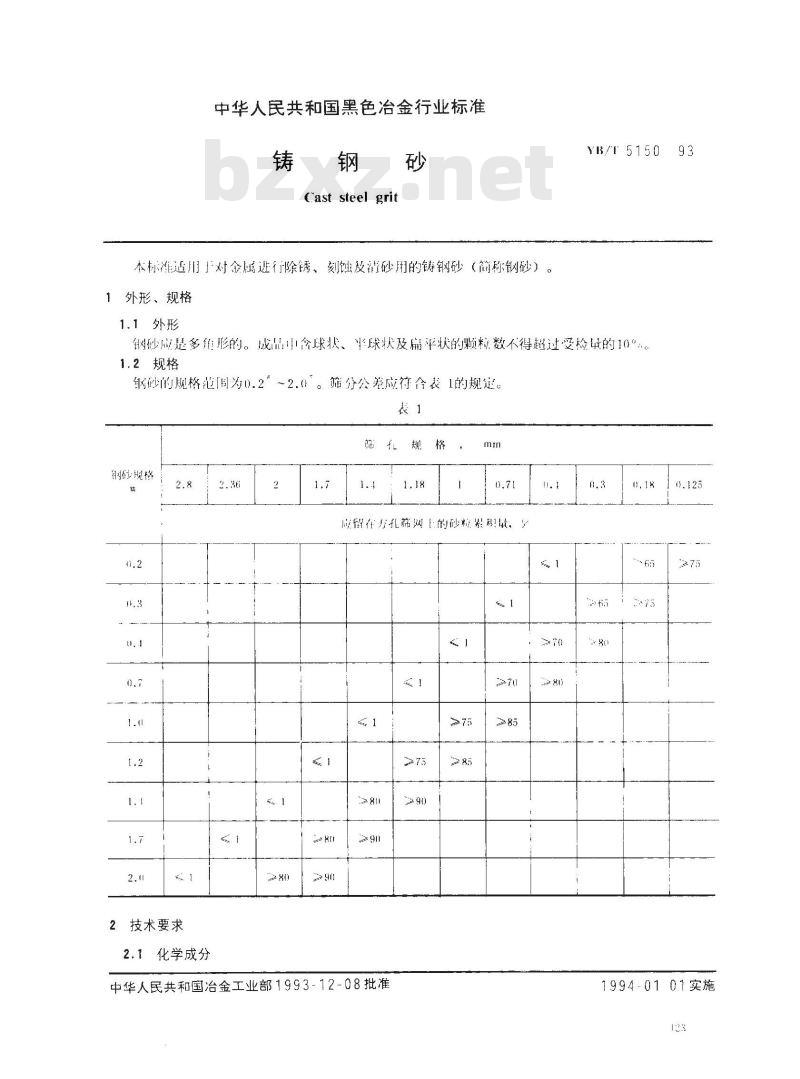

【冶金行业标准(YB)】 铸钢砂

中华人民共和国黑色冶金行业标准铸钢
Cast steel grit
本标准适用」对金属进行除锈、刻蚀及清砂用的铸钢砂（简称钢砂）1外形、规格wwW.bzxz.Net
1.1外形
YB/F5150
钢砂应是多角形的。成晶中念球状、半球状及扁平状的颗粒数不得超过受检量的10“，1.2规格
钢秒的规格范[为0.2”～2.0”。筛分公差应符含表1的规定。表1
冈痧砂规格
2技术要求
2.1化学成分
应留在方孔筛网上的砂粒累积黄，70
中华人民共和国冶金工业部1993-12-08批准a 90
1994-0101实施
YB/T 5150--93

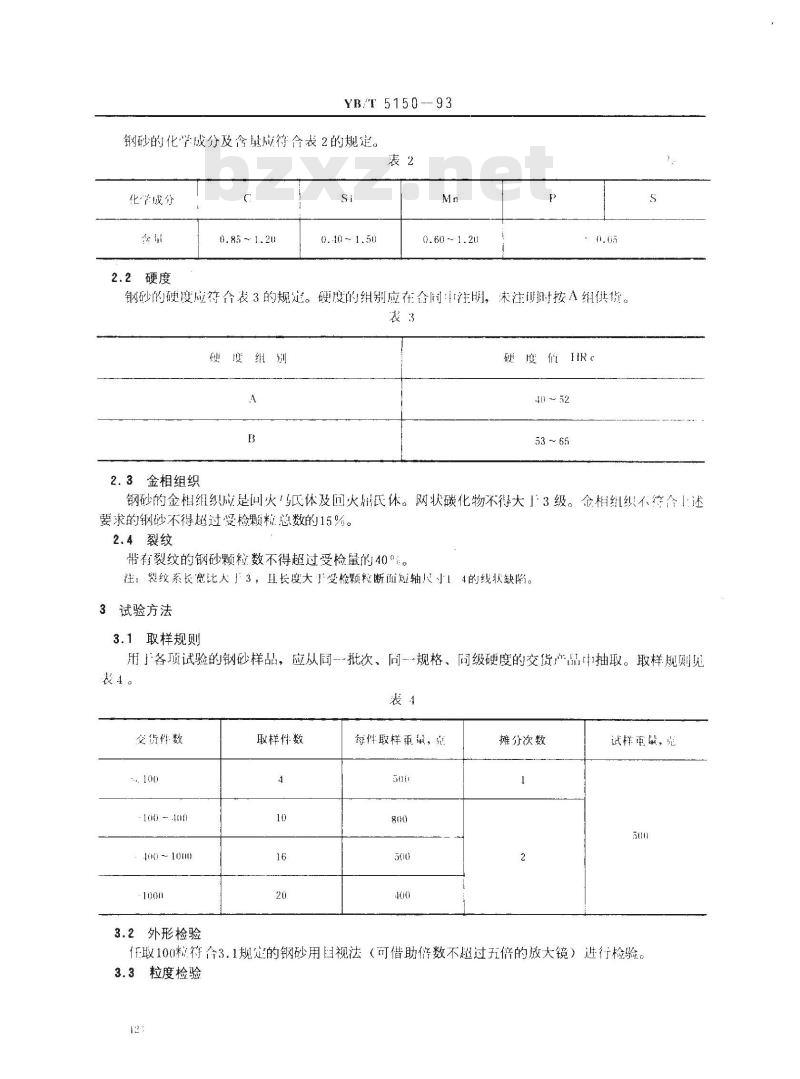

钢砂的化学成分及含量应符合表2的规定。表2
化学成分
2.2硬度
0.85 ~ 1.20
0.10~1.50
0.60 1.20
，未注明时按A组供货。
钢砂的硬度应符合表3的规定。在硬度的组别应在合同中注明，
硬度组别
2.3金相组织
硬度催HRc
40 ~52
53~ 66
钢砂的金相组织应是回火，氏体及回火氏体。网状碳化物不得大」3级。金相组织不符个1述要求的钢秒不得超过受检颗粒总数的15%。2.4裂纹
带有裂纹的钢砂颗粒数不得超过受检量的40“。注：裂纹系长宽比人」3，且长度大于受检颗粒断面短轴尺寸14的线状缺陷。3试验方法
3.1取样规则
用」备项试验的钢砂样品，应从固-批次、同-规格、同级硬度的交货产晶中抽取。取样规则见表4。
交货件数
1004mm
400~10mm
3.2外形检验
取样件数
每件取样重鼠，克
摊分次数
试样距最，克
1任取100粒符合3.1规定的钢砂用国视法（可借助倍数不超过五倍的放大镜）选行检验。粒度检验
YB/T 5150-93

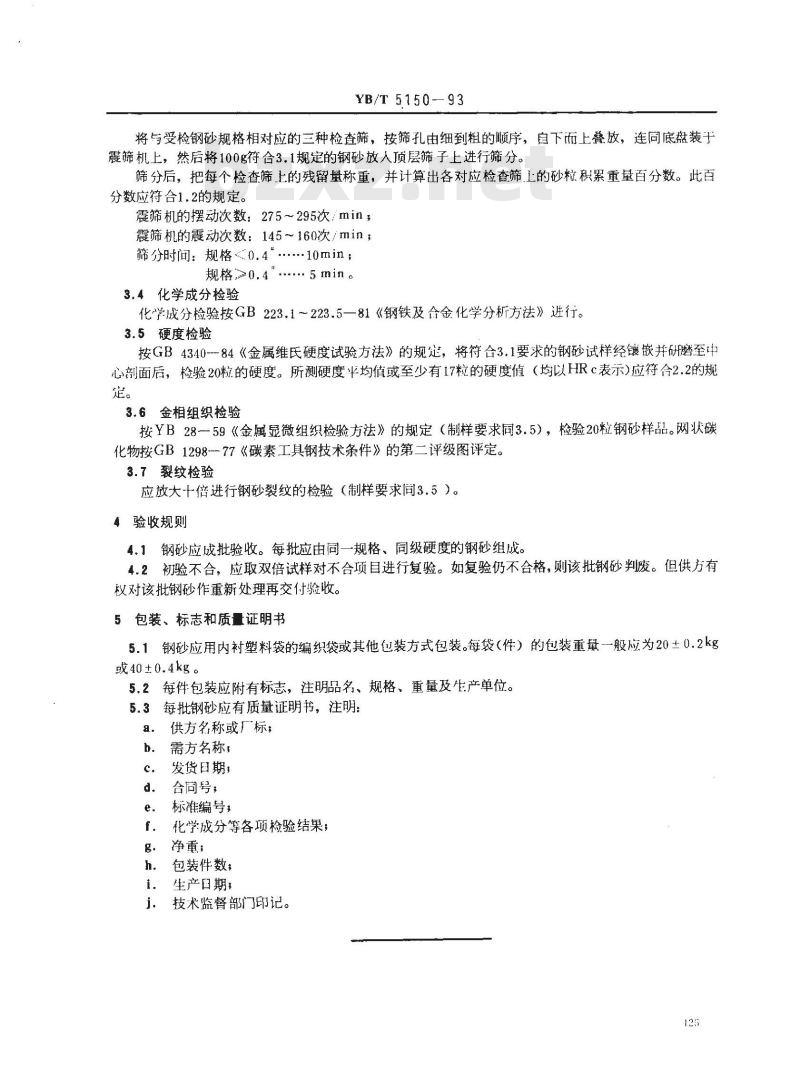

将与受检钢砂规格相对应的三种检查筛，按筛孔由细到粗的顺序，自下而上叠放，连底盘装于震筛机上，然后将100g符合3.1规定的钢砂放入顶层筛子上进行筛分。筛分后，把每个检查筛上的残留量称重，并计算出各对应检查筛上的砂粒积累重量百分数。此百分数应符合1.2的规定。
震筛机的摆动次数：275～295次/min震筛机的震动次数：145～160次/min；筛分时间：规格0.4．.·10min；规格≥0.4\.....5 min。
3.4化学成分检验
化学成分检验按GB223.1～223.5—81《钢铁及合金化学分析方法》进行。3.5硬度检验
按GB4340-84《金属维氏硬度试验方法》的规定，将符合3.1要求的钢砂试样经镶嵌并研磨至中心剖面后，检验20粒的硬度。所测硬度平均值或至少有17粒的硬度值（均以HRc表示）应符合2.2的规定。
3.6金相组织检验
按YB28一59《金属显微组织检验方法》的规定（制样要求同3.5），检验20粒钢砂样品。网状碳化物按GB1298--77《碳素工具钢技术条件》的第二评级图评定。3.7裂纹检验
应放大倍进行钢砂裂纹的检验（制样要求同3.5）。4验收规则
4.1钢砂应成批验收。每批应由同一规格、同级硬度的钢砂组成。4.2初验不合，应取双倍试样对不合项目进行复验。如复验仍不合格，则该批钢砂判废。但供方有权对该批钢砂作重新处理再交付验收。5包装、标志和质量证明书
5.1钢砂应用内衬塑料袋的编织袋或其他包装方式包装。每袋（件）的包装重量一般应为20±0.2kg或40±0.4kg。
5.2每件包装应附有标志，注明品名、规格、重量及生产单位。5.3每批钢砂应有质量证明书，注明：a.
供方名称或厂标，
需方名称，
发货日期；
合同号，
标准编号，
化学成分等各项检验结果；
净重；
包装件数，
生产日期
技术监督部门印记。

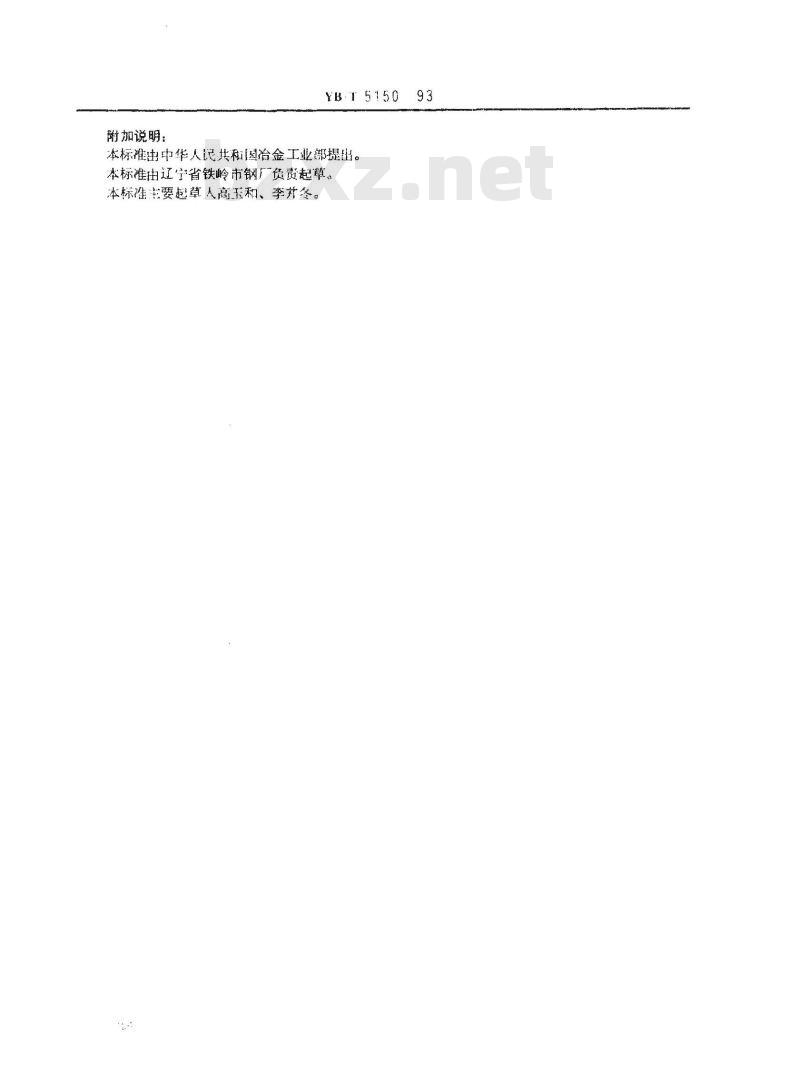

附加说明：
本标准由中华人民共和国冶金工业部提出。本标准由辽宁省铁岭市钢厂负费起草。本标准主要趣草人商玉和、李井冬。93
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
