【冶金行业标准(YB)】 优质结构钢冷拉扁钢

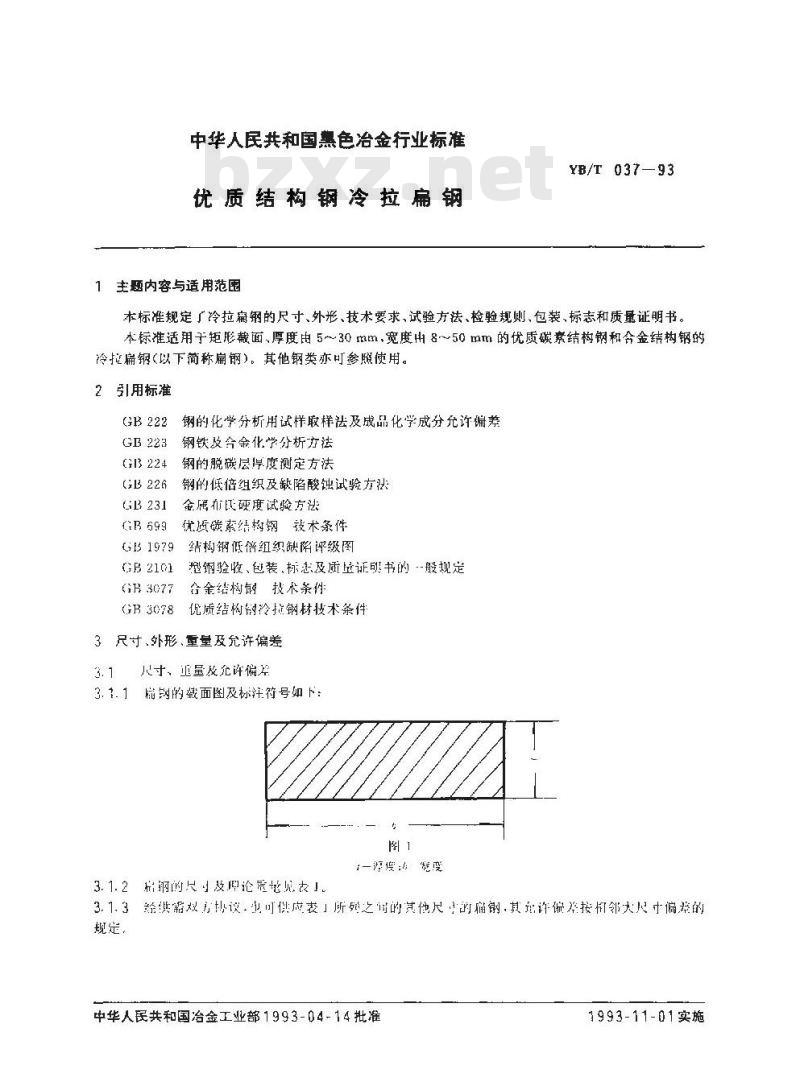

中华人民共和国慕色治金行业标准优质结构钢冷拉扁钢
1主题内容与适用范围
YB/T 037-93
本标准规定了冷拉痛钢的尺寸、外形、技术要求，试验方法、检验规则、包装，标志和质量证明书。本标准适用于矩形截面,厚度由 5~～30 rmm,宽度出 8~50 mm 的优质碳素结构钢和合金结构钢的冷拉扁钢（以下简称扁钢）。其他钢类亦可参照使用。2
引用标准
GB222钢的化学分析用试样取样法及成品化学成分允许偏差GB223
钢铁及合金化学分析方法
GI3 224
GB 231
GB 699
G31979
GB2101
GH 3077
钢的脱碳层厚度测定方法
钢的低倍组织及欲陷酸蚀试验方法金属布民硬度试验方法
优质碳素结构钢技术条件
结构钢低倍组织缺陷评级图
型钢验收、包装、标思及质虚证明书的般规定合金结构钢技术条付
GB3078优质结构斜冷拉钢材术条件3尺寸外形,重量及允许偏差
寸，重量及允许偏岸
3.1.1m钢的面图及标注符号如下：图1
1一辉遵发变
3. 1. 2 靠钢的尺↓及理论竟地见表13.13经需双方协议，也可供应表」所死之间的其他尺的痛钢，其许偏差按相邻大尺寸偏举的规定。
中华人民共和国冶金工业部1993-04-14批准1993-11-01实施

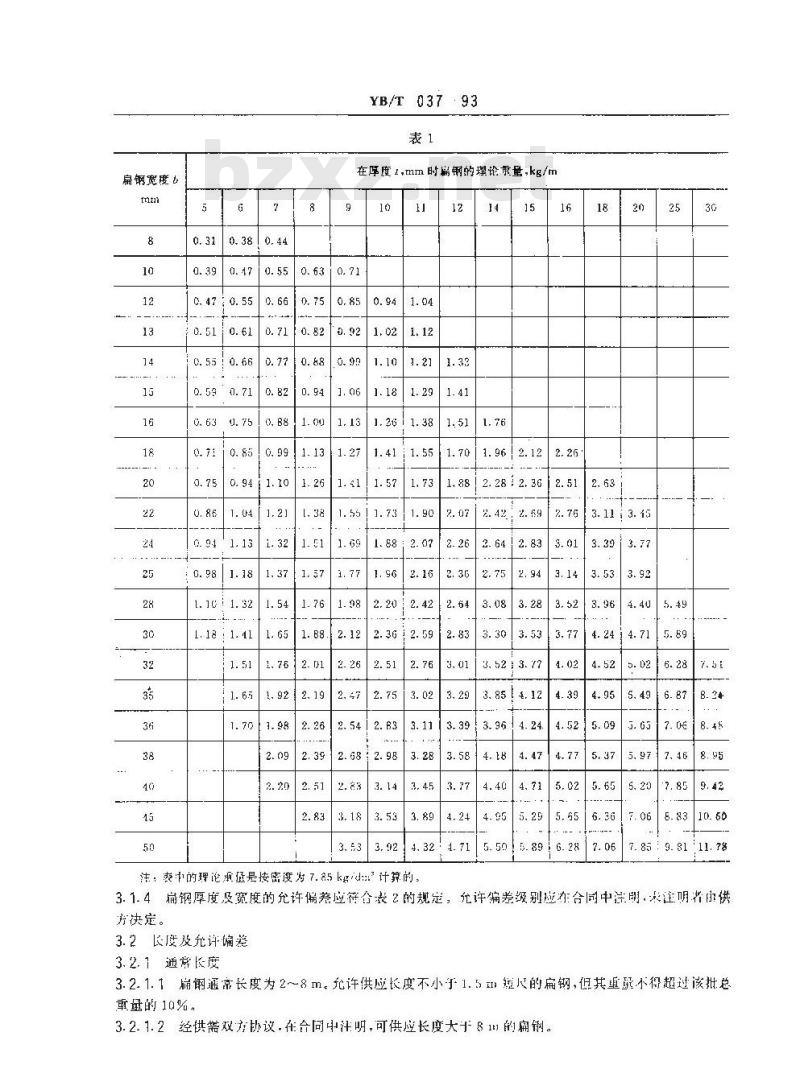

扁钢宽度凸
C. 47 0. 55
0. 55 ! 0. 66
1：18
1. 1C 1 1. 32
1. 18 : 1. 41
YB/T 037 :93
在厚度1,mm时篇钢的理论重量，kg/m10
1.26 1 1. 38
2. 68 : 2. 98
4. 32 : 1. 71
注：表的理论重量是接密度为 7.5 kd计算的14
2. 28 : 2. 36
3. 11 3. 45
5. 505.896.28
7. 85 : 9. 81:
11.了名

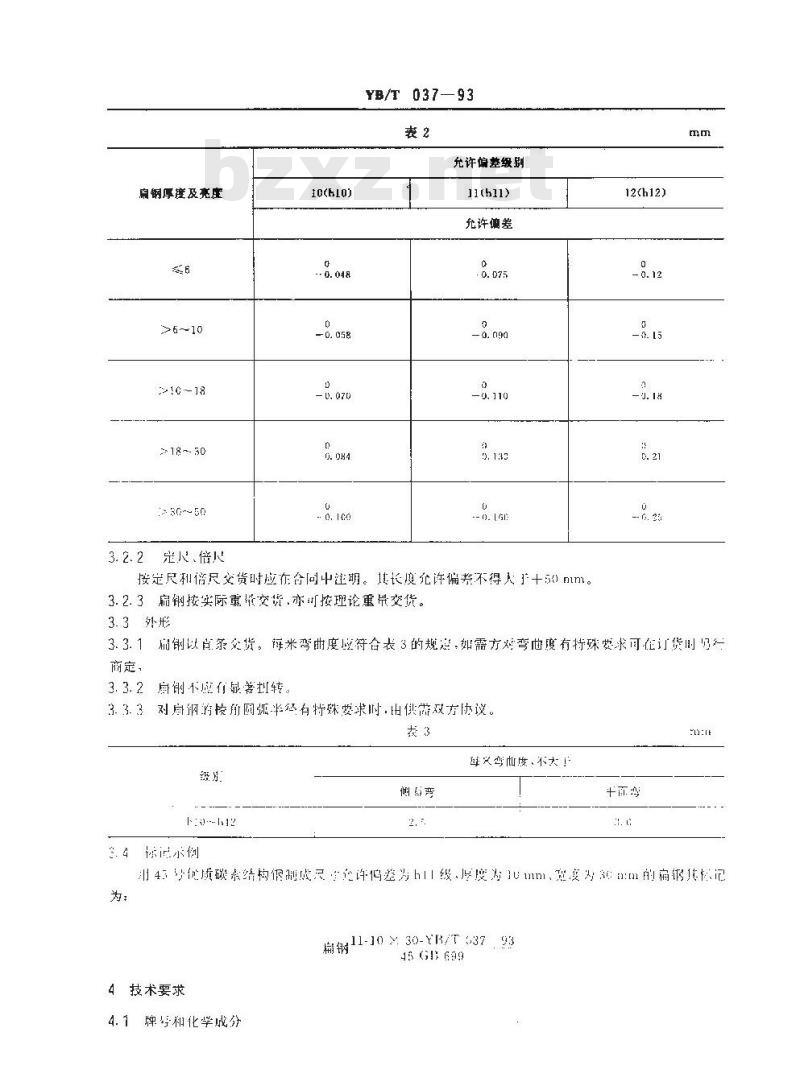

3.1.4偏钢厚度及宽度的允许偏差应符合表2的规定，允许编差级别应存合同中注朗，未注明者供方决定。
3.2长度及充许偏差
3.2.1常长度
3.2.1.1编钢通常长度为2～8m。允许供应长度不小于1.5I短尺的扁钢，但其重不得超过该批总重量的10%。
3.2.1.2经供需双方协议，在合同中注明，可供应长度大于81的痛钢。南钢厚度及亮度
18 ~-50
30-~50
3. 2.2定尺、倍尺
10(h10)
YB/T 037—93
允许偏差级别
11(h11)
允许偏差
.- n. r
按定尺利倍尺交货时应在合同中注明。其长度允许偏差不得人于十50nm。3.2.3扁钢按实际重量交货.亦按理论重量交货。3.3形
12(h12)
3.3.1扁钢以占条交货。每米弯曲度应符合表3的规是,如需方对弯曲度有特殊要求可在订货时乃行商定，
3.3.2扇不度最者划转
3.3.3对扇钢的榜前圆姬半经有特殊要求时·出供需双方协议。表3
1:-- 512
4示例
义弯度、不太」
干面湾
4：征质碳素结构假制成灵许鸡差为h「缓厚度为um，及复为m的痛钙其模记为：
扇钢11-10×30-YR/T637.93
45 G11 699
4技术要求
4.1牌导和化学成分
YB/T037—93

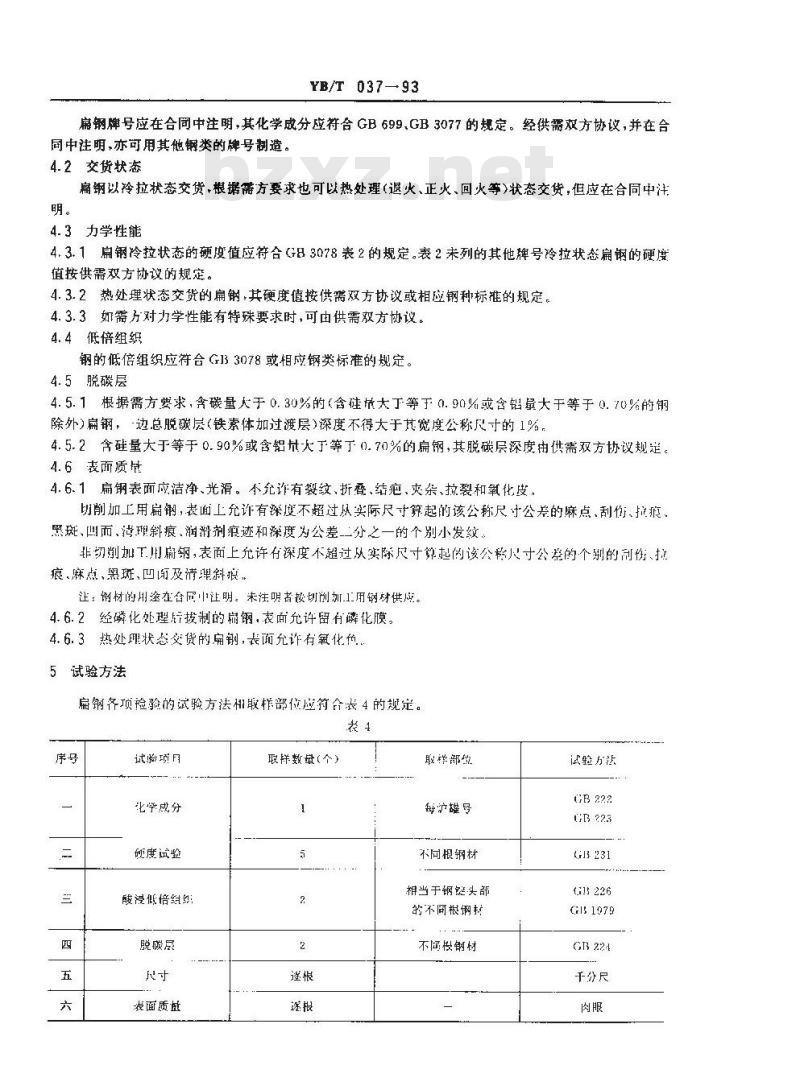

扁钢牌号应在合同中注明，其化学成分应符合GB699.GB3077的规定。经供需双方协议，并在合同中注明，亦可用其他锅类的牌号制造。4.2交货状态
扁钢以冷拉状态交货，根据需方要求也可以热处理（退火、正火、回火等）状态交货，但应在合同中注明。
4.3力学性能
4.3.1扁钢冷拉状态的硬度值应符合G83078表2的规定。表2未列的其他牌号冷拉状态扁钢的硬度值按供需双方协议的规定。
4.3.2热处理状态交货的扁钢，其硬度值按供需双方协议或相应钢利标准的规定。4.3.3如需方对力学性能有特殊要求时，可由供需双方协议。4.4低倍组织
钢的低倍组织应符合G133078或相应钢类标准的规定。4.5脱碳层
4.5.1根据需方要求，含碳量于0.30%的（含硅成大于等于0.90%或含钻量大于等于0.70%的钢除外)扁钢，边总脱碳层（铁素体加过渡层)深度不得大于其宽度公称尺寸的1%，4.5.2含硅量大于等于0.90%或含铝址大于等于0.70%的扁钢，其脱碳层深度由供需双方协议规定。4.6表面质域
4.6.1扁钢表面应洁净、光滑。不允诈有裂纹、折叠、结疤、夹杂、拉裂和氧化皮，切削加上用扁钢，表面上允许有深度不超过从实际尺寸算起的该公称尺寸公差的麻点，刮伤、拉癌、黑斑、凹而、湾理斜痕润剂剂痕迹和深度为公差二分之一的个别小发纹非削加下用扇钢，表面上充许有深度不超过从实际尺寸算起的该公称尺寸公整的个别的刷价、拉痕、麻点、黑斑、凹及清理斜狼.汪：钢材的用途在合同中让明。未注明者按切测加1用钢材供底。4.6.2经磷化处理后拨制的响钢，表面充许留有磷化膜。4.6.3热处理状态交货的扁钢，表面允许有氧化负.5试验方法Www.bzxZ.net
扁钢各项检验的试验方法相取样部位应符合表4的规定。表4
试验项目
化学成分
硬度试验
酸浸低培组
脱碳层
表面质盘
取群数量(个）
取举部位
每泸罐号
不同根钢材
相当于钢头部
的不同根钢括
不写梭钢材
试验力法
GB 222
GB 223
.13 231
GB 224
千分尺

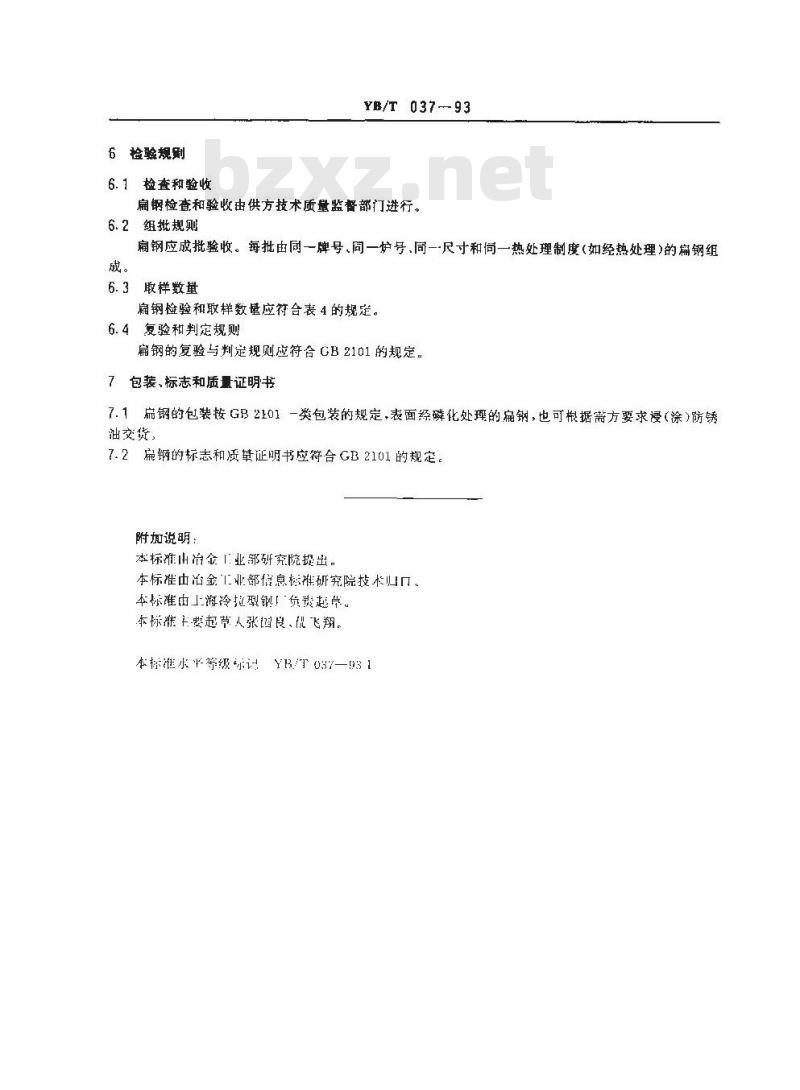

检验规剧
6.1检查和验收
YB/T037-93
扇钢检查和验收由供方技术质量监督部门进行。6.2组批规则
扇钢应成批验收。每批由同一牌号、同一炉号、同一尺寸和一热处理制度（如经热处理）的篇钢组成。
6.3取样数量
扇钢检验和取样数量应符合表4的规定。6.4复验和判定规则
扁钢的复验与判定规则应符合GB2101的规定。7包装、标志和质量证明书
7.1扁钢的包装按GB2101一类包装的规定，表面经磷化处理的扁钢，也可根据需方要求漫（涂）防锈油交货，
7.2扁钢的标志和质载证明书应符合GB2101的规定，附加说明：
本标准出冶金1业部研究院提出。本标准由冶金工业部信息标雄研究院技术山门。本标准由工海冷拉型钢厂负设起草。本标雅主要起草人张国良、化飞翔本标准小平等级标计YB/T037—931
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
