【铁路运输行业标准(TB)】 钢轨绝缘接头用高强度紧固件

中华人民共和国铁道部部标准wwW.bzxz.Net
钢轨绝缘接头用高强度紧固件
1主题内容与适用范围
TB 2129—90
本标准规定了钢轨绝缘接头用高强度螺栓、螺母、垫圈的型式尺寸和标记示例、技术要求、试验方法、检验规则以及标志与包装。本标准适用于43、50、60kg/m钢轨绝缘接头用高强度螺栓、螺母和垫圈。2引用标准
GB2828
紧固件验收检查、标志与包装
普通螺纹基本尺寸（直径1～600mm）普通螺纹公差与配合（直径1355mm）逐批检查计数抽样程序及抽样表（适用于连续批的检查）紧固件机械性能
紧固件机械性能
紧固件表面缺陷
紧固件表面缺陷
3型式尺寸和标记示例

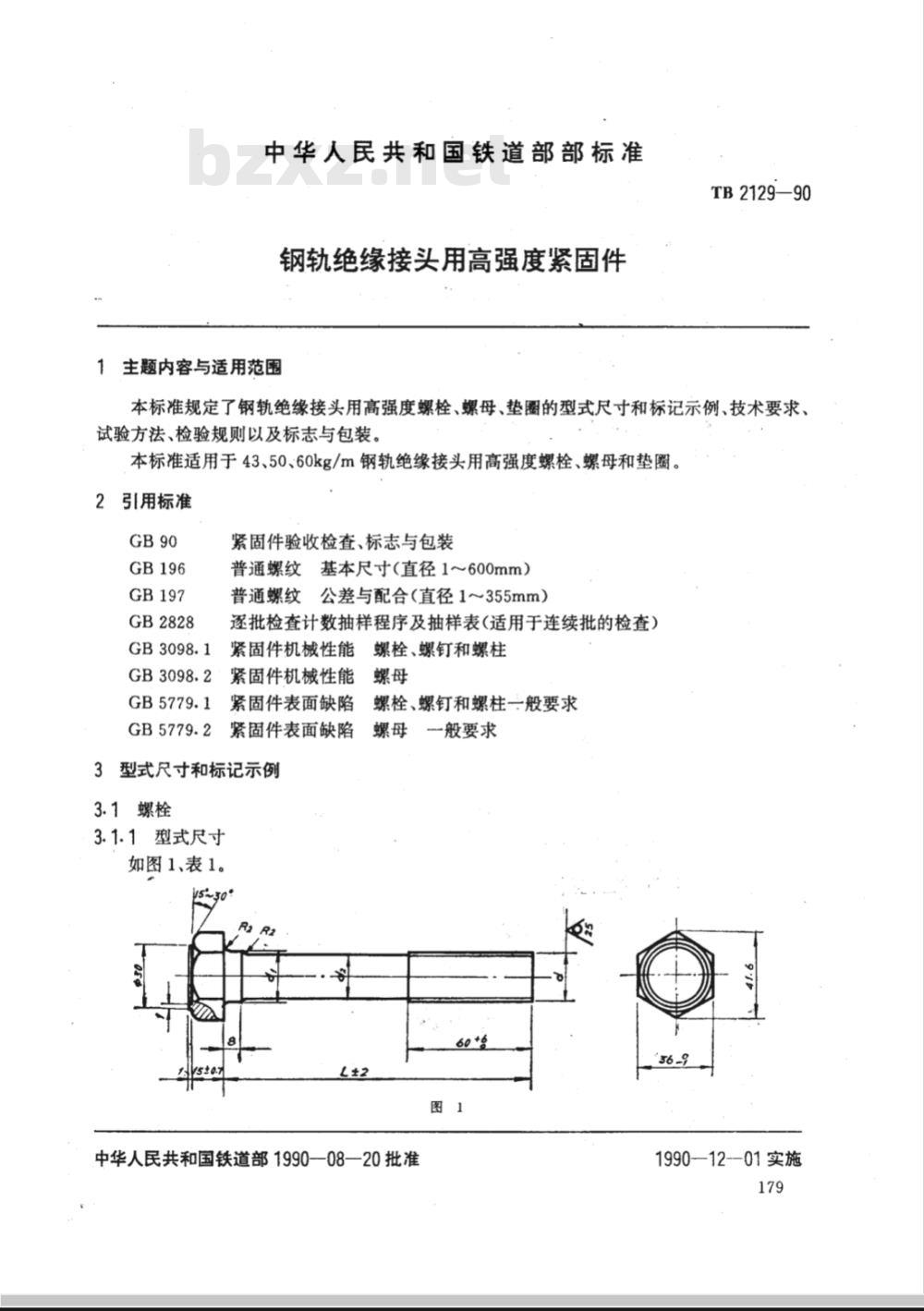

3.1螺栓
3.1.1型式尺寸
如图1、表1。
螺栓、螺钉和螺柱
螺栓、螺钉和螺柱般要求
螺母一般要求
中华人民共和国铁道部1990-0820批准1990—12--01实施
基本尺寸
TB2129—90
主要尺寸

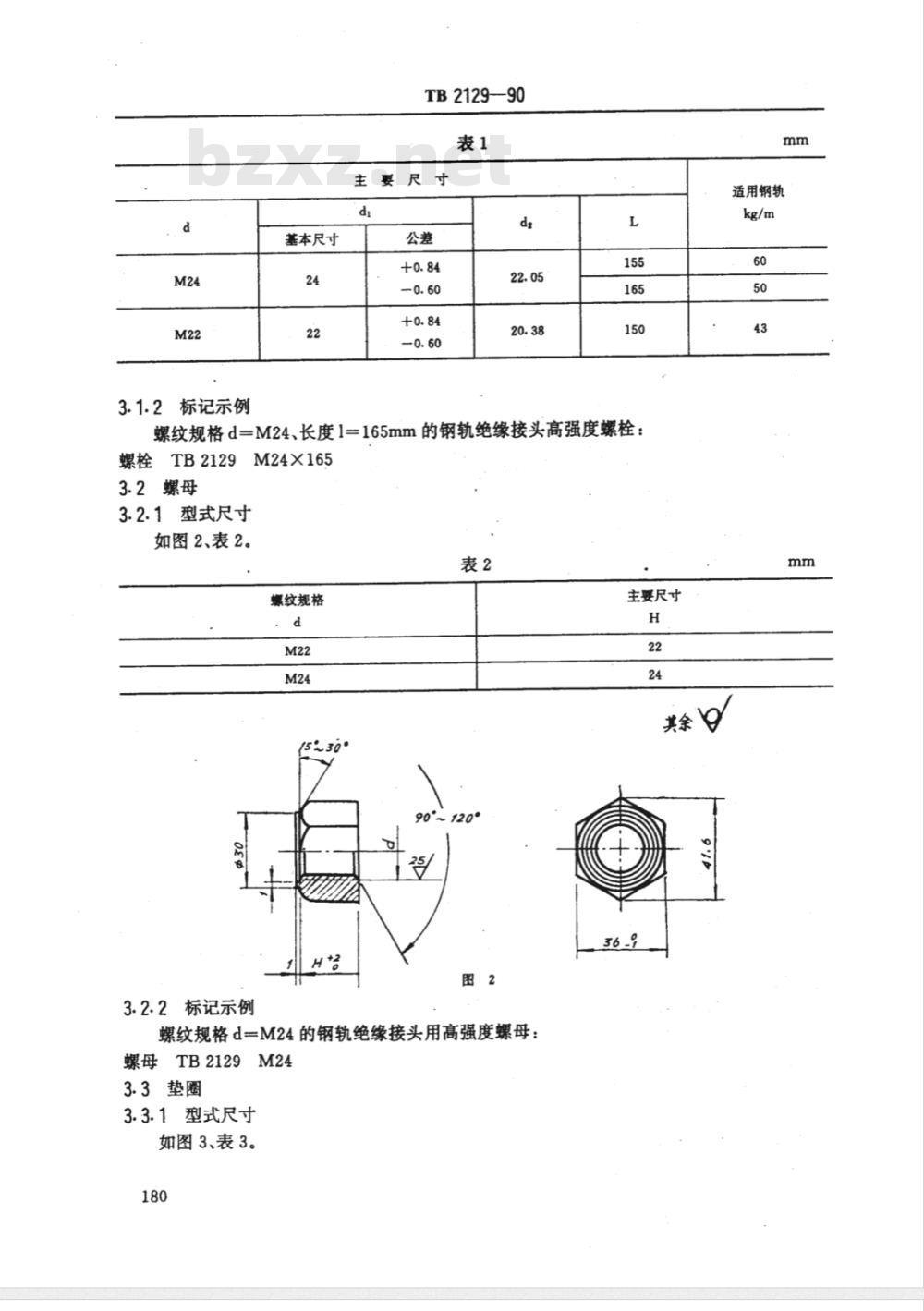

3.1.2标记示例
螺纹规格d=M24、长度1=165mm的钢轨绝缘接头高强度螺栓：螺栓TB2129M24X165
3.2螺母
3.2.1型式尺寸
如图2、表2。
螺纹规格
3.2.2标记示例
90～120°
螺纹规格d=M24的钢轨绝缘接头用高强度螺母：螺母TB2129M24

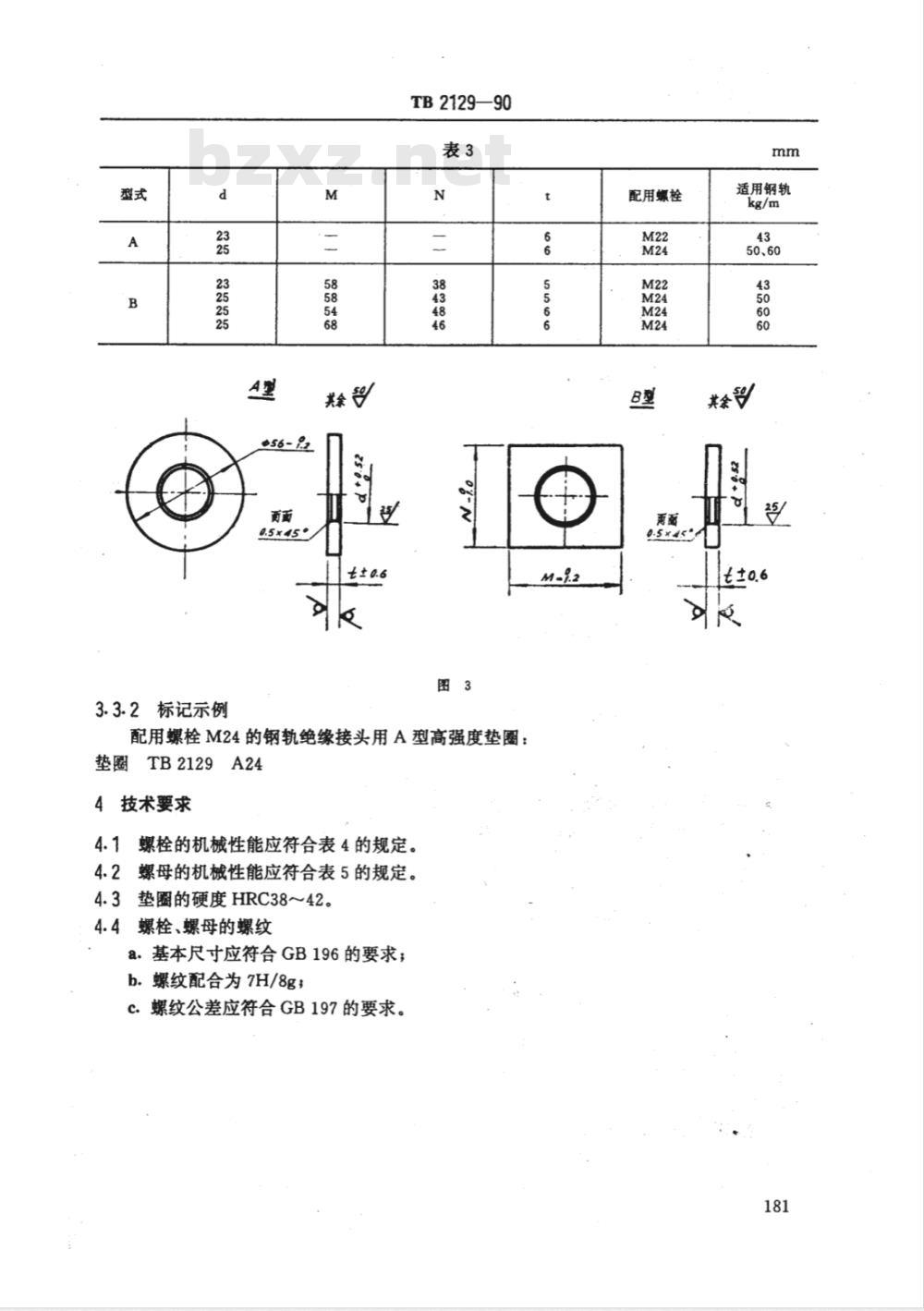

3.3垫圈
3.3.1型式尺寸
如图3、表3。
主要尺寸
适用钢轨
3.3.2标记示例
TB2129—90
配用螺栓M24的钢轨绝缘接头用A型高强度垫圈：垫圈TB2129A24
4技术要求
螺栓的机械性能应符合表4的规定。4.2螺母的机械性能应符合表5的规定。4.3垫圈的硬度HRC38～42。
4.4螺栓、螺母的螺纹
a.基本尺寸应符合GB196的要求；b.螺纹配合为7H/8g;
C.螺纹公差应符合GB197的要求。66
配用螺栓
适用钢轨
50、60
性能等级
抗拉强度%
N/mm(kgt/mm2)>
屈服强度0o.2
N/mm2(kgf/mm2)》
伸长率8%≥
硬度HRC
适用钢轨
性能等级
螺纹规格
保证应力S
N/mm2(kg/mm2)≥
保证载荷
(As · Sp)N(kgt)≥
硬度HRC
注：As为公称应力横截面积。

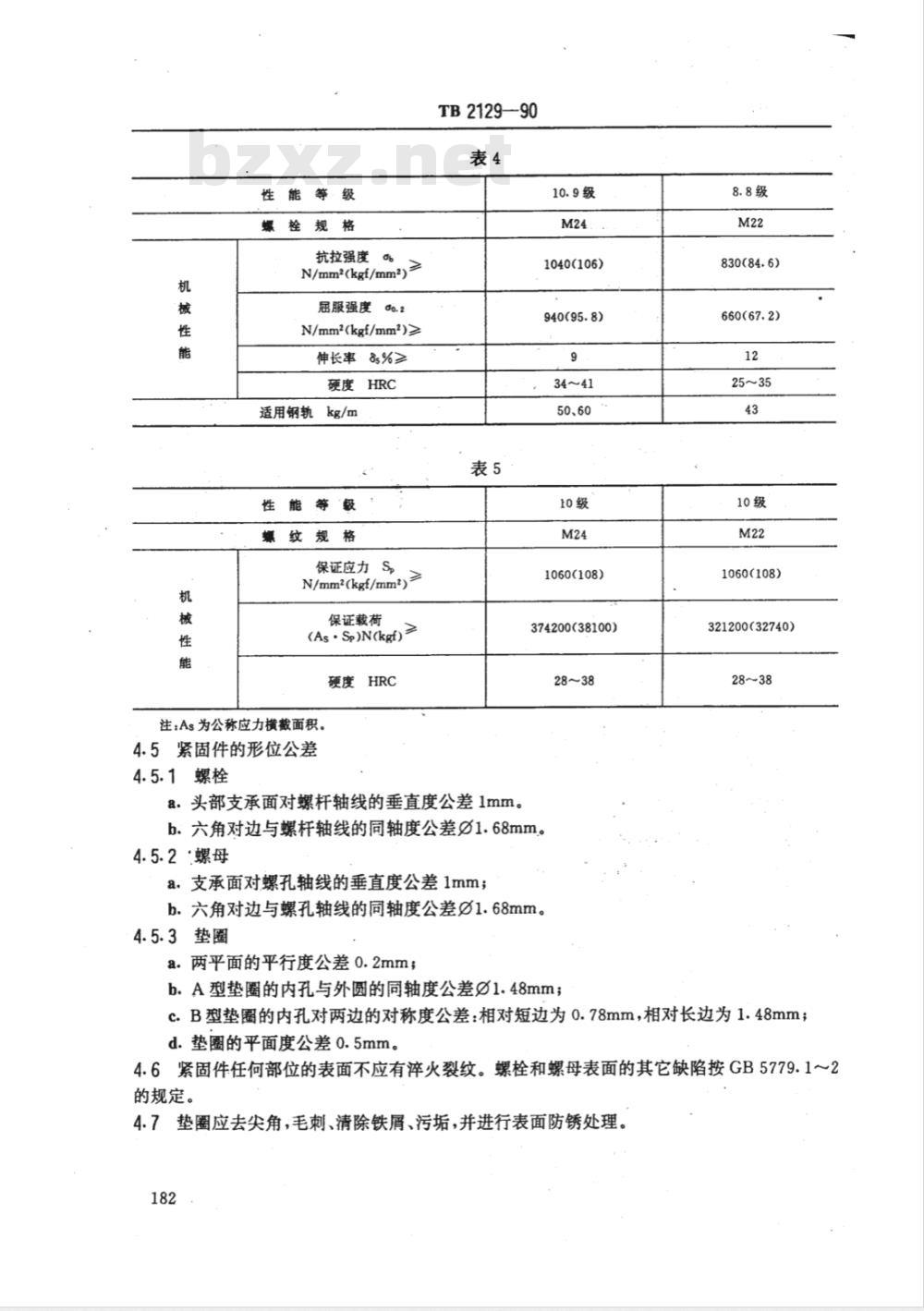

4.5紧固件的形位公差
4.5.1螺栓
TB2129-90
1040(106)
940(95.8)
50、60
1060(108)
374200（38100）
a，头部支承面对螺杆轴线的垂直度公差1mm。b。六角对边与螺杆轴线的同轴度公差1.68mm。4.5.2螺母
a.支承面对螺孔轴线的垂直度公差1mm；b.六角对边与螺孔轴线的同轴度公差1.68mm。4.5.3垫圈
a两平面的平行度公差0.2mm；
b.A型垫圈的内孔与外圆的同轴度公差1.48mm；8.8级
830(84.6)
660(67.2)
1060(108)
321200(32740)
c.B型垫圈的内孔对两边的对称度公差：相对短边为0.78mm，相对长边为1.48mm；d.垫圈的平面度公差0.5mm。
4.6紧固件任何部位的表面不应有淬火裂纹。螺栓和螺母表面的其它缺陷按GB5779.1～2的规定。
4.7垫圈应去尖角，毛刺、清除铁屑、污垢，并进行表面防锈处理。182
5试验方法
TB2129—90
5.1螺栓试件的拉力试验按GB3098.1第8.1条的规定。5.2螺栓实物的拉力试验按GB3098.1第8.2条的规定。5.3螺栓的楔负载试验按GB3098.1第8.5条10.9级C级产品的规定。5.4螺栓的保证载荷试验按GB3098.1第8.4条规定。5.5螺母的保证载荷试验按GB3098.2第6条和第8.1条的规定。5.6硬度试验
5.6.1螺栓的硬度试验按GB3098.1第8.3条的规定。5.6.2螺母的硬度试验按GB3098.2第8.2条的规定。5.6.3垫圈的硬度试验：在两侧表面上任测三点，取三点的平均值。6检测规则
6.1紧固件由生产工厂进行检验。合格产品应具有检验员签章的产品质量合格证。用户可对产品质量进行复验。
6.2检验以检查批为单位进行。检查批为同一材料、同一工艺制造的同一品种、型式、规格和同一性能等级的紧固件。检查批的批量(N)最大为4000件，或者由供需双方商定。6.3紧固件验收检查的抽样方案按表6规定。7标志与包装
7.1螺栓在六角头顶面，螺母在倒角端面制出高、宽各1mm的凸圈（图1、图2)。7.2装箱前紧固件应涂以中性防锈剂。7.3包装应牢靠。具有防潮性能。7.4螺栓和螺母各50件装一箱，垫圈200件装一箱（盒）。7.5出厂的产品应附有产品质量合格证。7.6包装箱(盒)的外表面注明产品名称、规格、数量、毛重、制造厂名和出厂日期。表6
检验项目
本标准4.1
机械性能
六角对
边宽度
角尺寸
螺纹通规
螺度螺
展纹长
检查水平
正常检查
抽样方案
合格质量
样本大小
合格判定
不合格
判定数
Rez=10
引用标准
GB2828
GB2828
GB2828
检验项
其它尺寸及形位公差
表面缺陷
注：检查批的批量N≤4000
附加说明：
检查水平
TB212990
续·表
正常检查
抽样方案
合格质量
样本大小
按GB90第6条
本标准由铁道部通信信号公司西安器材研究所提出并归口。合格判定
不合格
判定数
Reg=10
引用标准
GB2828
本标准由铁道部标准计量研究所、沈阳铁路局科研所、铁道部鞍山工务器材厂、沈阳铁路局明城机械厂和青岛铁路分局信号器材厂负责起草。本标准主要起草人刘培强、陈南桂、马至远、姜艳秋。184
