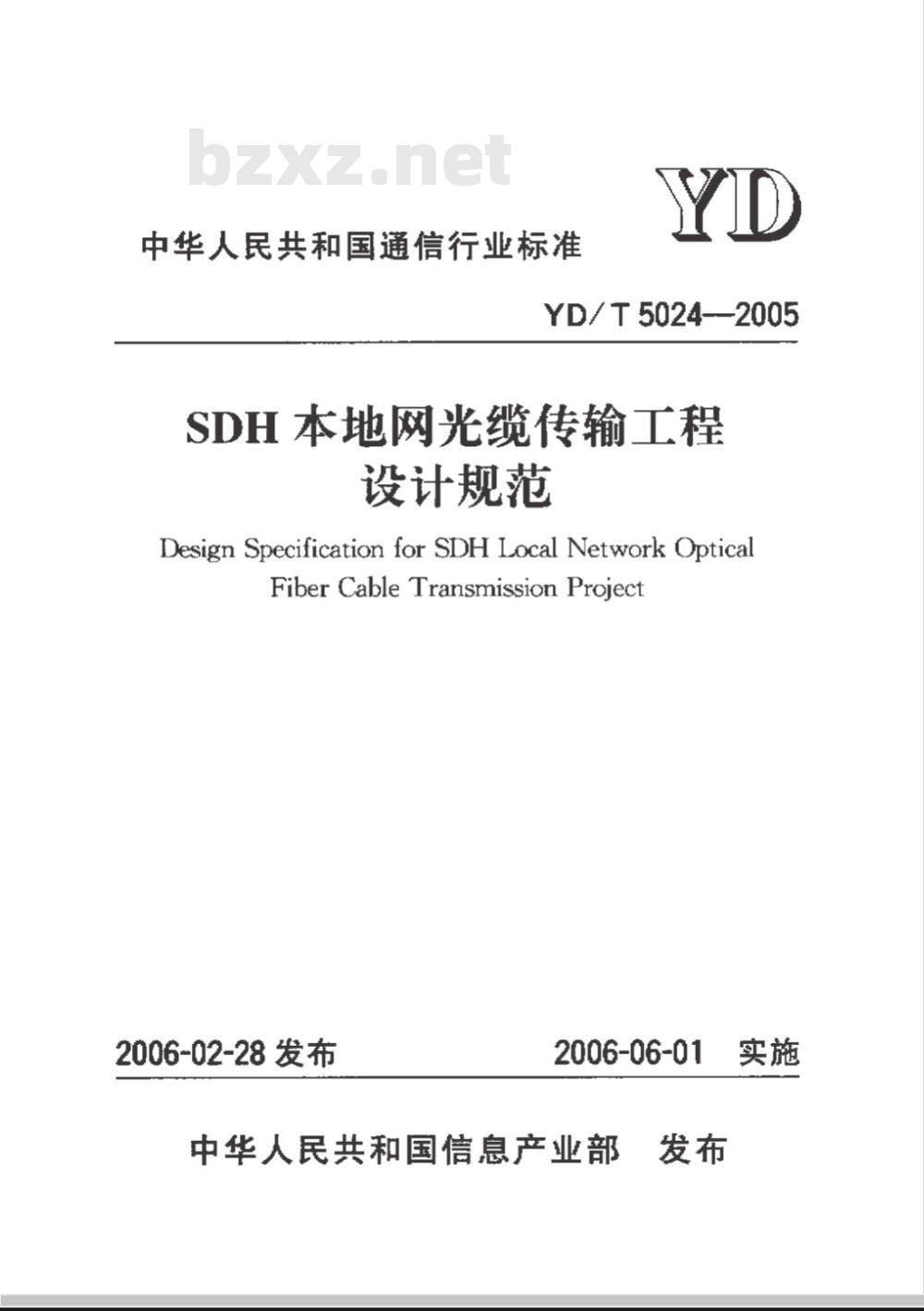

【通信行业标准(YD)】 SDH本地网光缆传输工程设计规范(附条文说明)

中华人民共和国通信行业标准
YD/T5024--2005
SDH本地网光缆传输工程
设计规范
Design Specification for SDH Local Network OpticalFiber Cable Transmission Project2006-02-28发布
2006-06-01
中华人民共和国信息产业部

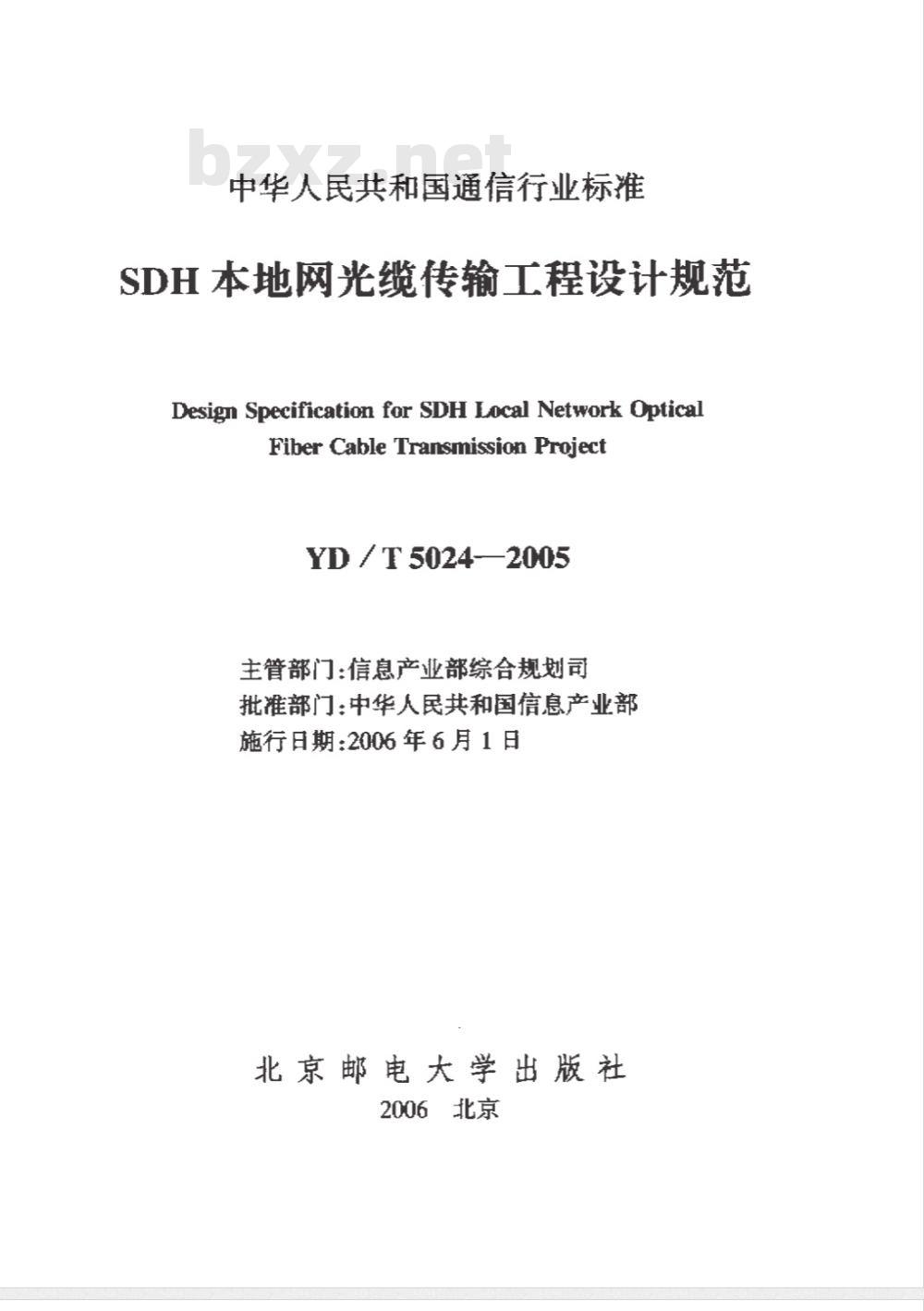

中华人民共和国通信行业标准
SDH本地网光缆传输工程设计规范Design Specification for SDH Local Network OpticaFiber Cable Transmission ProjectYD /T5024-2005
主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：2006年6月1日
北京邮电大学出版社
2006北京

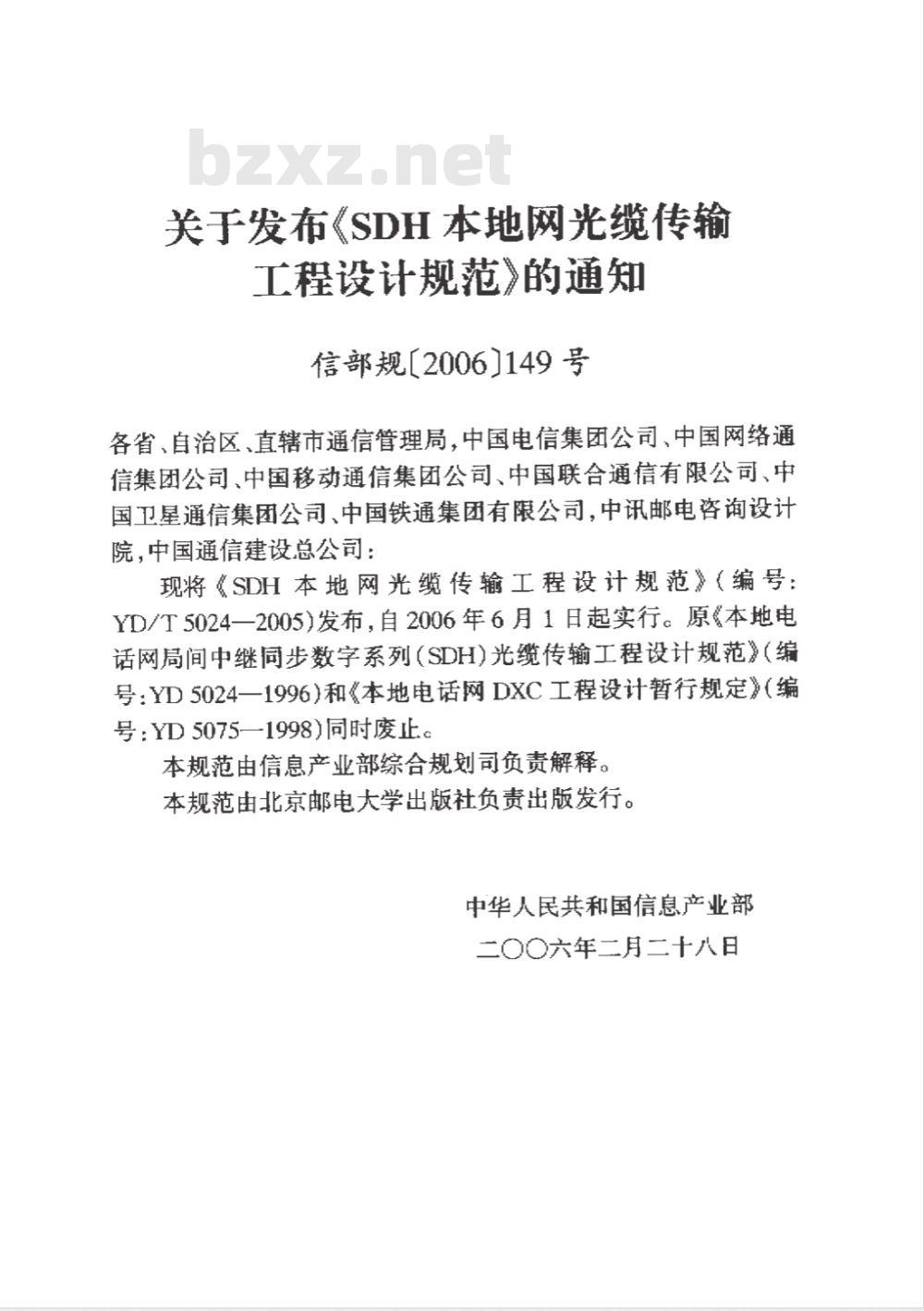

关于发布《SDH本地网光缆传输
工程设计规范》的通知
信部规【2006]149号
各省、自治区、直辖市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团有限公司，中讯邮电咨询设计院，中国通信建设总公司：
现将《SDH本地网光缆传输工程设计规范》（编号：YD/T5024一2005）发布，自2006年6月1日起实行。原《本地电话网局间中继同步数字系列（SDH)光缆传输工程设计规范》（编号：YD5024一1996）和《本地电话网DXC工程设计暂行规定》（编号：YD5075—1998）同时废止。本规范由信息产业部综合规划司负责解释。本规范由北京邮电大学出版社负责出版发行。中华人民共和国信息产业部
二〇〇六年二月二十八日

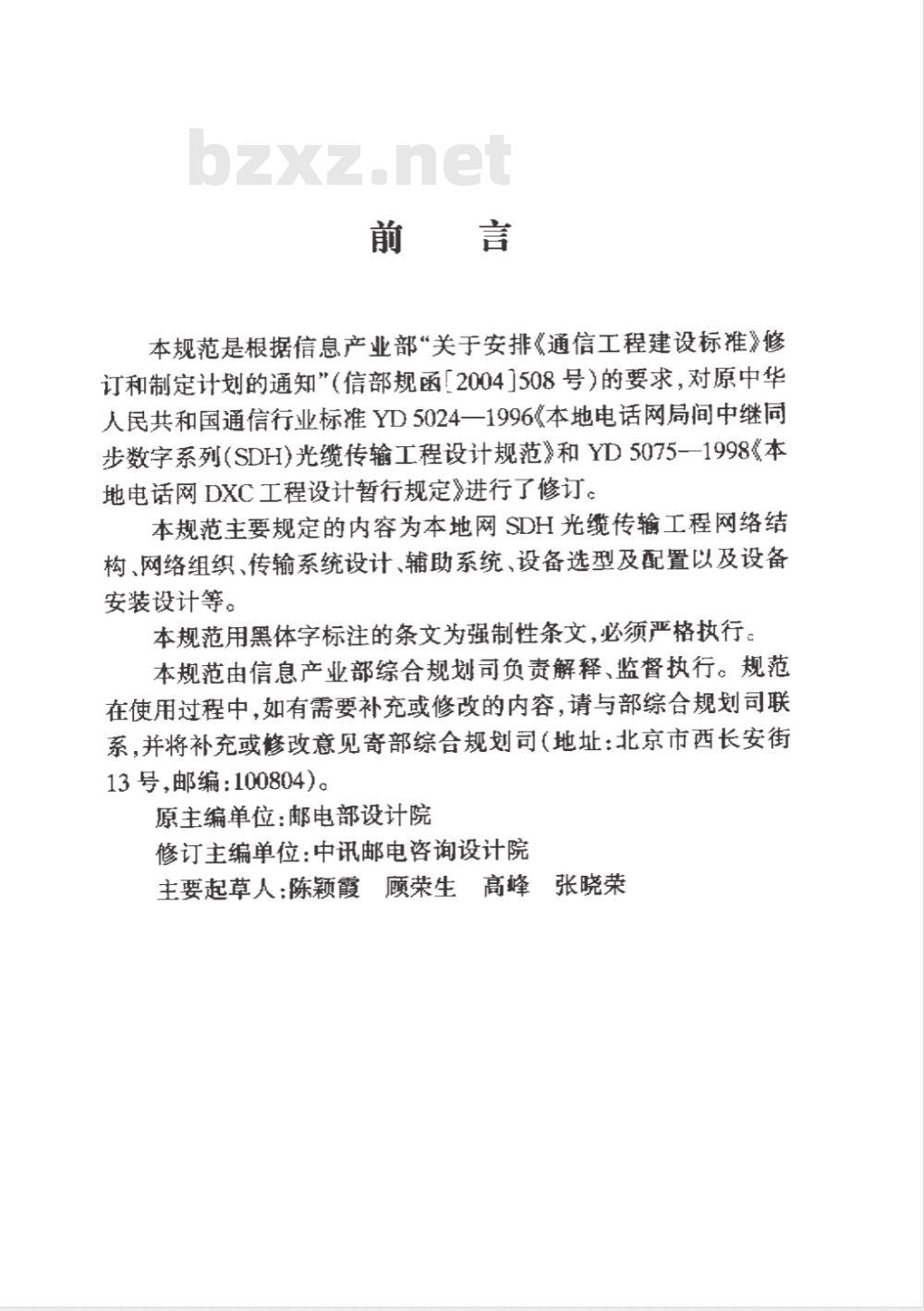

本规范是根据信息产业部“关于安排《通信工程建设标推》修订和制定计划的通知（信部规函！20041508号）的要求，对原中华人民共和国通信行业标准YD5024一1996（本地电话网局间中继同步数字系列（SDH)光缆传输工程设计规范》和YD5075-1998本地电话网DXC工程设计暂行规定》进行了修订。本规范主要规定的内容为本地网SDH光缆传输工程网络结构、网络组织、传输系统设计、辅助系统、设备选型及配置以及设备安装设计等。
本规范用黑体字标注的条文为强制性条文，必须严格执行。本规范由信息产业部综合规划司负责解释、监督执行。规范在使用过程中，如有需要补充或修改的内容，请与部综合规划司联系，并将补充或修改意见寄部综合规划司（地址：北京市西长安街13号，邮编：100804）。
原主编单位：邮电部设计院
修订主编单位：中讯邮电咨询设计院主要起草人：陈颖霞顾荣生高峰张晓荣1

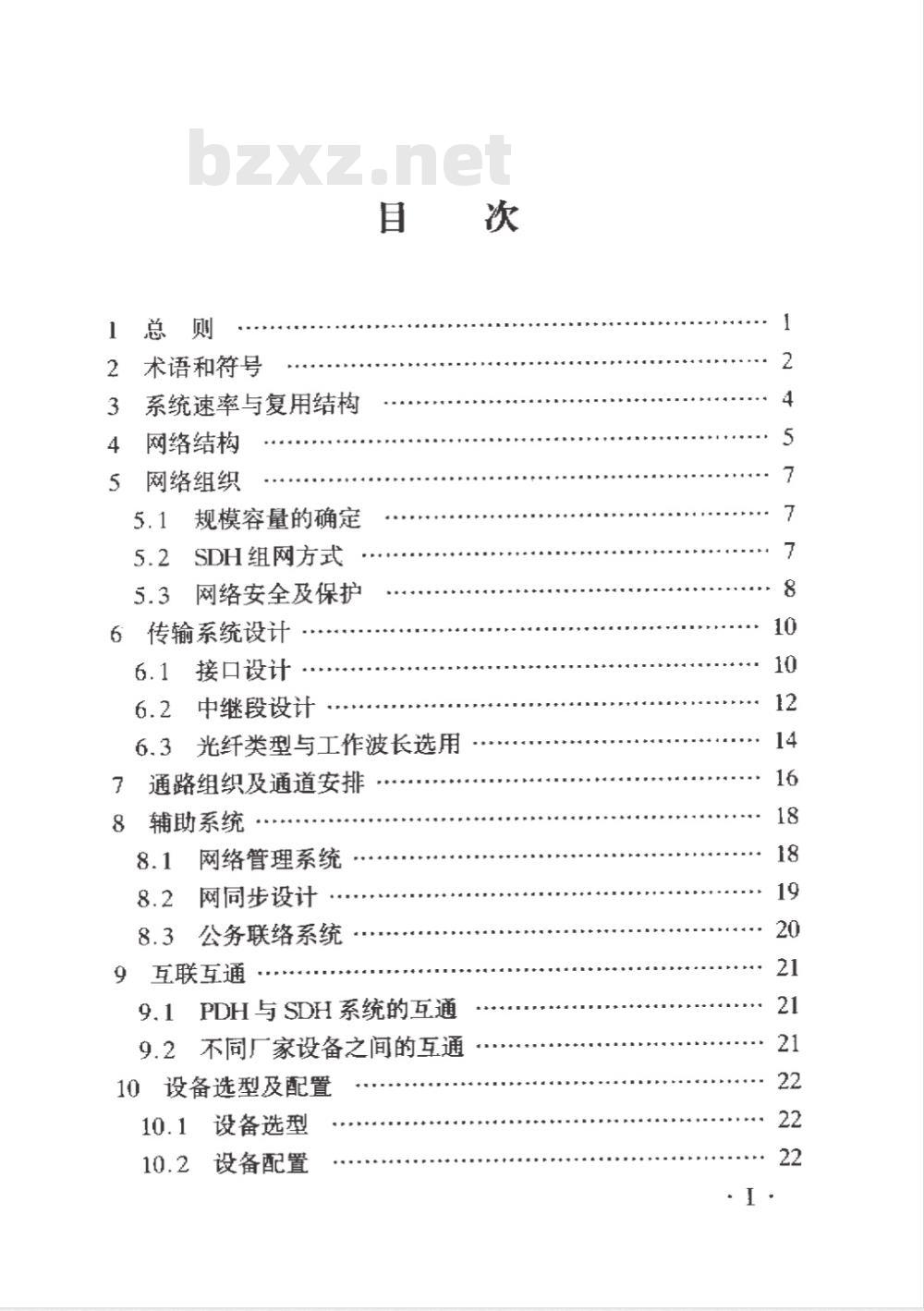

总　则
术语和符号
系统速率与复用结构
网络结构
网络组织
规模容量的确定
SDH组网方式
网络安全及保护
6传输系统设计
接口设计
中继段设计
光纤类型与工作波长选用
通路组织及通道安排
辅助系统
网络管理系统
网同步设计
公务联络系统
互联互通
PDH与SDH系统的互通
不同厂家设备之间的互通
设备选型及配置
设备选型
设备配置
设备安装设计
机房平面布置与设备排列
设备安装
布线要求与线缆选择
电源系统
机房环境条件
传输系统设计指标
假设参考通道和数字段
误码指标
抖动和漂移
可用性目标
维护工具及仪表配置
附录A
附录B
本规范用词说明
光接口参数规范·
条文说明
1总则
1.0.1本规范适用于新建或扩建本地传输网SDH光缆传输工程设计，专用通信网同步数字传输设备工程可参照本规范执行。1.0.2工程设计必须贯彻执行国家或相关部门的方针政策，坚持设计的科学性、合理性和公正性。1.0.3设计应切合实际、技术先进、经济合理，应进行多方案技术、经济比较，降低工程造价，提高社会效益和经济效益。1.0.4设计应与当地通信整体发展规划相适应，以近期需要为主，兼顾远期发展，便于扩容。1.0.5工程设计中采用的电信设备应取得信息产业部电信设备人网许可证。未取得电信设备人网许可证的设备不得在工程中使用。
在我国抗震设防烈度7烈度以上（含7烈度）地区公用电信网中使用的主要设备，应取得信息产业部电信设备抗震性能检测合格证，未取得通信设备抗震性能合格证的不得在工程中使用1.0.6工程设计在保证通信质量的前提下，应考虑施工及维护的方便和机房的整齐美观以及在自然灾害和突发情况下的通信安全。
1.0.7本规范未涉及到的部分，可参照现行相关工程设计规范。1.0.8在执行本规范与国家规定有矛盾时，应以国家规定为准。如执行本规范个别条文有困难时，在设计中提出充分理由并经主管部门审批。
英文缩写
英文全称
2　术语和符号　
中文名称
Add and Drop Multiplexer
Booster Amplifier
Background Block Error RatioBit Error Ratio
Building Integrated Timing Supply分插复用器
功率放大器，简称功放
背景误块比，背景差错块比www.bzxz.net
误码率，误比特率，比特差错比大楼综合定时供给系统
Bring Into Service Perfoxmance Objective投入业务性能指标Coded Mark Inversion
Digital Distribution Frame
Digital cross connect equipmentElement Managernent System
Errored Second
Errored Second Ratio
Hypothetical Reference Rigital SectionHypothetical Reference Path
Line Amplifier
Local Area Network
Local craft terminal
Multi-longitudinal Mode LaserMain Path Interface
Network Element
Network Management System
Optical Amplifier
Optical Distribution Frame
Optical Trasponder Unit
Pre-amplifier
编码传号反转码
数字分配架
数字交叉连接设备
网元级管理系统
误码秒，误块秒
误码秒比，误块秒比
假设参考数字段
假设参考通道
线路放大器
局域网
本地维护终端
多纵模激光器
主通道接口
网络级管理系统
光放大器
光纤分配架
光转换器单元
前置放大器，简称前放
Plane Connection
Passive Dispersion CompensatorPlesiochronous Digital HierarchyPolarization Mode DispersionRegenerator
Radical Mean Square
Receiver
Synchronous Digital HierarchySeverely Errored Second
Severely Errored Second RatioSingle-longitudinal Mode LaserSub Network Management SystemSubnetwork Connection Protec:tionSelf-phrase Modulation
Synchronous Transport ModuleTermination Multiplexer
Transmitter
Virtual Container
Wavelength Division Multiplexing平面连接
无源色散补偿器
准同步数字系列
极化模色散
再生器
均方根
接收机
同步数字系列
严重误码秒，严重误块秒
严重误码秒比，严重误块秒比
单纵模激光器
子网级管理系统
子网连接保护
自相位调制
同步传送模块
终端复用器
发送机
虚容器
波分复用
系统速率与复用结构
SDH信号在网络节点处的比特率等级应符合表3.0.1规3.0.1
表3.0.1SDH信号在网络节点处的比特率等级同步数字体系等级
STM-16
STM-64
STM-64
STM-16
比特率（kbit/s）
155520
622080
2488320
9953280
基本复用结构应符合图3.0.2的规定。AUG-6
圈指针处理
定位校准
AUG-16
VC-4-160
VC-4-4c
注：44736kbit/s接口主要用作传送IP业务及图像业务图3.0.2
基本复用映射结构
C-4-16
C-4-4c
39264 ht
网络结构
4.0.1本地SDH传输网宜采用核心层、汇聚层和接入层分层的结构进行建设。应符合图4.0.1要求。核心层
汇聚层
接入层
图4.0.1本地传输网分层结构示意图4.0.2网络层次的划分应依据本地传输网的规模确定，规模较小的本地网可以适当减少传输网络层次。4.0.3核心层网络规模不宜过大；汇聚层宜分区域进行建设，不同汇聚区内的节点数量宜相对均衡；接入层网络宜依据业务的归5
