【水利行业标准(SL)】 混凝土快速冻融试验机检验方法

SL123~138-95

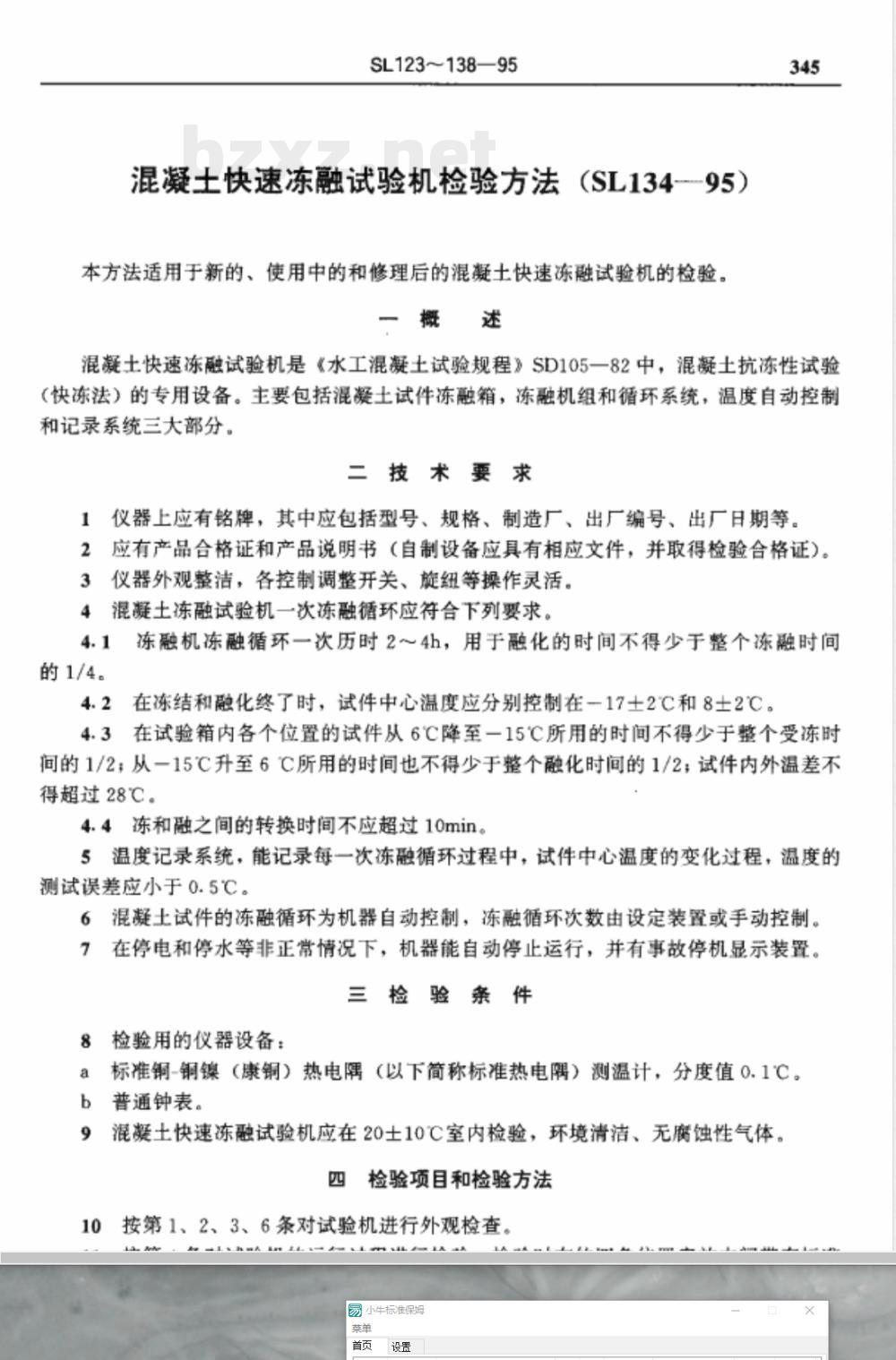

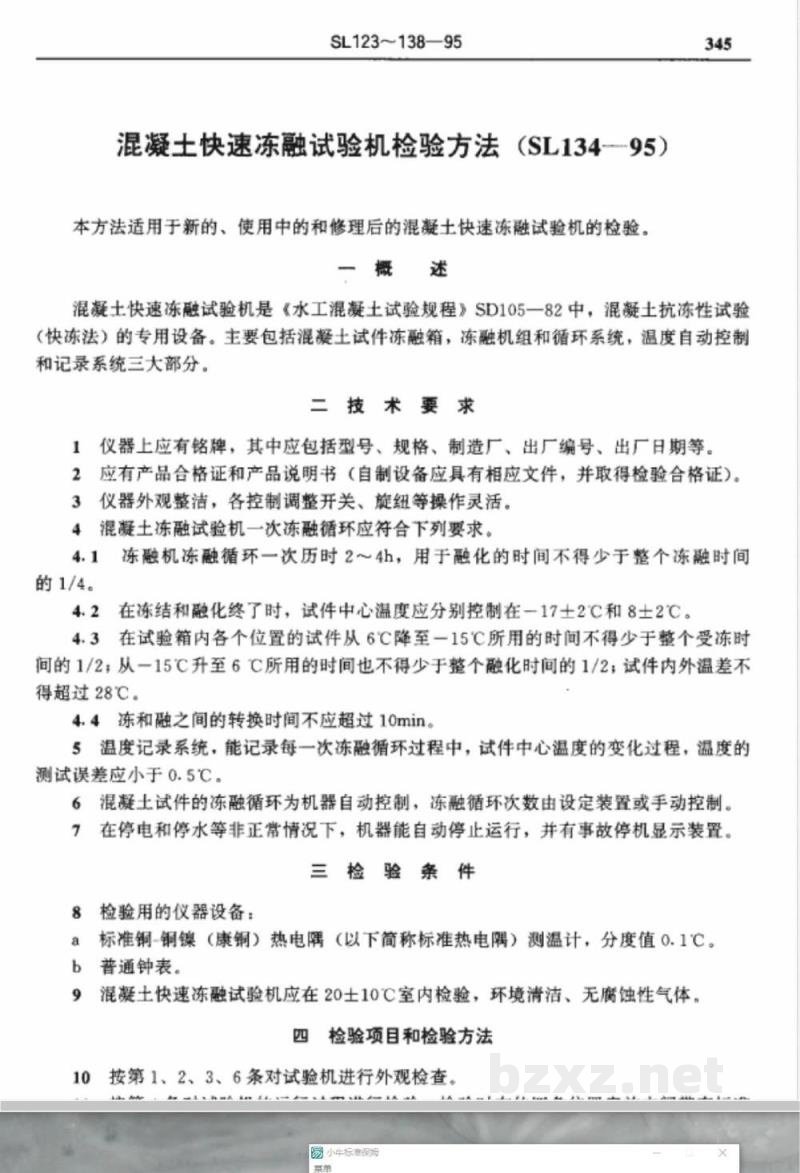

混凝士快速冻融试验机检验方法（SL134-95）本方法适用于新的、使用中的和修理后的混凝土快速冻融试验机的检验。一概述
混凝土快速冻融试验机是《水工混凝土试验规程》SD105一82中，混凝土抗冻性试验（快冻法）的专用设备。主要包括混凝土试件冻融箱，冻融机组和循环系统，温度自动控制和记录系统三大部分。
二技术要求
1仪器上应有铭牌，其中应包括型号、规格、制造厂、出厂编号、出厂日期等。2应有产品合格证和产品说明书（自制设备应具有相应文件，并取得检验合格证）。3仪器外观整洁，各控制调整开关、旋纽等操作灵活。4混凝土冻融试验机一次冻融循环应符合下列要求。4.1冻融机冻融循环一次历时2～4h，用于融化的时间不得少于整个冻融时间的1/4。
4.2在冻结和融化终了时，试件中心温度应分别控制在一17土2℃和8士2℃。4.3在试验箱内各个位置的试件从6℃降至一15℃所用的时间不得少于整个受冻时间的1/2；从一15℃升至6℃C所用的时间也不得少于整个融化时间的1/2；试件内外温差不得超过28℃。
4.4冻和融之间的转换时间不应超过10min。5温度记录系统，能记录每一次冻融循环过程中，试件中心温度的变化过程，温度的测试误差应小于0.5℃。
6混凝土试件的冻融循环为机器自动控制，冻融循环次数由设定装置或手动控制。7在停电和停水等非正常情况下，机器能自动停止运行，并有事故停机显示装置。三检验条件
8检验用的仪器设备：
标准铜-铜镍（康铜）热电隅（以下简称标准热电隅）测温计，分度值0.1C。a
b普通钟表。
9混凝土快速冻融试验机应在20士10℃室内检验，环境清洁、无腐蚀性气体。四检验项目和检验方法
10按第1、2、3、6条对试验机进行外观检查。易小牛标准保姆
首页设置
水利水电感·仪器

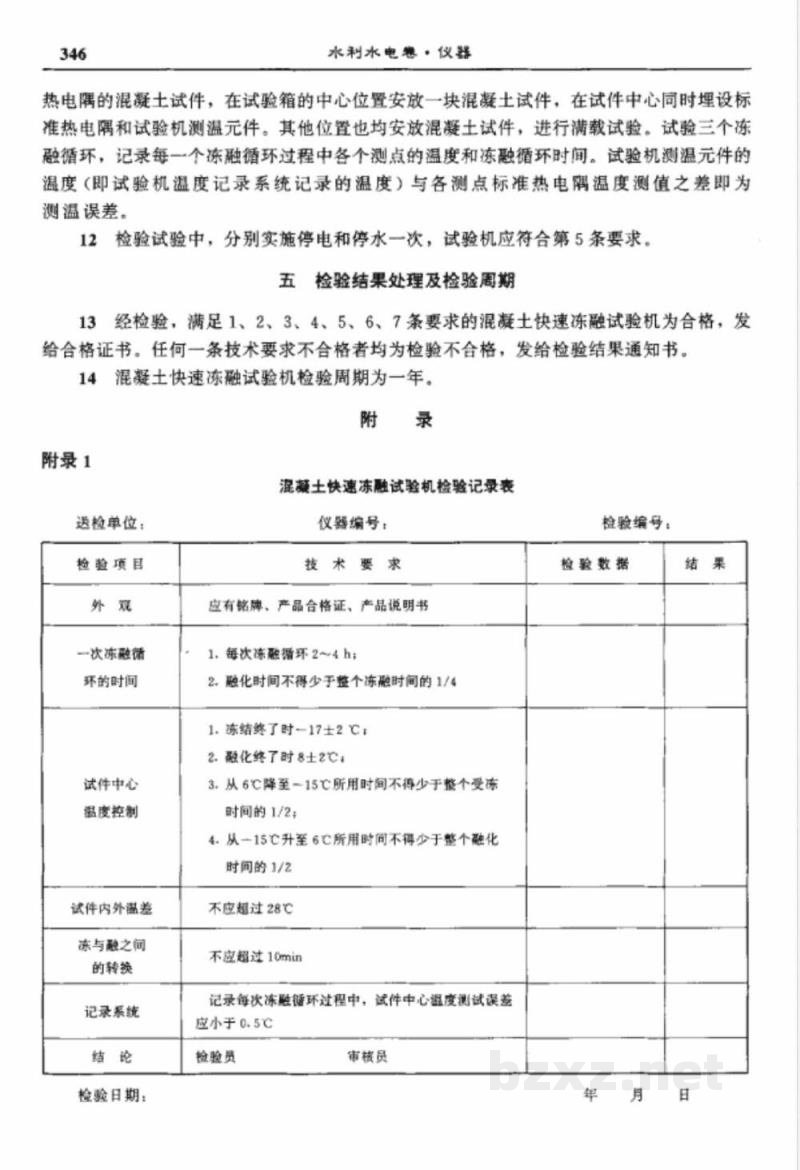

热电隅的混凝土试件，在试验箱的中心位置安放一块混凝土试件，在试件中心同时埋设标准热电隅和试验机测温元件。其他位置也均安放混凝土试件，进行满载试验。试验三个冻融循环，记录每一个冻融循环过程中各个测点的温度和该融循环时间。试验机测温元件的温度（即试验机温度记录系统记录的温度）与各测点标准热电隅温度测值之差即为测温误差。
12检验试验中，分别实施停电和停水一次，试验机应符合第5条要求。五检验结果处理及检验周期
13经检验，满足1、2、3、4、5、6、7条要求的混凝土快速冻融试验机为合格，发给合格证书。任何一条技术要求不合格者均为检验不合格，发给检验结果通知书。14混凝土快速冻融试验机检验周期为一年。附
附录1
混藏土快速冻融试验机检验记录表送检单位：
检验项目
—次冻融循
环的时间
试件中心
摄控制
试件内外菌差
冻与融之间
的转换
记录系统
检验日期：
仪器编号：
技术要求
应有铭牌、产品合格证、产品说明书1.每次冻融循环2~4h；
2.融化时间不得少于些个冻融时间的1/41.冻结终了时-17士2℃
2.融化终了时8士2℃
3.从6℃降至一15℃所用时间不得少于整个受冻时间的1/2：
4，从一15℃升至6C所用时间不得少于整个融化时间的1/2
不应超过28℃
不盘超过10min
记录每次冻融循环过程中，试件中心温度测试误差应小于0.5℃
检验员
审栈员
检验编号：
检验数据

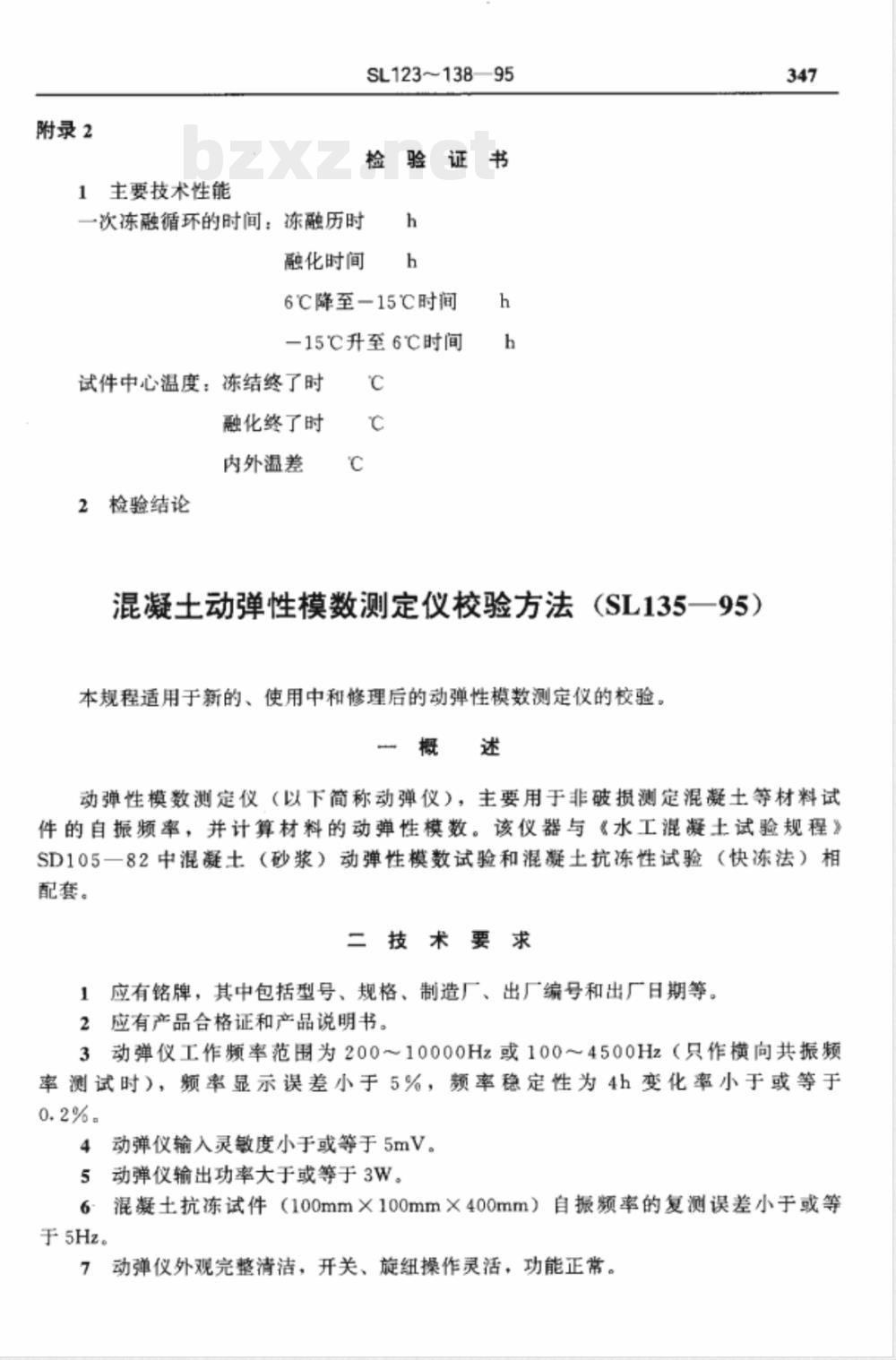

附录2
1主要技术性能
SL123~138—95
一次冻融循环的时间：冻融历时融化时间
6℃降至-15℃时间
一15℃升至6℃时间
试件中心温度：冻结终了时
融化终了时
内外温差
2检验结论
混凝土动弹性模数测定仪校验方法（SL135一95）本规程适用于新的、使用中和修理后的动弹性模数测定仪的校验。一概述
动弹性模数测定仪（以下简称动弹仪），主要用于非破损测定混凝土等材料试件的自振频率，并计算材料的动弹性模数。该仪器与水工混凝土试验规程》SD105一82中混凝土（砂浆）动弹性模数试验和混凝土抗冻性试验（快冻法）相配套。
二技术要求
1应有铭牌，其中包括型号、规格、制造厂、出厂编号和出厂日期等。2应有产品合格证和产品说明书。3动弹仪工作频率范围为200～10000Hz或100～4500Hz（只作横向共振频率测试时），频率显示误差小于5%，额率稳定性为4h变化率小于或等于0.2%。
4动弹仪输入灵敏度小于或等于5mV。5动弹仪输出功率大于或等于3W。6混凝土抗冻试件（100mm×100mm×400mm）自振频率的复测误差小于或等于5Hz
7动弹仪外观完整清洁，开关、旋纽操作灵活，功能正常。bzxz.net
