【航天工业行业标准(QJ)】 百叶窗孔型式及尺寸系列

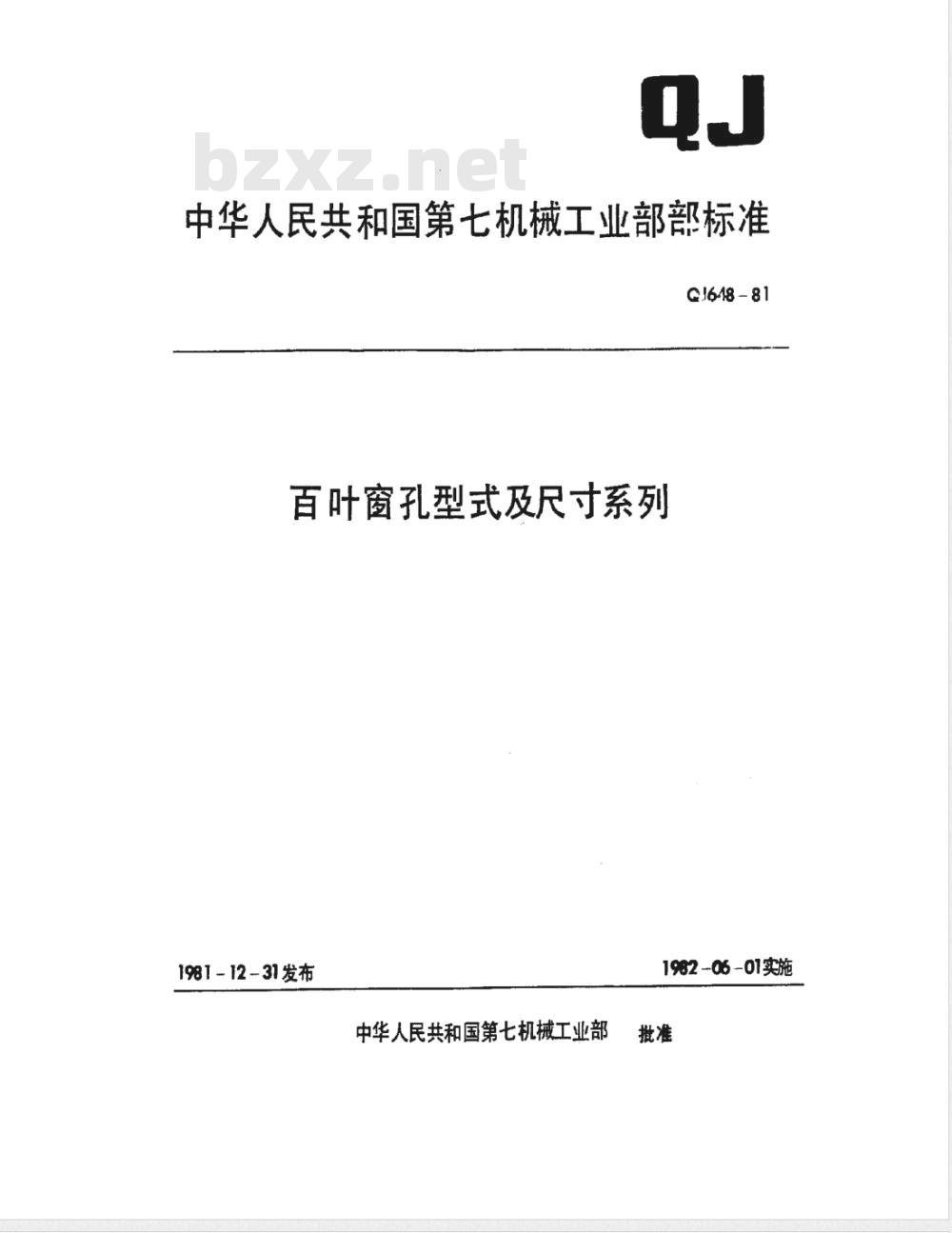

中华人民共和国第七机械工业部部标准Q1648-81
百叶窗孔型式及尺寸系列
1981-1231发布
中华人民共和国第七机械工业部1982-06-01实施
中华人民共和国第七机械工业部部
百叶窗孔型式及尺寸系列
QJ648-81
本标准规定了金属机箱百叶窗孔的结构型式和尺寸系列，适用于部内各种产品。百叶富孔的结构型式及尺寸

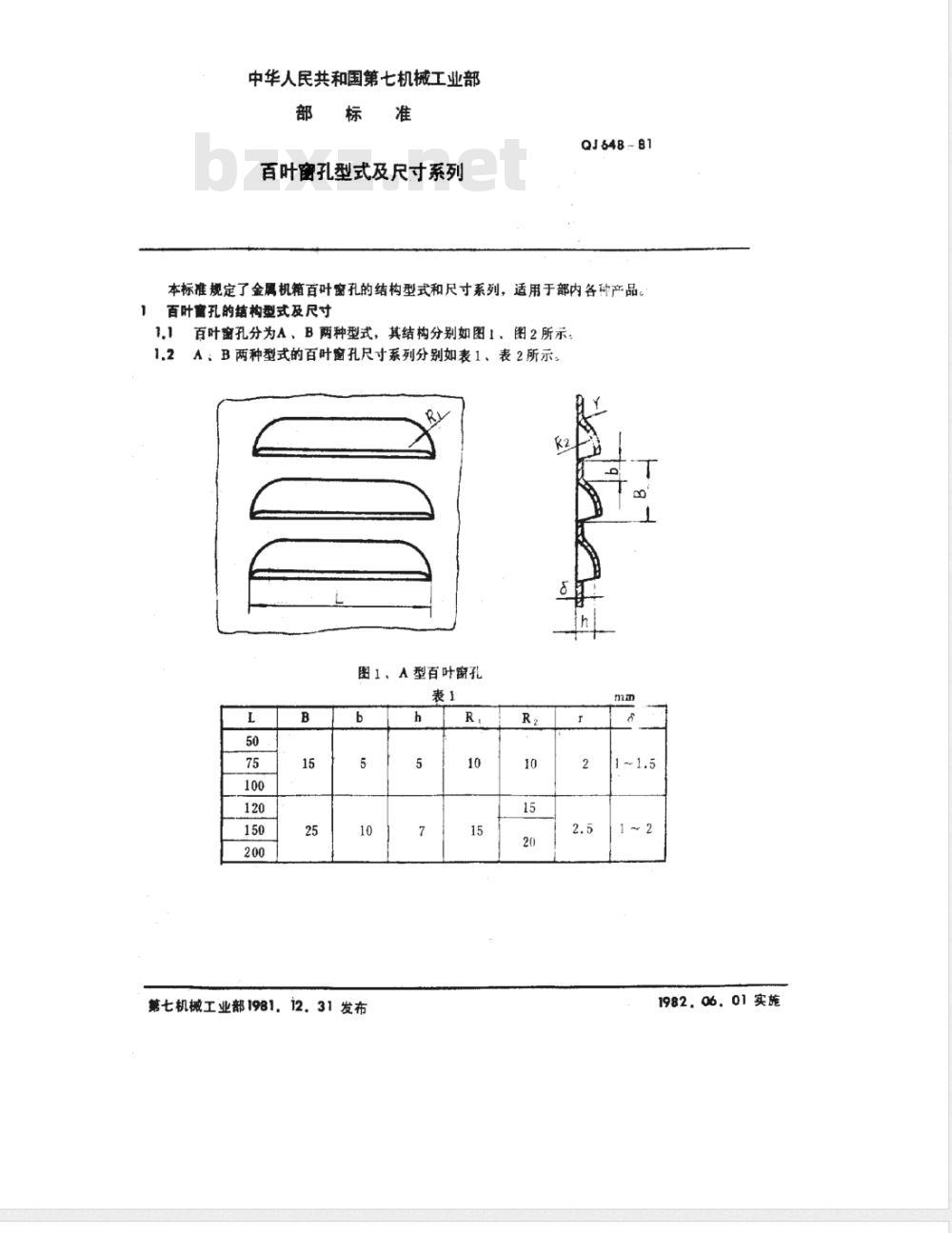

百叶密孔分为人、B两种型式，其结构分别如图1、图2所示：A：B两种型式的百时窗孔尺寸系列分别如表1、表2所示。K2
图1，A型百叶窗孔
第七机械工业部1981。12。31发布h
1982，06.01实施
百叶窗孔尺寸公差
QJ648-81

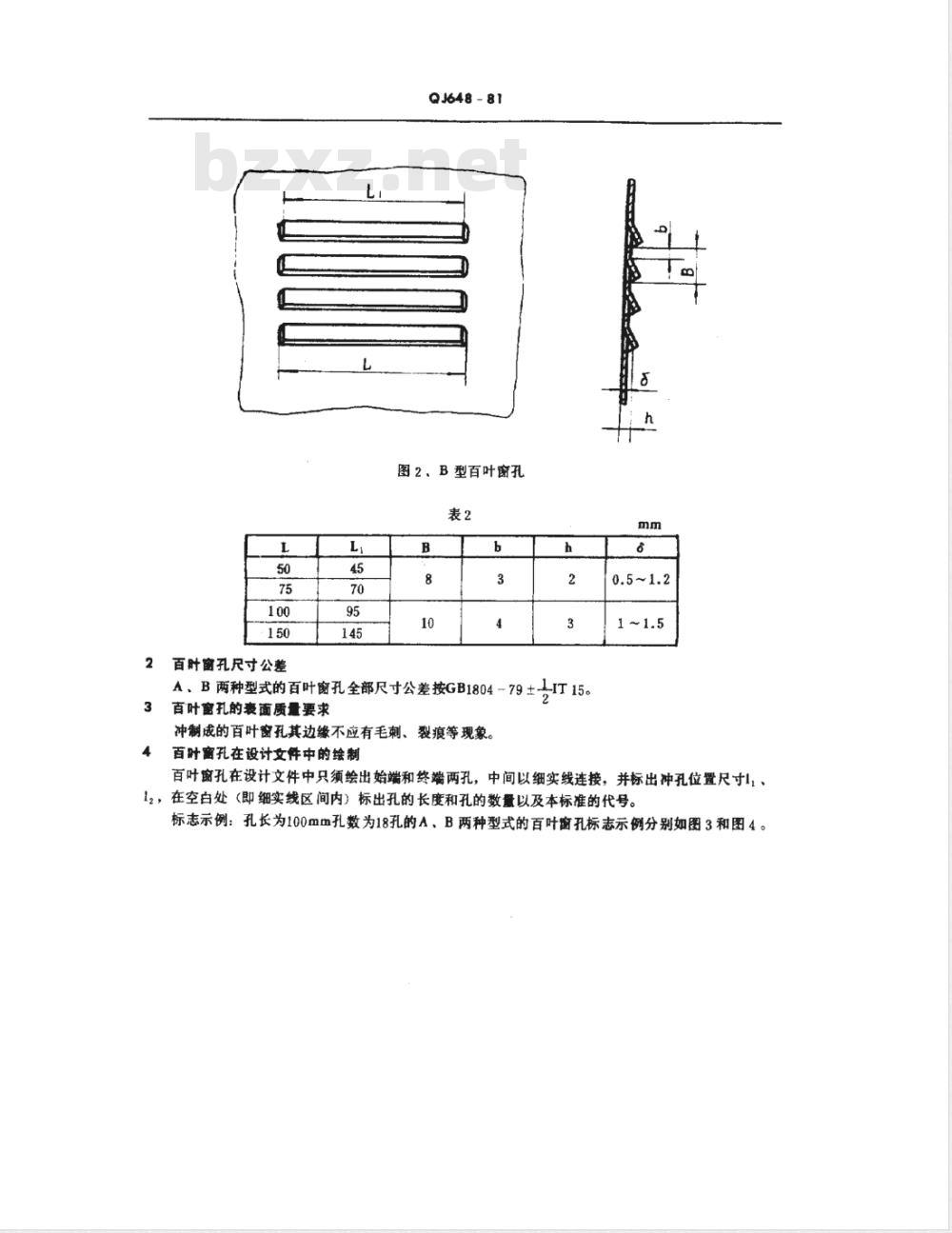

图2、B型百叶窗孔
IT15。
A、B两种型式的百叶窗孔全部尺寸公差按GB1804－79±一2
百叶窗孔的表面质量要求
冲制成的百叶窗孔其边缘不应有毛刺、裂痕等现象。百叶窗孔在设计文件中的绘制

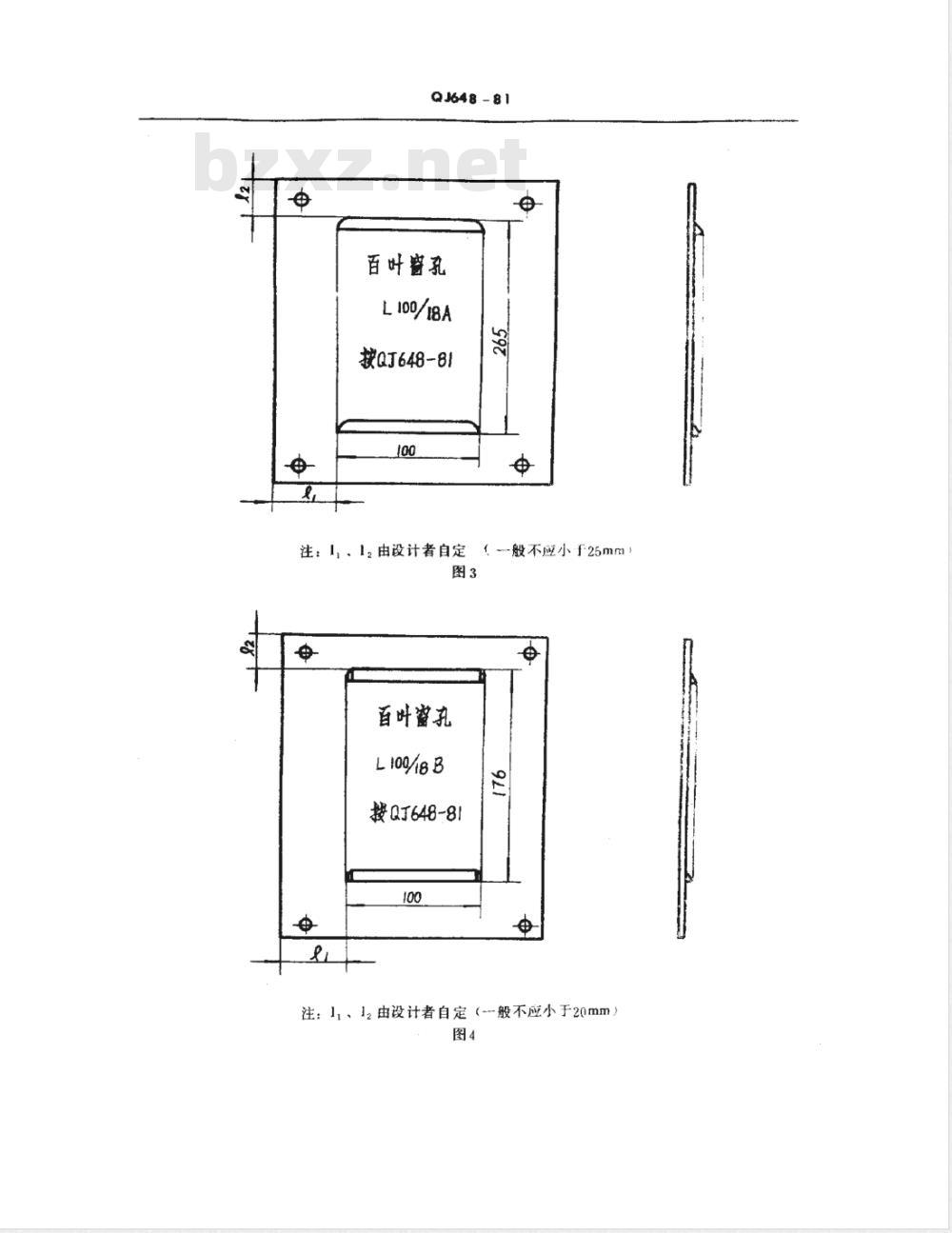

百叶窗孔在设计文件中只须绘出始端和终端两孔，中间以细实线连接，并标出冲孔位置尺寸1，、在空白处（即细实线区间内）标出孔的长度和孔的数量以及本标准的代号。标志示例：孔长为100mm孔数为18孔的A、B两种型式的百叶窗孔标志示例分别如图3和图4。由
QJ648-81
百叶酱孔
L100/18A
拨QJ648-8！
注：1、1，由设计者自定
（般不应小f25mm
百叶蜜孔
L10%gB下载标准就来标准下载网
按Q1648-81
注：11、12由设计者自定（--般不应小于20mm）图4

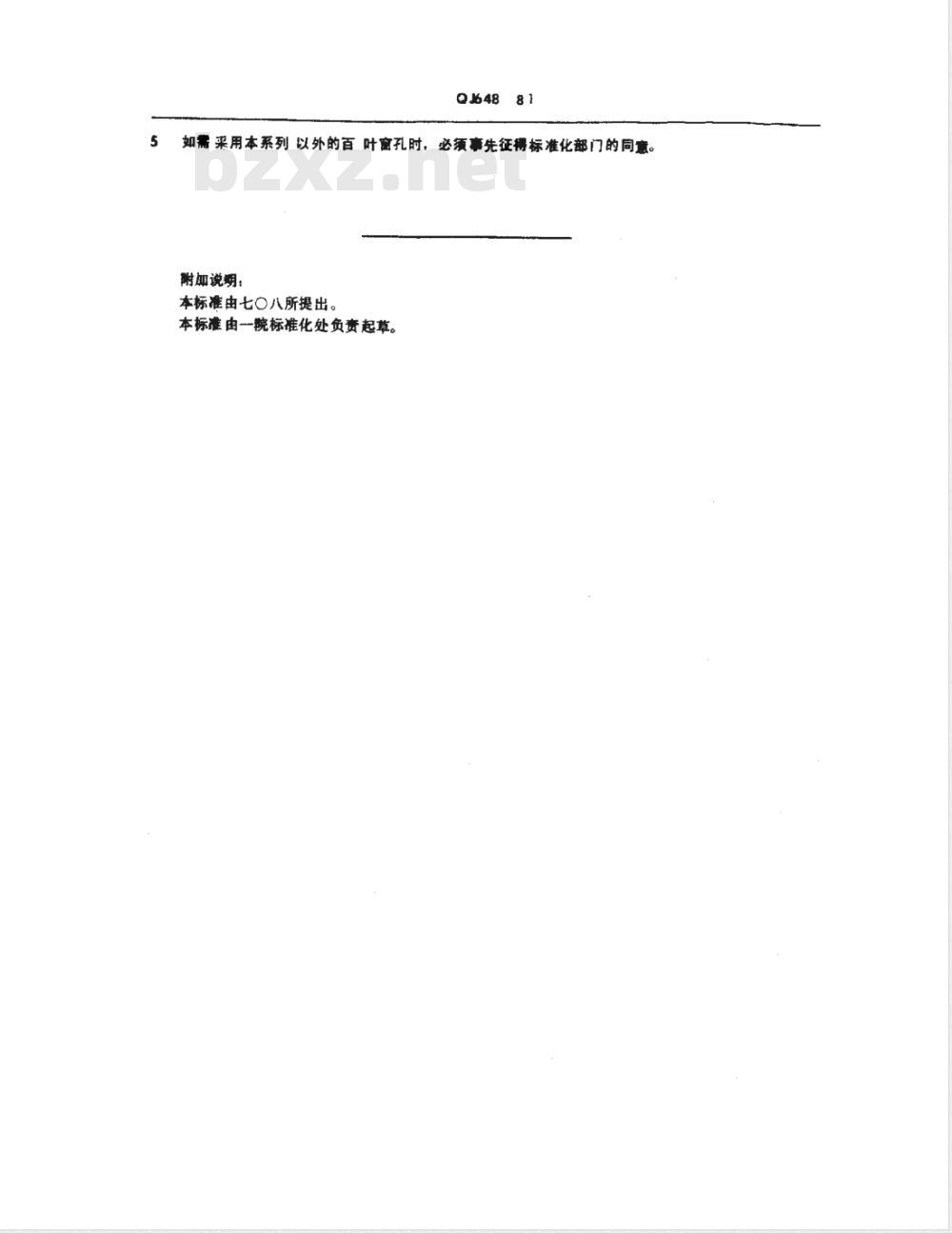

如需采用本系列以外的百叶窗孔时，必须事先征得标准化部门的同意。附加说期：
本标准由七○八所提出。
本标准由一髋标准化处负责起草。
