【其他行业标准】 电测量仪表装置设计技术规范 附编制说明

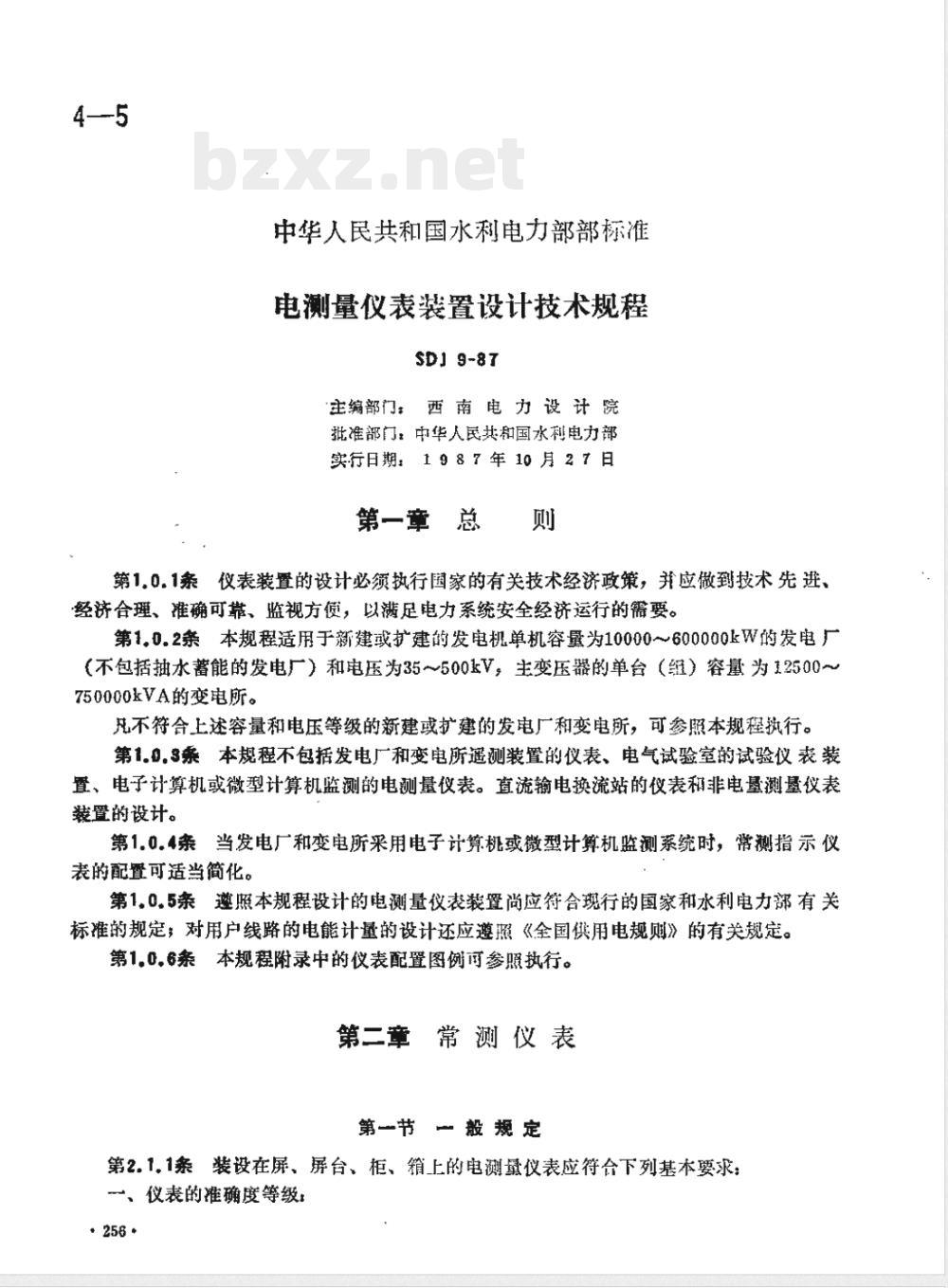

中华人民共和国水利电力部部标准电测量仪表装置设计技术规程
SDJ9~87
主编部门：西南电力设计院
批准部门，中华人民共和国水利电力部实行日期：1987年10月27日
第一章　总　则　
第1.0.1条仪表装置的设计必须执行国家的有关技术经济政策，并应做到技术先进、经济合理、准确可靠、监视方便，以满足电力系统安全经济运行的要。第1.0.2条本规程适用于新建或扩建的发电机单机容量为10000~600000kW的发电厂（不包括抽水蓄能的发电厂）和电压为35500kV，主变压器的单台（组）容为12500~～750000kVA的变电所。
纯不符合上述容量和电压等级的新建或扩建的发电厂和变电所，可参照本规程执行。第1.0.3系本规程不包括发电厂和变电所遥测装置的仪表、电气试验室的试验仪表装置、电子计算机或微型计算机监测的电测量仪表。直流输电换流站的仪表和非电基基仪表装置的设计。
第1.0。4条当发电厂和变电所采用电子计算机或微型计算机监测系统时，常测指示仪表的配置可适当简化。
第1.0.5条遵照本规程设计的电测量仪表装置尚应符合现行的国家和水利电力部有关标准的规定：对用户线路的电能计量的设计还应遵照《全国供用电规则》的有关规定。第1.0.6条本规程附录中的仪表配置图例再参照执行。第二章常测仪表
第一节一般规定
第2.1,1条装设在屏、屏台、柜、箱上的电测量仪表应符合下列基本要求：、仪表的确度等级：

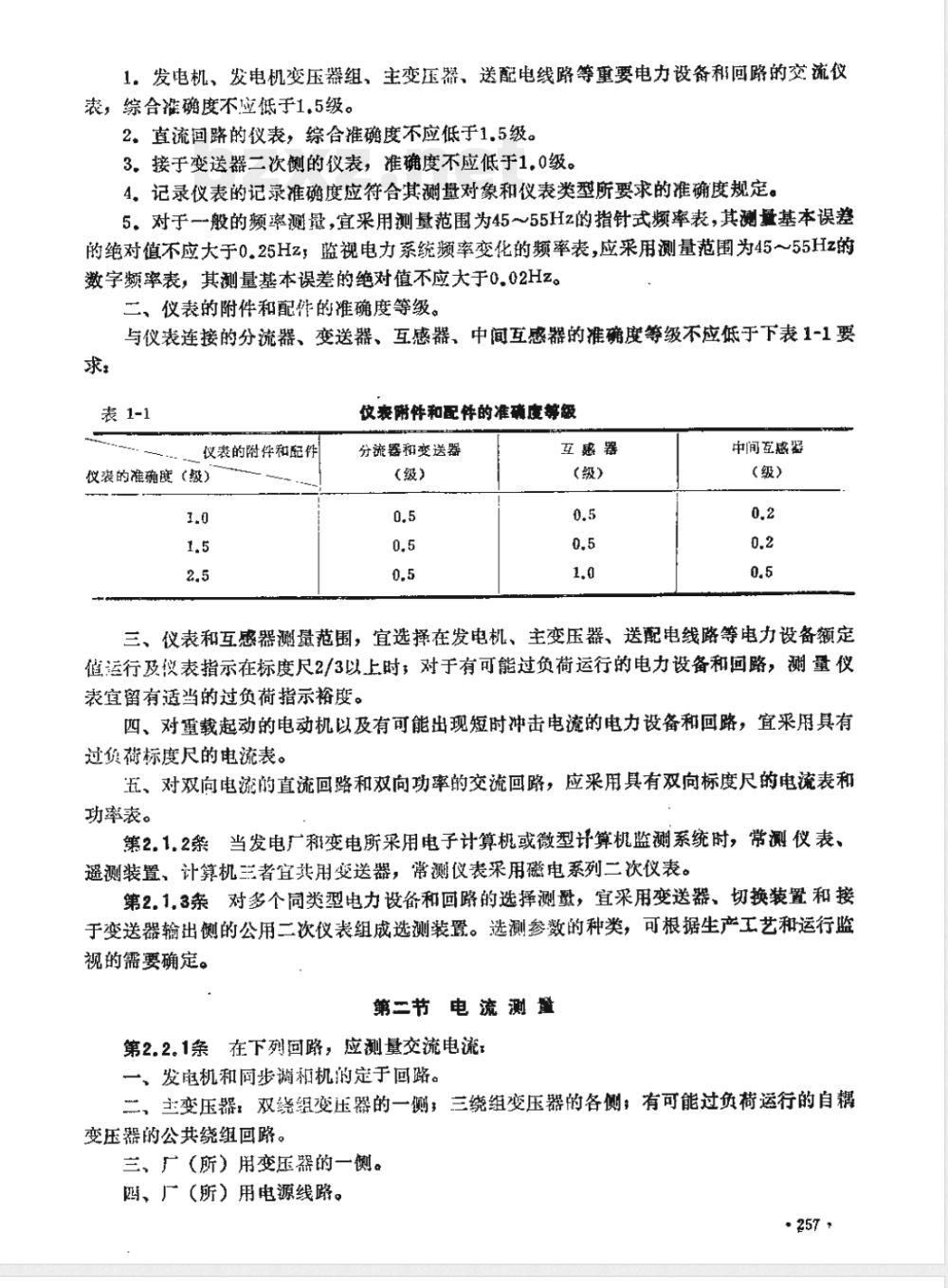

1：发电机、发电机变压器组、主变压器、送配电线路等重要电力设备回路的交流仪表，综合推确度不应低于1.5级。2。直流回路的仪表，综合推确度不应低于1.5级。3，接于变送器二次侧的仪表，准确度不应低于1.0级。4.记录仪表的记录准确度应符合其测量对象和仪表类型所要求的准确度规定。5。对于一般的频率测量，宜采用测量范围为45～55Hz的指针式频率表，其测量基本误差的绝对值不应大于0.25Hz，监视电力系统频率变化的频率表，应采用测量范围为45～55Hz的数字频率表，其测量基本误差的绝对值不应大于0.02Hz。二、仪表的附件和配件的准确度等级。与仪表连接的分流器、变送器、互感器、中闻互感器的准确度等级不应低于下表1-1要求
表1-1
仪表的附件和配件
仪裘的准确度（级）
仪表附件和配件的准确度等级
分流器和变送器
（级）
互感器
（级）
中间左感器
（级）
三、仪表和互感器测量范围，宜选择在发电机、主变压器、送配电线路等电力设备额定值运行及仪表指示在标度尺2/3以上时，对于有可能过负荷运行的电力设备和回路，测量仪表宜密有适当的过负荷指示裕度。四、对重载起动的电动机以及有可能出现短时冲击电流的电力设备和回路，宜采用具有过负截标度尺的电流表。
五、对双向电流的直流回路和双向功率的交流回路，应采用具有双向标度尺的电流表和功率表。
第2.1.2当发电厂和变电所采用电子计算机或微型计算机监测系统时，常测仪表，遥测装置，计算机三者宜共用变送器，常测仪表采用磁电系列二次仪表。第2.1.3条对多个同类型电力设备和回路的选择测量，宜采用变送器、切换装置和接于变送器输出侧的公用二次仪表组成选测装置。选测参数的种类，可根据生产工艺和运行监视的需要确定。
第二节电流测量
第2.2。1条在下列回路，应测量交流电流一、发电机和同步调和机的定于回路。二，主变压器，双绕组变压器的一侧，三绕组变压器的各侧，有可能过负荷运行的自耦变压的公共绕组回路。
三、厂（所）用变压器的一。
、厂（）用电源线路。

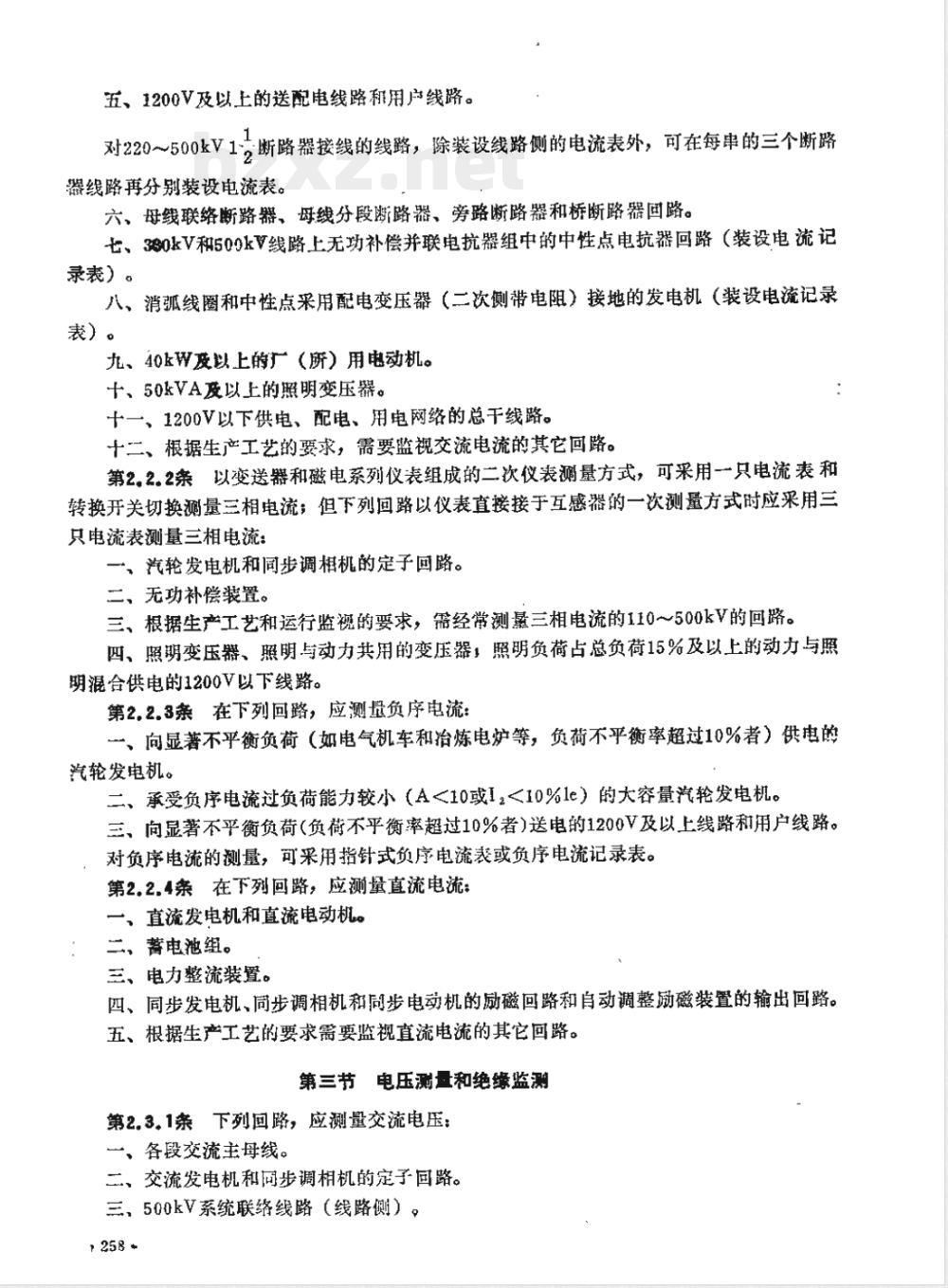

五、1200V及以上的送配电线路和用片线路。对220500kV1
，断路器接线的线路，除装设线路侧的电流表外，可在每串的三个断路器线路再分别装设电流表。
六，母线联络断路器、母线分段断路器、旁路断路器和桥断路器国路。七、380kV和500kV线路上无功补偿并联电抗器组中的中性点电抗器回路（装设电流记录表）。
八，消弧线圈和中性点采用配电变压器（二次侧带电阻）接地的发电机（装设电流记录表）。
九、40kW及以上的厂（所）用电动机。十、50kVA及以上的照明变压器。十一、1200V以下供电、配电、用电网络的总干线路。十二、根据生产工艺的要求，需要监视交流电流的其它回路。第2。2.2条以变送器和磁电系列仪表组成的二次仪表测量方式，可采用一只电流表和转换开关切换测量三相电流；但下列回路以仪表直接接于互感器的一次测量方式时应采用三只电流表测量三相电流：
一、汽轮发电机和步调相机的定子回路。二、无功补偿装置。
三、根据生产工艺和运行监视的要求，需经常测基三相电流的110~500kV的回路。四、照明变压器、照明与动力共用的变压器，照明负荷占总负荷15%及以上的动力与照期混合供电的1200V以下线路。
第2.2.3条在下列回路，应测量负序电流：一、向显著不平衡负荷（如电气机车和治炼电炉等，负荷不平衡率超过10%者）供电的汽轮发电机。
二、承受负序电流过负荷能力较小（A<10或I2<10%le）的大容量汽轮发电机。三、向显著不平衡负荷（负荷不平衡率超过10%者）送电的1200V及以上线路和用户线路。对负序电流的测量，可采用指针式负序电流表或负序电流记录表。第2.2.4条在下列回路，应测量直流电流：一、直流发电机和直流电动机。，二，电池组。
三、电力整流装置。
四、同步发电机，同步调相机和同步电动机的励磁回路和自动调整励磁装置的输出回路。五、根据生产工艺的要求需要监视直流电流的其它回路。第三节电压测量和绝缘监测
第2.3.1条下列回路，应测量交流电压：一、各段交流主母线。
二、交流发电机和同步调相机的定子回路。三、500kV系统联络线路（线路侧）9# 258 *

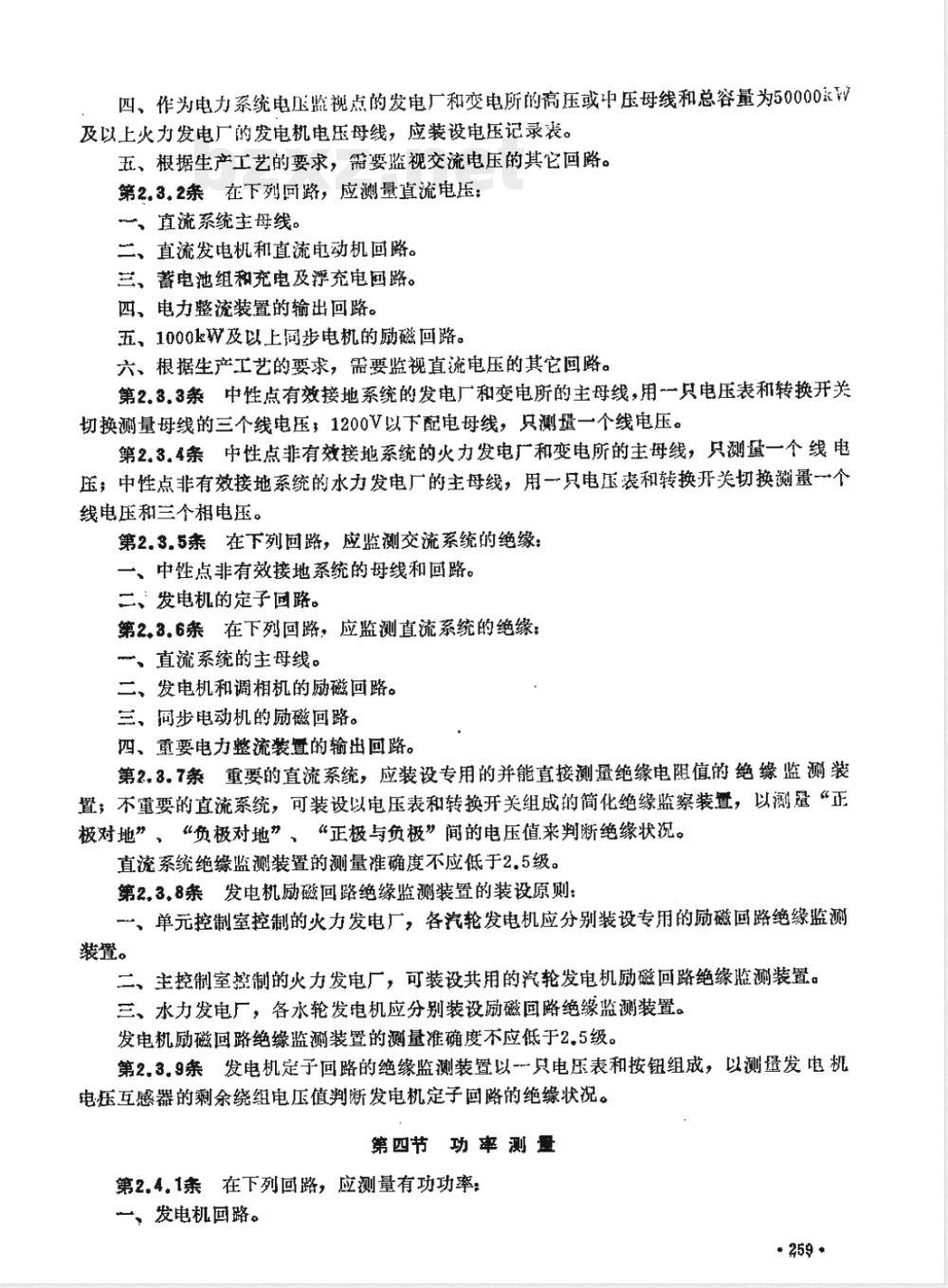

四、作为电力系统电压监视点的发电厂和变电所的高压或中压母线和总容量为50000kw及以上火力发电厂的发电机电压母线，应装设电压记录表。五、根据生产工艺的要求，需要监视交流电压的其它回路。第2.3.2条在下列回路，应测量直流电压：、直流系统主母线。
二、直流发电机和直流电动机回路。兰，蓄电池组和充电及浮充电画路。四、电力整流装置的输出回路。五，1000kw及以上同步电机的励磁回路。六、根据生产工艺的要求，需要监视直流电压的其它回略。第2.3.3条中性点有效接地系统的发电厂和变电所的主母线，用一只电压表和转换开关切换测量母线的三个线电压，1200V以下配电母线，只测量一个线电压。第2.3.4条中性点非有效接地系统的火力发电广和变电所的主母线，只测量一个线电压；中性点非有效接地系统的水力发电厂的主母线，用一只电压表和转换开关切换測量一个线电压和兰个相电压。
第2.3.5案在下列回路，应监测交流系统的绝缘：一、中性点非有效接地系统的母线和回路。二、发电机的定子回路。
第2.3.6条在下列回路：应监测直流系统的绝缘：、直流系统的主母线。
二、发电机和调相机的励磁回路。三，国步电动机的励磁回路。
四、重要电力整流装置的输出回路。第2.3.7条重要的直流系统，应装设专用的并能直接测量绝缘电阻值的绝缘监测装置，不重要的直流系统，可装设以电压表和转换开关组成的简化绝缘监察装置，以测置“正被对地”、“负极对地”、“正极与负极”间的电压值来判断绝缘状况。直流系统绝缘监测装置的测量准确度不应低于2.5级。第2.3.8条发电机励磁回路绝缘监测装置的装设原则：一、单元控制室控制的火力发电厂，各汽轮发电机应分别装设专用的励磁回路绝缘监测装置。
二、主控制室控制的火力发电厂，可装设共用的汽轮发电机励磁回路绝缘监测装置。三、水力发电厂，各水轮发电机应分别装设励磁回路绝缘测装置。发电机励磁回路绝缘监测装置的测量准确度不应低于2.5级。第2.3.9条发电机定子回路的绝缘监测装置以-只电压表和按钮组成，以测量发电机电压互感器的剩余绕组电压值判断发电机定子回略的绝缘状况。第四节功率测量
第2.4.1条在下列回路，应测量有功功率：一、发电机回路。
+259 *

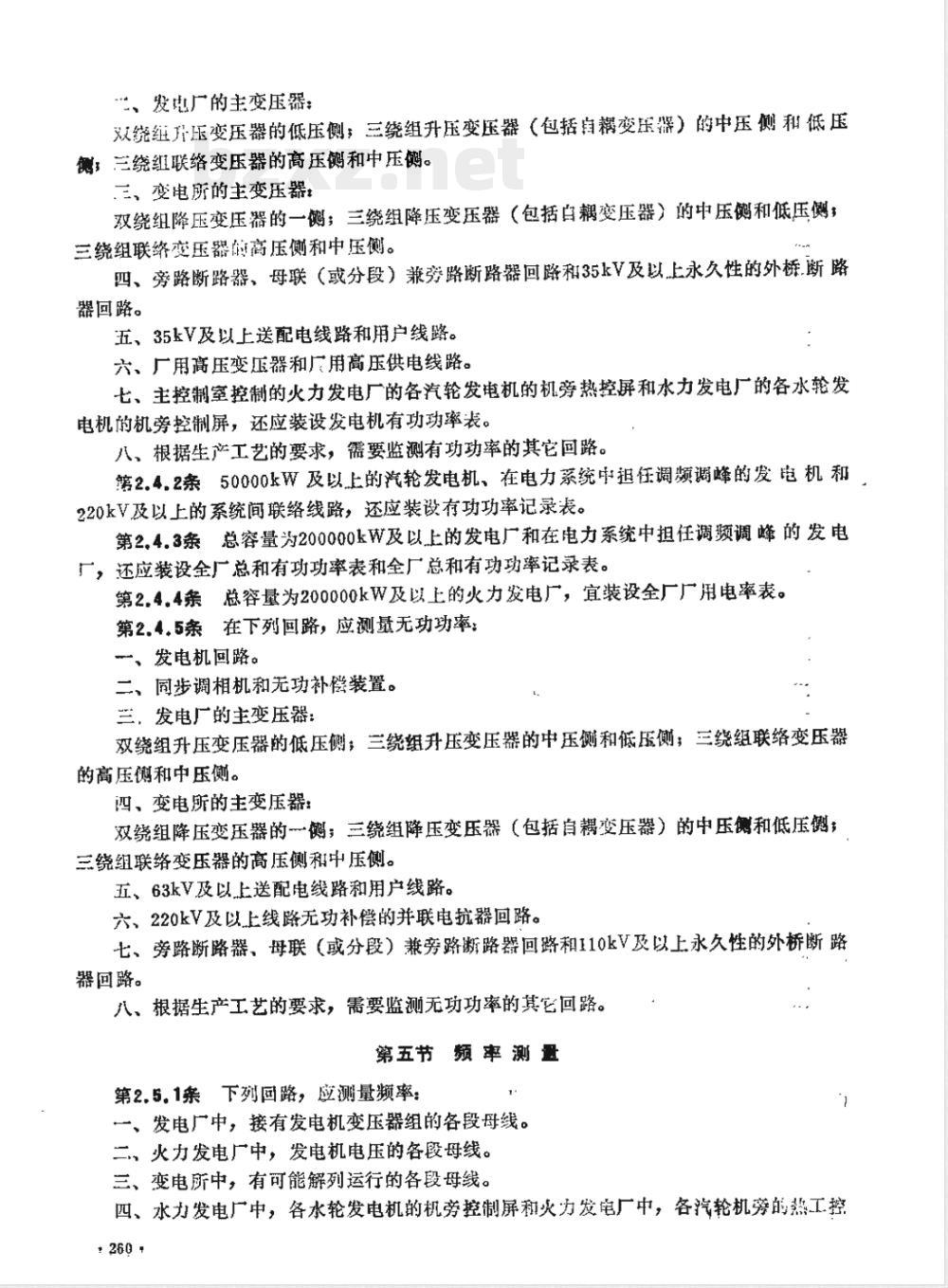

二、发也广的主变压器：
双纽升压变压器的低压侧，三绕组升压变压器（包括自耦变压据）的中压侧和低压侧，三绕纽联络变压器的高压侧和中压侧。三、变电所的主变压器*
双绕组降压变压器的一侧；三绕组降压变压器（包括白耦变压器）的中压侧和低压侧；三绕组联络变压器的高压侧和中压侧。四、旁路断路器、母联（或分段）兼旁路断路器回路和35kV及以上永久性的外桥断路器回路。
五、35kV及以上送配电线路和用户线路。六、厂用高压变压器和厂用高压供电线路。七、主控制室控制的火力发电厂的各汽轮发电机的机旁热控屏和水力发电厂的各水轮发电机的机旁控制屏，还应装设发电机有功功率表。八、根据生产工艺的要求，需要监测有功功率的其它回路。2.4.2条50000kW及以上的汽轮发电机、在电力系统中担任调频调峰的发电机和220kV及以上的系统间联络线路，还应装设有功功率记录表。第2.4.3条总容量为200000kW及以上的发电厂和在电力系统中担任调题调峰的发电厂，还应装设全厂总和有功功率表和全厂总和有功功率记录表。第2.4.4条总容量为200000kW及以上的火力发电厂，宜装设全厂厂用电率表。第2.4.5条在下列回路，应测量无功功率一、发电机回路。
二、同步调相机和无功补偿装置。兰、发电厂的主变压器：
双绕组升压变压器的低压侧，三绕组升压变压器的中压侧和低压侧，三绕组联络变压器的高压侧和中压侧。
四、变电所的主变压器：
双绕组降压变压器的一；三绕组降压变压器（包括自耦变压器）的中压侧和低压侧；三绕组联络变压器的高压侧和中压侧。五、63kV及以上送配电线路和用户线路。六，220kV及以上线路无功补偿的并联电抗器回路。七、旁路断路器、母联（或分段）兼旁路断路器回璐和110kV及以上永久性的外桥断路器回路。
八、根据生产工艺的要求，需要监测无功功率的其它回路。第五节频率测量
第2.5.1条下列回路，应测量频率：一、发电厂中，接有发电机变压器组的各段母线。二、火力发电厂中，发电机电压的各段母线。三、变电所中，有可能解列运行的各段母线。四、水力发电厂中，各水轮发电机的机旁控制屏和火力发电厂中，各汽轮机的热工控260
屏上测悬发电机频率。
第2.5.2条火力发电厂中，各单元控制室、网络控制室或主控制室、机炉集控室和水力发电厂中的中央控制室，还应增设-一只监视电力系统频率的数字频率表。第2.5.3系电力系统中的调频、调峰发电厂和总容量为200000kW及以上的发电厂中，主控彻室（网络控制室）和中央控制空中，还应增设一只记录电力系统频率的频率记录表第六节同步并列测量
第2.6.1条发电厂和枢纽变电所，应装设手动同步并列的同步测量仪表装置。第三章电能计量
第一节一般规定
第3.1.1条电能计量装置应满足发电、供电，用电三方面准确计量的要求，以作为考核电力系统技术经济指标和合理计费的依据。第3.1.2系电度表的准确度等级：一、以下回路，应采用0.5级有功电度表和2.0级无功电度表1.100000kW及以上发电机。
2.发电机变压器组扩大单元接线和容量为50000～100000kW的水轮发电机。、、、3.电力系统间的联络线路和月平均用电量100万kW·h及以上（相当于负荷容量为2000kVA及以上）的用户线路。
二，以下回路，应采用1.0级有功电度表和2.0级无功电度表1.10000～100000kW以下的发电机。2.12500kVA及以上的主变压器。3。电力系统内的联络线路和送配电线路。4月平均用电量10万玉W，h以上至100万kW，h以下的用户线路。5。根据供电部门对电能管理和合理计费有特殊要求的月乎均用电量10万kW，h以下的用户线路。此内容来自标准下载网
三、同步调相机或无功补偿装置，应采用2.0级无功电度表。四、厂用高压电源回路（包括：厂用工作和备用电源），应采用1.0级有功电度表。 1
五、仅作为企业内部技术分析、考核而不计费的回路，可采用2.0级有功电度表和30级无功电度表。
六、最大量电度表，多费率电度表的准确度等级，可按所接入回路所采用的电度表准确度等级确定。
第3.1.3紊互感器的推确度等级：一、0.5级有功电度表，应配用0.2级互感器。二，1.0级有功电度表和2.0级无功电度表，应配用0.5级互感器。三、2.0级有功电度表和3.0级无功电度表，可配用1.0级互感器。261
第3，1.4条当电力设备在额定值运行时，电能计量用的电流互感器的-一次侧电流宜在的以上。
其额定一次电流的
由于继电保护的要求致使电流互感器的变流比选择过大而不能满足电能准确计量的要求时，宜采用二次测量绕组具有抽头的电流互感器。第3。1.5条对于双向送，受电的回路，应分别计量送、受的电量。第3.1.6条对于有可能进相、滞相运行的同步调相机（发电机）或无功补偿装置，应分别计量进相、滞相运行时的无功电量。第二节电度表的装设
第3.2.1条下列回路，应装设有功电度表：一、发电机回路。
二，发电厂的主变压器：
双绕组升压变压器的低压侧；三绕组升压变压器（包括自耦变压器）的中压侧和低压侧三绕组联络变压器的高压侧和中压侧。三、变电所的主变压器各侧。
四、电力系统间或电力系统内的联络线路、送配电线路和用户线路。五。旁路断路器、母联（或分段）兼旁路断璐器路。六、厂用、所用变压器的一侧。七、厂用、所用电源线路及厂外用电线路。八，需要进行技术经济考核的75kW及以上电动机。九、根据有关供用电和电能管理要求，对必要的电力系统间联络线路和用户线路装设最大需量电度表或多费率电度表。第3.2.2条下列回路，应装设无功电度表：~、发电机回路。
二，同步调相机或无功补偿装置。三、发电厂的主变压器：
：‘双绕组升压变压器的低压侧；三绕组升压变压器（包括自耦变压器）的中压侧和低压侧三绕组联络变压器的高压侧和中压侧。四、变电所的主变压器各侧。
五，电力系统间或电力系统内的联络线路、送配电线璐和用户线路。六、旁路断路器、母联（或分段）兼旁路断路器回路。第四章　仪表二次回路　
第4.0.1条当仪表与保护装置共用一组电流互感器时，仪表与保护装置应分别接于不同的二次线圈。若受条件限制而只能接在同一个二次线围时，应采取下列措施：一、把保护装置接在仪表之前，中间与装在屏正面的电流试验部件连接，以避免在现场262
进行校验仪表时影响保护装置正常工作。二、以中间电流互感器将仪表与保护装置从电略上隔开。中间电流互感器的技术特性应满足仪表和保护装置对它的要求。第4.0.2条直接接于电流互感器二次线圈中的一次仪表，不宜采用切换检测三相电流。第4.0.3条当电力设备在额定值运行时，互感器二次线图中所接入的阻抗不应超过互感器准确度等级充许范围所规定的阻抗值。第4.0.4杂对用户计费用的0.5级电度表，其电压回路电压降不宜大于0.25%；对电力系统内部的0.5级电度表，其电压国路电压降可适当放宽，但不应大于0.5%第4.0.5奈常测仪表，电能计量仪表，不应与故障录波装置共用电流互感器的同一个二次线圈。
第五童
仪表安装条件
第5.0.1案仪表装置的安装设计，应符合运行监视、现场调试和仪表正常工作的要求。第5.0.2亲仪表安装高度
一、对定型标推的2.20m高的屏或屏台，指示仪表水平中心线宜距地面1.20～2.00m电度表水平中心线宜距地面0.80~1.95m；记录仪表水平中心线宜距地面0.80~1.80m。二，对非标准的屏或屏台，仪表水平中心线距地尺寸按第5.0.1条规定并参照本条第一款规定的尺寸作适当调整。
三，电度表与保护装置合装于继电器屏上时，电度表宜装于屏中部，其水平中心线宜距地面0.80m及以上。
四、配电装置处的配电柜、配电箱上的电度表的水平中心线宜距地面0。80～180m。r263
回路接线
6～10kV
一、仪表名称：
表配置图
火力发电厂母线发电机的仪表配驾控
D(A（A)
50000kW以下发电机
50000k数发电机
盈微屏
热控屏
i、定于电流表。2。定子电压表。3。定子绝缘监测表。4。有功功率表。5．无功功率表。6。励磁调整装置输出电流表。7.转子电流表。8。转子电压表。9.负序电流表。10。颈率表。11。励磁机衡电压表。12.备有励磁机侧电压表。13有功电度表。14，无功电度表。15。有功功率记录表。二，套供贷的励磁装暨所配置的仪表由厂家确定。三、负序电流表的装设按第2.2.3条规定。表3
-、仪表名称
回路接线
同步调相机的仪表配置
励磁屏
30000～60000kVAR
调机室
1。定子电流表。2。无功功率表。3。定子电压表。44。定子绝缘监测表。5。转子电流表。6.励磁谢整装置输出电流表。7。转子电压表。8。无功电度表（进相）。9，无功电度表。10、无功功率记录表。二、励磁调整装置所配置的仪表由厂家确定。·264*
注：一、仪表名称：
回路接线
G～18kV
水力发电厂母线发电机的仪表配置中央控制室
励磁设备屏
他励静止整流励磁
，自并励静止整流励磁
直流测或交流谢审联自复励、
直流侧并联自
止整流励
无酮励敲机的直流电机励磁
有励避机的直流电机励磁
1，定子电压表。2.定子电流表。3.转子电压表。4.转子电流表。5。有功功率表。6.无功功率表。7.频率表。8.零序电压表。9.有功电度表。10.无功电度表。11.感磁机励磁绕组电流表。12，动磁机励磁绕组电压表。13.励磁机定子电流表。14.励磁机定子电压表。15。功率整流矩直流输出电滋表。13.功率整流柜交流电流表。17.功率整流柜交流电压表。18，复励整流柜直流电流表。15。励磁谢整装置和向输出电流表。20。励磁调整装置差向输出电流表。21。副励磁机电压表。22。副励磁机电流表。二。定子电压表和转子电表可作为选测仪表。兰。在机旁屏上，可增装定子电流表三只，或在中央控制室选测定子二相电流。内，有功电度表和无动电度表也可以装在中央控制室。五、水轮发电机作调相运行时，有功功率表具有双向标度（反向标度宜为正向满标度的20%），并应装设两只具有逆止机构的有功电度表。
·265-
注，一、仪表名称
回路接线
35~500kV
220~500kV
火力发电广发电机双绕组变压器组的仪表配置控
励磁屏
50000kW以下主控制室控制的机组IVAF
125000kW主控制室控制的机组
100000~125000kW主控制室控制交流励磁机的机组A
-600000kw单元控制机组
200000~
次仪表测量）
热控屏
1.定子电游表。2。定子电压表。3.定子绝缘监测表。4有功功率表。5．无功功率表。6。励磁电流表。7励磁渊整装量输出电流表。8。转丁电压表。9。负序电流表。10。线路侧电压表。11。励磁机侧电压表。12，备用励磁机侧电压表。13。频率表。14.有功电度表。15，无功电度表。16。有功功率记录表。17.副励磁机电压表。18。励磁装置输出电压表。19。发电机频率表，20。发电机中性点电流记录表。二、热控屏所装设的仪表仪用于主控制室控制方式。三、线路侧电压表仅适用于发电机变压器线路组接线方式。四、成套供货的励磁调整装置所配置的仪表由厂家确定。266·
