【航天工业行业标准(QJ)】 涂层检验方法 涂层厚度检验方法

中华人民共和国航天工业部部标准涂层检验方法
涂层厚度检验方法
QJ 990.3-86
本标准适用于我部涂漆的基本产品及翰助产品表面涂层厚度检验，采用非磁性和永磁式测厚仪测定，以微来为单位。
1材料和设备
非磁性测厚仪：JFCH—2C
永磁式测厚仪，HY--1
2检验方法
2.1非磁性测厚仪法
2.1.1非磁性测厚仪的“0”位校对。2.1.1.1接通电源，预热十五分钟。2.1.1.2将探头紧贴于非磁性金属基体上，电表指针应指向“0”点。若不在”0*可先调“调零”旋钮，使指针到“0”（一般情况，只要校正标准释板刻度，零位也就调好）。
2.1.1.3将该量程标准厚度片放在非磁性金属体上，探头紧贴标准厚度片调节“校正”旋钮，使电表指针指示在标准厚度片的指示刻度上，再将探头放回原基体上，调节“调零”旋钮，使表针为“0”，这样反复多次校准即可进行测量工作。2.1.2量，
2.1.2.1被测的涂层，应是按工艺规定于燥后的涂层。2.1.2.2被测的零部件涂层表面，应是清洁无污染，有生土必须先擦找干净。测试时将探头轻轻压向被测的涂层表面，使探头尖端突出部分缩回与探头平齐。当指针移动停止，此时的读数，即为被测涂层的厚度。2.1.2.3对几何形状复杂的零部件，可在试样上测厚度，该试样必须与受检产品同时用同一工艺制备，底材材质和前处理也应一致。2.1.2.4对零部件的检验，必须每个面都检测，测点不应少于三个，且分布均勾，检测大面积时，各个测点间距应小于50mm。检验时探头距边缘不应小于10mm。2.1.3操作注意事项：
2.1.3.1检测时，仪器开机时间末超过半小时，又需连续测试数量较多的零部件时，为藏小误差，可以每隔五分钟进行一次校准。航天工业部1986—04—05发布
19860901实旅
QJ990.3-86bZxz.net

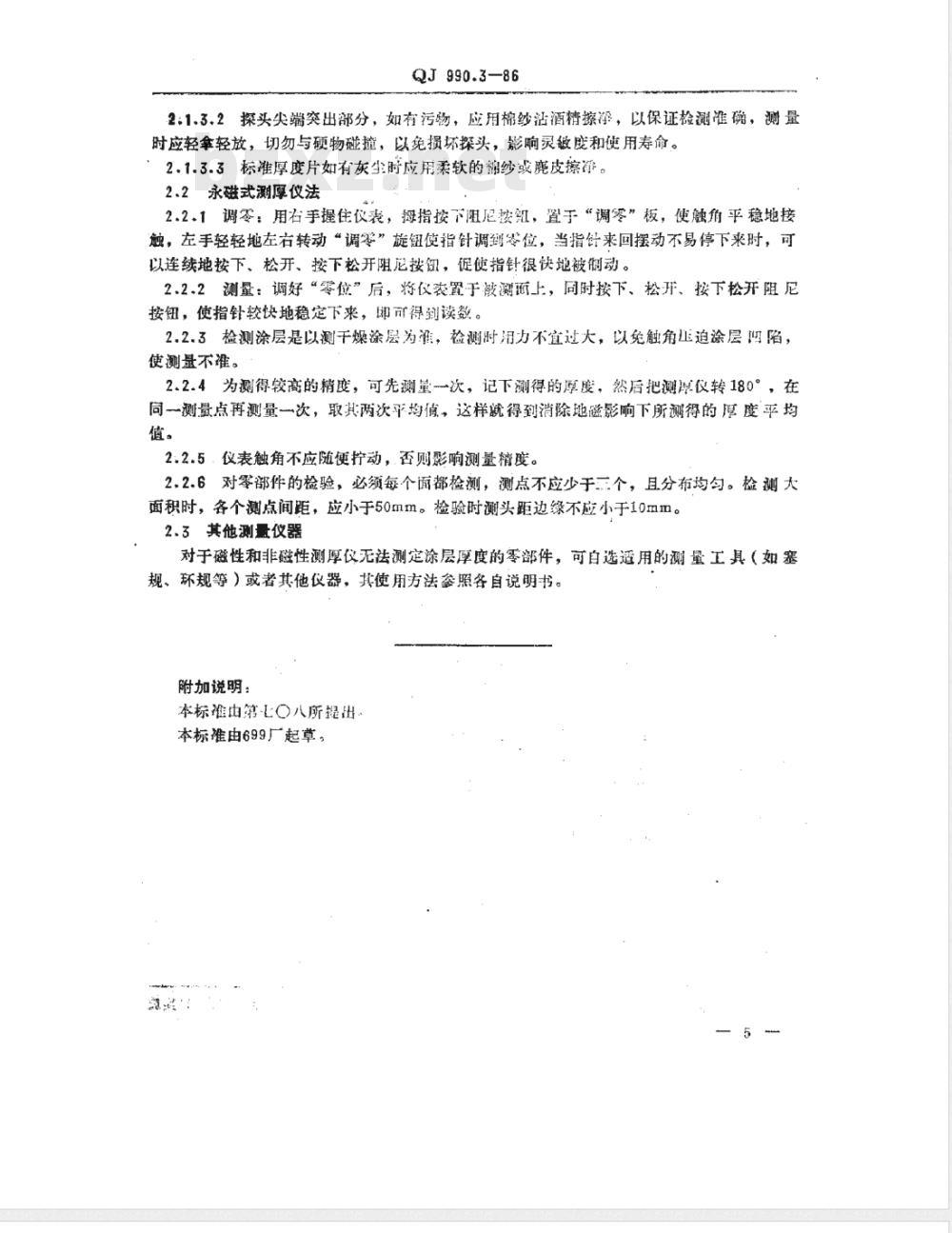

2：1.3.2探头尖端突出部分，如有污物，应用棉纱活酒精擦净，以保证检测准确，测量时应轻拿轻放，切勿与硬物碰撞，以免损坏探头，影响灵敏度和使用寿命。2.1.3.3标准厚度片如有灰尘时应用柔软的确纱或鹿皮擦。2.2永磁式测厚仪法
2.2.1调零：用右手握住仪表，拇指按下阻尼按紅，置于“调零”板，使触角平稳地接触，左手轻轻地左右转动“调零”旋纽使指针调到零位，当指针来回摆动不易停下来时，可以连续地按下、松开、按下松开阻龙按，促使指针很快地被制动。2.2.2测量：调好“零位”后，将仪表置于敲测面上，同时按下、松开、按下松开阻尼按钮，使指针较快地稳定下来，邸可得到读数。2.2.3检测涂层是以测干燥涂层为准，检测时用力不宜过大，以免触角压追涂层陷，使测量不准。
2.2.4为测得较高的精度，可先测量次，记下测得的厚度，然后把测厚仪转180°，在同一测量点再测量一次，取其两次平均值，这样就得到消除地影响下所测得的厚度平均值。
2.2.5.仪表触角不应随便动，否则影响测量精度。2.2.6对零部件的检验，必须每个面都检测，测点不应少于三个，且分布均匀。检测大面积时，各个测点间距，应小于50mm。检验时测头距边综不应小于10mm。2.3其他测量仪器
对于磁性和非磁性测厚仪无法测定涂层厚度的零部件，可自选适用的测量工具（如塞规、环规等）或者其他仪器，其使用方法参照各自说明书。附加说明：
本标雅由第L〇八所提出，
本标推由699厂起草。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
