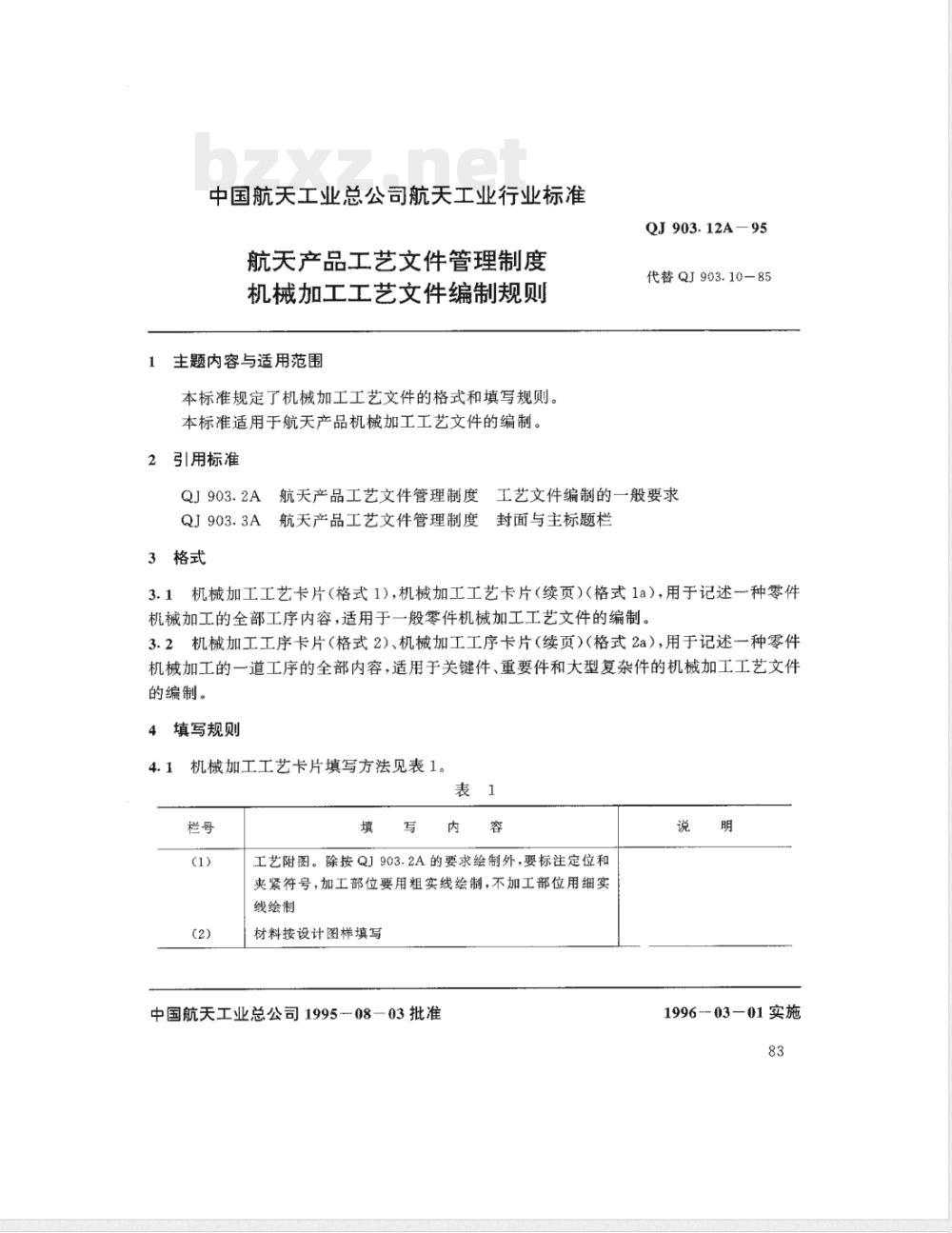

【航天工业行业标准(QJ)】 航天产品工艺文件管理制度 机械加工工艺文件编制规则

中国航天工业总公司航天工业行业标准航关产品工艺文件管理制度
机械加工工艺文件编制规则
主题内容与适用范围
本标准规定了机械加工工艺文件的格式和填写规则。本标准适用于航天产品机械加工工艺文件的编制。2引用标准
QJ903.12A-95
代替QJ903.10-85
QJ903.2A航天产品工艺文件管理制度工艺文件编制的一般要求QJ903.3A航天产品工艺文件管理制度封面与主标题栏3格式

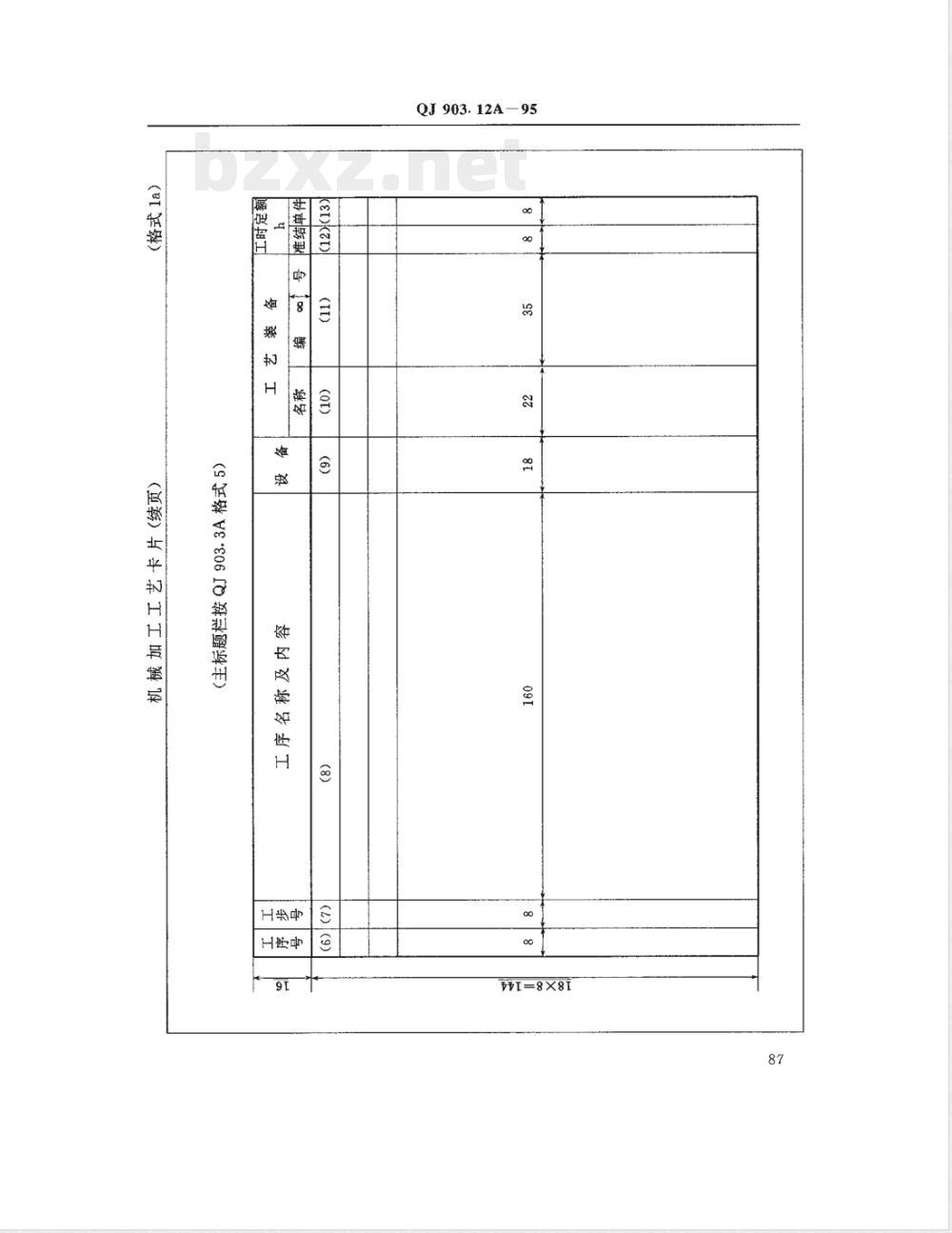

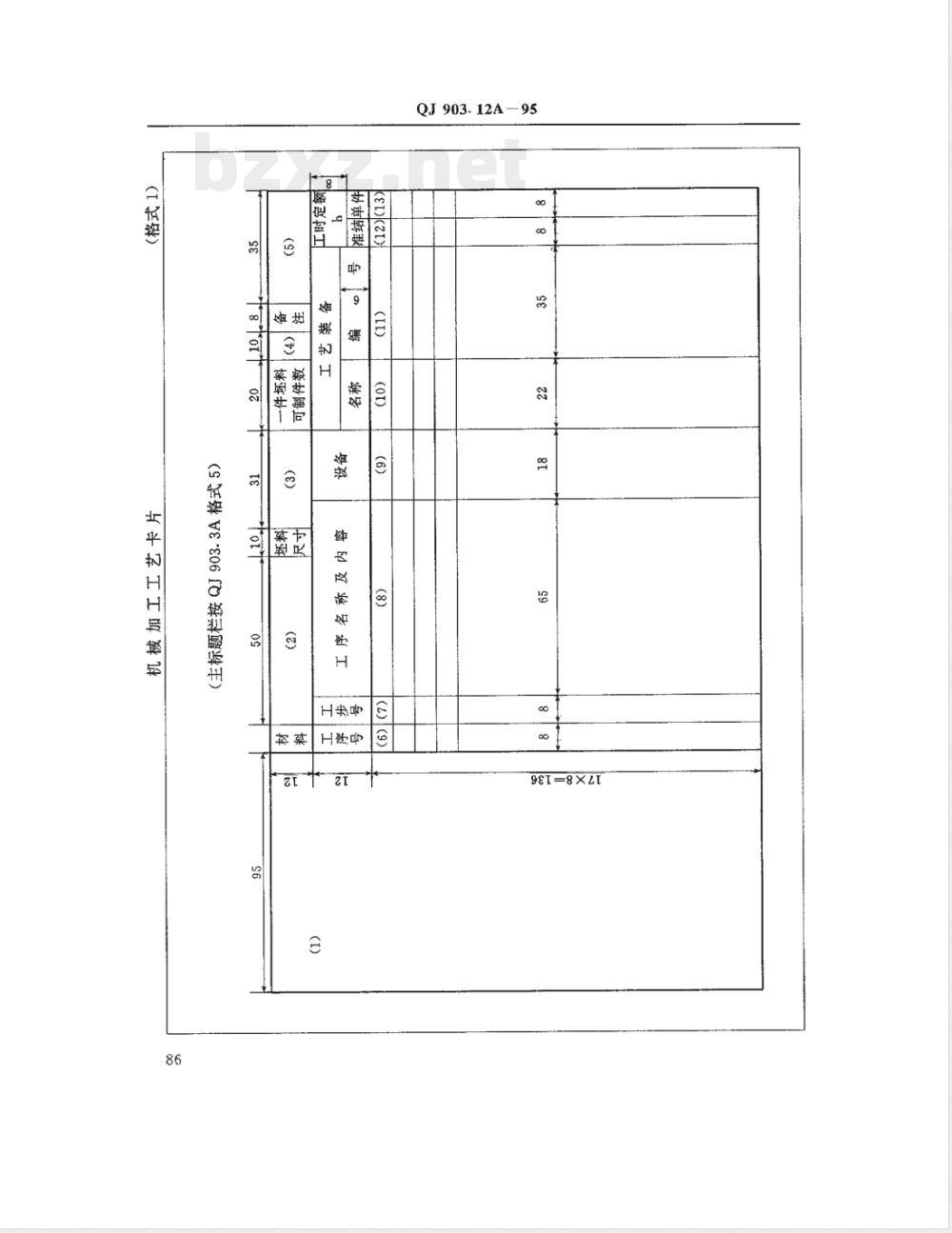

3.1机械加工工艺卡片（格式1)，机械加工工艺卡片（续页）（格式1a），用于记述一种零件机械加工的全部工序内容，适用于一般零件机械加工工艺文件的编制。3.2机械加工工序卡片（格式2）、机械加工工序卡片（续页）（格式2a），用于记述一种零件机械加工的一道工序的全部内容，适用于关键件、重要件和大型复杂件的机械加工工艺文件的编制。
填写规则
机械加工工艺卡片填写方法见表1。41
填写内容
工艺附图。除按QJ903.2A的要求绘制外，要标注定位和夹紧符号，加工部位要用粗实线绘制，不加工部位用细实线绘制
材料按设计图样填写
中国航天工业总公司1995-08-03批准说
1996-03-01实施
坏料最大外尺寸
QJ903.12A-95

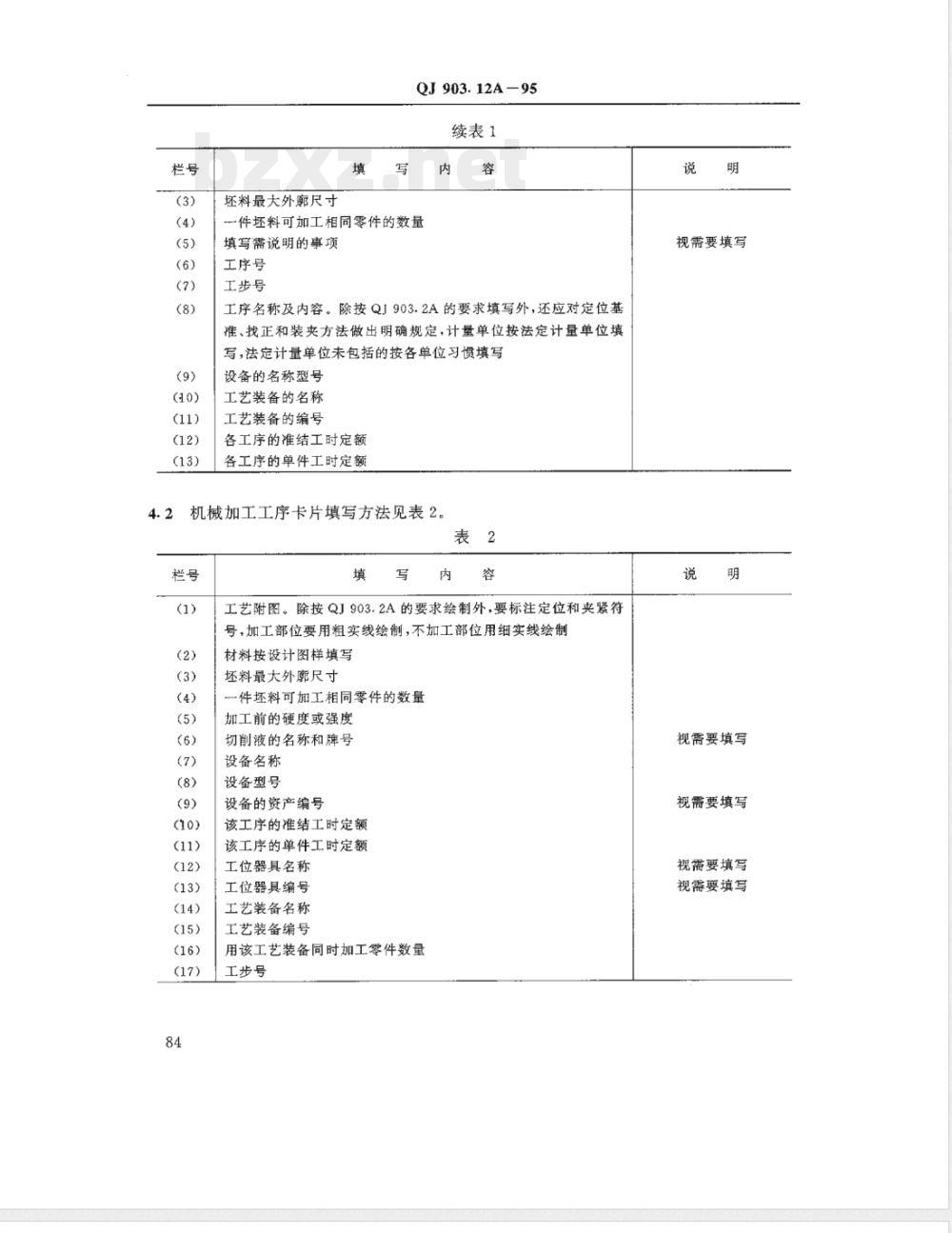

续表1
一件坏料可加工相同零件的数量填写需说明的事项
工序号
工步号
工序名称及内容。除按QJ903.2A的要求填写外，还应对定位基准、找正和装夹方法做出明确规定，计量单位按法定计量单位填写，法定计量单位未包括的按各单位习惯填写设备的名称型号
工艺装备的名称
工艺装备的编号
各工序的准结工时定额
各工序的单件工时定额
机械加工工序卡片填写方法见表2。表2
工艺附图。除按QJ903.2A的要求绘制外，要标注定位和夹紧符号，加工部位要用粗实线绘制，不加工部位用细实线绘制材料按设计图样填写
坏料最大外靡尺寸
一件坏料可加工相同零件的数量加工前的硬度或强度
切削液的名称和牌号
设备名称
设备型号
设备的资产编号
该工序的准结工时定额
该工序的单件工时定额
工位器具名称
工位器具编号
工艺装备名称
工艺装备编号
用该工艺装备同时加工零件数量工步号
视需要填写
视需要填写
视需要填写
视带要填写
视需要填写
QJ903.12A95

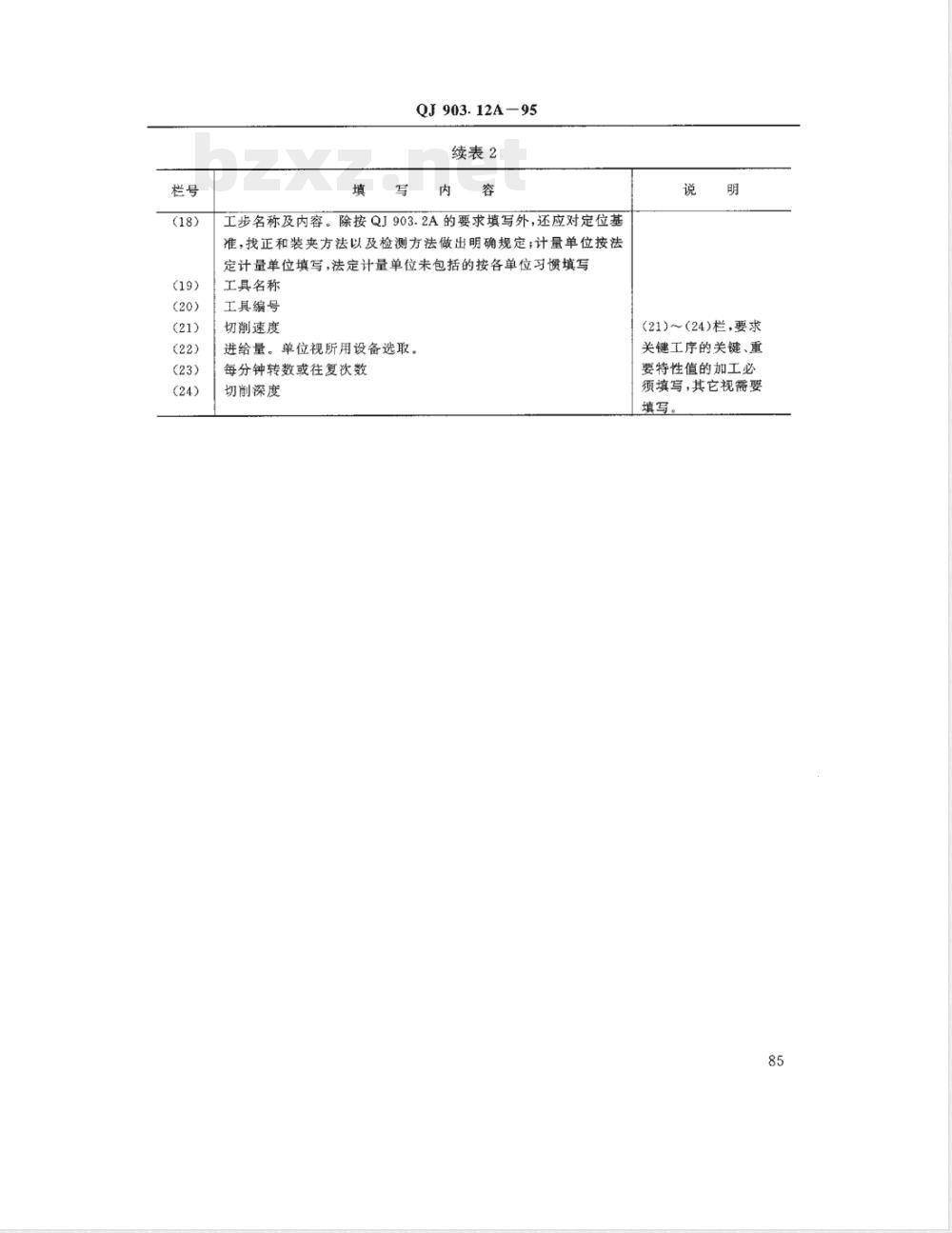

续表2
填写内容
工步名称及内容。除按QJ903.2A的要求填写外，还应对定位基准，找正和装夹方法以及检测方法做出明确规定：计量单位按法定计量单位填写，法定计量单位未包括的按各单位习惯填写工具名称
工具编号
切削速度
进给量。单位视所用设备选取。每分钟转数或往复次数
切削深度
(21)~(24)栏，要求
关键工序的关键、重
要特性值的加工必
须填写，其它视带要
QJ903.12A-95
粉路拉
工步号
工字号
QJ903.12A-95
工步号
工序号
QJ903.12A-95
工步号
8=8×9
QJ903.12A-95
（8）
钟或软
牙数摄
每转往
工步号
附加说明：
QJ903.12A-95
本标准由中国航天工业总公司七〇八所提出。本标准由中国航天工业总公司三院二三九厂负责起草。本标准主要起草人：曹克勇。
