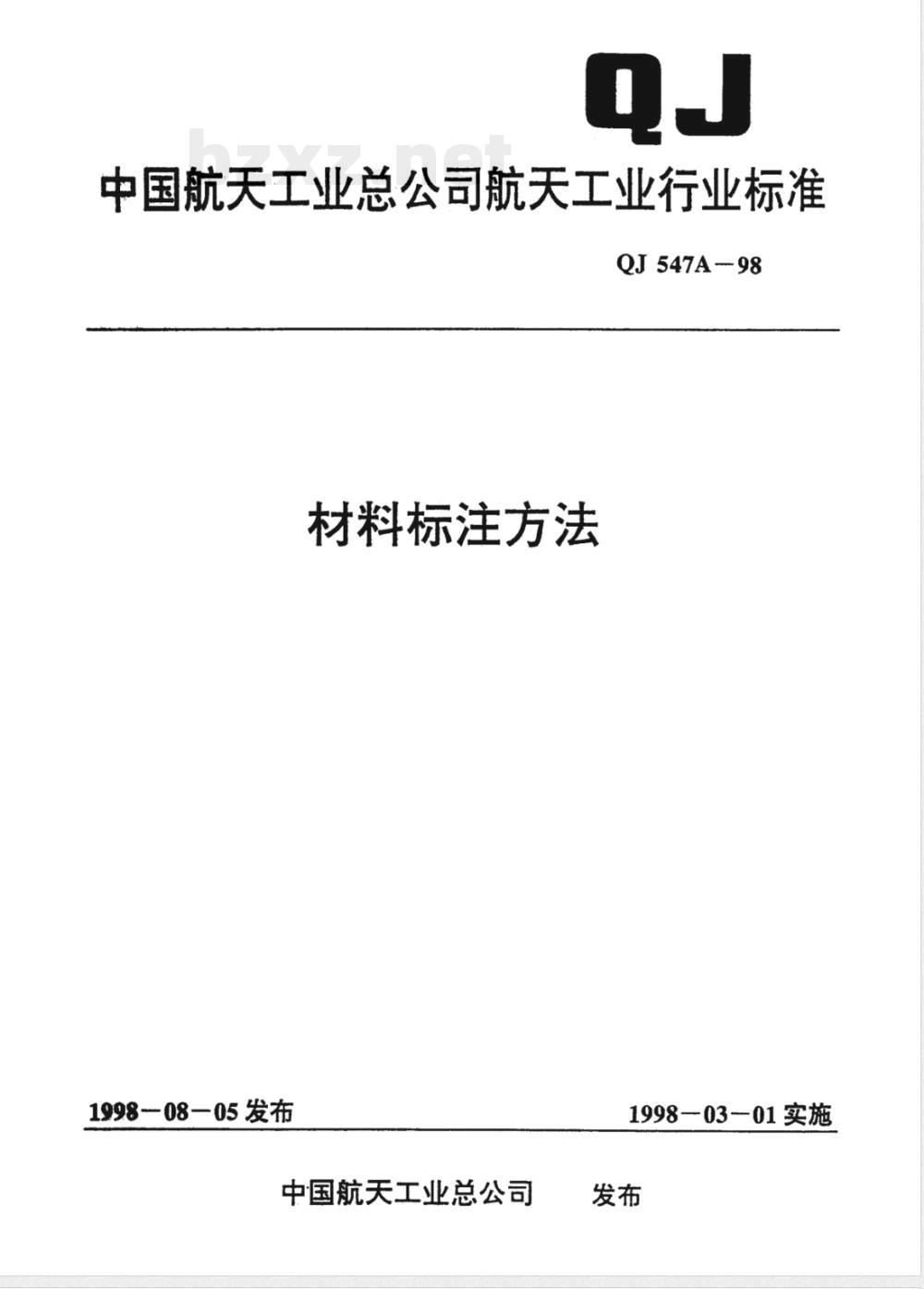

【航天工业行业标准(QJ)】 材料标注方法

中国航天工业总公司航天工业行业标准QJ 547A-98
材料标注方法
1998-08—05发布
中国航天工业总公司
1998—03-01实施

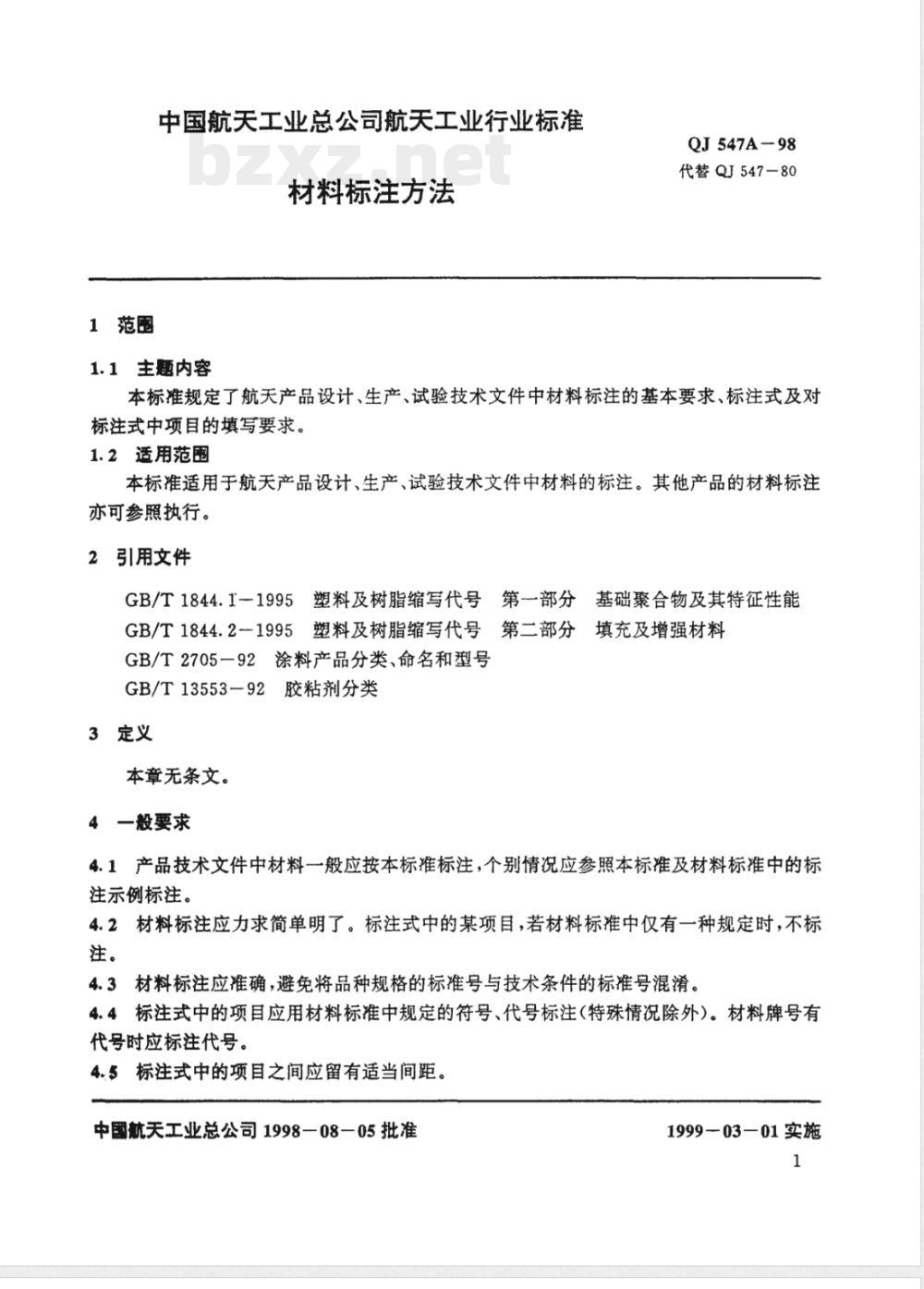

1范围
中国航天工业总公司航天工业行业标准材料标注方法
1.1主题内容下载标准就来标准下载网
QJ547A-98
代替QJ547-80
本标准规定了航天产品设计、生产、试验技术文件中材料标注的基本要求、标注式及对标注式中项目的填写要求。
1.2适用范围
本标准适用于航天产品设计、生产、试验技术文件中材料的标注。其他产品的材料标注亦可参照执行。
2引用文件
GB/T1844.1一1995塑料及树脂缩写代号第一部分基础聚合物及其特征性能GB/T1844.2-1995塑料及树脂缩写代号第二部分填充及增强材料GB/T2705一92涂料产品分类、命名和型号GB/T13553-92胶粘剂分类
3定义
本章无条文。
4一般要求
4.1产品技术文件中材料一般应按本标准标注，个别情况应参照本标准及材料标准中的标注示例标注。
4.2材料标注应力求简单明了。标注式中的某项目，若材料标准中仅有一种规定时，不标注。
4.3材料标注应准确，避免将品种规格的标准号与技术条件的标准号混淆。4.4标注式中的项目应用材料标准中规定的符号、代号标注（特殊情况除外）。材料牌号有代号时应标注代号。
4.5标注式中的项目之间应留有适当间距。中国航天工业总公司1998一08一05批准1999—03—01实施

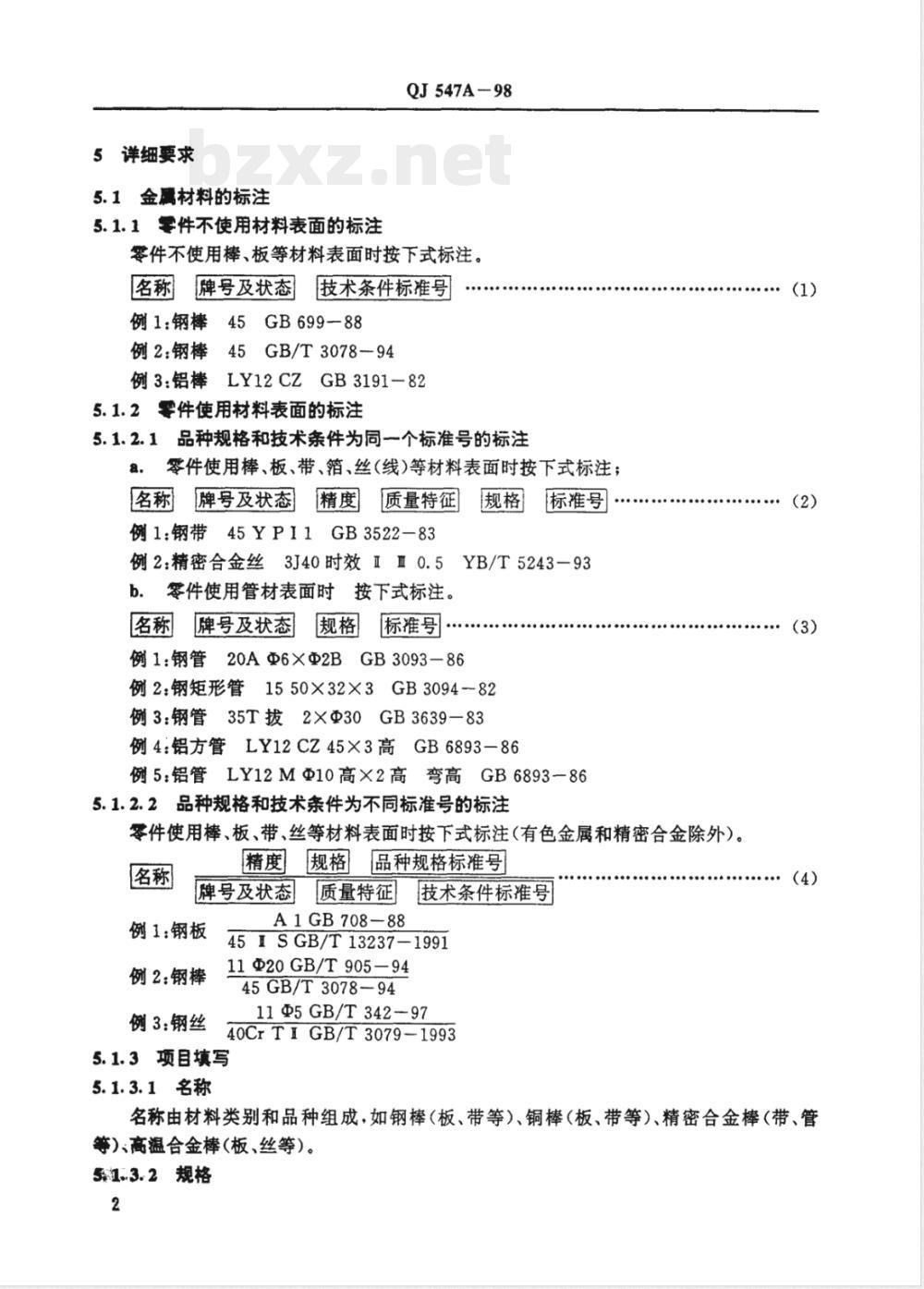

5详细要求
5.1金属材料的标注
5.1.1零件不使用材料表面的标注QJ 547A-98
零件不使用棒、板等材料表面时按下式标注。名称牌号及状态
技术条件标准号
例1:钢棒45GB699-88
例2:钢棒45GB/T3078-94
例3:铝棒LY12CZGB3191-82
5.1.2零件使用材料表面的标注
5.1.2.1品种规格和技术条件为同一个标准号的标注a.
零件使用棒、板、带、箔、丝（线）等材料表面时按下式标注；名称牌号及状态
例1:钢带45YP11
质量特征
GB3522-83
标准号
例2：精密合金丝3J40时效IⅢ0.5YB/T5243-93b.零件使用管材表面时
按下式标注。
名称牌号及状态
标准号
例1：钢管20AΦ6×Φ2BGB3093-86例2：钢矩形管1550×32×3GB3094-82例3：钢管35T拔2×Φ30GB3639-83例4：铝方管LY12CZ45×3高GB6893-86例5：铝管LY12MΦ10高×2高弯高GB6893-865.1.2.2品种规格和技术条件为不同标准号的标注零件使用棒、板、带、丝等材料表面时按下式标注（有色金属和精密合金除外）。名称
精度规格品种规格标准号
牌号及状态
质量特征
例1：钢板
例2：钢棒
例3：钢丝
技术条件标准号！
A1GB708-88
45ISGB/T13237-1991
11Φ20 GB/T905-94
45GB/T3078-94
11@Φ5GB/T342-97
40CrTIGB/T3079-1993
5.1.3项目填写
5.1.3.1名称
（2）
（4）
名称由材料类别和品种组成，如钢棒（板、带等）、铜棒（板、带等）、精密合金棒（带、管等）、高温合金棒（板、丝等）。51.3.2规格
QJ 547A98

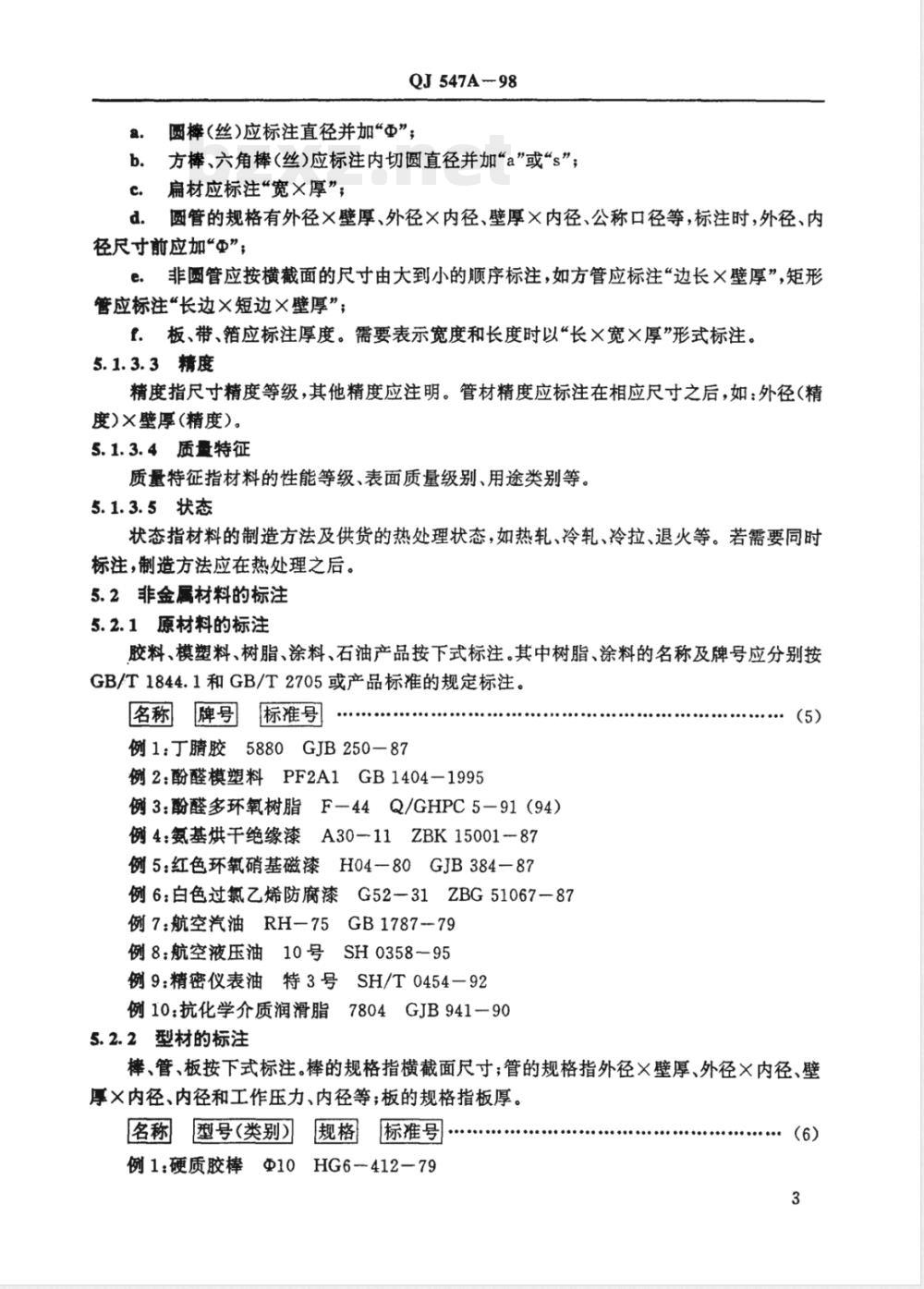

圆棒(丝)应标注直径并加“Φ”，b。方棒、六角棒（丝）应标注内切圆直径并加\a”或\s”扁材应标注“宽×厚”；
d。圆管的规格有外径×壁厚、外径×内径、壁厚×内径、公称口径等，标注时，外径、内径尺寸前应加“”；
非圆管应按横截面的尺寸由大到小的顺序标注，如方管应标注“边长×壁厚”，矩形e.
管应标注“长边×短边×壁厚”；f．板、带、箔应标注厚度。需要表示宽度和长度时以“长×宽×厚”形式标注。5.1.3.3精度
精度指尺寸精度等级，其他精度应注明。管材精度应标注在相应尺寸之后，如：外径（精度)×壁厚(精度）。
5.1.3.4质量特征
质量特征指材料的性能等级、表面质量级别、用途类别等。5.1.3.5状态
状态指材料的制造方法及供货的热处理状态，如热轧、冷轧、冷拉、退火等。若需要同时标注，制造方法应在热处理之后。5.2非金属材料的标注
5.2.1原材料的标注
胶料、模塑料、树脂、涂料、石油产品按下式标注。其中树脂、涂料的名称及牌号应分别按GB/T1844.1和GB/T2705或产品标准的规定标注。标准号
名称牌号
例1：丁腈胶5880GJB250-87
例2:酚醛模塑料PF2A1GB1404-1995例3：酚醛多环氧树脂F-44Q/GHPC5-91（94）例4：氨基烘干绝缘漆A3011ZBK1500187例5：红色环氧硝基磁漆H04一80GJB384一87例6：白色过氯乙烯防腐漆G52-31ZBG51067-87例7航空汽油RH-75GB1787-79
例8：航空液压油10号SH0358－95例9：精密仪表油特3号SH/T0454-92例10：抗化学介质润滑脂7804GJB941－905.2.2型材的标注
棒、管、板按下式标注。棒的规格指横截面尺寸；管的规格指外径壁厚、外径×内径、壁厚×内径、内径和工作压力、内径等；板的规格指板厚。名称
型号(类别）
标准号
例1：硬质胶棒Φ10HG6-412-79
QJ547A--98

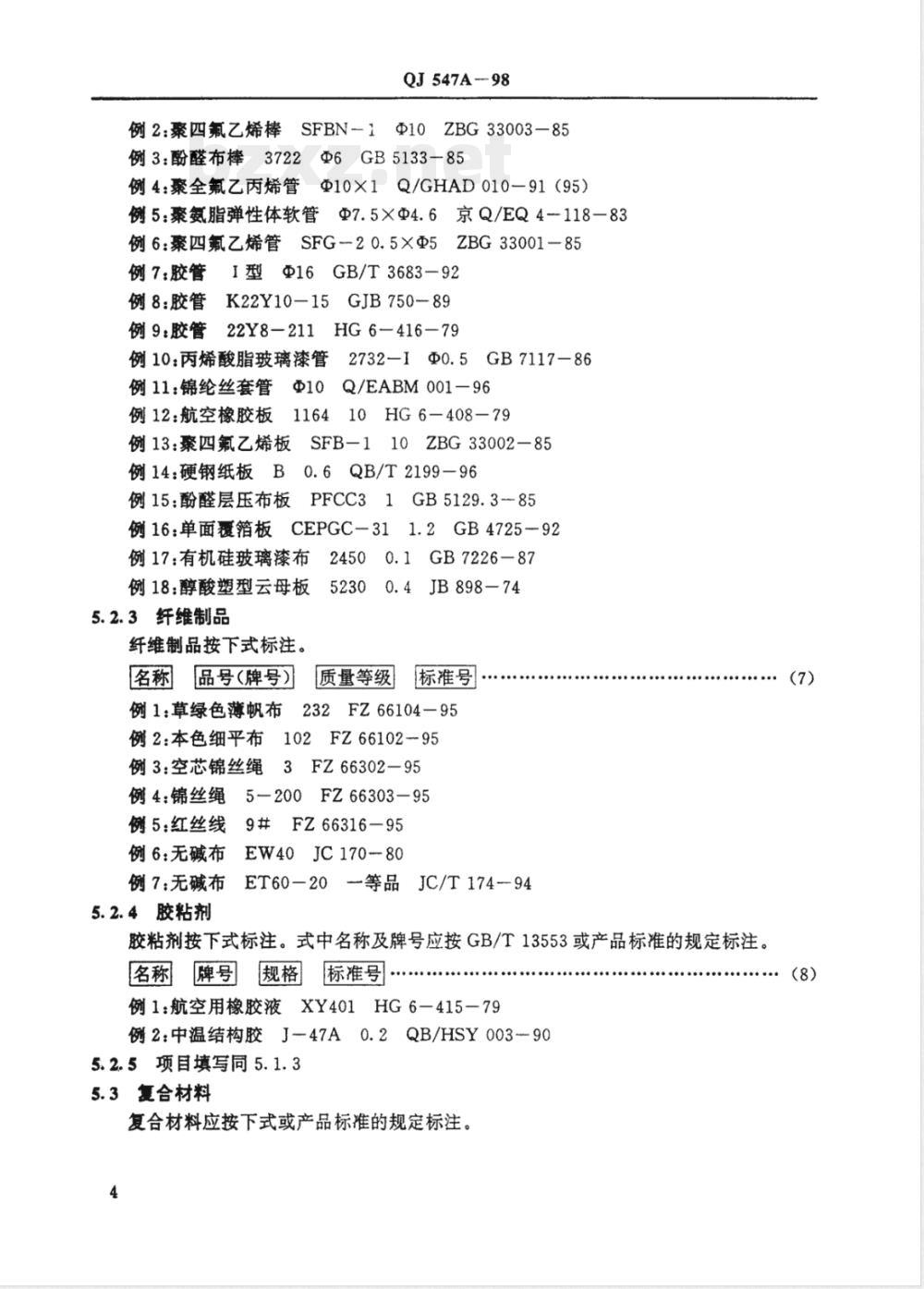

例2：聚四氟乙烯棒SFBN-1Φ10ZBG33003—85例3：酚醛布棒3722Φ6GB5133-85例4：聚全氟乙丙烯管@10×1Q/GHAD010一91（95）例5：案氨脂弹性体软管Φ7.5×Φ4.6京Q/EQ4-118-83例6：聚四氟乙烯管SFG20.5×Φ5ZBG33001-85例7：胶管I型@16GB/T3683-92
例8:胶管K22Y10-15GJB750-89
例9：胶管22Y8-211HG6-416-79
例10:丙烯酸脂玻璃漆管2732-1Φ0.5GB7117-86例11：锦纶丝套管Φ10Q/EABM001一96例12：航空橡胶板116410HG6-408-79例13：聚四氟乙烯板SFB-110ZBG33002-85例14:硬钢纸板B0.6QB/T2199-96例15:酚醛层压布板PFCC31GB5129.3-85例16:单面覆箔板CEPGC-311.2GB4725-92例17：有机硅玻璃漆布24500.16GB7226-87
52300.4JB898-74
例18：醇酸塑型云母板
5.2.3纤维制品
纤维制品按下式标注。
名称品号（牌号）
质量等级
标准号
例1：草绿色薄帆布232FZ66104一95例2：本色细平布102FZ6610295
例3：空芯锦丝绳3FZ66302-95
例4：锦丝绳5-200FZ66303-95
例5：红丝线9#FZ66316一95
例6无碱布EW40JC170-80
例7：无碱布ET60-20一等品JC/T174-945.2.4胶粘剂
胶粘剂按下式标注。式中名称及牌号应按GB/T13553或产品标准的规定标注。名称牌号规格标准号
例1：航空用橡胶液XY401HG6-415-79例2：中温结构胶J-47A0.2QB/HSY003905.2.5项目填写同5.1.3
5.3复合材料
复合材料应按下式或产品标准的规定标注。4
增强材料
复合材料
QJ 547A98
标准号基体
成型方法
标准号
标准号
式中增强材料按GB/T1844.2规定的代号。非金属（树脂）基的基体按GB/T1844.1规定的代号，金属基的基体用合金主要成分的化学元素符号。成型方法代号：W—一缠绕
L——层压
M模压
HL手糊
PT—拉挤
RTM一一传递模
例1：增强材料为碳纤维，基体为环氧树脂经缠绕成型的复合材料的标注示例：复合材料Cxx-xx/EPxx-xx
W xx-xx
其他项目填写按5.1.3条。
附加说明：
本标准由中国航天工业总公司七〇八所提出。本标准由中国航天工业总公司一院八一一厂负责起草。本标准主要起草人：杨祯禄、余仿春、高振荣。本标准主要审查人：周明玉、张炜、张兴益、刘松茂、房文彬、姜万庆、沈松年、黄正凯。5
中国航天工业总公司
航天工业行业标准
材料标注方法
QJ 547A-98
中国航天工业总公司第七〇八研究所出版发行七O八所排版印刷
1999年3月出版
定价：1.75元
