【航天工业行业标准(QJ)】 液压快换接头通用规范

中华人民共和国航空航天工业部航天工业标准QJ2106-91
液压快换接头通用规范
1991-0131发布
1991-07-30实施
中华人民共和国航空航天工业部发布

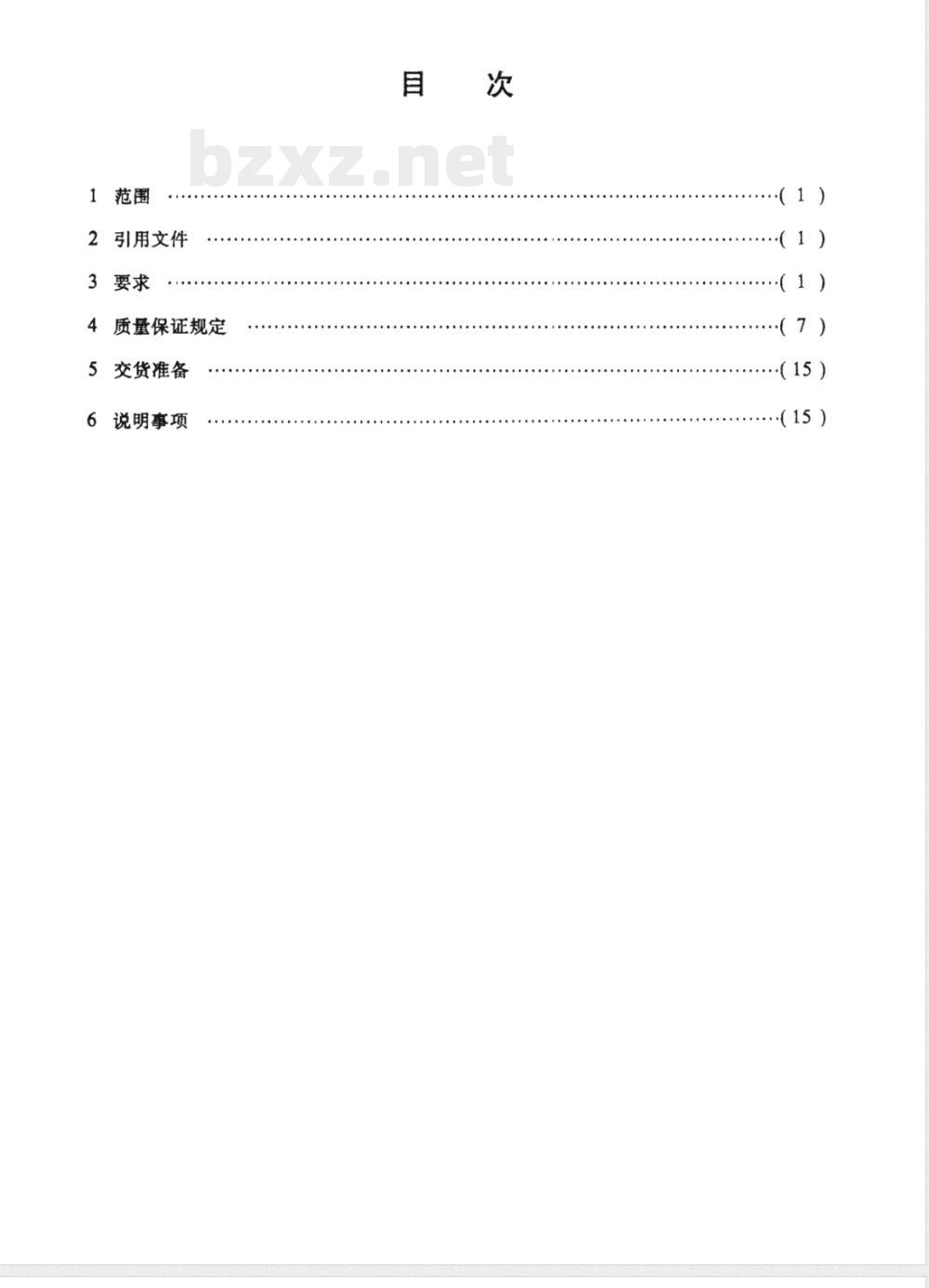

引用文件
质量保证规定
交货准备
说明事项
（15）
（15)

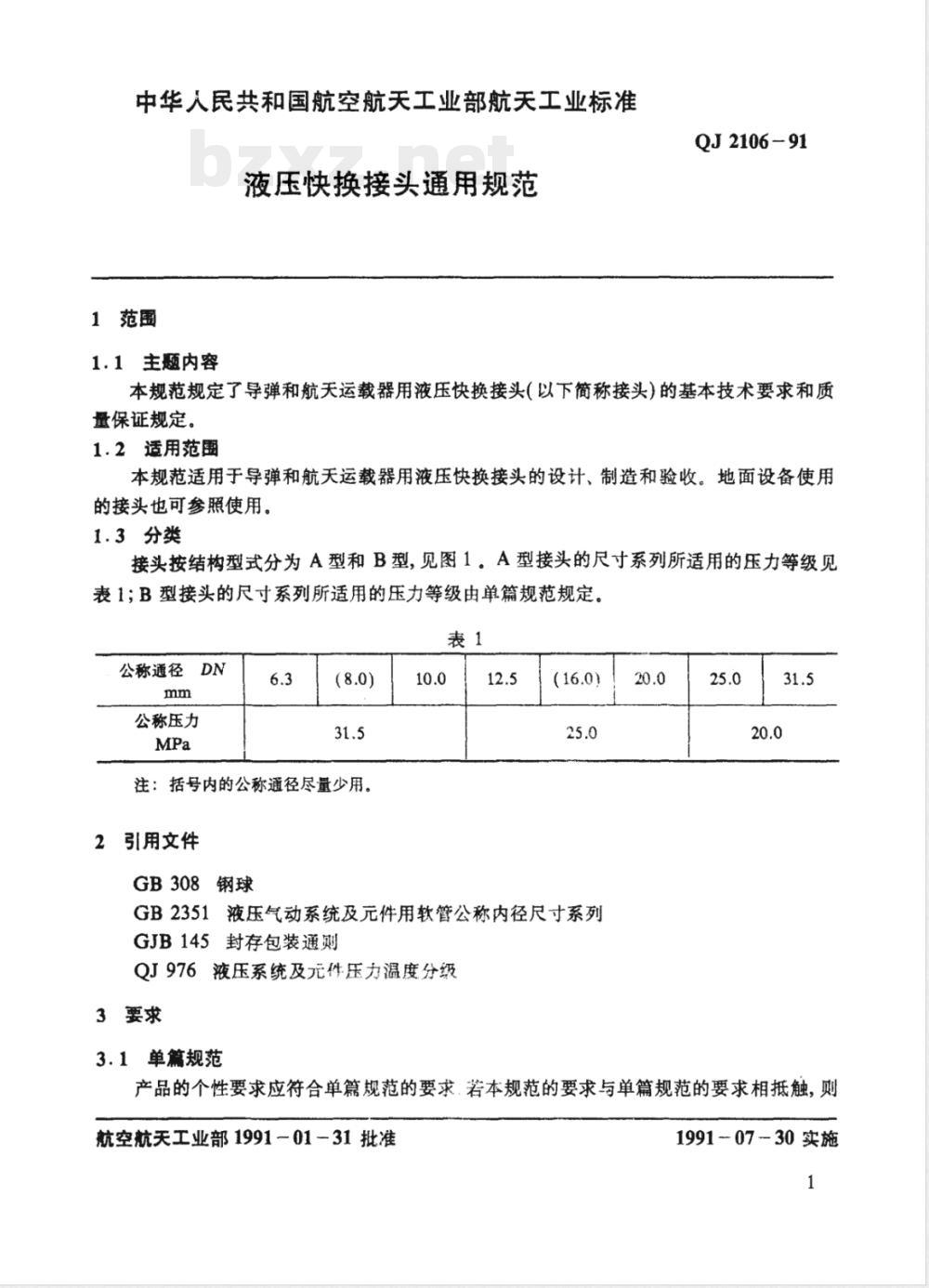

中华人民共和国航空航关工业部航天工业标准液压快换接头通用规范
1范围
1.1主题内容
QJ2106-91
本规范规定了导弹和航天运载器用液压快换接头（以下简称接头）的基本技术要求和质量保证规定。
1.2适用范围
本规范适用于导弹和航天运载器用液压快换接头的设计、制造和验收，地面设备使用的接头也可参照使用。
1.3分类
接头按结构型式分为A型和B型，见图1。A型接头的尺寸系列所适用的压力等级见表1;B型接头的尺寸系列所适用的压力等级由单篇规范规定。表1
公称通径
公称压力
注：括号内的公称通径尽量少用。2引用文件
GB308钢球
GB2351液压气动系统及元件用软管公称内径尺寸系列GJB145封存包装通则
QJ976液压系统及元件压力温度分级3要求
3.1单篇规范
产品的个性要求应符合单篇规范的要求，若本规范的要求与单篇规范的要求相抵触，则航空航天工业部1991-01-31批准1991-07-30实施

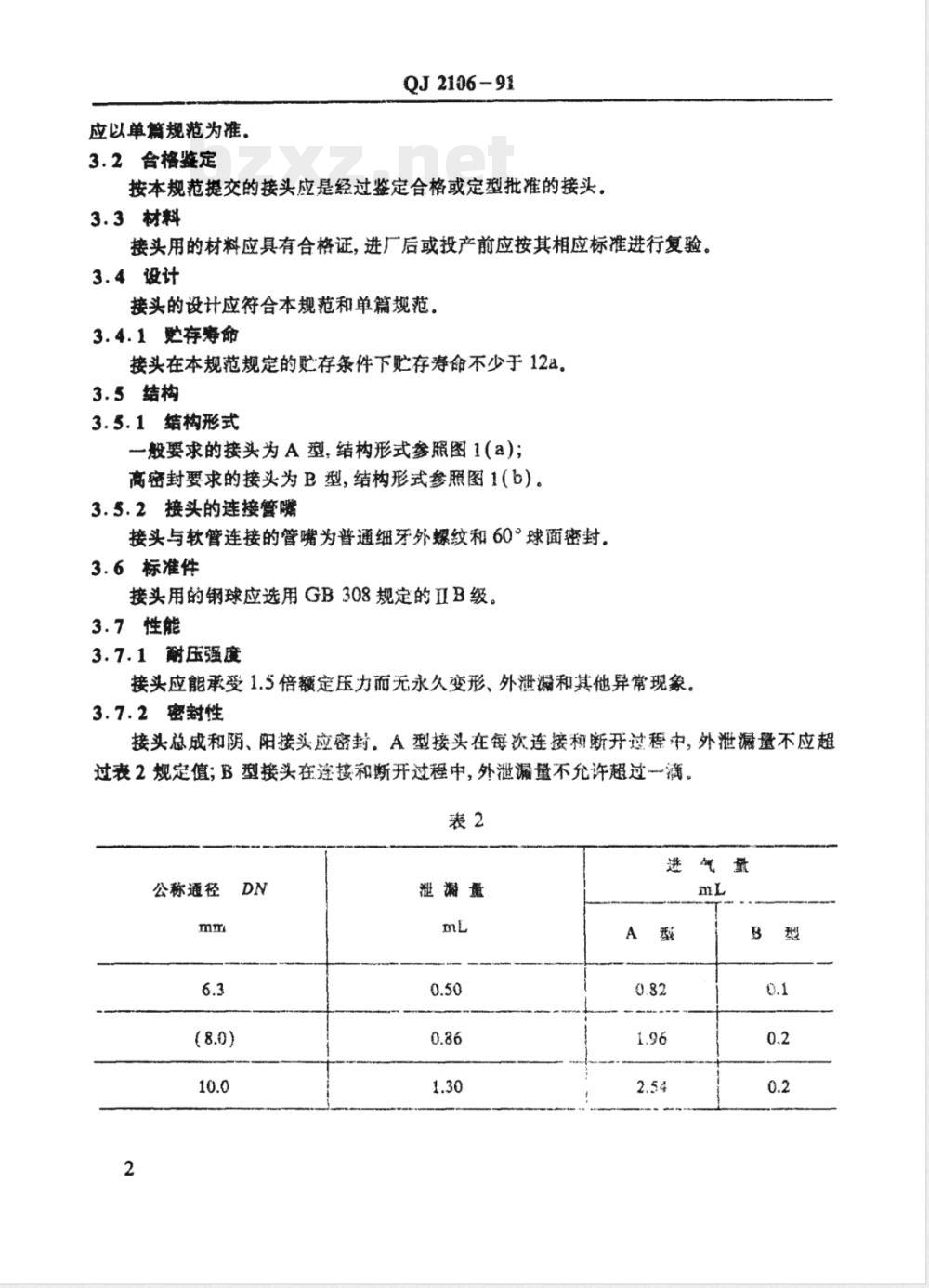

应以单篇规范为准，
3.2合格监定
QJ2106-91
按本规范提交的接头应是经过鉴定合格或定型批准的接头，3.3材料
接头用的材料应具有合格证，进厂后或投产前应按其相应标准进行复验。3.4设计
接头的设计应符合本规范和单篇规范。3.4.1贮存寿命
接头在本规范规定的贴存条件下贮存寿命不少于12a3.5结构
3.5.1结构形式
一般要求的接头为A型，结构形式参照图1(a)；高密封要求的接头为B型，结构形式参照图1(b)。3.5.2接头的连接管哦
接头与软管连接的管嘴为普通细牙外螺纹和60°球面密封。3.6标准件
接头用的钢球应选用GB308规定的ⅡB级。3.7性能
3.7.1压强度
接头应能承受1.5倍额定压力而无永久变形、外泄漏和其他异常现象。3.7.2密封性
接头总成和阴、阳接头应密封。A型接头在每次连接和断开过程中，外泄漏量不应超过表2规定值；B型接头在连接和断开过程中，外泄漏量不允许超过一满、表2
进气量
公称通径
公称通径
3.7.3进气量
QJ2106-91

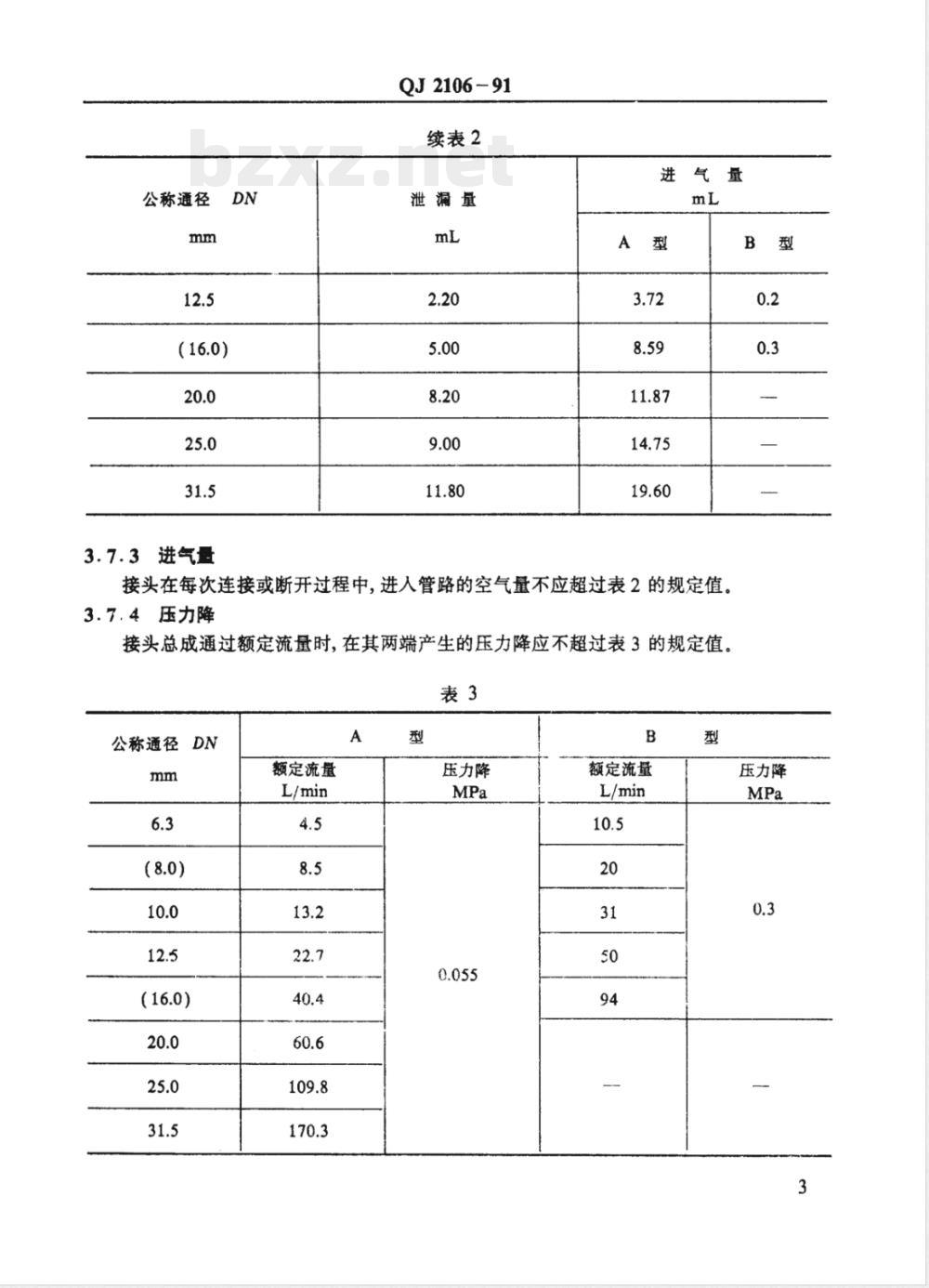

续表2
泄漏量
进气量
接头在每次连接或断开过程中，进入管路的空气量不应超过表2的规定值。3.7.4压力降
接头总成通过额定流量时，在其两端产生的压力降应不超过表3的规定值表3
公称通径DN
额定流量
压力降
额定流量
压力降
3.7.5真空度
QJ2106-91
接头在真空度达到30kPa时，5min内压力应无下降。3.7.6连接与断开
接头在连接或断开所施加的力，由单篇规范规定。在连接时应能目视锁定位置。经过连接和断开的接头表面应无明显划伤。3.7.7互换性
同-种规格的阴、阳接头应分别能完全互换。3.7.8极限温度
3.7.8.1接头在单篇规范规定的最低温度下，保持2h，应符合3.7.2条规定。3.7.8.2接头在单篇规范规定的最高温度下，保持2h,应符合3.7.2条规定。3.7.9振动
3.7.9.1接头总成和阴、阳接头应能承受3.8条所规定的扫描振动试验。3.7.9.2接头总成和阴、阳接头，应能承受3.8条规定的耐振试验。3.7.9.3接头总成和阴、阳接头，应能承受由单篇规范给定的随机振动。报动后的接头应符合3.7.2条规定，紧固件无松动。3.7.10冲击
接头总成和阴、阳接头应能承受3.8条规定的冲击，冲击后的接头应符合3.7.2条规定。
3.7.11压力脉动冲击
接头应能承受其波形如图2所示和频率为每分钟25～36次的压力脉动冲击100×102次，冲击后应符合3.7.2条规定。3.7.12破坏压力
接头应能承受2.5倍额定压力，2min内，应无破坏、无故障，连接断开过程中的泄漏量不超过3.7.2条规定值的2倍。3.7.13工作寿命
3.7.13.1阴、阳接头在内部充满工作液时，或具有单篇规范规定的内压力下，连接和断开次数应不少于1000次工作循环（一次工作循环是指连接和断开各一次)，并符合3.7.2条规定。
3.7.13.2接头在连接或断开的工作状态下，累积工作时间由单篇规范规定，3.8环境条件
3.8.1接头的贮存环境条件如下：8.温度10～30℃，相对湿度小于80%，贮存期不少于12a；b.温度5～35℃，相对湿度93%~98%，累积存放时间为30d。3.8.2接头的使用环境条件如下：a.温度：按QJ976温度等级标准由单篇规范规定；4
b.加速度：纵向
注：名为重力加速度，
QJ2106-91
C.振动：扫描振动条件见表4，耐振振动条件见表5。表4
半振幅
d.冲击：冲击加速度：100g；
冲击次数：每个方向二次；
50～300
7（对数扫揽时）
纵、横方向
纵，磺方向
冲击时间：10土1ms，最大加速度时不超过5ms3.9硬度
阳接头壳体硬度不低于HRC50
3.10防腐蚀
接头应具有防腐蚀能力
3.11尺寸
300～20000
200±10
A型接头构尺寸见图1中（a）和表6，表内尺寸D为倒角圆半径，可按有关零件倒角或倒圆半径标准选取，未注公差尺寸按IT12，尺寸A按IT8，3.12量
接头的重量应符合单篇规范的要求。5
QJ2106-91
00°91
689元
3.13标记示例
QJ2106-91
公称通径为10mm的接头标记为：接头DN10-QJ2106-91
公称通径为10mm的阴接头标记为：阴接头DN10YinQJ2106-91
公称通径为10mm的阳接头标记为：阳接头DN10YangQJ2106-91
3.14外观
接头的外观应洁净，无机械损坏，标记、刻字要齐全、清楚。4质量保证规定
4.1检验责任
除合同或订单中另有规定外，承制方应负费完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对规范所述的任一检验项自进行检查。4.1.1合格资任
所有接头必须符合第三章和第五章的要求，本规范中规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分，若合同中包括本规范未规定的检验要求，承制方还应保证新提交验收的接头符合合同要求。质量一致性抽样不允许提交明知有缺陷的接头。也不能要求订购方接收有缺陷的接头。4.2检验分类
本规范规定的检验分为：
a.鉴定检验；
b.质量一致性检验。
4.3试验条件
除单篇规范另有说明外，试验均在以下条件下进行。4.3.1、环境条件如下：
a.环境温度：1535℃；
b.相对湿度：小于80%；
c.当地大气压：96±10kPa;
4.3.2试验介质温度：20～50℃
4.3.3试验设备
试验用的仪器、设备等必按规定的标准定期检定，并有合格结论。试验设备原理图见图3~12.
4.3.4试验数据精度
试验数据精度应符合表7规定，每个接头的测试结果应填人履历书中。7
压力降
4.3.5试验介质
QJ2106-91
试验介质应是航空系列液压油或其它能与接头材料相容的液压油，4.3.6漫泡
接头在试验前应做浸泡准备，即在环境温度下，在工作介质中，连续浸泡72h。浸泡时接头内部零件均应与工作液接触。浸泡后的接头接着做其他试验，不要在空气中搁置。4.4批次
同一批次是指根据同一图样和单篇规范，同一批材料、零件和组合件，按同一工艺条件，非长期间断地装配丽成的一批接头。4.5鉴定检验
4.5.1鉴定合格资格的保持
为了保持鉴定合格资格，有下列情况之·一时，应进行鉴定检验：&.新产品或老产品转厂生产时的试制定型签定；b.正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c.产品长期停产后恢复生产时；d。有关质量监督机构提出鉴定检验要求时。4.5.2、检验项目、顺序和试件数检验项目、顺序和参试样件数量按表8。试件是从生产的接头中任取4.5.3检验规则
QJ2106-91
按4.5.2条要求各项试验全部通过后，为鉴定检验合格。表8
检验项目
耐压强度试验
密封试验
进气量试验
压力降试验
真空度试验
连接力试验
断开力试验
互换性试验
重量测量
外观检查
低温试验
高温试验
振动试验
冲击试验
技术要求
试验方法
试件数套，
压力脉动试验
破坏压力试验
寿命试验
4.6质量一致性检验
4.6.1检验分组及项目
QJ2106-91
续表8
技术要求
试验方法
试件数
质量一致性检验分为A、C、D组检验。A组检验按表9C组检验按表10；D组检验按表11。
检验项目
耐压强度试验
密封试验
进气量试验
压力降试验
真空度试验
连接力试验
断开力试验
互换性试验
外观检查
技术要求
试验方法
