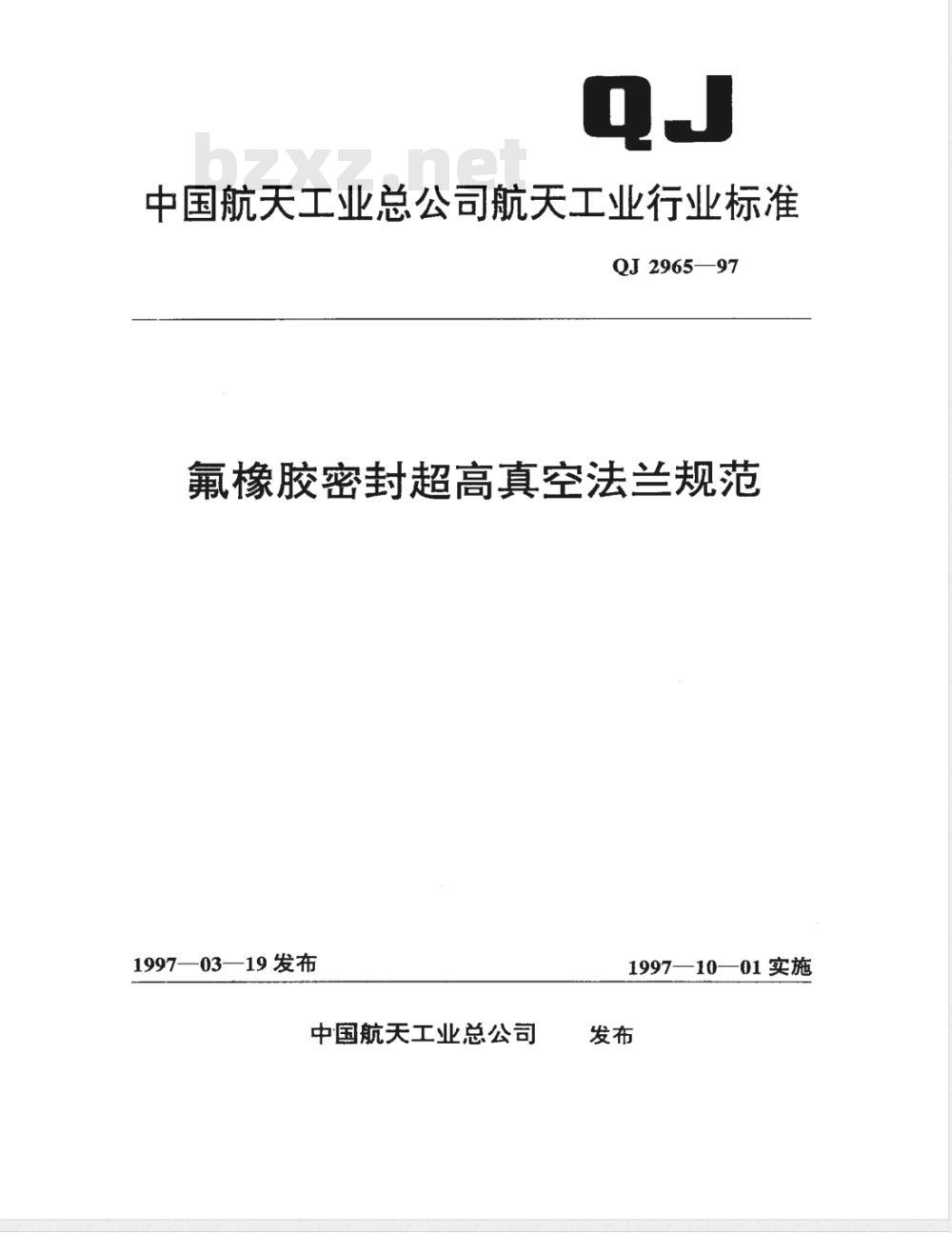

【航天工业行业标准(QJ)】 氟橡胶密封超高真空法兰规范

中国航天工业总公司航天工业行业标准QJ2965—97
氟橡胶密封超高真空法兰规范
1997—03—19发布
中国航天工业总公司
1997—10—01实施

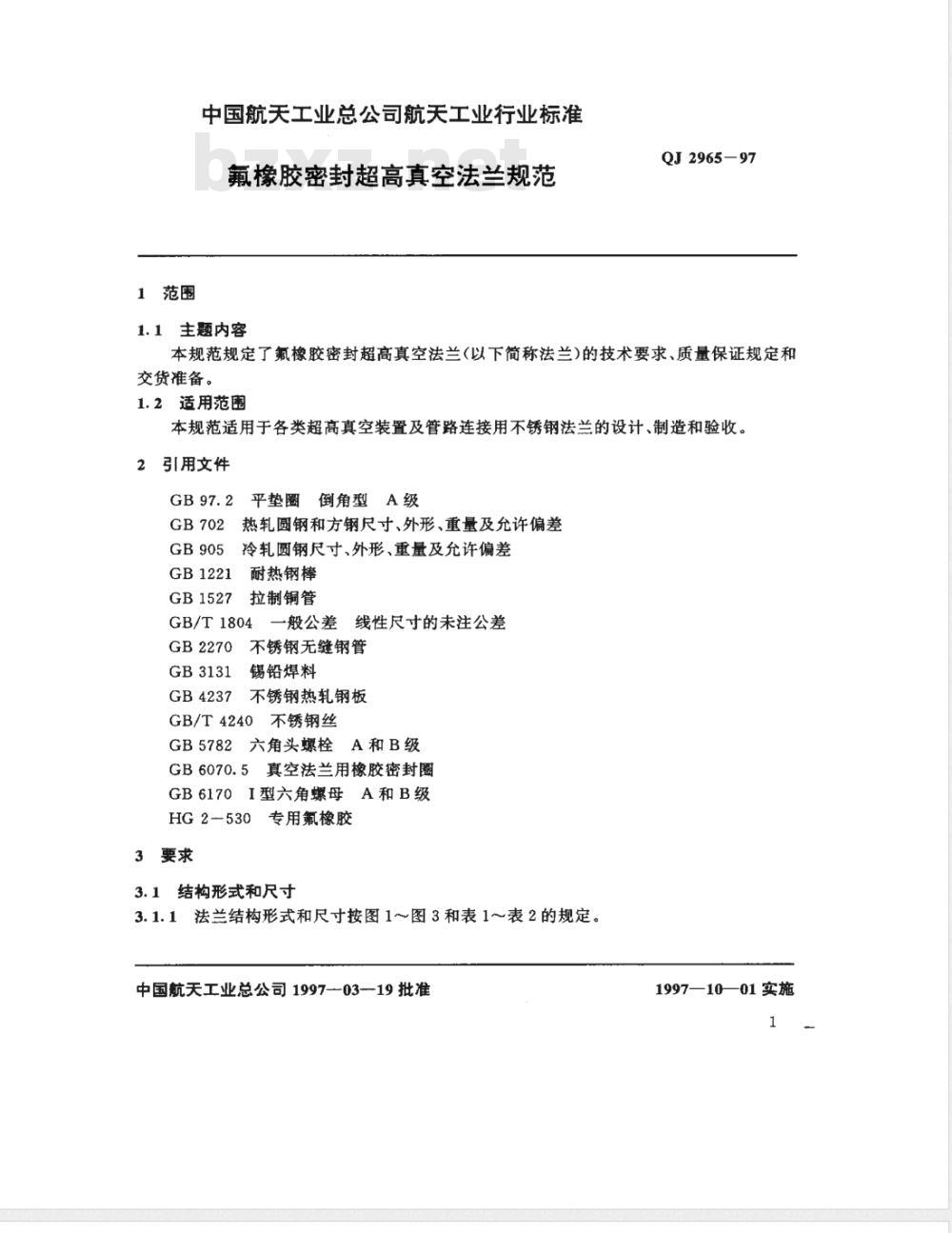

1范围
中国航天工业总公司航天工业行业标准氟橡胶密封超高真空法兰规范
1.1主题内容
QJ2965-97
本规范规定了氟橡胶密封超高真空法兰（以下简称法兰）的技术要求、质量保证规定和交货准备。
1.2适用范围
本规范适用于各类超高真空装置及管路连接用不锈钢法兰的设计、制造和验收。2引用文件
GB97.2平垫圈倒角型A级
GB702热轧圆钢和方钢尺寸、外形、重量及允许偏差GB905
GB1221
GB1527
冷轧圆钢尺寸、外形、重量及允许偏差耐热钢棒
拉制铜管
GB/T1804一般公差线性尺寸的未注公差不锈钢无缝钢管
GB2270
GB3131
GB4237
锡铅焊料
不锈钢热轧钢板
GB/T4240不锈钢丝
GB5782六角头螺栓A和B级
GB6070.5真空法兰用橡胶密封圈GB6170I型六角螺母A和B级
专用氟橡胶
HG2-530
3要求
3.1结构形式和尺寸
3.1.1法兰结构形式和尺寸按图1～图3和表1～表2的规定。中国航天工业总公司1997—03-19批准1997—10—01实施
QJ2965-97
<1412条

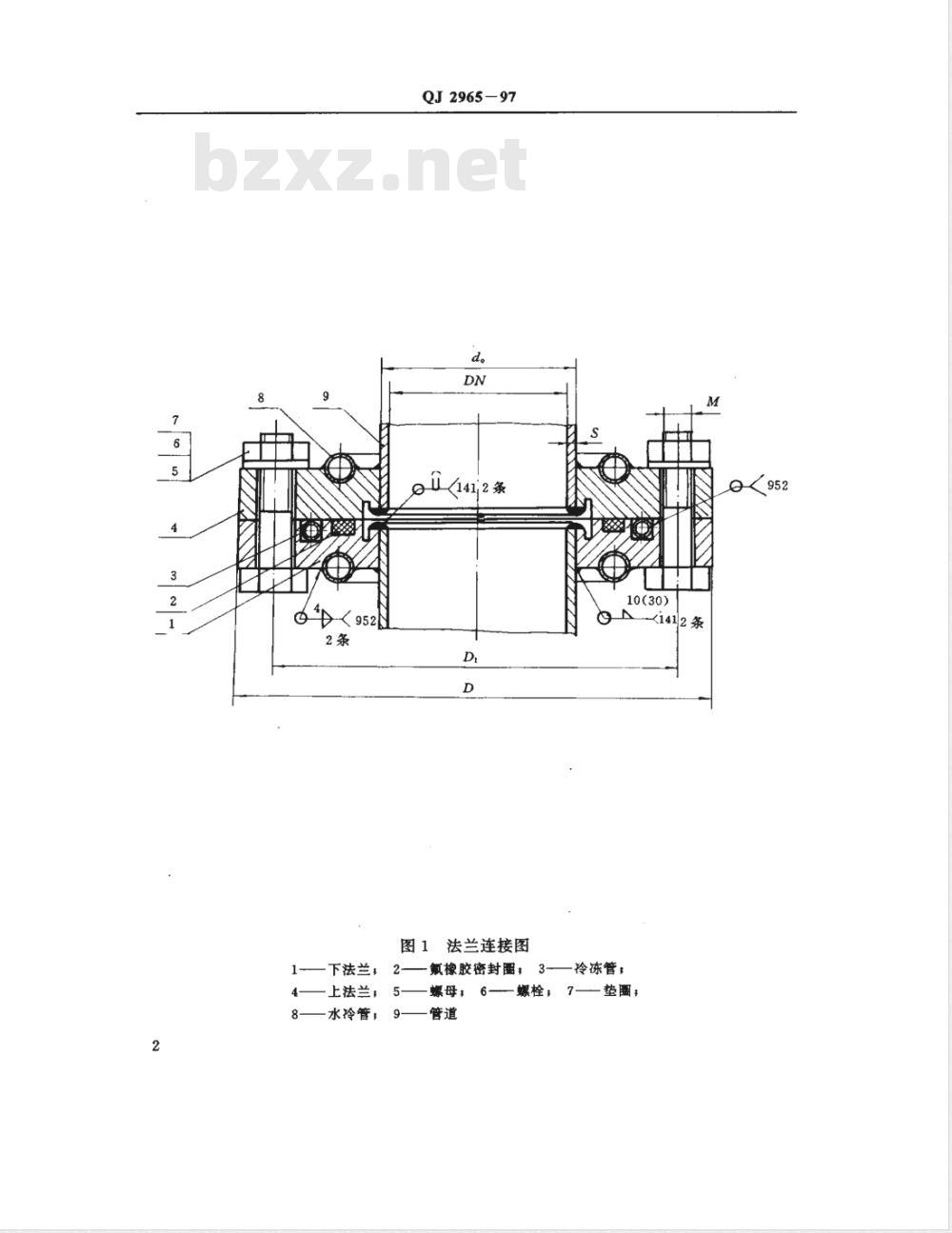

图1法兰连接图
2——氟橡胶密封图，3-—冷冻管，1-—下法兰，
上法兰，
一水冷管，
10(30)
1412条
螺母，6—-螺栓，7——垫圈
1×45°
1×45°
QJ2965-97

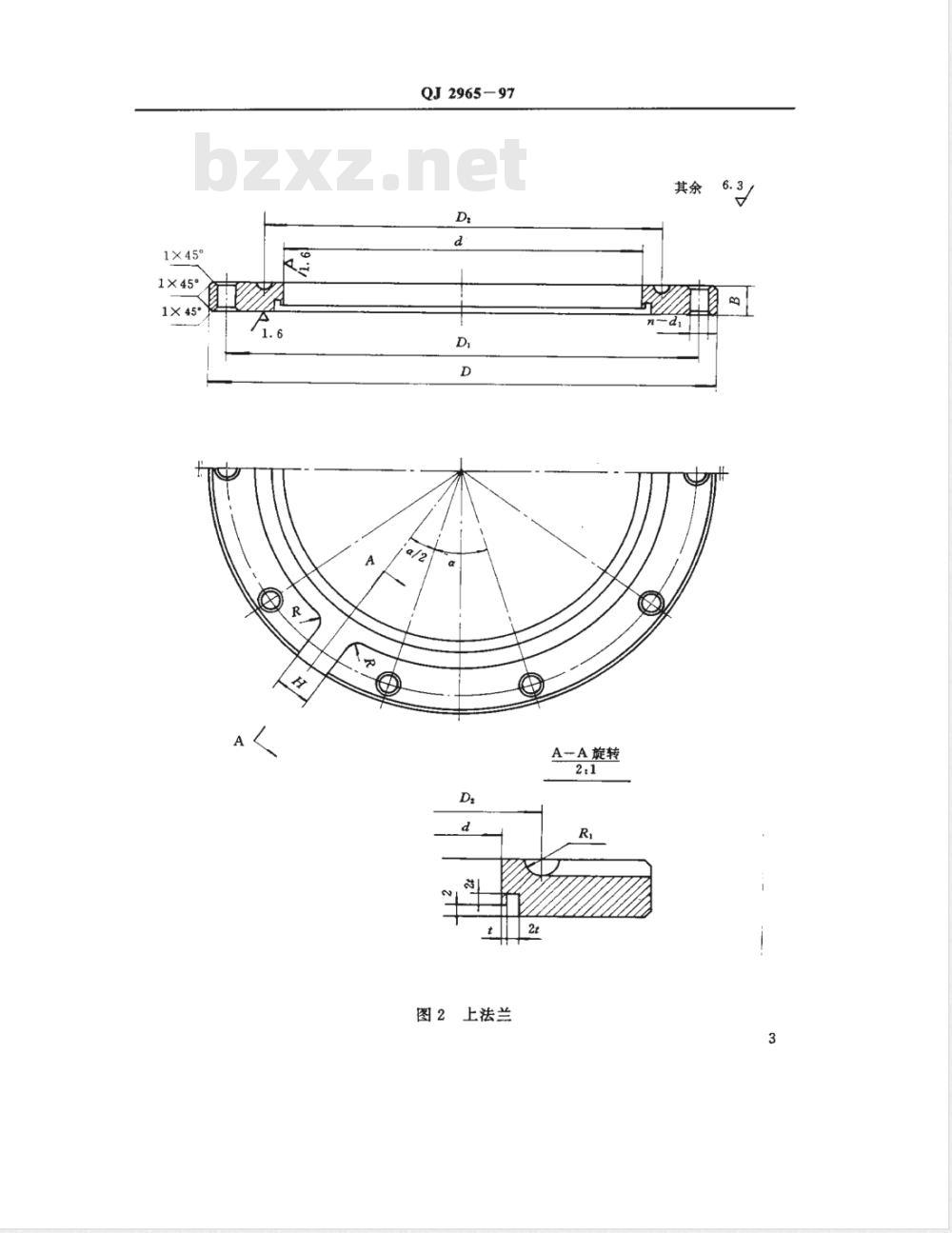

图2上法兰
A-A旋转
1×459
1×45°
1×45*
QJ2965-97
A-A旋转

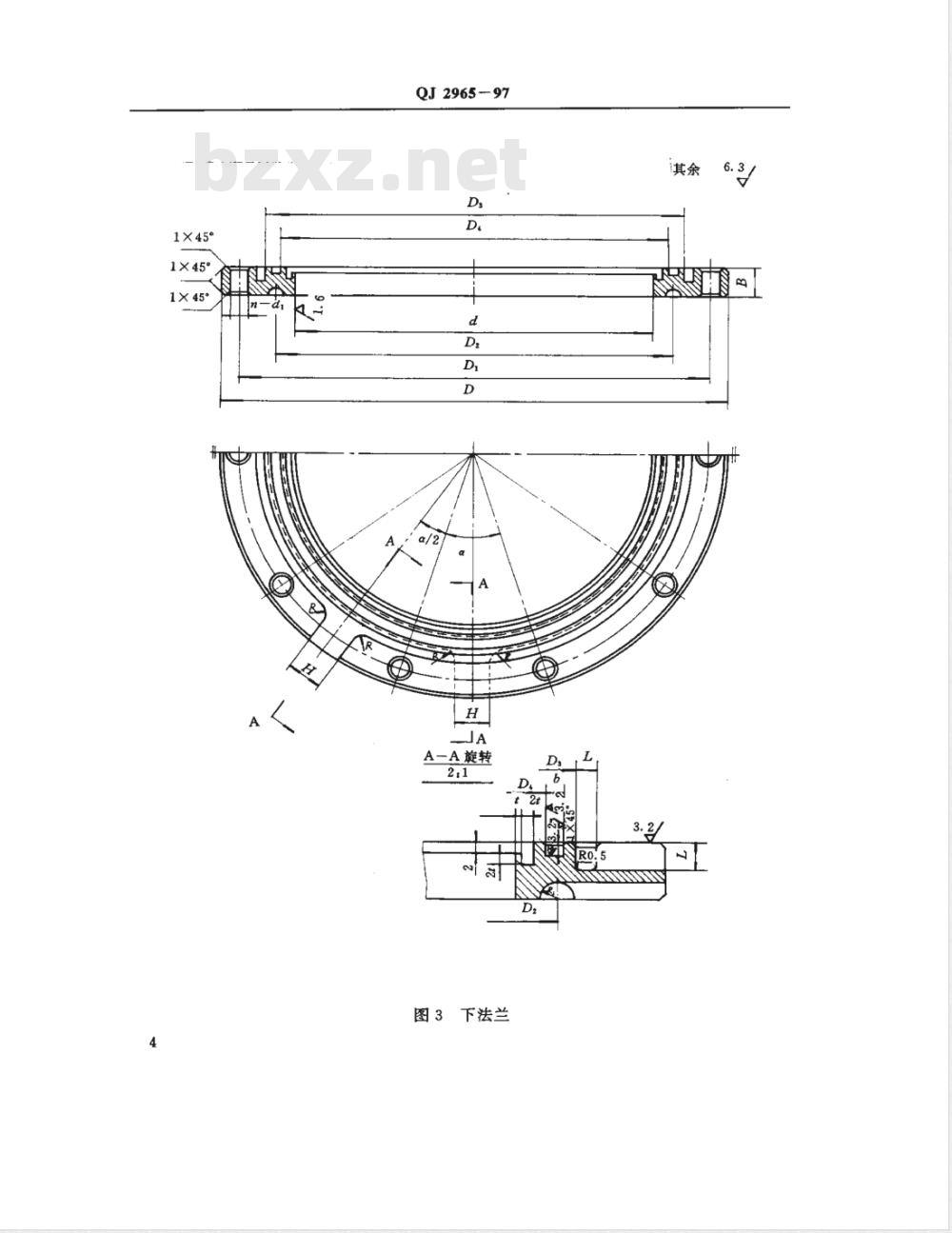

图3下法兰
水玲槽
法兰尺寸
冷冻精及水
冷冻槽
冷摊出口
内径D
密封槽
糖宽6
糖深c
12965-9
螺栓孔数目n
3.1.2标记示例：
QJ2965-97
法兰螺栓孔数目与α角的关系
公称通径DN为50mm法兰的标记为：法兰FC－DN50
Q2965-97
3.2材料
法兰的原材料均应附有质量证明文件。3.2.1
法兰组件及钎焊材料按表3的规定。3.2.2
22°30
表3法兰组件及钎焊材料
零件名称
及选用标准
下法兰
冷冻管
上法兰
螺母GB6170
螺栓GB5782
垫圈GB97.2
水冷管
锡铅焊料
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
圆钢、钢板
圆钢、钢板
圆钢或型材
圆钢或型材
无缝钢管、钢板
选用标准
GB702、GB4237
GB1527
GB702、GB4237
GB702、GB905、GB1221
GB702、GB905、GB1221
GB702、GB905,GB1221
GB1527
GB2270,GB4237
GB3131
3.2.3氟橡胶密封圈的材料应符合HG2一530中牌号26一41的规定。3.3制造
3.3.1法兰和管道一般应采用双面焊接（当DN<400mm时，外焊缝可不焊），其中真空侧的内焊缝采用连续钨极氩孤焊，外焊缝采用断续焊。3.3.2水冷管和冷冻管与法兰之间采用锡铅焊料钎焊。冷冻管焊后铲平。3.3.3法兰的螺栓孔中心圆直径的极限偏差及相邻两孔间弦长的极限偏差均为螺栓与螺栓孔间隙的土1/4。
3.3.4法兰各零件的未注公差应符合GB/T1804中m级的规定。3.3.5法兰密封面和密封槽一般在焊接后精加工。密封面和密封槽表面应光滑，不得有气孔、裂纹、斑点、毛刺、锈迹及其它降低强度和密封性能的缺陷。3.3.6法兰焊接前，零、部件应除油清洗，并吹于。6
QJ2965-97
3.3.7焊接部位要清洗，并除油污。焊缝应平整、光滑、无气孔、裂纹和毛刺。焊后应进行检漏。
3.3.8氟橡胶密封圈应符合GB6070.5的规定，本规范所用氟橡胶密封圈的规格见附录A（补充件）。
3.4气密性
法兰在真空状态下的总漏气速率应不大于5×10-8Pa·L/s。3.5工作温度
法兰在水冷状态下，应能承受250℃的烘烤，并能在一30℃下正常工作。3.6外观质量
法兰外观应无毛刺、锈蚀、划伤和焊渣等缺陷。4质量保证规定
4.1检验责任
除合同或订单中另有规定外，承制方应负贵完成本规范规定的所有检验。必要时，上级鉴定机构有权对规范所述的任一检验项目进行检验。4.1.1所有法兰必须符合本规范第3章和第5章的所有要求。本规范中规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交的法兰符合合同要求。质量一致性检验不允许提交明知有缺陷的法兰，也不能要求订购方接受有缺陷的法兰。4.2检验分类
本规范规定的检验分为：
a.鉴定检验；
b．质量一致性检验（A组检验）。4.3检验紊件
除另有规定外，法兰的所有检验应在常温下进行。4.4监定检验
4.4.1有下列情况之一时，一般应进行鉴定检验；a.
新产品或老产品转厂生产的试制定型鉴定；在正常生产时，如结构、材料或工艺有较大改变，可能影响法兰性能时；法兰停产5a后，恢复生产时；
国家质量监督机构提出进行鉴定检验时。检验的数量为2套法兰。
检验项目、要求和检验方法按表4的规定。检验中，若发现任一套法兰的任一项检验不符合要求时，应查明原因，排除故障后重4.4.4
新检验。重新检验的次数应不超过2次。若第2次重新检验仍不符合要求时，则判该型号法兰未通过鉴定检验。
4.5质量一致性检验（A组检验）7
检验项目
外观质量检验
尺寸检验
气密性试验
高温试验
低温试验
QJ2965-97
表4检验项目、要求和检验方法
要求的
章条号
3.6,3.3.8
检验方法
的章条号
每套法兰均应进行质量一致性检验（A组检验）。检验项目、要求和检验方法按表4的规定。鉴定检验
质量一致性检验
(A组检验）
检验中，若发现任一套法兰的任一项检验不符合要求时，应查明原因，排除故障后重4.5.3
新检验。重新检验的次数应不超过2次。若第2次重新检验仍不符合要求时，则判该套法兰为不合格。
4.6检验方法
4.6.1外观质量检查
用目视的方法对法兰和氟橡胶密封圈进行外观检查。检查结果应符合3.6和3.3.8条的要求。
4.6.2尺寸检查
用常规量具进行尺寸检查。检查结果应符合3.1.1条的要求。4.6.3气密性试验
将法兰抽空至1×10-\Pa，用灵敏度不低于1×10-\Pa·L/s的氮质谱检漏仪进行检漏。试验结果应符合3.4条的要求。4.6.4高温试验此内容来自标准下载网
将法兰管道置于温度为250土3℃下进行烘烤，在升温的过程中，给法兰的水冷管充水保护密封圈，保温1h后，按4.6.3条进行试验，其总漏气速率不大于5×10-7Pa·L/s。试验结果应符合3.5条的要求。
4.6.5低温试验
从法兰的冷冻管充入一30士1℃的冷冻液体，或在温度为一30士1℃的环境中，保温1h后，按4.6.3条进行试验。试验结果应符合3.4和3.5条的要求。5交货准备
5.1包装
5.1.1法兰应消除污垢及金属屑。5.1.2法兰出厂应全部油封，并在法兰口加盲板封好。5.2装箱
QJ2965-97
法兰应装在包装箱内并固定，箱内应有产品合格证。产品合格证应包括以下内容：
制造厂名：
产品名称；
制造日期或生产批号；
检验部门签署，并盖有合格印章。贮存
法兰应贮存在温度为
一10～十40℃、相对湿度不超过85%并通风的库房内。9
QJ2965-97
附录 A
氟橡胶密封圈
(补充件）
氟橡胶密封圈的形式与尺寸见图A1和表A1。Ds
公称直径
基本尺寸
氟橡胶密封圈
氟橡胶密封圈尺寸
密封图内径
极限偏差
截面直径
