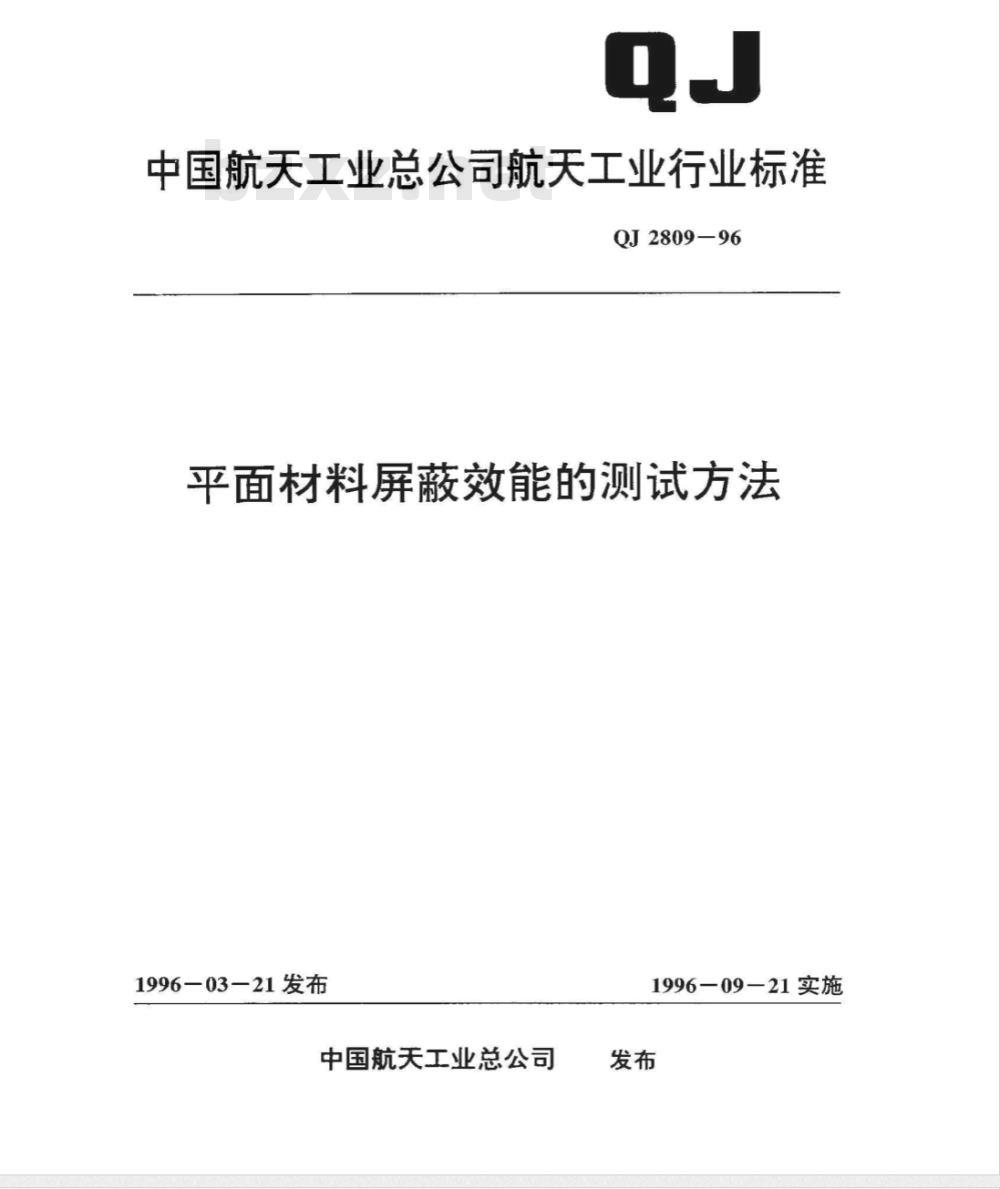

【航天工业行业标准(QJ)】 平面材料屏蔽效能的测试方法

中国航天工业总公司航天工业行业标准QJ2809-96
平面材料屏蔽效能的测试方法
1996—0321发布
中国航天工业总公司
1996一09-21实施

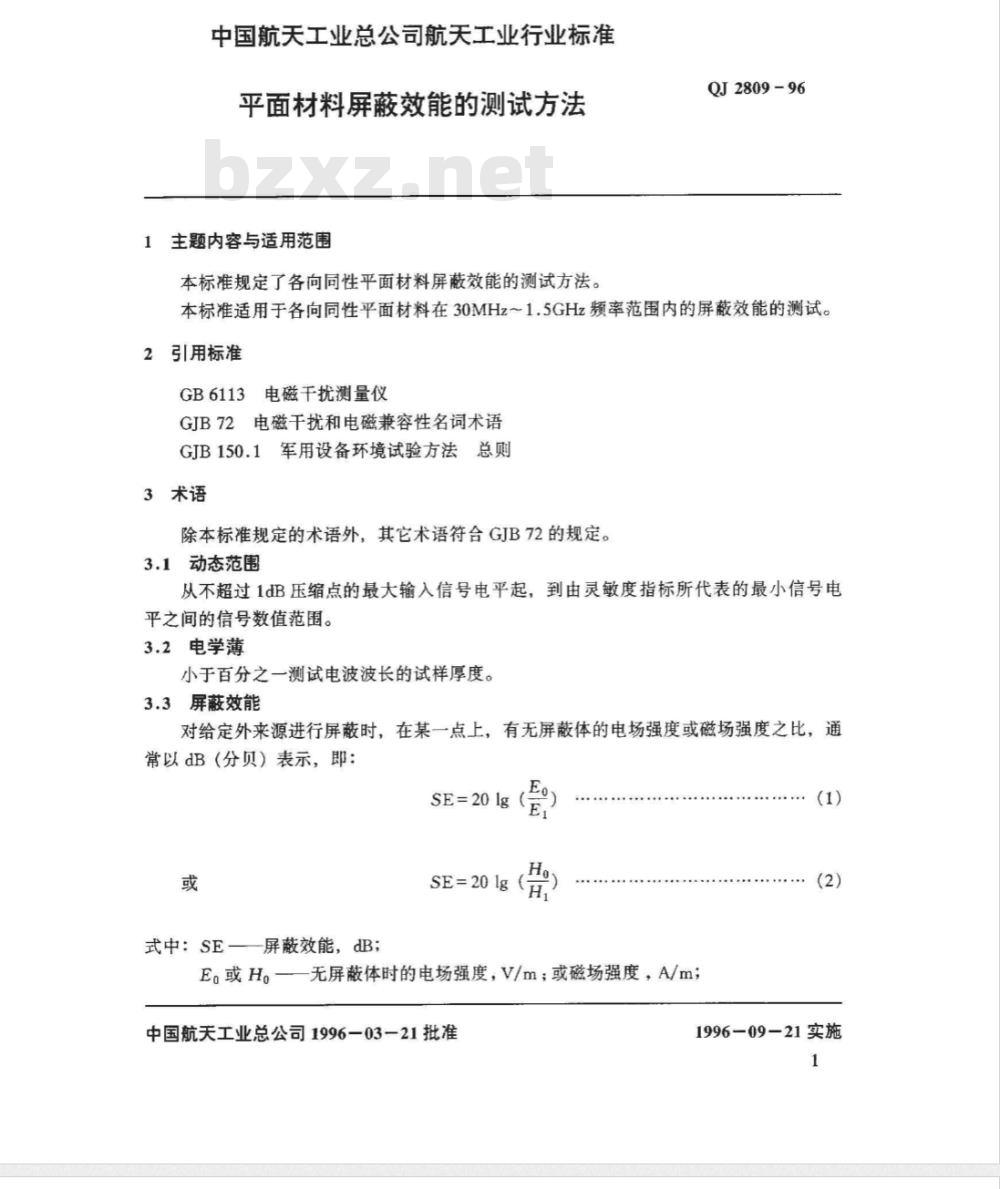

中国航天工业总公司航天工业行业标准平面材料屏蔽效能的测试方法
1主题内容与适用范围
本标准规定了各向同性平面材料屏蔽效能的测试方法。QJ2809-96
本标准适用于各向同性平面材料在30MHz~1.5GHz频率范围内的屏蔽效能的测试。引用标准
GB6113电磁干扰测量仪
GJB72电磁干扰和电磁兼容性名词术语GJB150.1军用设备环境试验方法总则3术语
除本标准规定的术语外，其它术语符合GJB72的规定。3.1动态范围
从不超过1dB压缩点的最大输入信号电平起，到由灵敏度指标所代表的最小信号电平之间的信号数值范围。
3.2电学薄
小于百分之一测试电波波长的试样厚度。3.3屏蔽效能
对给定外来源进行屏蔽时，在某一点上，有无屏蔽体的电场强度或磁场强度之比，通常以dB（分贝）表示，即：
SE=20 lg
一屏蔽效能，dB；
式中：SE
SE=20lg
E。或H。—无屏蔽体时的电场强度，V/m；或磁场强度，A/m；中国航天工业总公司1996一03一21批准(1)
1996-09-21实施
QJ2809—96

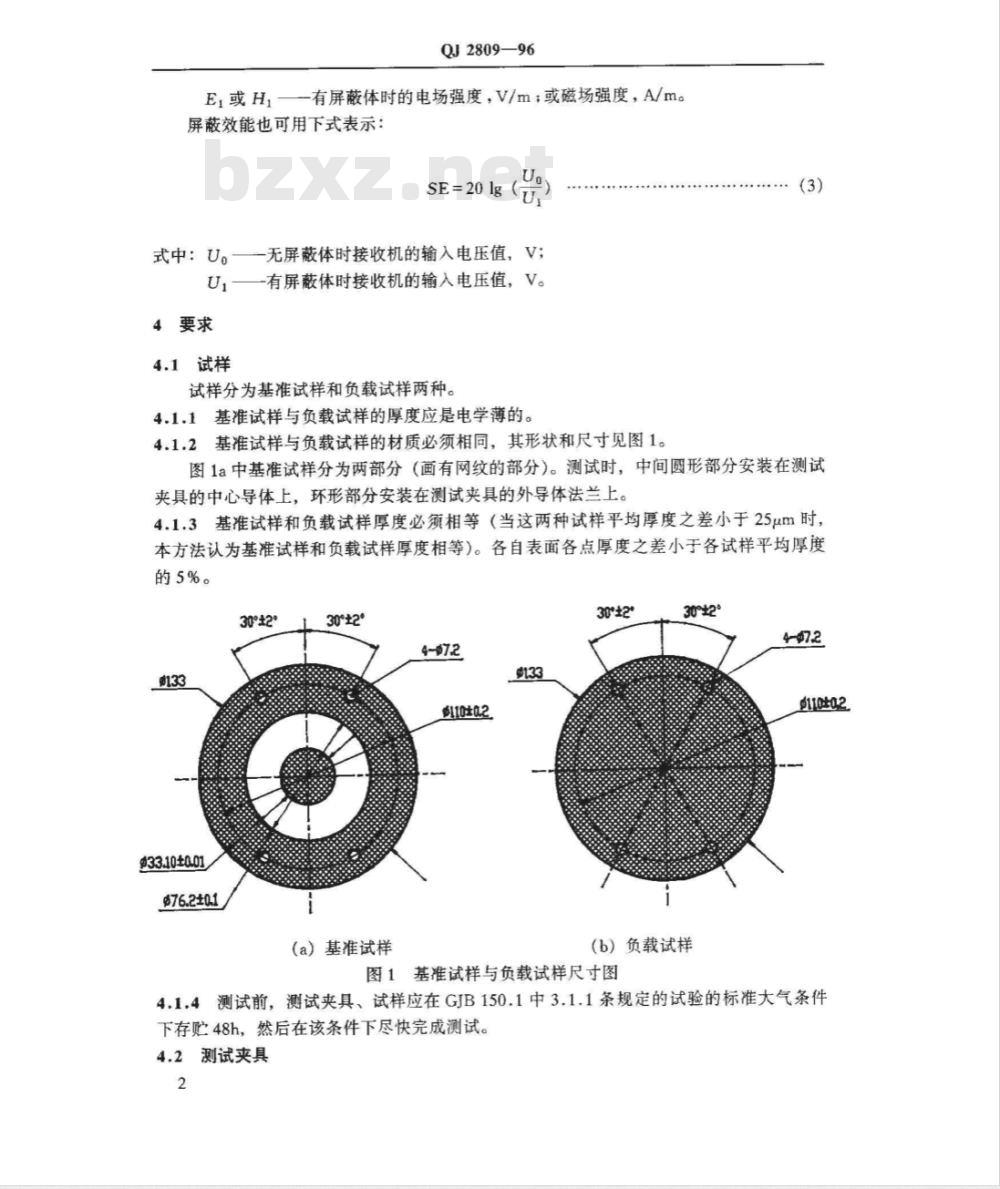

E，或H,—有屏蔽体时的电场强度，V/m；或磁场强度，A/m。屏蔽效能也可用下式表示：
SE=20lg免费标准下载网bzxz
式中：U。一-无屏蔽体时接收机的输入电压值，V；一有屏蔽体时接收机的输入电压值，V。Ui
4要求
4.1试样
试样分为基准试样和负载试样两种。4.1.1基准试样与负载试样的厚度应是电学薄的。4.1.2基准试样与负载试样的材质必须相同，其形状和尺寸见图1。(3)
图1a中基准试样分为两部分（画有网纹的部分）。测试时，中间圆形部分安装在测试夹具的中心导体上，环形部分安装在测试夹具的外导体法兰上。4.1.3基准试样和负载试样厚度必须相等（当这两种试样平均厚度之差小于25um时，本方法认为基准试样和负载试样厚度相等)。各自表面各点厚度之差小于各试样平均厚度的5%。
30°2°
433.10±0.01
76.2±0.1
30°±2°
（a）基准试样
410±02
30°±2*
30°±2°
110t02
(b）负载试样
图1基准试样与负载试样尺寸图
4.1.4测试前，测试夹具、试样应在GJB150.1中3.1.1条规定的试验的标准大气条件下存贮48h，然后在该条件下尽快完成测试。4.2测试夹具
QJ2809—96

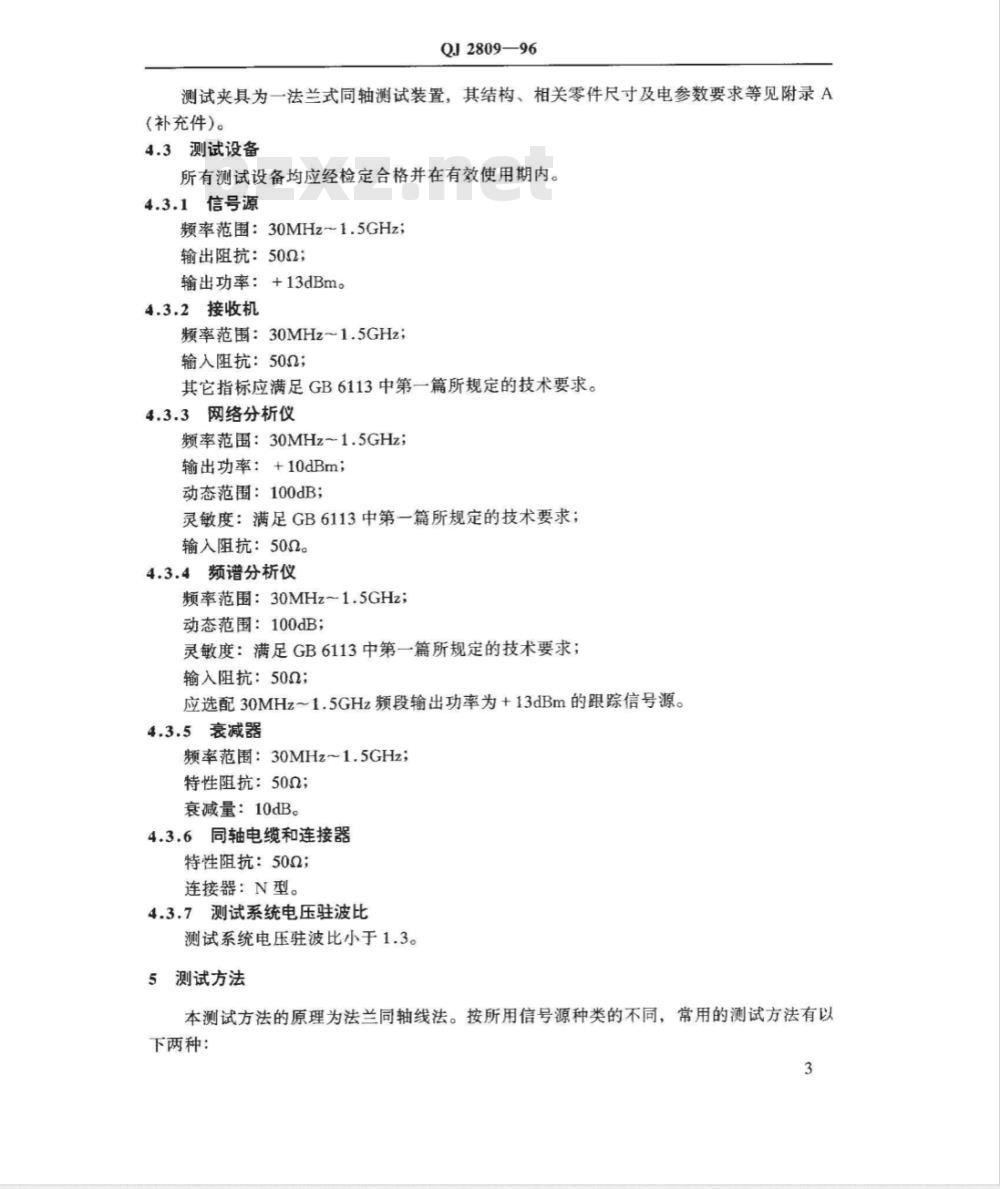

测试夹具为一法兰式同轴测试装置，其结构、相关零件尺寸及电参数要求等见附录A(补充件)。
4.3测试设备
所有测试设备均应经检定合格并在有效使用期内。4.3.1信号源
频率范围：30MHz~1.5GHz；
输出阻抗：50Q；
输出功率：+13dBm。
4.3.2接收机
频率范围：30MHz~1.5GHz；
输入阻抗：50Q；
其它指标应满足GB6113中第一篇所规定的技术要求。4.3.3网络分析仪
频率范围：30MHz1.5GHz；
输出功率：+10dBm；
动态范围：100dB；
灵敏度：满足GB6113中第一篇所规定的技术要求；输入阻抗：502。
4.3.4频谱分析仪
频率范围：30MHz~1.5GHz；
动态范围：100dB；
灵敏度：满足GB6113中第一篇所规定的技术要求；输入阻抗：50Q；
应选配30MHz~1.5GHz频段输出功率为+13dBm的跟踪信号源。4.3.5衰减器
频率范围：30MHz~1.5GHz；
特性阻抗：50Q2；
衰减量：10dB。
4.3.6同轴电缆和连接器
特性阻抗：50Q；
连接器：N型。
4.3.7测试系统电压驻波比
测试系统电压驻波比小于1.3。
5测试方法
本测试方法的原理为法兰同轴线法。按所用信号源种类的不同，常用的测试方法有以下两种：

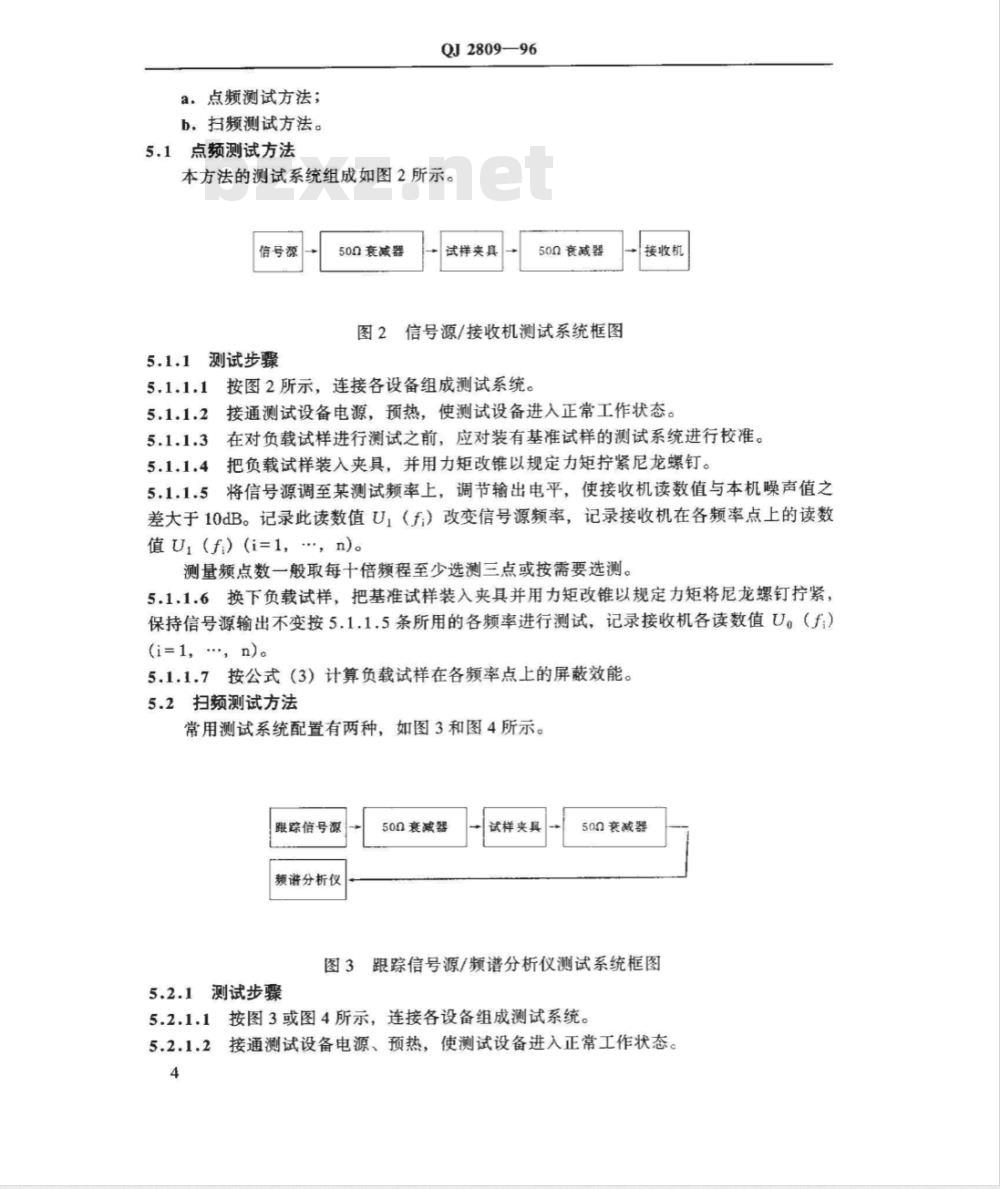

a：点频测试方法；
b，扫频测试方法。
5.1点频测试方法
QJ2809—96
本方法的测试系统组成如图2所示。信号源
5.1.1测试步骤
500衰减器
试样夹具
500衰减器
图2信号源/接收机测试系统框图按图2所示，连接各设备组成测试系统。5.1.1.1
接收机
接通测试设备电源，预热，使测试设备进入正常工作状态。5.1.1.2
5.1.1.3在对负载试样进行测试之前，应对装有基准试样的测试系统进行校准。5.1.1.4把负载试样装入夹具，并用力矩改锥以规定力矩拧紧尼龙螺钉。5.1.1.5将信号源调至某测试频率上，调节输出电平，使接收机读数值与本机噪声值之差大于10dB。记录此读数值U，（f:）改变信号源频率，记录接收机在各频率点上的读数值U（f）(i=1，，n)。
测量频点数一般取每十倍频程至少选测三点或按需要选测。5.1.1.6换下负载试样，把基准试样装入夹具并用力矩改锥以规定力矩将尼龙螺钉拧紧，保持信号源输出不变按5.1.1.5条所用的各频率进行测试，记录接收机各读数值U。（f）(i=l, .., n)。
5.1.1.7按公式（3）计算负载试样在各频率点上的屏蔽效能。5.2扫频测试方法
常用测试系统配置有两种，如图3和图4所示。跟踪信号源
频谱分析仪
500衰减器
试样夹具
500衰减器
跟踪信号源/频谱分析仪测试系统框图图3品
5.2.1测试步骤
5.2.1.1按图3或图4所示，连接各设备组成测试系统。5.2.1.2接通测试设备电源、预热，使测试设备进入正常工作状态。4
QJ2809—96
5.2.1.3在对负载试样进行测试之前，应对装有基准试样的测试系统进行校准。把负载试样装入夹具，并用力矩改锥以规定力矩拧紧尼龙螺钉。5.2.1.4
500衰减器
网络分析仪
试样夹具
500衰减器
图4网络分析仪测试系统框图
5.2.1.5调节网络分析仪（或跟踪信号源/频谱分析仪）输出电平，使网络分析仪（或跟踪信号源/频谱分析仪）读数值与本机噪声值之差大于10dB，记录网络分析仪（或跟踪信号源/频谱分析仪）在该频段的幅频曲线。5.2.1.6换下负载试样，把基准试样装入夹具，并用力矩改锥以规定力矩扭紧尼龙螺钉，保持网络分析仪（或跟踪信号源/频谱分析仪）输出不变，记录网络分析仪（或跟踪信号源/频谱分析仪）的幅频曲线。
5.2.1.7基准试样与负载试样的幅频曲线在各频率点上的幅度值之差，即为负载试样在各频率点的屏蔽效能。
5.3校准
5.3.1应定期使用标准试样对整个测试系统进行校准，以保证测试精度要求。5.3.2标准试样为单面镀金的聚脂薄膜，其表面电阻为每方块5Q2，屏蔽效能为32土3dB。
QJ2809-96
附录A
测试夹具的结构图及电参数要求（补充件）
1本附录给出了下列测试夹具的结构图：A1
图A1和图A2分别为测试夹具的整体装配图和半边分体装配图；图A3～图A9分别为中心导体压块、外导体压图、外导体法兰段、中心导体直线段、中心导体支承块、中心导体锥形段及外导体锥形段的零件图。2本测试夹具的电参数为：
频率范围：30MHz~1.5GHz；
特性阻抗：50Q；
电压驻波比：<1.2；
传输损耗：<1dB。
QJ2809-96
图A1测试夹具整体装配图
一试样
尼龙螺钉
注：①夹具调整合适后，在固定法兰Φ110的中心圆上选两适当位置配装4圆柱定位销。②夹具需要配用两个N型同轴连接器（阳），四个M6×20尼龙联接螺钉。3
图A2测试夹具半边的分体装配图一外导体压图；3一外导体法兰段：中心导体压块；2-
中心导体支承块：
中心导体锥形段：7-
一外导体锥形段
注：①装配后，精加工B面，保证其相对于A的距离为：0.03±0.01。②装配后，精加工C面，保证与B面高度一致，允差为土0.01。一中心导体直线段：
76.2±0.1
QJ2809—96
中心导体压块
987.8±0.1
图A4外导体压圈
材料：黄铜
2.95±0.01
材料：黄铜
80F096
8076280
12.2±0.1
37.6±0.3
45.2±0.3
73.4±0.1
注：①材料：黄铜。
②锐边倒角0.5×45°。
③外表面镀镍，厚度6μe
100F56.T8
80Fc00t
图A5外导体法兰段
30°±2
30°±2*
2809-96
120°±2°
Φ33.10±0.01
@45.0±0.1
81.92±0.01
QJ2809-96
88.6 (参考)
47.8±0.1
61.9±0.1
64.4±0.1
中心导体直线段
927.8±0.1
120°±2°
图A7中心导体支承块
T0+8619
材料：黄铜
材料：聚丙烯
