【航天工业行业标准(QJ)】 胶粘剂的配制与胶接工艺规范 DAD-40导电胶的配制与胶接工艺

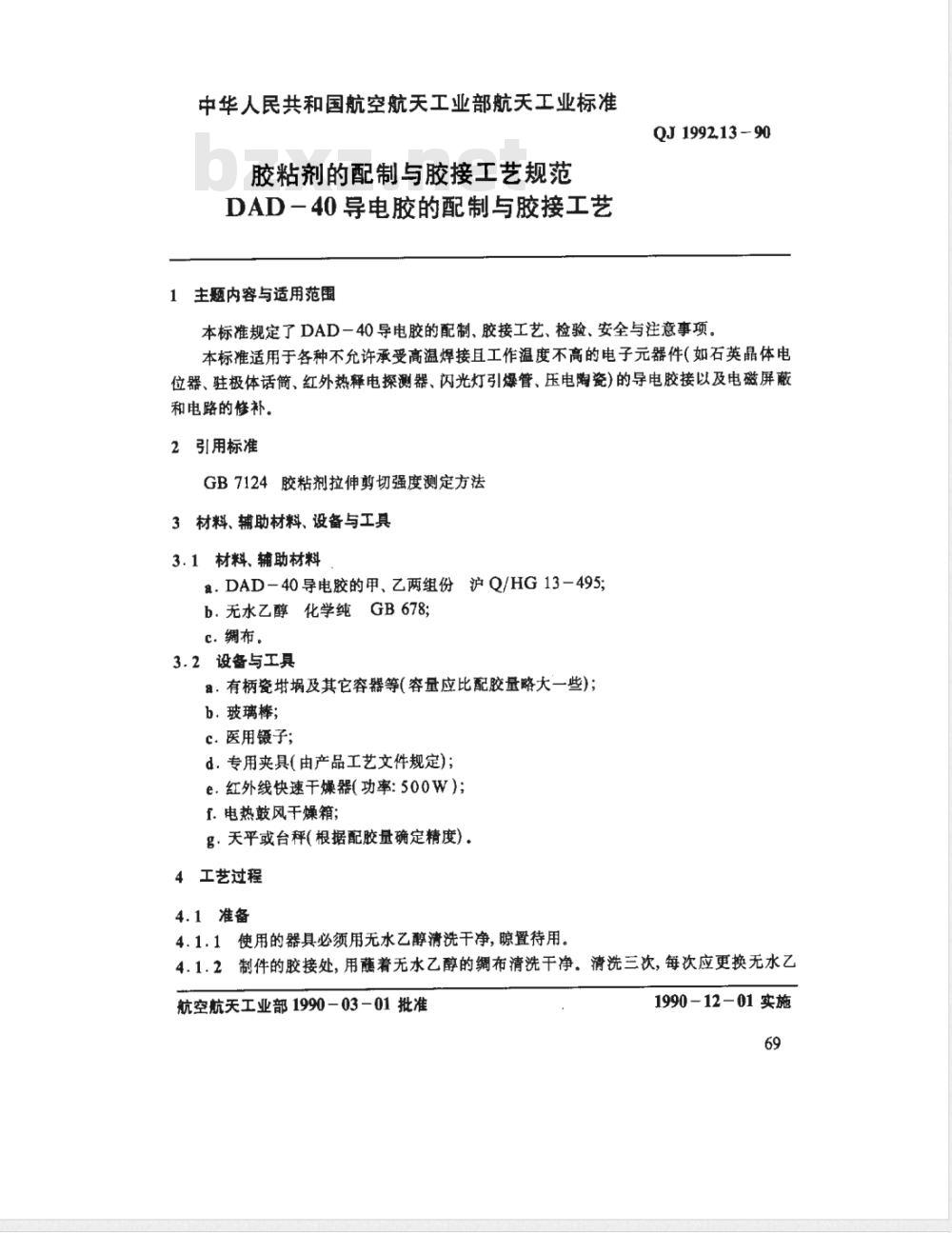

中华人民共和国航空航天工业部航天工业标准胶粘剂的配制与胶接工艺规范
DAD－40导电胶的配制与胶接工艺1主题内容与适用范围
QJ 1992.13 -- 90
本标准规定了DAD一40导电胶的配制、胶接工艺、检验、安全与注意事项，本标准适用于各种不允许承受高温焊接且工作温度不高的电子元器件（如石英晶体电位器、驻极体话筒、红外热释电探测器、闪光灯引爆管、压电陶瓷)的导电胶接以及电磁屏蔽和电路的修补。
2引用标准
GB7124胶粘剂拉伸剪切强度测定方法3材料、辅助材料、设备与工具
3.1材料、辅助材料
a，DAD-40导电胶的甲、乙两组份沪Q/HG13-495;b.无水乙醇化学纯GB678;
c.绸布。免费标准bzxz.net
3.2设备与工具
a.有柄瓷埚及其它容器等(容量应比配胶量略大一些);b.玻璃棒；
c.医用镊子；
d，专用夹具(由产品工艺文件规定);e.红外线快速干燥器（功率：500W)；f.电热鼓风干燥箱
g，天平或台秤（根据配胶量确定精度)。4工艺过程
4.1准备
4.1.1使用的器具必须用无水乙醇清洗干净，晾置待用。4.1.2制件的胶接处，用蘸着无水乙醇的绸布清洗干净。清洗三次，每次应更换无水乙航空航天工业部1990-03-01批准1990-12-01实施

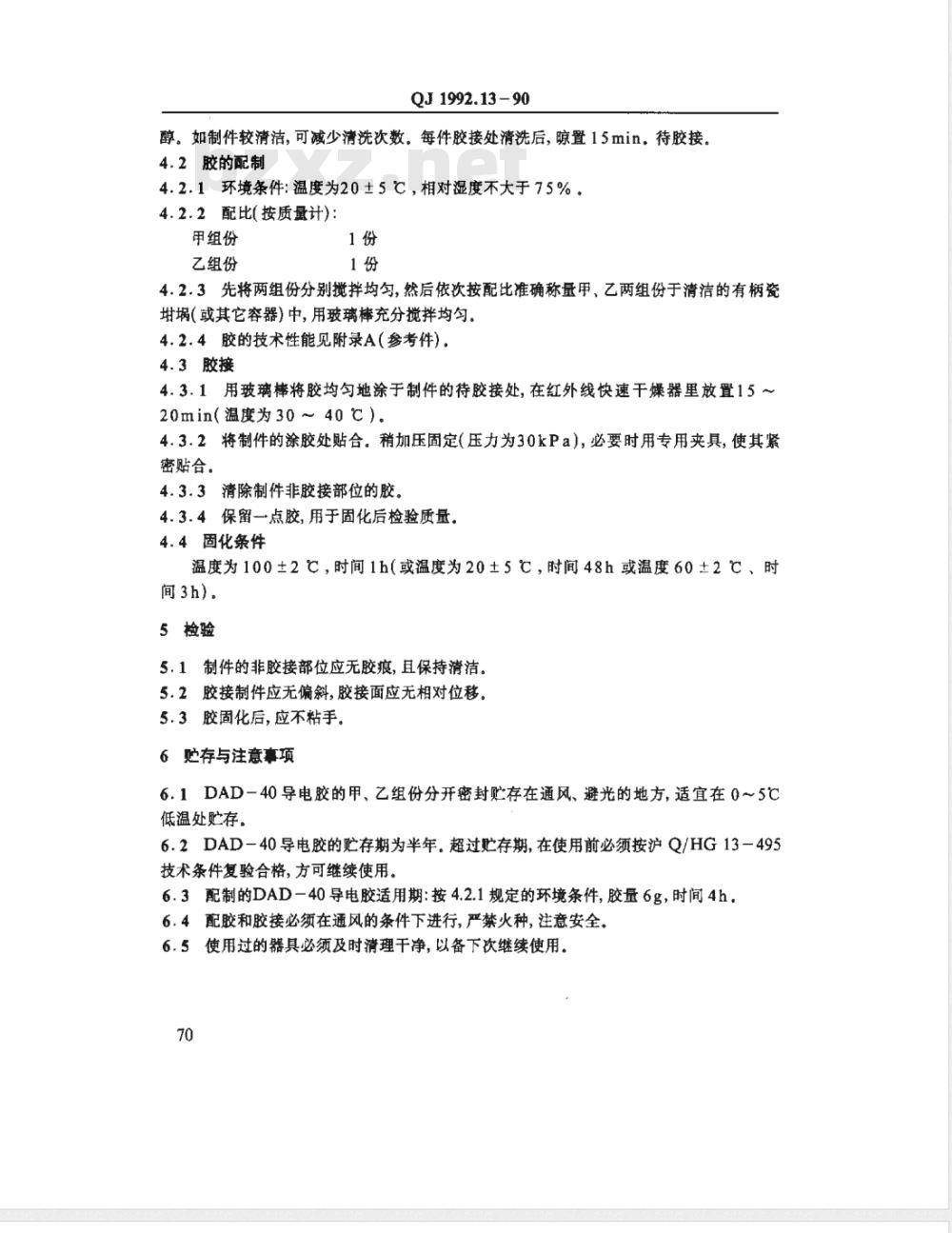

QJ1992.13-90
醇。如制件较清洁，可减少清洗次数，每件胶接处清洗后，晾置15min，待胶接4.2胶的配制
4.2.1环境条件：温度为20±5℃，相对湿度不大于75%。4.2.2配比(按质量计)：
甲组份
乙组份
4.2.3先将两组份分别搅拌均匀，然后依次按配比准确称量甲、乙两组份于清洁的有柄瓷埚（或其它容器)中，用玻璃棒充分搅拌均匀。4.2.4胶的技术性能见附录A（参考件）。4.3胶接
4.3.1用玻璃棒将胶均匀地涂于制件的待胶接处，在红外线快速干燥器里放置15～20min（温度为30～40℃）。
4.3.2将制件的涂胶处贴合。稍加压固定（压力为30kPa），必要时用专用夹具，使其紧密贴合。
4.3.3清除制件非胶接部位的胶。4.3.4保留一点胶，用于固化后检验质量。4.4固化条件
温度为100±2℃，时间1h（或温度为20±5℃，时间48h或温度60±2℃、时间3h）。
5检验
5.1制件的非胶接部位应无胶痕，且保持清洁。5.2胶接制件应无偏斜，胶接面应无相对位移。5.3胶固化后，应不粘手。
6贮存与注意事项
6.1DAD－40导电胶的甲、乙组份分开密封贮存在通风、避光的地方，适宜在0～5℃低温处贮存。
6.2DAD－40导电胶的贮存期为半年。超过贮存期，在使用前必须按沪Q/HG13－495技术条件复验合格，方可继续使用。6.3配制的DAD-40导电胶适用期：按4.2.1规定的环境条件，胶量6g，时间4h，6.4配胶和胶接必须在通风的条件下进行，严禁火种，注意安全。6.5使用过的器具必须及时清理干净，以备下次继续使用。70
QJ 1992.13-90

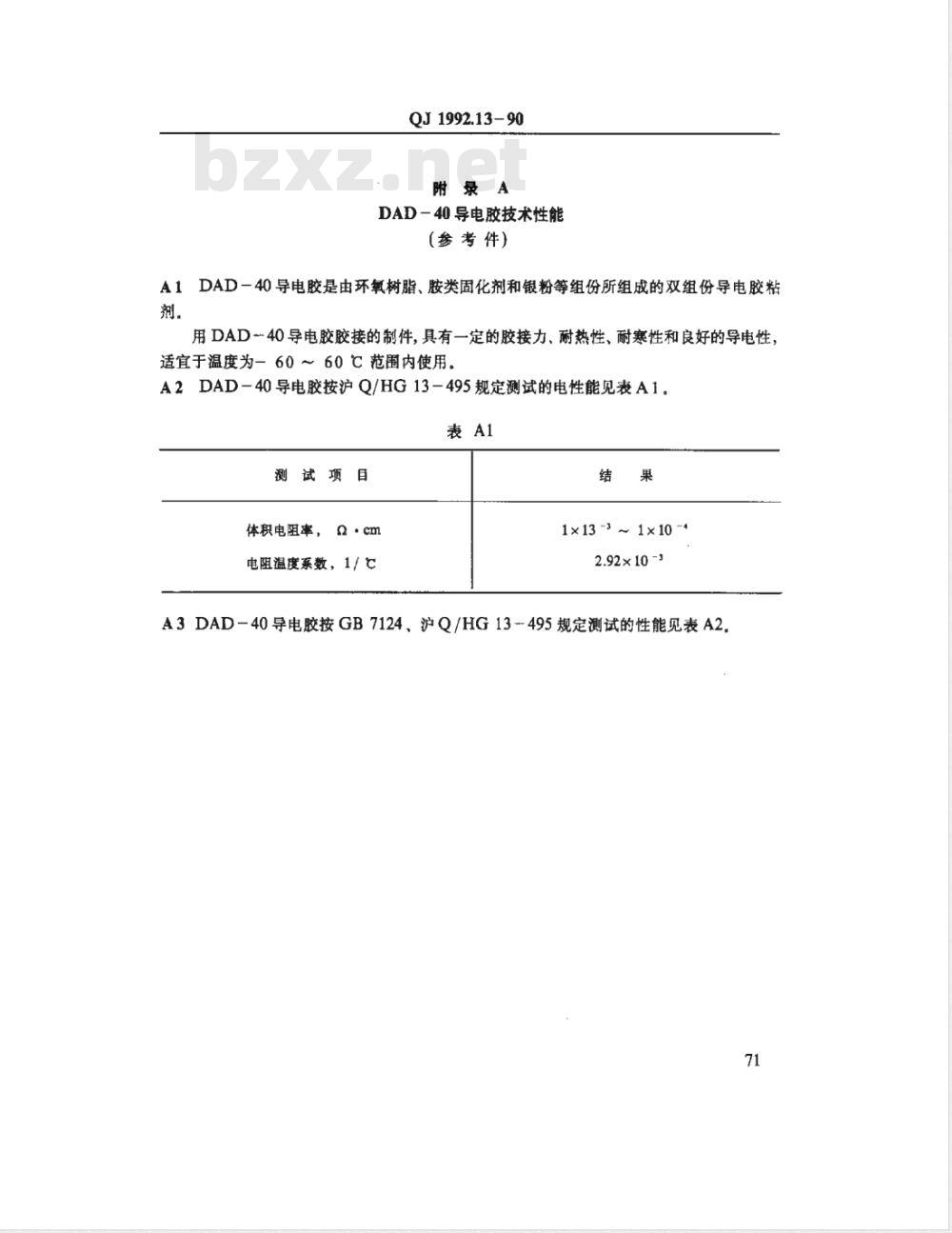

附录A
DAD-40导电胶技术性能
(参考件）
DAD一40导电胶是由环氧树脂、胺类固化剂和银粉等组份所组成的双组份导电胶粘A1
用DAD40导电胶胶接的制件，具有一定的胶接力、耐热性、耐寒性和良好的导电性，适宜于温度为－60～60℃范围内使用。A2DAD-40导电胶按沪Q/HG13-495规定测试的电性能见表A1。表A1
测试项目
体积电阻率，
电阻温度系数，1/
1×13 -3~ 1×10
2.92×10-3

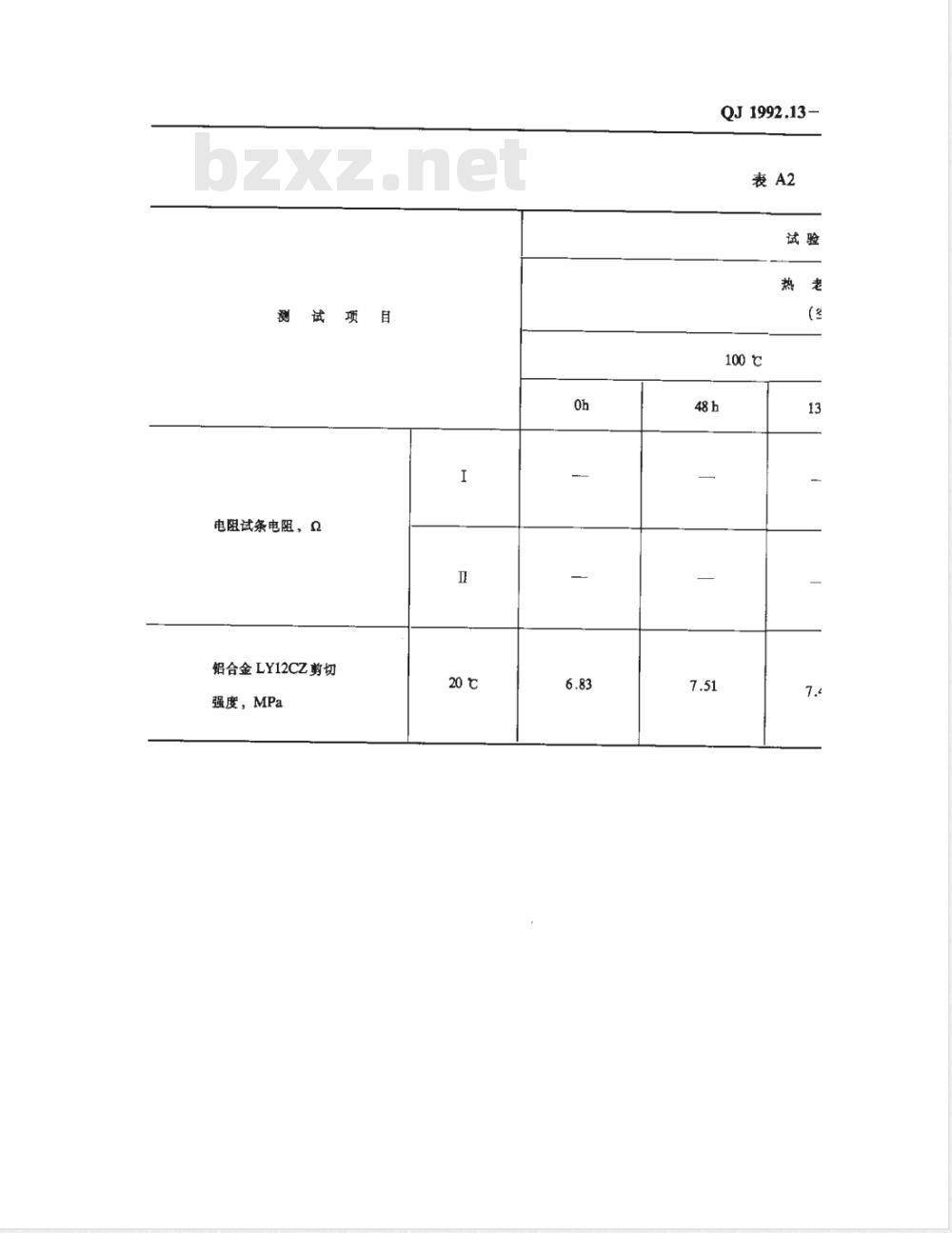

A3DAD-40导电胶按GB7124、沪Q/HG13-495规定测试的性能见表A271
电阻试条电阻，Q
铝合金LY12CZ剪切
强度，MPa
20 ℃
QJ1992.13
100℃
1992.13 -90

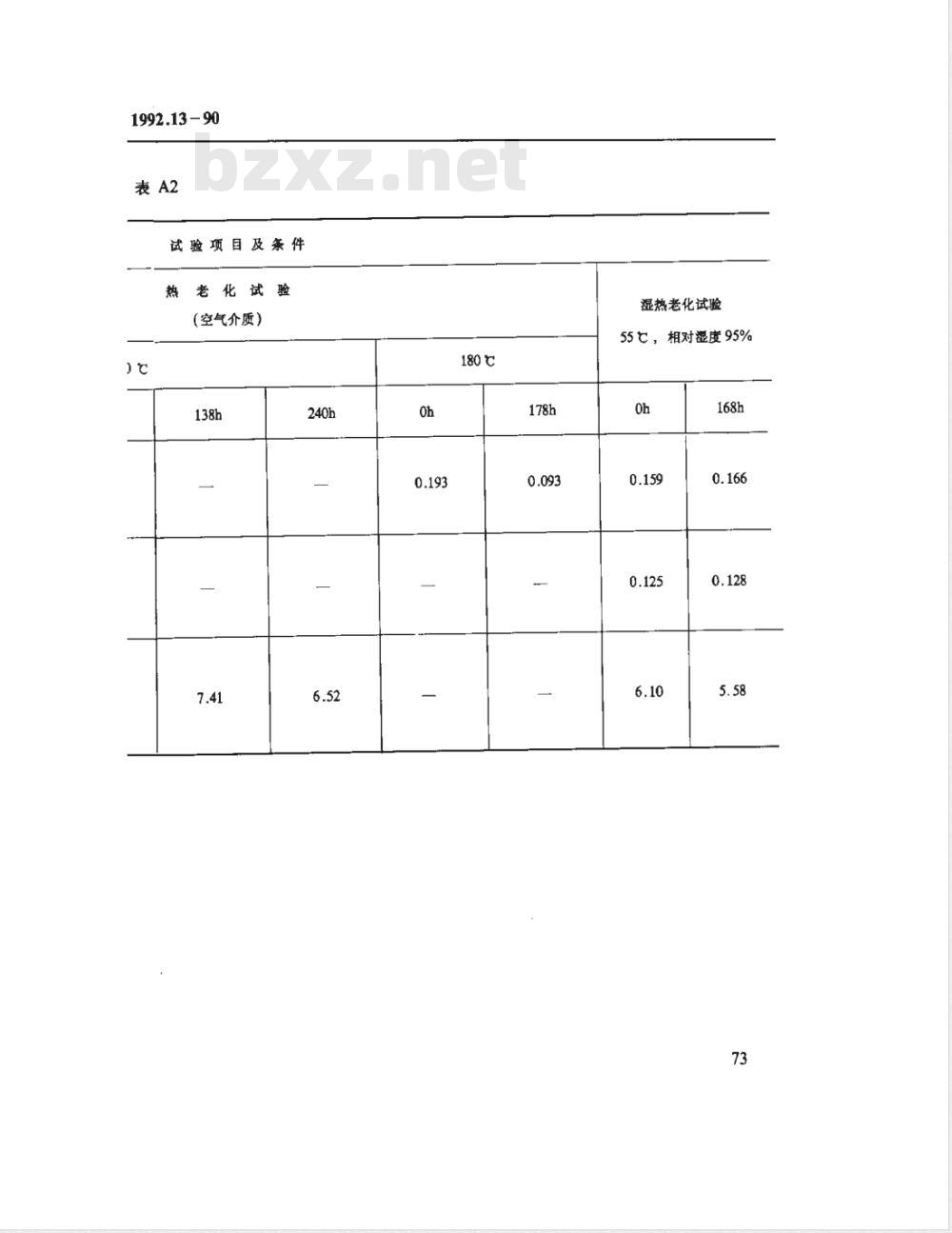

试验项目及条件
热老化试验
（空气介质）
180℃
湿热老化试验
相对湿度95%
55℃，
QJ 1992.13-90
A4DAD-40导电胶胶接有关材料后，按GB7124规定测试的剪切强度见表A3，表A3
被胶接材料
铝合金LY12CZ对铝合金LY12CZ
镀银片对镀银片
镀金片对镀金片
纯铜T2对纯铜T2
黄钢H62对黄钢H62
玻璃对玻璃1）
注：1)玻璃为抗压剪切强度，
剪切强度
A5DAD-40导电胶胶接铝合金LYCZ后，按GB7124规定在不同温度下测试的剪切强度见表A4.
测试温度
附加说明：
本标准由航空航天工业部七○八所提出。本标准由航空航天工业部八O三所起草。本标准主要起草人张继新。
剪切强度
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
