【电力行业标准(DL)】 火力发电厂金属试验室仪器设备及建筑面积配置标准

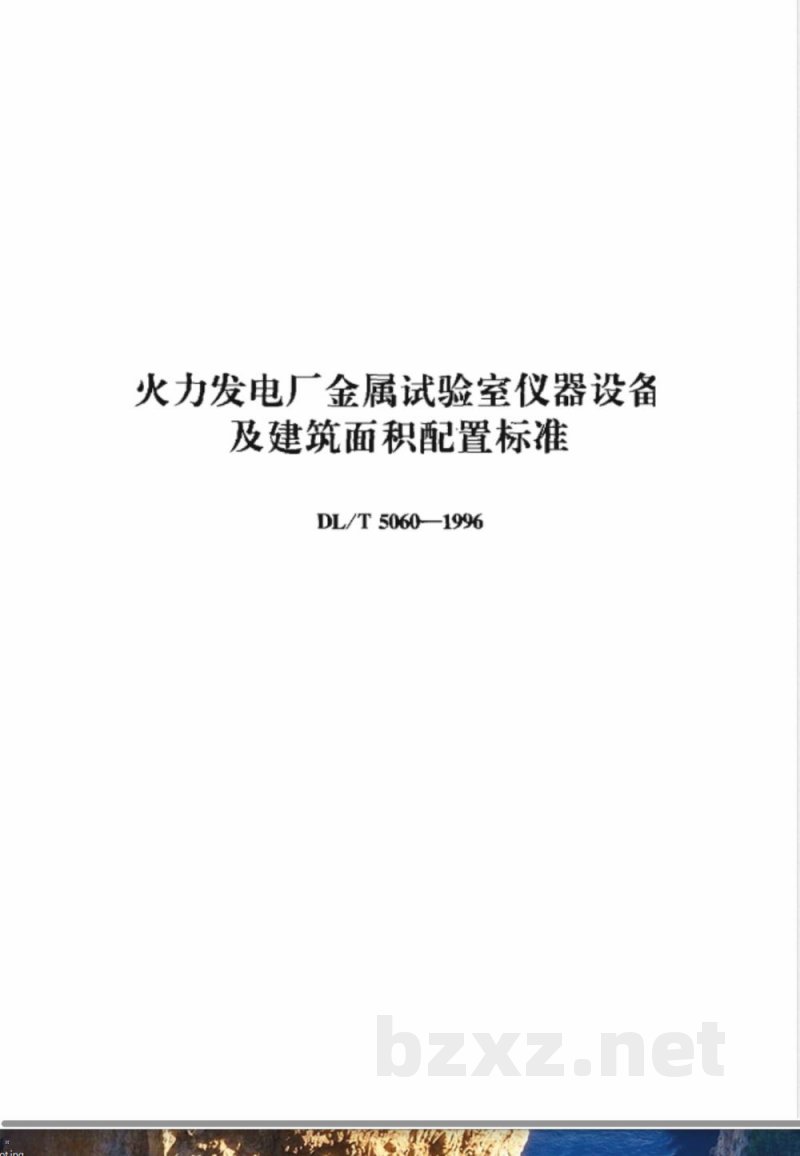

火力发电厂金属试验室仪器设备及建筑面积配置标准
DL/T5060—1996

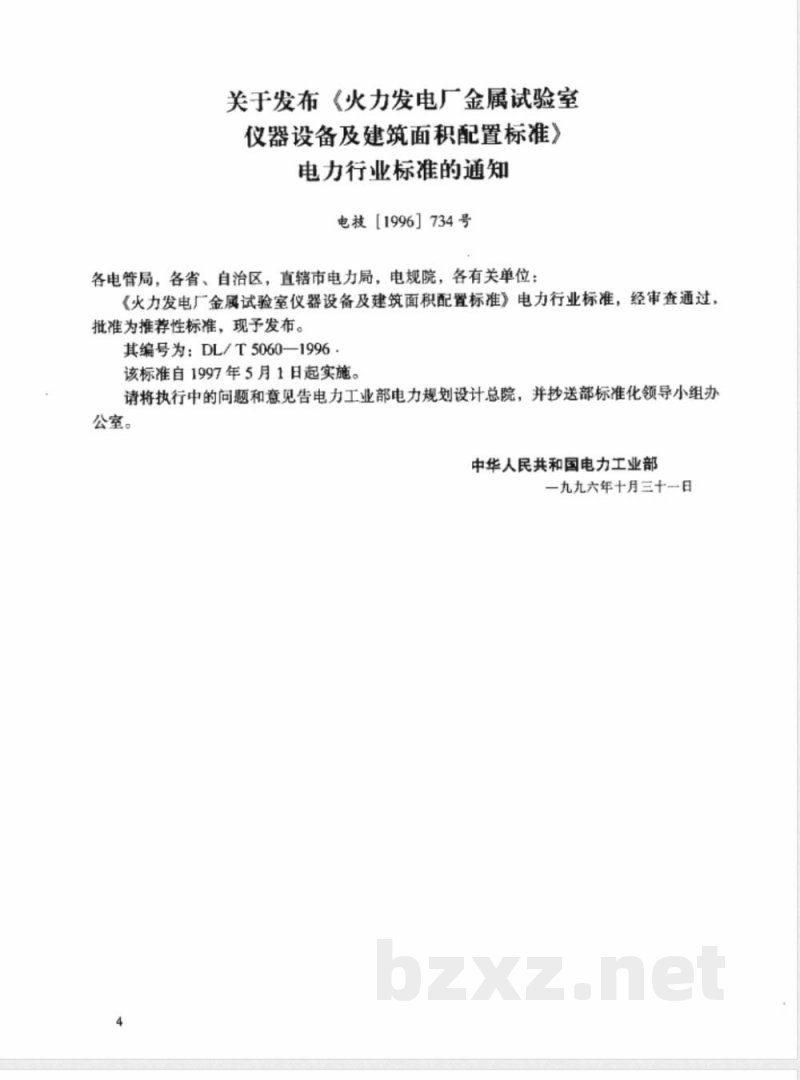

关于发布《火力发电厂金属试验室仪器设备及建筑面积配置标准》电力行业标准的通知
电技［1996］734号
各电管局，各省、自治区，直辖市电力局，电规院，各有关单位：《火力发电厂金属试验室仪器设备及建筑面积配置标准》电力行业标准，经审查通过，批准为推荐性标准，现予发布。其编号为：DL/T5060—1996
该标准自1997年5月1日起实施。请将执行中的问题和意见告电力工业部电力规划设计总院，并抄送部标准化领导小组办公室。
中华人民共和国电力工业部
一九九六年十月三十一日

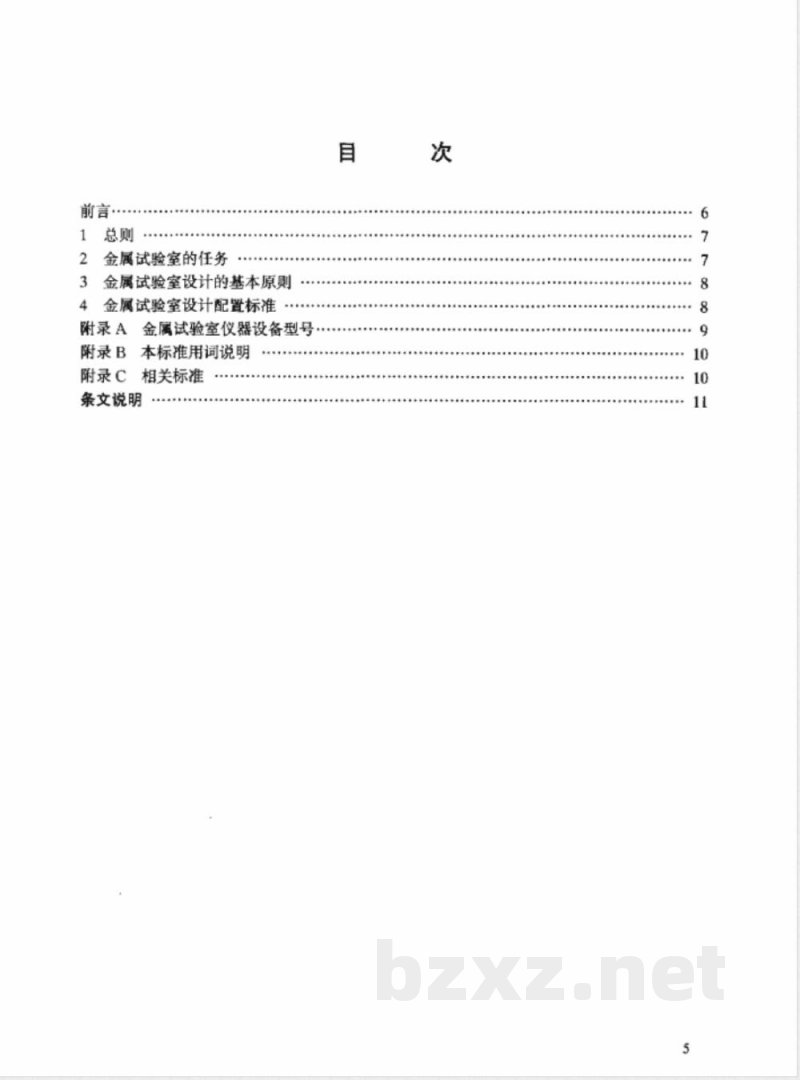

前言·
1总则
2金属试验室的任务
3金属试验室设计的基本原则
4金属试验室设计配置标准
附录A金属试验室仪器设备型号
附录B本标准用词说明
附录C相关标准
条文说明

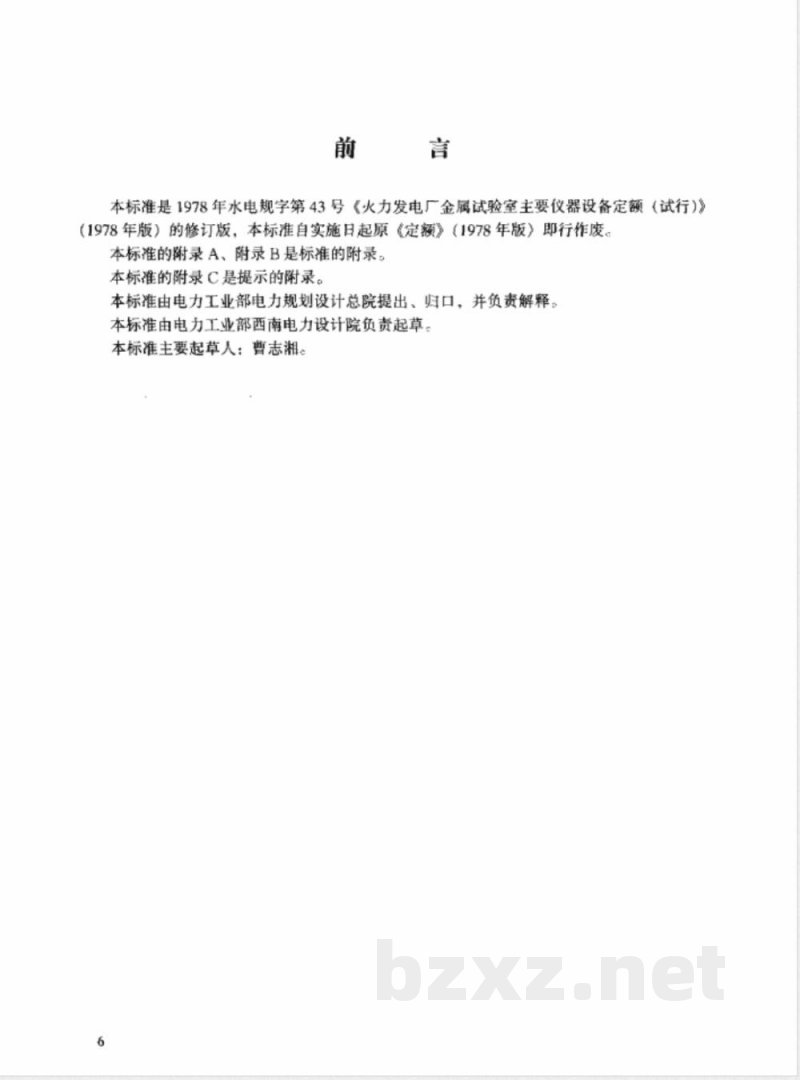

本标准是1978年水电规字第43号《火力发电厂金属试验室主要仪器设备定额（试行）》（1978年版）的修订版，本标准自实施日起原《定额》（1978年版）即行作废本标准的附录A、附录B是标准的附录。本标准的附录C是提示的附录。
本标准由电力工业部电力规划设计总院提出、归口，并负责解释本标准由电力工业部西南电力设计院负责起草。本标准主要起草人：曹志湘。

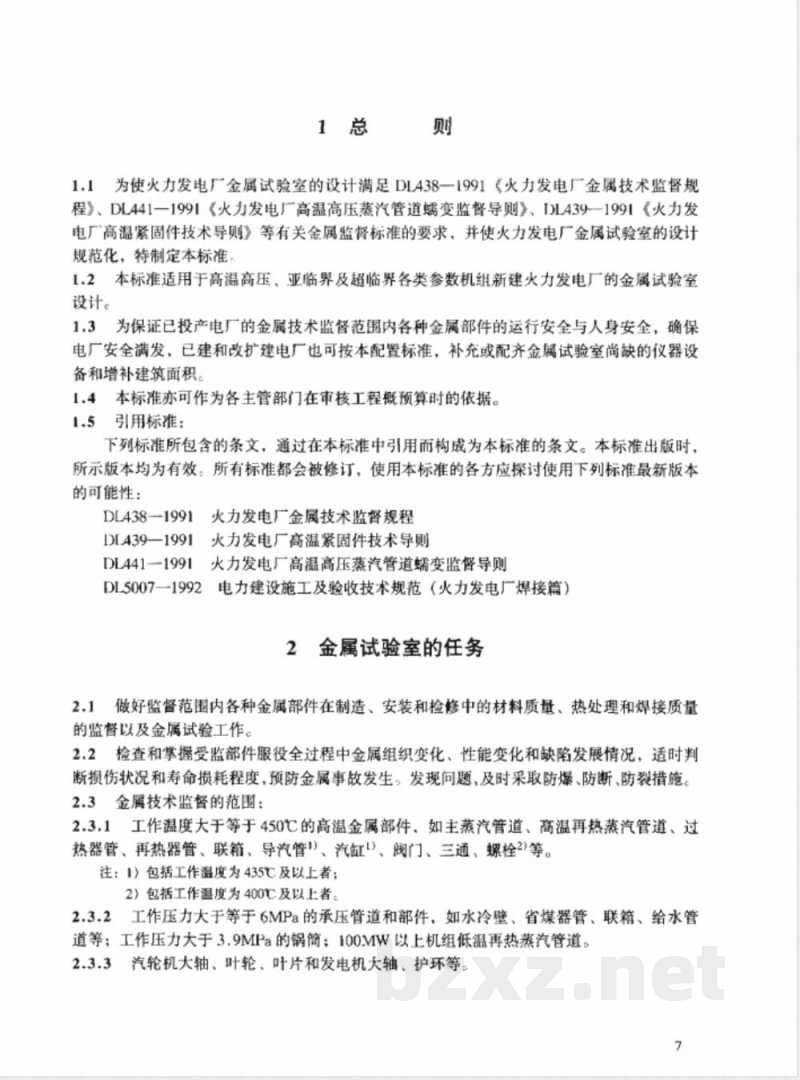

1.1为使火力发电广金属试验室的设计满足DL438一1991火力发电厂金属技术监督规程》、DL441一1991《火力发电广高温高压蒸汽管道端变监督导则》、IL439一1991《火力发电厂高温紧固件技术导则》等有关金属监督标准的要求，并使火力发电广金属试验室的设计规范化，特制定本标准
1.2本标准适用于高温高压、亚临界及超临界各类参数机组新建火力发电厂的金属试验室设计。
1.3为保证已投产电厂的金属技术监督范围内各种金属部件的运行安全与人身安全，确保电厂安全满发，已建和改扩建电厂也可按本配置标准，补充或配齐金属试验室尚缺的仪器设备和增补建筑面积。
1.4本标准亦可作为各主管部门在审核工程概预算时的依据。1.5引用标准：
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效：所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性：
火力发电厂金属技术监督规程
DL438--19912
D[439—1991
火力发电厂高温紧固件技术导则DL441一1991火力发电厂高温高压蒸汽管道端变监督导则DL5007一1992电力建设施工及验收技术规范（火力发电厂焊接篇）2金属试验室的任务
2.1做好监督范围内各种金属部件在制造、安装和检修中的材料质量、热处理和焊接质量的监督以及金属试验工作、
2.2检查和掌握受监部件服役全过程中金属组织变化、性能变化和缺陷发展情况，适时判断损伤状况和寿命损耗程度，预防金属事故发生。发现问题，及时采取防爆、防断、防裂措施。2.3金属技术监督的范围：
2.3.1工作温度大于等于450℃的高温金属部件、如主蒸汽管道、高温再热蒸汽管道、过热器管、再热器管、联箱、导汽管1）、汽缸!》、阀门、三通、螺栓2等。注：1）包括工作温度为435℃及以上者：2）包括工作温度为400C及以上者。2.3.2工作压力大于等于6MPa的承压管道和部件，如水冷壁、省煤器管、联箱、给水管道等；工作压力大于3.9MPa的锅简；100MW以上机组低温再热蒸汽管道。2.3.3汽轮机大轴、叶轮、叶片和发电机大轴、护环等：7
3金属试验室设计的基本原则
3.1本标准规定的金属试验室主要仪器设备应能满足电厂日常金属监督工作的需要。对特殊监督项目或技术要求较高或有害射源，则宜外委或租借设备，例如高温持久强度试验，微量元素分析，Y射线探伤等。
3.2火力发电厂金属试验室主要仪器设备的配置应能满足本厂受监金属下列工作的需要：无损探伤（超声波探伤与测厚、磁力探伤、X射线探伤）；金相分析：
光谱分析；
螨变测量；
材料机械性能试验
3.3金属试验室的仪器设备应符合国家现行有关标准1）的要求，经济实用，立足于使用国内成熟的产品。
注：1）见附录C。
金属试验室设计配置标准
4.1金属试验室仪器设备配置标准：对火力发电厂金属试验室仪器设备的配置，应按电厂参数与机组台数选取，见表4.1。单位：台
表4.1金属试验室仪器设备配置标准超高压、亚临界及以上参数
高浸高压机组
4台及以上
4台以下
4台及以上
4台以下
机组台数
仪器设备名称
台式金相显徽镜
工业X操伤机
超声波探伤仅
超声波测厚仪
避性探伤仪
体视显微
减压式万能材料试验机
大工件金相检查仪
光诺仪
布氏硬度计
格氏硬度计
照相暗室设备(套)3）
端变测量尺(套)1)
演带式硬度计
冲击试验机
注：1）常用的蜡变测蛋尺有蟠变测量钢带尺和外径千分尺两种；蜴变测量钢带尺又称蜴变测量尺或辅变尺。2）包括冲洗、效大、烘干、读片等设备。8
仪器设备型号见附录A。
金属试验室建筑面积配置标准：火力发电厂金属试验室建筑面积的配置，宜按规划容重选取，见表4.2。金属试验室应布置在建筑物的底层。表4.2
金属试验建筑面积配置标准
机组参数及台数
高温高压
超高压、亚临界及
以上参数
注：1）包括库房、照相暗室面积。4台以下
4台及以上
4台以下
4台及以上
2）允许在不超出总建筑面积范围内自由调整。总建筑面积
240~300
260~320
附录A金属试验室仪器设备型号
仪器设备名称
超声波渠伤仪
懿声波测厚仪
工业X探伤机
磁性探伤仪
台式金相显微镜：
体视显微镜
大工件金相检查仪
光谱仪
液压万能材料试验机
布氏硬度计
洛氏硬度计
携带式硬度计
冲击试验机
蜗变测量尺(套)
照相暗室设备(套）
注：1）包括制样设备。
2）配套供照相机，
推荐型号
KS-1020 (KS-80A), CT-23A, CSS 147CSS-149, CTS-30
XXQ-2505，XXQ-3005,XXQ-2005
CY-1000, CYE-3, XK-2
XJG-05, XIL-02A3
C-XTL-2, XTL-12), XJX-I
XH-5002), 601-Z
WX-5，34W(WKX),WKT-6
WAW-500,WE-500，WE-600
HB-3000, HBU-3000, HBUW-3000CSS-144, HR-150D
HLE-800, HRVA-1
JB-300，JB-30B
TLR-D型
端变测景钢带尺
外径千分尺
0~600rmm
包括冲洗、放大、烘干、读片等设备建筑间数2>
（间）
附录B本标准用词说明
B.1执行本标准的条文时，对于要求严格程度的用词说明如下，以便在执行中区别对待。（1）表示很严格，非这样做不可的用词：正面询采用“必须”；
反面词采用“严禁”。
（2）表示严格，在正常情况均应这样傲的用词：正面词采用“应”；
反面词采用“不应”或“不得”。（3）表示允许稍有选择，在条件许可时，首先应这样做的用词：正面词采用“宜”或“可”；
反面词采用“不宜”。
B.2条文中指明应按其他有关标准、规范的规定执行时，其写法为“应按..执行”或“应符合.……要求”。
附录C相关标准
以下列出的为本标准第3.3条中与金属监督测试技术有关的现行标准（规范、规程）：DL5031一1994电力建设施工及验收技术规范（管道篇）电力建设施工及验收技术规范（焊接篇）DL5007—1992
SDJ671983
GB1134—1989
电力建设施工及验收技术规范（管道焊缝超声波检验篇）钢焊缝手工超声波探伤方法和探伤结果的分级JB1152—1981
JB3144—1982
JBI151—1973
JB3965—1985
GB226—1977
GB6394—1986
GB3323-1987
GB228—1987
GB231—1984
锅炉和钢制压力容器对接焊缝超声波探伤锅炉大口径管座角焊缝超声探伤高压无缝钢管超声波探伤
钢制压力容器磁粉探伤
钢的低倍组织及缺陷酸蚀试验法金属平均晶粒测定法
钢熔化焊对接接头射线照相和质量分级金属拉伸试验方法
金属布氏硬度试验方法
GB2106—1980
金属夏比（V形缺口）冲击试验方法（84）电基火字第146号电力建设金相检验导则10
火力发电厂金属试验室仪器
设备及建筑面积配置标准
DL/T5060—1996
条文说明
2金属试验室的任务
3金属试验室设计的基本原则·
4金属试验室设计配置标准.
1.1原《火力发电厂金属试验室仪器设备定额（试行）》（以下简称原《定额》）是水利电力部1978年以水电规字第43号通知形式试行的，试行至今已16年。原定额》已不适应电力工业发展的需要，各单位普遍要求对该《定额》进行修订。为满足DL438一1991《火力发电厂金属技术监督规程》、DL441--1991《火力发电厂高温高压蒸汽管道端变监督导则》、DL439一1991《火力发电厂高温紧固件技术导则》等有关金属监督标准在火力发电厂工程设计中具体实施的要求，特制定本标准。原《定额》对各类电厂统一规定为11种仪器各1台，修订后的标准按电厂机组参数与装机台数，分四类来配置金属试验室役器设备。
1.2随着电力工业的发展，300MW及以上机组将成为电网的主力机组，本标准为与DL5000一1994《火力发电厂设计技术规程》衔接，本条规定本标准适用于高温高压、亚临界、超临界各类机组的新建火力发电厂的金属试验室设计。对于工作温度大于或等于450℃、工作压力大于或等于6MPa各型机组的电厂，当需建立金属试验室时，亦可参照本标准。
1.3根据调查，不少已建电厂的金属试验室仪器设备与建筑面积缺口较大，影响金属监督任务的完成，急需通过技术改造或扩建，补充和配齐不足部分。1.4对金属试验室仪器设备与建筑面积的配置，在工程中争议较多、主管部门审核时尺度不一。本标准按机组参数与台数分为4档，使配置更为合理。2金属试验室的任务
本标准中所指“火力发电厂金属试验室”的含义，是包括火力发电厂的金属监督技术管理与金属监督具体工作的总称。据调查，现有部分电广已将金属监督技术管理与具体金属监督工作分开，前者由金属室负责，后者由专门的技术队伍或车间或检修公司具体操作；也有的电厂将金属试验室划分为二个班组各司其责。由于各电厂机构设置尚未定型，且本标准并不涉及金属试验室的具体分工，敌本标准仍沿用金属试验室的习惯称谓。2.1本条引自DL438-1991《火力发电广金属技术监督规程》中的第2.3.1条。2.2本条参照DL438一-1991《火力发电厂金属技术监督规程》的2.3.2条内容制定。2.3本条引自DL438--1991《火力发电厂金属技术监督规程》中的第2.2.1~2.2.3条内容。
3金属试验室设计的基本原则
本节主要对金属试验室的设计作具体的原则性规定，也是制定第4节配置标准中表4.1、表4.2的依据。
