【公共安全行业标准(GA)】 防火门用闭门器试验方法

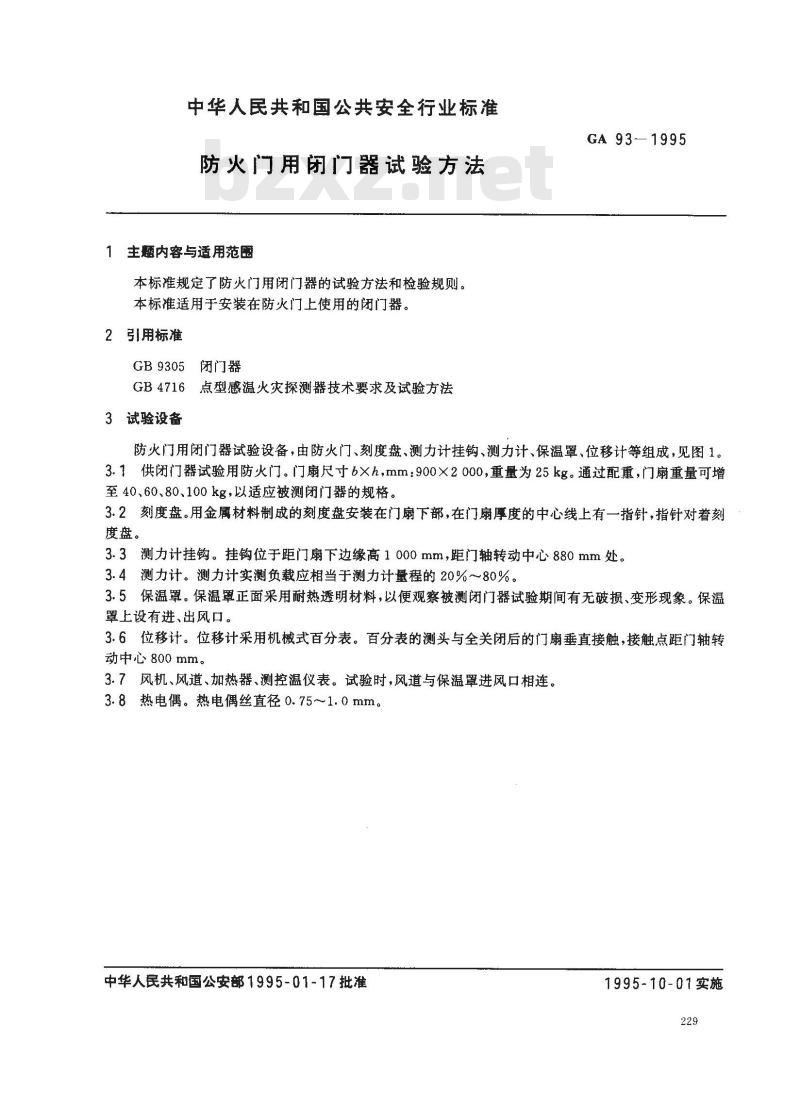

中华人民共和国公共安全行业标准防火门用闭门器试验方法
主题内容与适用范围
本标准规定了防火门用闭门器的试验方法和检验规则。本标准适用于安装在防火门上使用的闭门器。2引用标准
GB9305闭门器
GB4716点型感温火灾探测器技术要求及试验方法3试验设备
GA 93-—1995
防火门用闭门器试验设备，由防火门、刻度盘、测力计挂钩、测力计、保温罩、位移计等组成，见图1。3.1供闭门器试验用防火门。门扇尺寸6×h，mm：900×2000，重量为25kg。通过配重，门扇重量可增至40、60、80、100kg，以适应被测闭门器的规格。3.2刻度盘。用金属材料制成的刻度盘安装在门扇下部，在门扇厚度的中心线上有一指针，指针对着刻度盘。
3.3测力计挂钩。挂钩位于距门扇下边缘高1000mm，距门轴转动中心880mm处。3.4测力计。测力计实测负载应相当于测力计量程的20%～80%。3.5保温罩。保温罩正面采用耐热透明材料，以便观察被测闭门器试验期间有无破损、变形现象。保温罩上设有进、出风口。
3.6位移计。位移计采用机械式百分表。百分表的测头与全关闭后的门扇垂直接触，接触点距门轴转动中心800mm。
3.7风机、风道、加热器、测控温仪表。试验时，风道与保温罩进风口相连。3.8热电偶。热电偶丝直径0.75~1.0mm。中华人民共和国公安部1995-01-17批准1995-10-01实施免费标准bzxz.net
4试验样品
闭门器
保温筑
防火门
位移计
测力计挂钩
测力计
GA93—1995

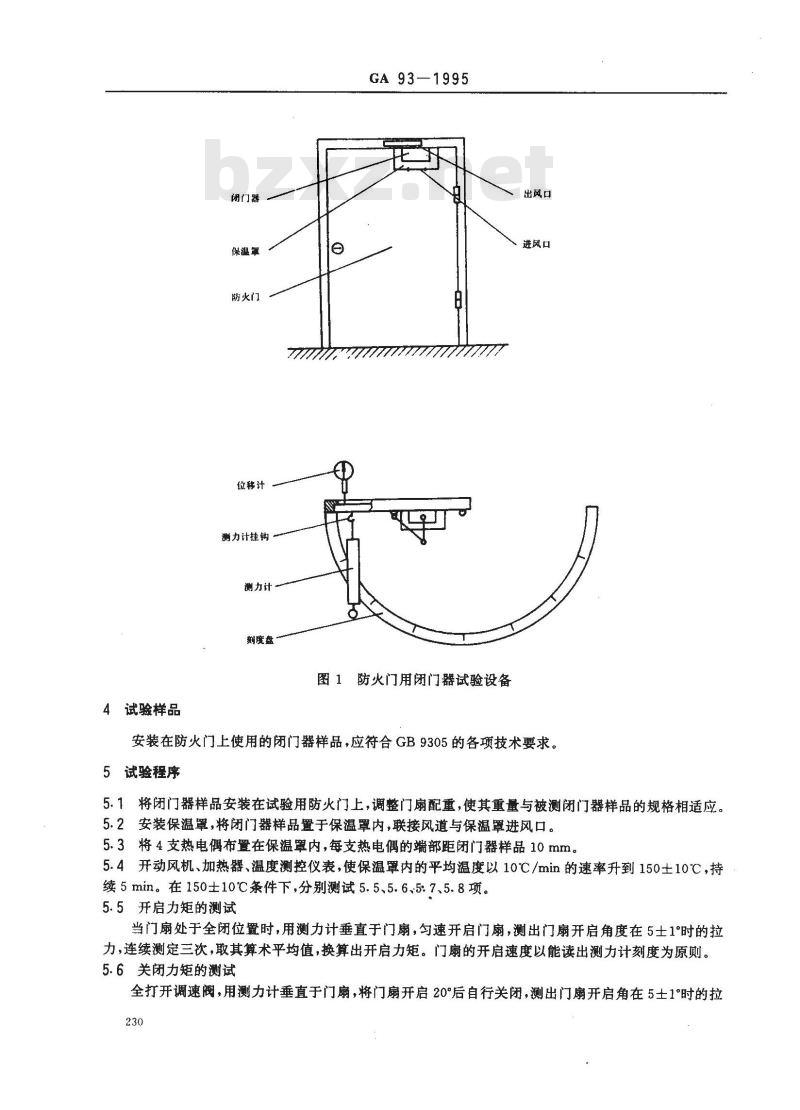

图1防火门用闭门器试验设备
出风口
进风口
安装在防火门上使用的闭门器样品，应符合GB9305的各项技术要求。5试验程序
5.1将闭门器样品安装在试验用防火门上，调整门扇配重，使其重量与被测闭门器样品的规格相适应。5.2安装保温罩，将闭门器样品置于保温罩内，联接风道与保温罩进风口。5.3将4支热电偶布置在保温罩内，每支热电偶的端部距闭门器样品10mm，5.4开动风机、加热器、温度测控仪表，使保温罩内的平均温度以10℃/min的速率升到150土10℃，持续5min。在150±10℃条件下，分别测试5.5、5.6、5.7、5.8项。5.5开启力矩的测试
当门扇处于全闭位置时，用测力计垂直于门扇，匀速开启门扇，测出门扇开启角度在5士1°时的拉力，连续测定三次，取其算术平均值，换算出开启力矩。门扇的开启速度以能读出测力计刻度为原则。5.6关闭力矩的测试
全打开调速阀，用测力计垂直于门扇，将门扇开启20°后自行关闭，测出门扇开启角在5士1°时的拉230
GA 93—1995

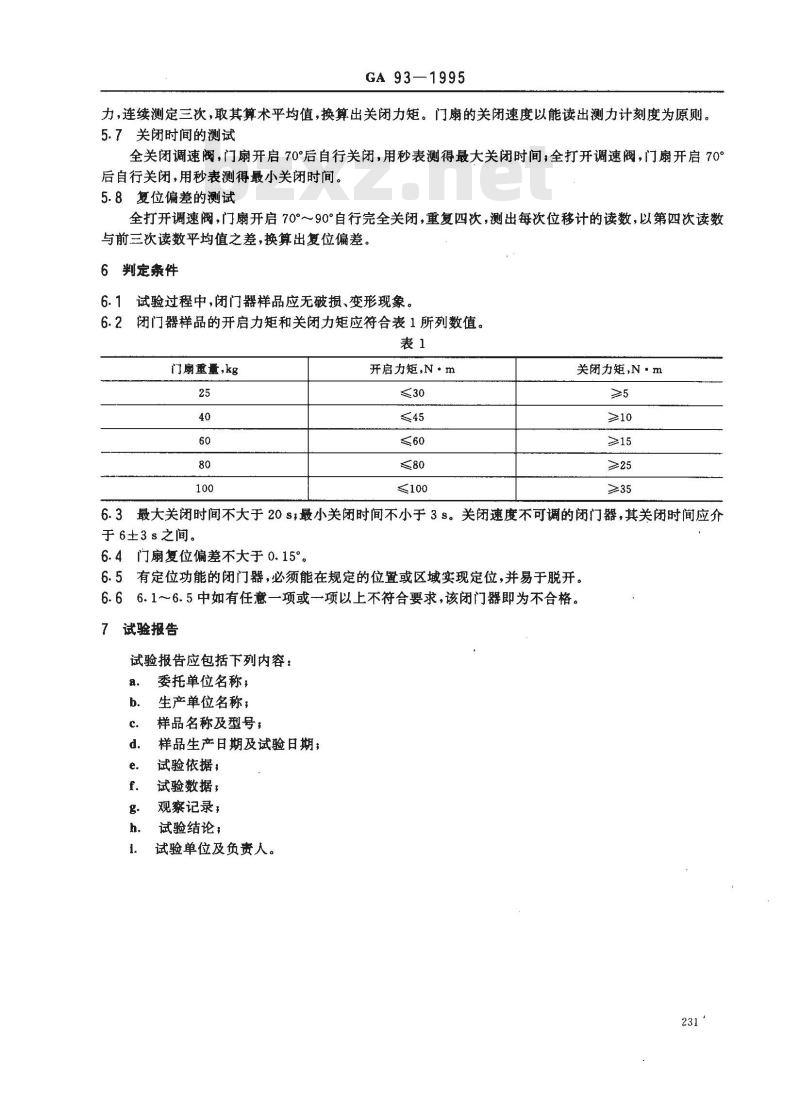

力，连续测定三次，取其算术平均值，换算出关闭力矩。门扇的关闭速度以能读出测力计刻度为原则。5.7关闭时间的测试
全关闭调速阀，门扇开启70°后自行关闭，用秒表测得最大关闭时间，全打开调速阀，门扇开启70°后自行关闭，用秒表测得最小关闭时间。5.8复位偏差的测试
全打开调速阀，门扇开启70°～90°自行完全关闭，重复四次，测出每次位移计的读数，以第四次读数与前三次读数平均值之差，换算出复位偏差。6判定条件
6.1试验过程中，闭门器样品应无破损、变形现象。6.2闭门器样品的开启力矩和关闭力矩应符合表1所列数值。表1
门扇重量,kg
开启力矩,N·m
关闭力矩,N·m
6.3最大关闭时间不大于20s;最小关闭时间不小于3s。关闭速度不可调的闭门器，其关闭时间应介于6±3s之间。
6.4门扇复位偏差不大于0.15°。6.5有定位功能的闭门器，必须能在规定的位置或区域实现定位，并易于脱开。6.66.1～6.5中如有任意一项或一项以上不符合要求，该闭门器即为不合格。试验报告
试验报告应包括下列内容：
委托单位名称，
生产单位名称；
样品名称及型号；
样品生产日期及试验日期；
试验依据；
试验数据；
观察记录，
试验结论；
试验单位及负责人。
GA93—1995

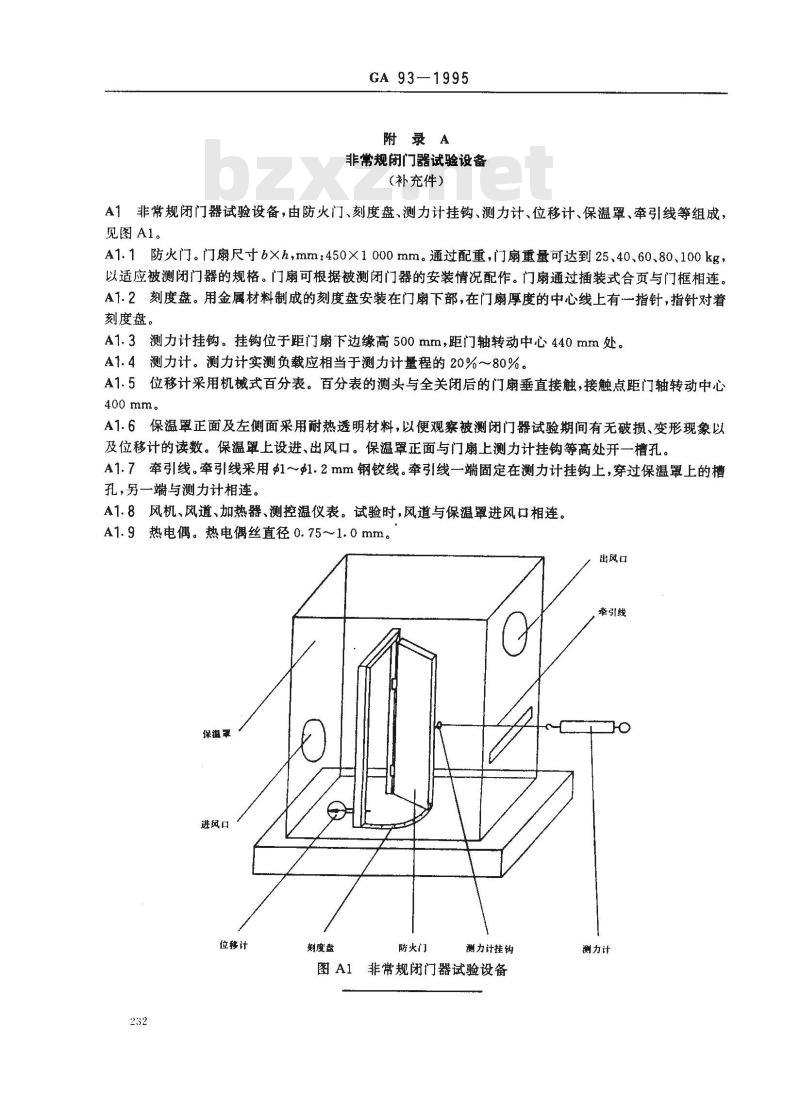

附录A
非常规闭门器试验设备
(补充件）
A1非常规闭门器试验设备，由防火门、刻度盘、测力计挂钩、测力计、位移计、保温罩、牵引线等组成，见图A1。
A1.1防火门。门扇尺寸b×h，mm：450×1000mm。通过配重，门扇重量可达到25、40.60、80、100kg以适应被测闭门器的规格。门扇可根据被测闭门器的安装情况配作。门扇通过插装式合页与门框相连。A1.2刻度盘。用金属材料制成的刻度盘安装在门扇下部，在门扇厚度的中心线上有一指针，指针对着刻度盘。
A1.3测力计挂钩。挂钩位于距门扇下边缘高500mm，距门轴转动中心440mm处。A1.4测力计。测力计实测负载应相当于测力计量程的20%~～80%。A1.5位移计采用机械式百分表。百分表的测头与全关闭后的门扇垂直接触，接触点距门轴转动中心400mm。
A1.6保温罩正面及左侧面采用耐热透明材料，以便观察被测闭门器试验期间有无破损、变形现象以及位移计的读数。保温罩上设进、出风口。保温罩正面与门扇上测力计挂钩等高处开一槽孔。A1.7牵引线。牵引线采用1～1.2mm钢铰线。牵引线一端固定在测力计挂钩上，穿过保温罩上的槽孔，另一端与测力计相连。
A1.8风机、风道、加热器、测控温仪表。试验时，风道与保温罩进风口相连。A1.9热电偶。热电偶丝直径0.75～1.0mm。出风口
牵引线
保温工
进风口
位移计
刻度盘
防火门
测力计挂钩
图A1非常规闭门器试验设备
测力计

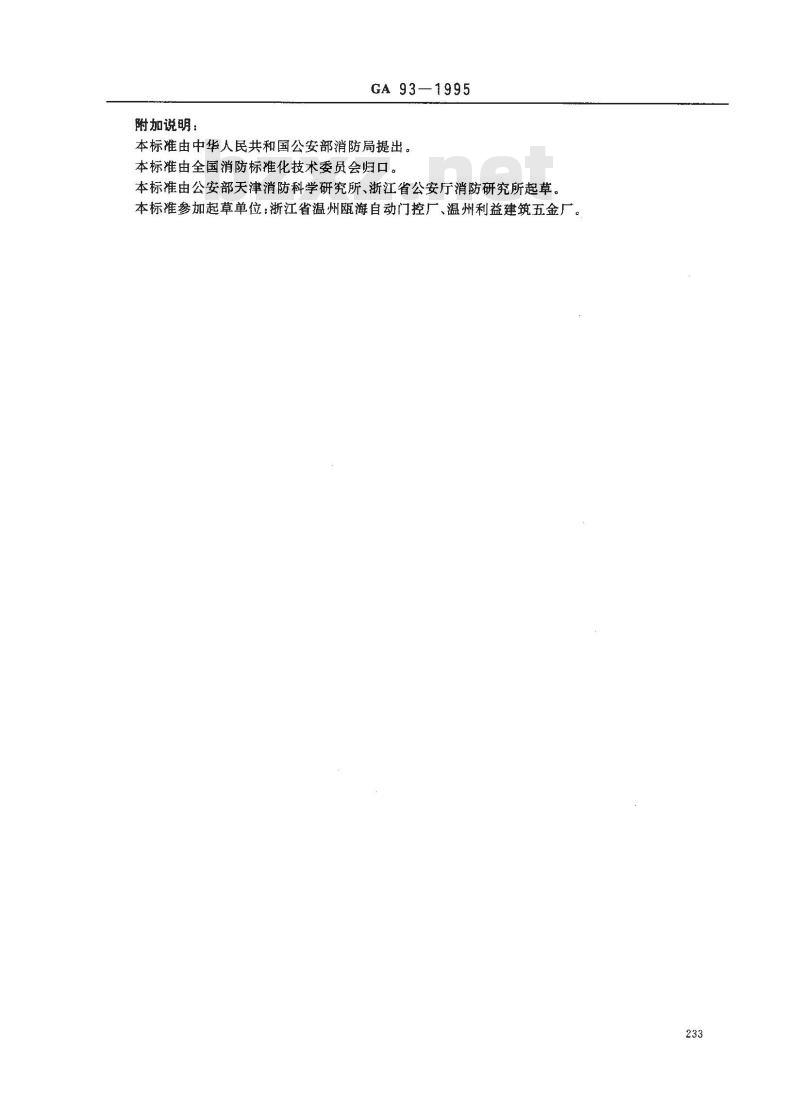

附加说明：
GA93—1995
本标准由中华人民共和国公安部消防局提出。本标准由全国消防标准化技术委员会归口。本标准由公安部天津消防科学研究所、浙江省公安厅消防研究所起草。本标准参加起草单位：浙江省温州瓯海自动门控厂、温州利益建筑五金厂。233
