【公共安全行业标准(GA)】 低温单式空调机

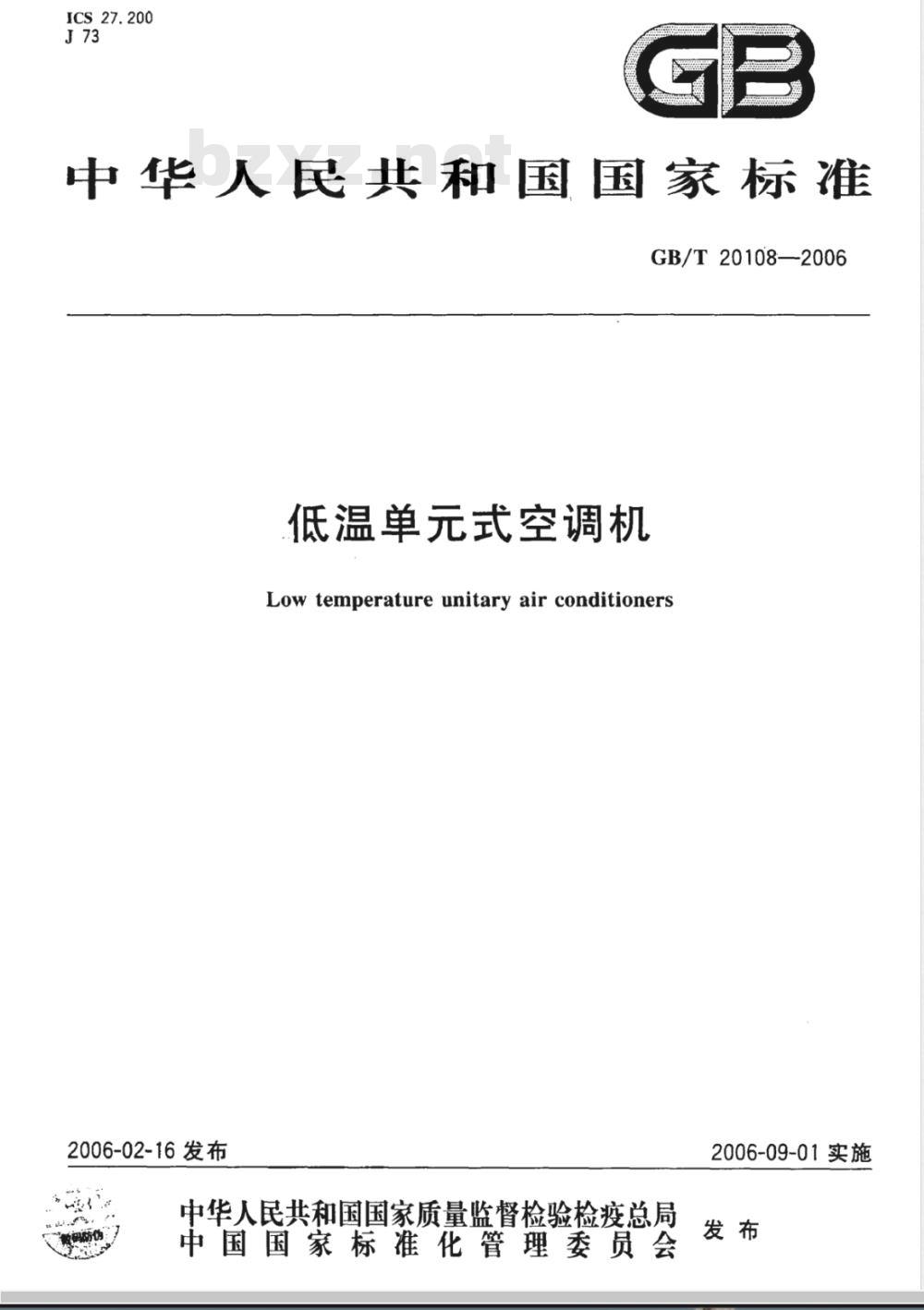

ICS.27.200
中华人民共和国国家标准
GB/T20108—2006
低温单元式空调机
Low temperature unitary air conditioners2006-02-16发布
数码防伪：
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-09-01实施

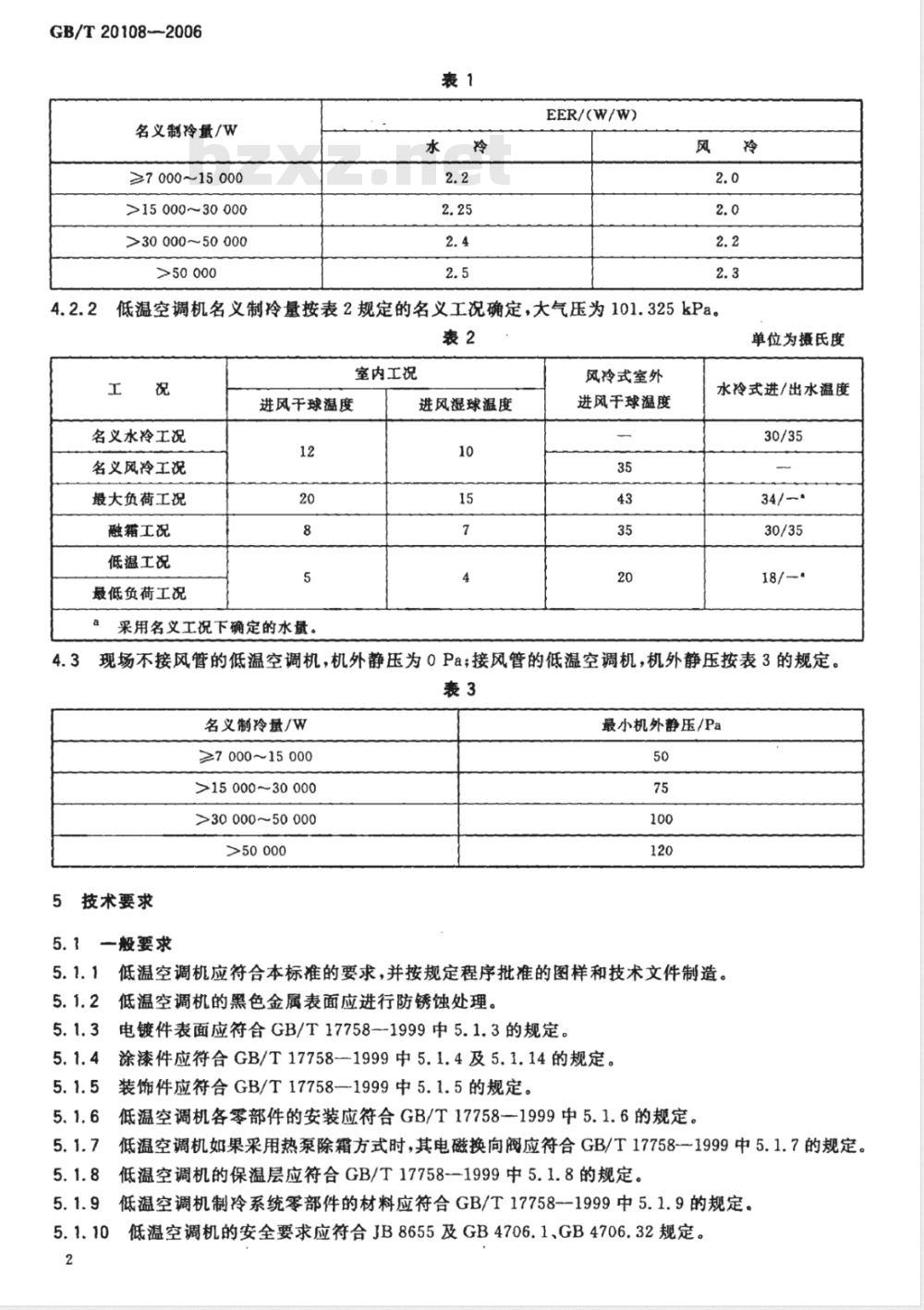

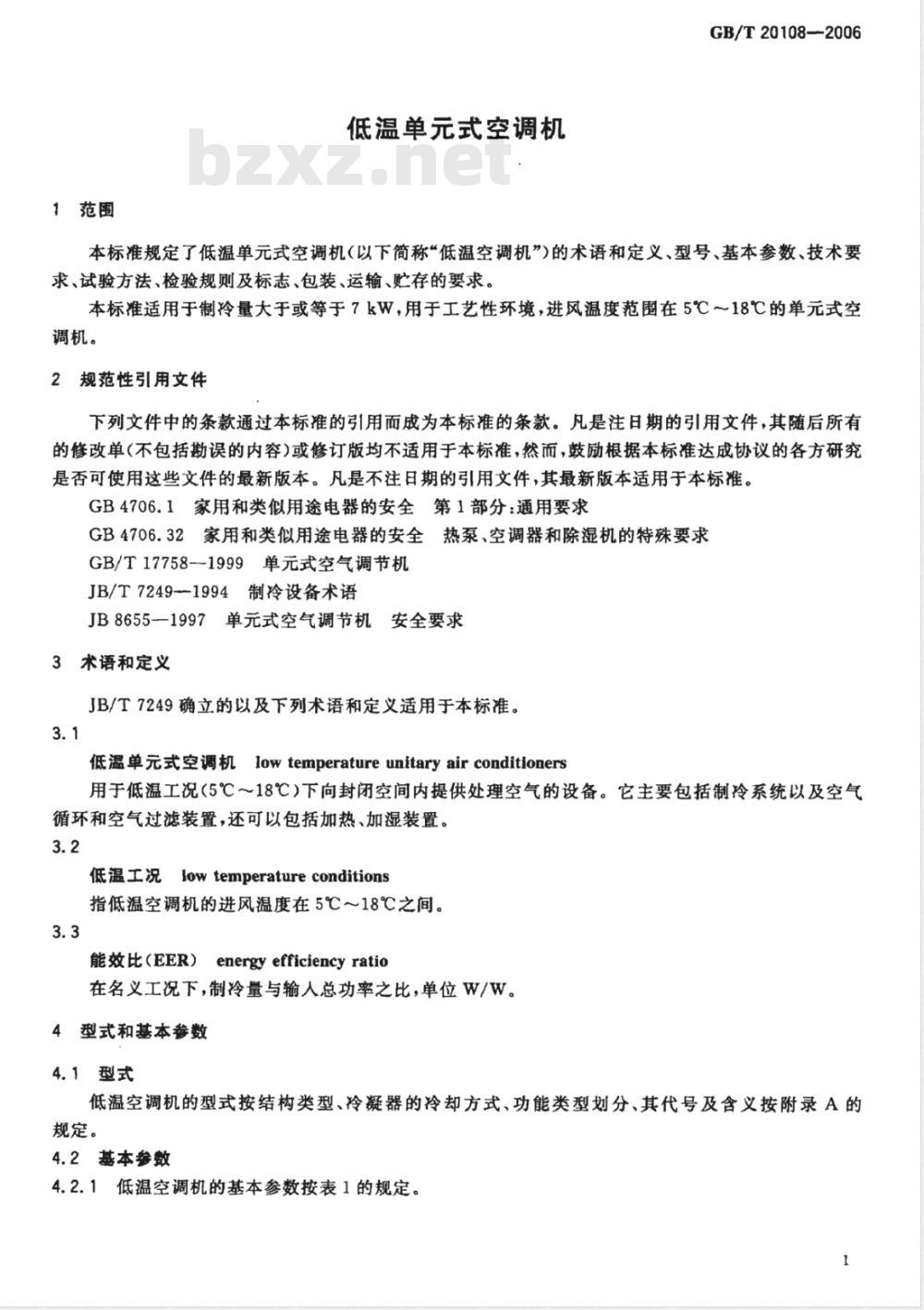

GB/T20108-2006
名义制冷量/W
≥7 000 ~15 000
>15000~30000
>30000~50000
>50 000
EER/(W/W)
低温空调机名义制冷量按表2规定的名义工况确定，大气压为101.325kPa。表2
名义水冷工况
名义风冷工况
最大负荷工况
融霜工况
低温工况
最低负荷工况
室内工况
进风干球温度
采用名义工况下确定的水量。
进风湿球温度
风冷式室外
进风干球温度
单位为摄氏度
水冷式进/出水温度
4.3现场不接风管的低温空调机，机外静压为0Pa；接风管的低温空调机，机外静压按表3的规定。表3
名义制冷量/W
≥7 000~15 000
>15000~30000
>30000~50000
>50 000
5技术要求
一般要求
最小机外静压/Pa
低温空调机应符合本标准的要求，并按规定程序批准的图样和技术文件制造。低温空调机的黑色金属表面应进行防锈蚀处理。5.1.3
电镀件表面应符合GB/T17758-1999中5.1.3的规定，5.1.4

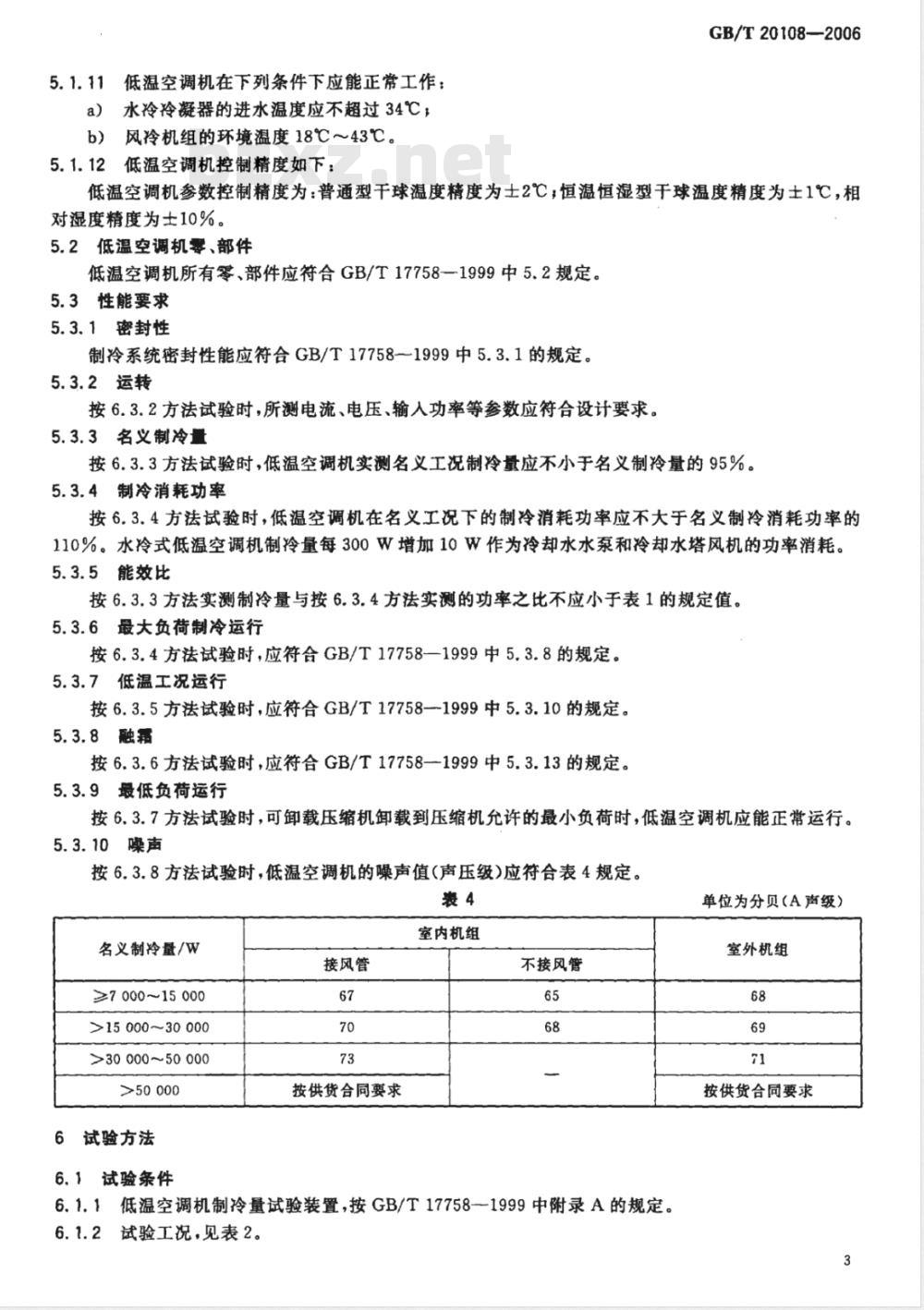

涂漆件应符合GB/T17758-1999中5.1.4及5.1.14的规定。装饰件应符合GB/T17758一1999中5.1.5的规定。低温空调机各零部件的安装应符合GB/T17758-1999中5.1.6的规定。低温空调机如果采用热泵除霜方式时，其电磁换向阀应符合GB/T17758~1999中5.1.7的规定。低温空调机的保温层应符合GB/T17758--1999中5.1.8的规定。低温空调机制冷系统零部件的材料应符合GB/T17758--1999中5.1.9的规定。低温空调机的安全要求应符合JB8655及GB4706.1、GB4706.32规定。5.1.11低温空调机在下列条件下应能正常工作：a）水冷冷凝器的进水温度应不超过34℃，b）风冷机组的环境温度18℃～43℃。5.1.12低温空调机控制精度如下：GB/T20108—2006
低温空调机参数控制精度为：普通型干球温度精度为士2℃；恒温恒湿型于球温度精度为士1℃，相对湿度精度为士10%。
5.2低温空调机零、部件
低温空调机所有零、部件应符合GB/T17758一1999中5.2规定。5.3性能要求
5.3.1密封性
制冷系统密封性能应符合GB/T17758一1999中5.3.1的规定。5.3.2运转
按6.3.2方法试验时，所测电流、电压、输人功率等参数应符合设计要求。5.3.3名义制冷量
按6.3.3方法试验时，低温空调机实测名义工况制冷量应不小于名义制冷量的95%。5.3.4制冷消耗功率
按6.3.4方法试验时，低温空调机在名义工况下的制冷消耗功率应不大于名义制冷消耗功率的110%。水冷式低温空调机制冷量每300W增加10W作为冷却水水泵和冷却水塔风机的功率消耗。5.3.5能效比
按6.3.3方法实测制冷量与按6.3.4方法实测的功率之比不应小于表1的规定值。5.3.6最大负荷制冷运行
按6.3.4方法试验时，应符合GB/T17758—1999中5.3.8的规定。5.3.7低温工况运行
按6.3.5方法试验时，应符合GB/T17758-1999中5.3.10的规定。5.3.8融霜
按6.3.6方法试验时，应符合GB/T17758—1999中5.3.13的规定。5.3.9最低负荷运行
按6.3.7方法试验时，可卸载压缩机卸载到压缩机允许的最小负荷时，低温空调机应能正常运行。5.3.10噪声
按6.3.8方法试验时，低温空调机的噪声值(声压级)应符合表4规定。表4
名义制冷量/W
≥7000~15000
>15000~30000bzxz.net
>30 000~50 000
>50 000
6试验方法
6.1试验条件
接风管
按供货合同要求
室内机组
不接风管
6.1.1低温空调机制冷量试验装置，按GB/T177581999中附录A的规定。6.1.2试验工况，见表2。
单位为分贝（A声级）
室外机组
按供货合同要求
GB/T20108—2006
仪器仪表的型式及精度，按GB/T17758-1999中6.1.3的规定。6.1.3
低温空调机进行制冷量试验时，试验工况参数的读数允差按GB/T17758—1999中6.1.4的规定。6.1.41
6.1.5低温空调机进行融霜、最低负荷运行工况考核和低温试验时，试验工况参数的读数允差按GB/T17758—1999中6.1.5的规定。6.2试验的一般要求
试验的一般要求按GB/T17758一1999中6.2的规定。6.3试验方法
制冷系统密封性能试验，按GB/T17758--1999中6.3.1的规定。6.3.1
运转试验，按GB/T177581999中6.3.2的规定。制冷量试验，按6.1.1规定的方法和表2规定的名义制冷工况进行试验。制冷消耗功率试验，按6.3.3方法测定制冷量同时，测试低温空调机的输人功率、电流。6.3.4
低温工况试验，按表2规定的低温工况，及按GB/T17758一1999中6.3.10的规定进行。融霜试验，按表2规定的融霜工况，及按GB/T17758一1999中6.3.13的规定进行。最低负荷运行工况，按表2规定的最低负荷运行工况稳定后连续运行1h；然后停机3min（此时电压上升不超过3%），再启动运行1h。6.3.8
噪声试验，按GB/T17758-1999中6.3.14的规定进行。电镀件盐筹试验，按GB/T17758一1999中6.3.15的规定进行。6.3.10涂漆件的漆膜附着力试验，按GB/T17758—1999中6.3.16的规定进行。7
检验规则
出厂检验
每台机均应做出厂检验，检验项目按表5的规定。表5
检验项目
一般检查
绝缘电阻
介电强度
泄漏电流
接地电阻
防触电保护
制冷系统密封性
制冷量
制冷消耗功率
能效比
最大负荷制冷
出厂检验
抽样检验型式检验
技术要求
GB/T17758-1999中8.1
GB/T17758—1999中8.2
JB8655
试验方法
JB8655
GB/T17758-—1999中5.3.15GB/T17758—1999中6.3.15.3.2
6.3.3、6.3.4
检验项目
低温工况
最低负荷运行
电镀件盐雾试验
涂漆件的漆膜附着力
出厂检验
表5(续）
抽样检验！型式检验
注：“√”为应做项目，“一”为不做项目。7.2抽样检验
技术要求
GB/T20108—2006
试验方法
7.2.1低温空调机应从出厂检验合格的产品中抽样，检验项目和试验方法按表5的规定。7.2.2低温空调机抽样检验的工况按表2规定。7.2.3抽样方法按GB/T17758—1999中7.2.3的规定。7.3型式试验
7.3.1新产品或者定型产品作重大改进，第一台产品应该作型式试验，检验项目按表5的规定。7.3.2型式试验时间不应少于试验方法中规定的时间，运行时如有故障在故障排除后应重新检验。8标志、包装、运输及贮存
按GB/T17758一1999中第8章的规定。GB/T20108—2006
A.1空调机的型号规定
A.2型号示例
附录A
(资料性附录）
低温单元式空调机型号表示方式风冷机的压缩机放置位置，N表示在室内，W表示在室外名义制冷量kW
冷凝器散热类型，“F”表示风冷型，水冷不表示-DH恒温恒湿式型低温单元式空调机,DL单冷型低温单元式空调机名义制冷量为20kW的，水冷单冷型低温单元式空调机型号：DL20。a）
b）名义制冷量为12kW的，压缩机置于室内机，风冷恒温恒湿型低温单元式空调机型号：DHF12N。
GB/T20108-2006
中华人民共
国家标准
低温单元式空调机
GB/T 20108--2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数11千字
2006年6月第一版2006年6月第一次印刷*
书号：155066·1-27626
由本社发行中心调换
如有印装差错
版权专有
侵权必究
举报电话：（010)68533533
900080102
