中国船舶工业总公司部标准
CB1010-90
外螺纹不锈钢截止阀
1990-02-25发布
中国船舶工业总公司发布
1990-12-01实施
中国船舶工业总公司部标准
外螺纹不锈钢截止阀
主题内容与适用范围
CB 1010-90
分类号：U52
代替CB1010-82
本标准规定了外螺纹不锈钢截止阀（以下简称截止阀）的产品分类和技术要求。本标准适用于水下产品管路系统。引用标准
GB600船舶管路阀件通用技术条件船舶管路附件的标志
GB3032
3产品分类
截止阀型式规定如下：
A型——直通截止阅
B型—直角截止阀
截止阀基本参数按表1。
公称压力PN
公称通径DN
6、10
载止阀的结构尺寸按图1～图4和表2。中国船舶工业总公司1990-02-25批准适用介质
蒸馏水、饮水，淡水
蒸馏水
饮水、淡水
1990-12-01实施bzxZ.net
版手尺寸S

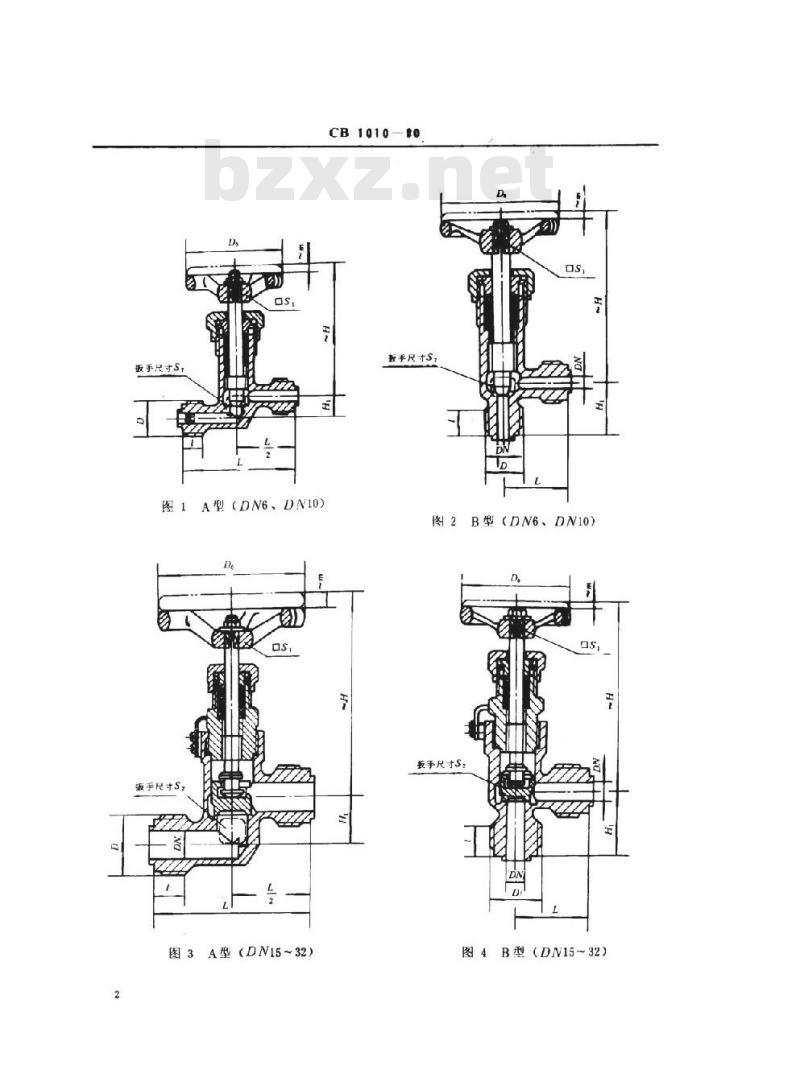

图1A型（DN6、DN10）
派手尺寸S，
图3A型（DN15~32）
CB1010-0
新手尺寸S
图2B型（DN6、DN10)
扳手尺寸S：
图4B型（DN15~32）
外形尺寸
截止阀的标记示例
CB1010-90
螺纹接头
M36×2
M39×2
M48×2
M56×2
M36×2
M39×2
M48×2
M56×2
扳手尺寸
公称压力X6.4MPa，公称通径为6mm的A型外螺纹不锈钢截止阅：截止彻A64006CB1010—90
公称压力为2.5MPa，公称通径为32mm的B型外螺纹不锈钢截止阀：截止阀B25032CB1010—90
技术要求和试验方法
截止阀的技术要求按GB600的规定。截止阀的主要零件材料按表3。
零作名称
阀体、阀盖、阀盘
蒸饲水·
饮水、淡水
不锈钢
不锈钢
紫铜板
饮用水垫片
油浸麻或油浸棉
ICri8NigTi
YiCr18NigSe
质量，kg
标准号
GB1220—84
GB1220-84
GB2040—80
GB4807—84
CB1010-90
截止阅的试验规则和方法按GB
3600中第4~5章中的规定。
5检验规则
截止阀的检验规则按GB600中第2章的规定。6标志和包装
截止阀的标志按GB3032。
截止阀的包装按GB600中第8.2~8.7条的规定。附加说明：
本标准由中国船舶工业总公司603所提出。本标准由武昌造船归口。
本标准由江西船用阀门厂负责起草。本标准主要起草人王立龙。
