【航空工业行业标准(HB)】 飞机变压整流器通用规范

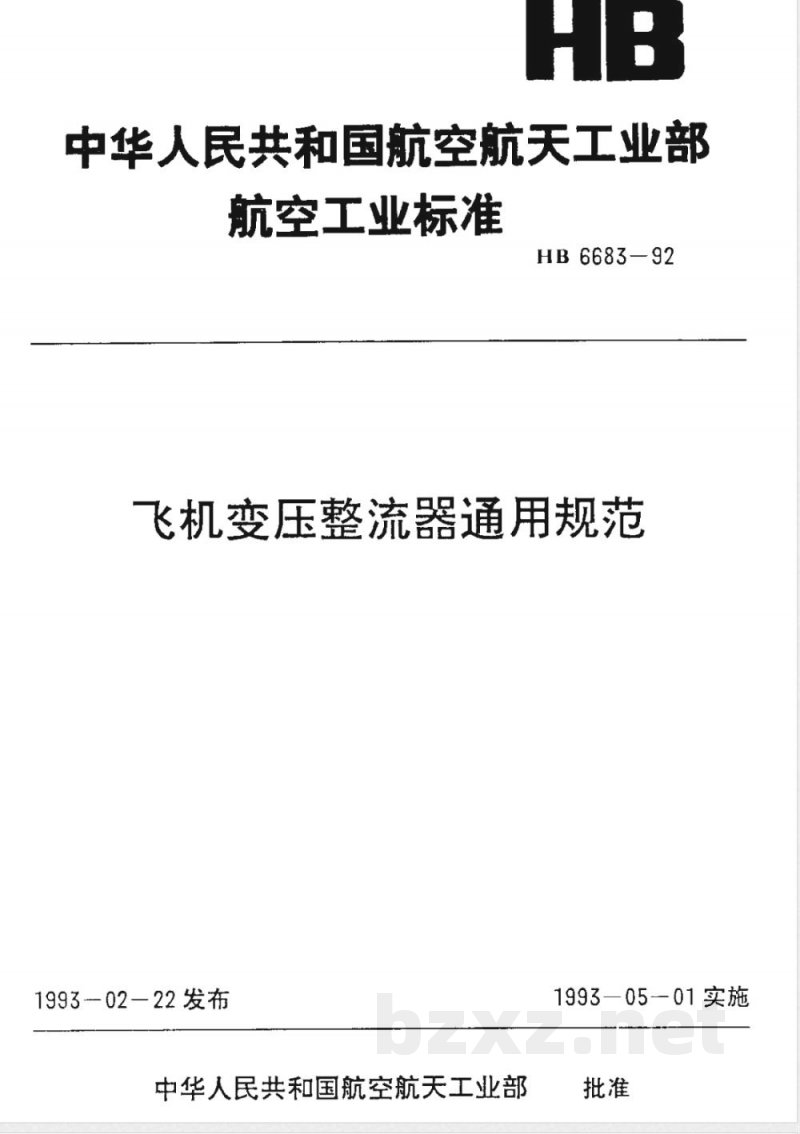

中华人民共和国航空航天工业部航空工业标准
HB 6683-92
飞机变压整流器通用规范
199302—22 发布　
中华人民共和国航空航天工业部1993—0501实施

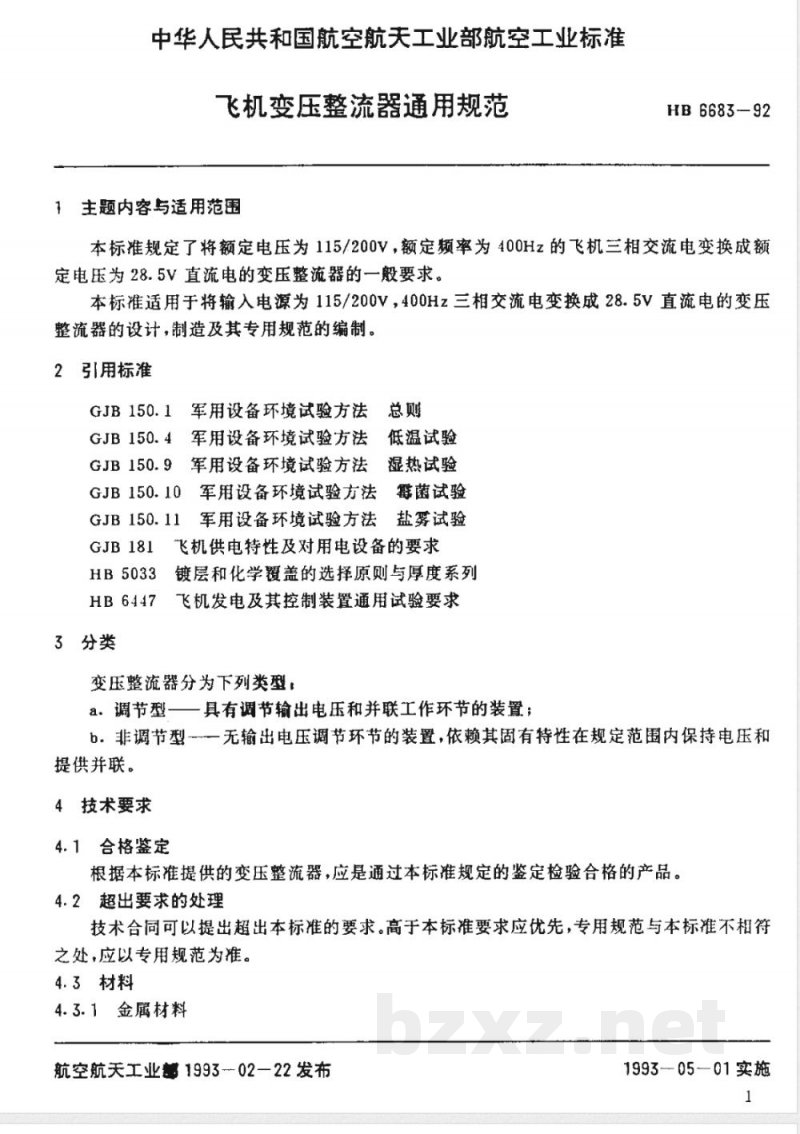

中华人民共和国航空航天工业部航空工业标准飞机变压整流器通用规范
1主题内容与适用范
HB 6683-92
本标准规定了将额定电压为115/200V，额定频率为400Hz的飞机三相交流电变换成额定电压为28.5V直流电的变压整流器的一般要求。本标准适用于将输入电源为115/200V，400Hz三相交流电变换成28.5V直流电的变压整流器的设计，制造及其专用规范的编制。2引用标准
GJB150.1军用设备环境试验方法总则GJB150.4军用设备环境试验方法低温试验GJB150.9军用设备环境试验方法湿热试验GJB150.10军用设备环境试验方法鑫菌试验GJB 150.11
军用设备环境试验方法盐雾试验GJB 181
HB 5033
HB6447
3分类
飞机供电特性及对用电设备的要求镀层和化学覆盖的选择原则与厚度系列飞机发电及其控制装置通用试验要求变压整流器分为下列类型
a.调节型一一具有调节输出电压和并联工作环节的装置；b。非调节型一无输出电压调节环节的装置，依赖其固有特性在规定范围内保持电压和提供并联。
4技术要求
4.1合格鉴定
根据本标准提供的变压整流器，应是通过本标准规定的鉴定检验合格的产品。4.2超出要求的处理
技术合同可以提出超出本标准的要求。高于本标准要求应优先，专用规范与本标准不相符之处，应以专用规范为推。
4.3材料
4.3.1金属材料
航空航天工业等1993--02—22发布1993—05—01实施

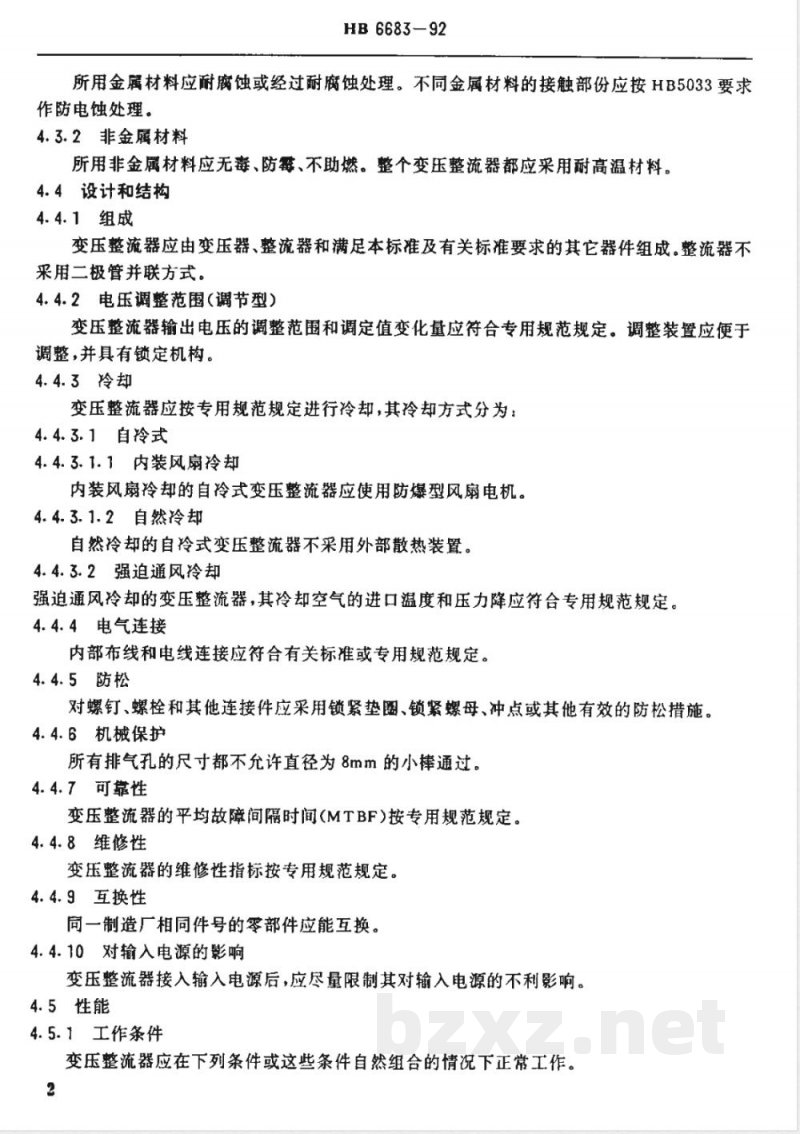

HB 6683-92
所用金属材料应耐腐蚀或经过耐腐蚀处理。不同金属材料的接触部份应按HB5033要求作防电蚀处理。
4.3.2非金属材料
所用非金属材料应无毒、防霉、不助燃。整个变压整流器都应采用耐高温材料。4.4设计和结构
4.4.1组成
变压整流器应由变压器、整流器和满足本标准及有关标准要求的其它器件组成。整流器不采用二极管并联方式。
4.4.2电压调整范围（调节型）
变压整流器输出电压的调整范围和调定值变化量应符合专用规范规定。调整装置应便于调整，并具有锁定机构。
4.4.3冷却
变压整流器应按专用规范规定进行冷却，其冷却方式分为4.4.3.1自冷式
4.4.3.1.1内装风扇冷却
内装风扇冷却的自冷式变压整流器应使用防爆型风扇电机。4.4.3.1.2自然冷却
自然冷却的自冷式变压整流器不采用外部散热装置。4.4.3.2强迫通风冷却
强追通风冷却的变压整流器，其冷却空气的进口温度和压力降应符合专用规范规定。4.4.4电气连接
内部布线和电线连接应符合有关标准或专用规范规定。4.4.5防松
对螺钉、螺栓和其他连接件应采用锁紧垫圈、锁紧螺母、冲点或其他有效的防松措施。4.4.6机械保护
所有排气孔的尺寸都不允许直径为8mm的小棒通过。4.4.7可靠性
变压整流器的平均故障间隔时间(MTBF）按专用规范规定。4.4.8维修性
变压整流器的维修性指标按专用规范规定。4.4.9互换性
同一制造厂相同件号的零部件应能互换。4.4.10对输入电源的影响
变压整流器接入输入电源后，应尽量限制其对输入电源的不利影响。4.5性能
4.5.1工作条件
变压整流器应在下列条件或这些条件自然组合的情况下正常工作。2
HB6683-92

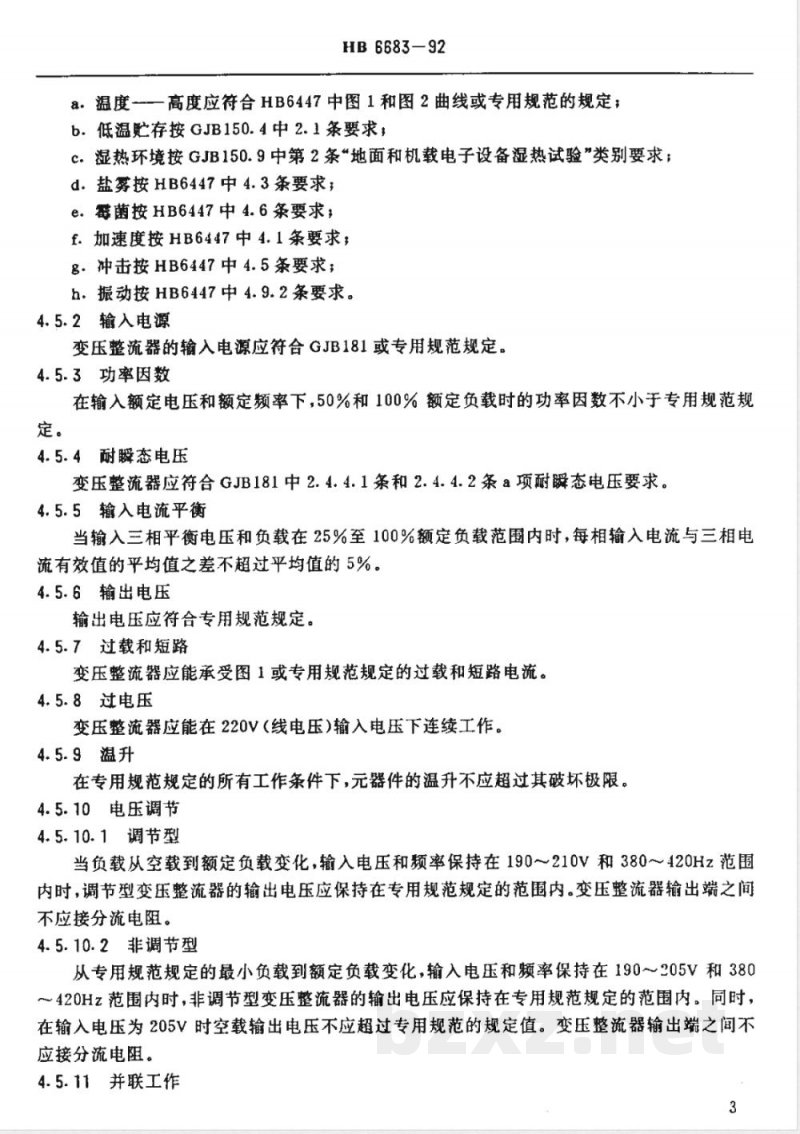

a.温度-高度应符合HB6447中图1和图2曲线或专用规范的规定；b.低温贮存按GJB150.4中2.1条要求，C.湿热环境按GJB150.9中第2条“地面和机载电子设备湿热试验”类别要求；d.盐雾按HB6447中4.3条要求
e．露菌按HB6447中4.6条要求；f.加速度按HB6447中4.1条要求；g.冲击按HB6447中4.5条要求；
h.振动按HB6447中4.9.2条要求。4.5.2输入电源
变压整流器的输入电源应符合GJB181或专用规范规定。4.5.3功率因数
在输入额定电压和额定频率下，50%和100%额定负载时的功率因数不小于专用规范规定。
4.5.4耐瞬态电压
变压整流器应符合GJB181中2.4.4.1条和2.4.4.2条a项耐瞬态电压要求。4.5.5输入电流平衡wwW.bzxz.Net
当输入三相平衡电压和负载在25%至100%额定负载范围内时，每相输入电流与三相电流有效值的平均值之差不超过平均值的5%。4.5.6输出电压
输出电压应符合专用规范规定。4.5.7过载和短路
变压整流器应能承受图1或专用规范规定的过载和短路电流。4.5.8过电压
变压整流器应能在220V（线电压）输入电压下连续工作。4.5.9温升
在专用规范规定的所有工作条件下，元器件的温升不应超过其破坏极限。4.5.10电压调节
4.5.10.1调节型
当负载从空载到额定负载变化，输入电压和频率保持在190~210V和380~420Hz范围内时，调节型变压整流器的输出电压应保持在专用规范规定的范围内。变压整流器输出端之间不应接分流电阻。
4.5.10.2非调节型
从专用规范规定的最小负载到额定负载变化，输入电压和频率保持在190～205V和380～420Hz范围内时，非调节型变压整流器的输出电压应保持在专用规范规定的范围内。同时，在输入电压为205V时空载输出电压不应超过专用规范的规定值。变压整流器输出端之间不应接分流电阻。
4.5.11并联工作
4.5.11.1调节型

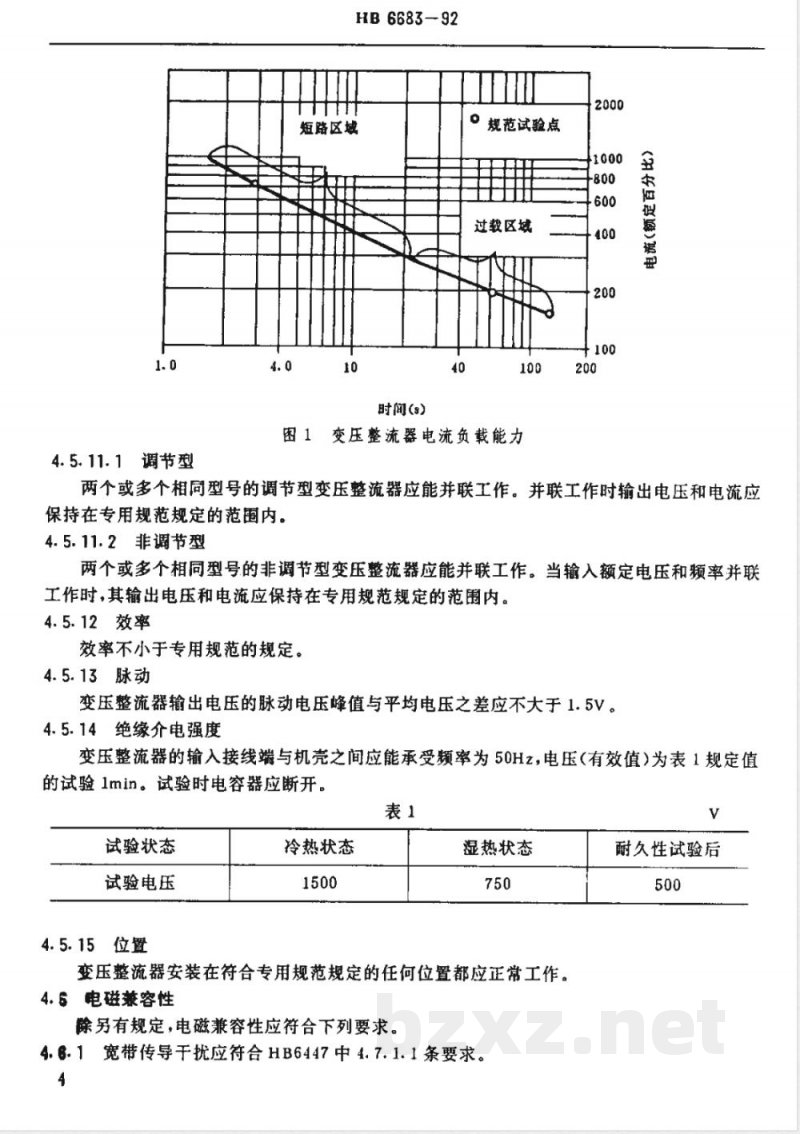

HB 6683-92
短路区域
。规范试验点
过载区域
时间(g)
变压整流器电流负载能力
两个或多个相同型号的调节型变压整流器应能并联工作。并联工作时输出电压和电流应保持在专用规范规定的范围内。4.5.11.2非调节型
两个或多个相同型号的非调节型变压整流器应能并联工作。当输入额定电压和频率并联工作时，其输出电压和电流应保持在专用规范规定的范围内。4.5.12效率
效率不小于专用规范的规定。
4.5.13脉动
变压整流器输出电压的脉动电压峰值与平均电压之差应不大于1.5V。4.5.14绝缘介电强度
变压整流器的输入接线端与机壳之间应能承受频率为50Hz，电压(有效值）为表1规定值的试验lmin。试验时电容器应断开。表1
试验状态
试验电压
4.5.15位置
冷热状态
湿热状态
变压整流器安装在符合专用规范规定的任何位置都应正常工作。4.6电磁兼容性
除另有规定，电磁兼容性应符合下列要求。4.6.1宽带传导于扰应符合HB6447中4.7.1.1条要求。4
耐久性试验后
HB 6683-92
4.6.2宽带辐射干扰应符合HB6447中4.7.1.2条要求。4.6.3调节型变压整流器电磁敏感度应符合HB6447中4.7.2条要求。4.7质（重）、安装及外形尺寸
变压整流器的质量（重量）、安装及外形尺寸应符合专用规范规定。4.8制造质置及外观
4.8.1变压整流器的零件和部件均应精细制造，应特别注意焊接的整洁和焊透性及去除零件的毛刺和锐边，铆接应牢固，紧固件应不松动总装后应无浮散的焊料、金属碎片及其他多余物。
4.8.2外观
变压整流器表面应无裂纹、压伤、锈蚀、漆层脱落及其他缺陷。4.9耐久性
变压整流器经500h耐久性试验后，输出电压和绝缘介电强度应符合4.5.10条和4.5.14条要求。
5试验方法
5.1试验条件
5.1.1试验的标准大气条件
凡对试验场所的气压和温度未作规定时，试验条件按GJB150.1中3.1.1条规定进行。5.1.2仲裁试验的标准大气条件
若试验场所的气压和温度与5.1.1条规定相差很大，明显影响试验结果，则试验条件按GJB150.1中3.1.2条规定进行。
5.1.3仪器仪表和测试装置的精度测试变压整流器电气性能的仪器仪表精度由专用规范规定：环境试验的仪器仪表和测试装置精度应符合GJB150.1中3.3条规定。5.1.4性能测试
除另有规定，本标准中所述性能测试是指试验开始5min和产品达到温度稳定时的测试值。试验温度的稳定应符合GJB150.1中3.4条规定。5.2产品检查
检查变压整流器的制造质量、外观、质量（重量）、安装及外形尺寸和标志，应分别符合4.8条、4.7条和7.1条要求。
5.3电压调节
5.3.1室温额定频率下的电压调节5.3.1.1调节型
在空载25%、50%、75%和100%额定负载，190、200和210V输入电压及400Hz频率等条件下测量输出电压，应符合4.5.10.1条要求。5.3.1.2非调节型
在输入电压和频率分别为205V和400Hz及空载和规定的最小负载下测量输出电压，然5
HB 6683-92
后在额定负载和输入电压190V，频率400Hz条件下测量输出电压，应符合4.5.10.2条要求。5.3.2各种环境温度下的电压调节下列每一温度条件下，输出电压均应符合4.5.10条要求。5.3.2.1室温下的电压调节
5.3.2.1.1在输入电压190V，赖率分别为380、420Hz时，负载从空载到额定负载，记录足够的数据以便准确描绘电压调节曲线。5.3.2.1.2在输入电压200V，频率分别为380、420Hz时，重复5.3.2.1.1条试验。5.3.2.1.3在输入电压210V（非调节型为205V），频率分别为380、420Hz时重复5.3.2.1.1条试验。
5.3.2.1.4在空载条件下，当频率分别为380、420Hz时，将输入电压从190V逐渐变化到210V，然后再还原，记录输入电压为190.210V时的输出电压值。5.3.2.1.5在50%额定负载条件下重复5.3.2.1.4条试验。5.3.2.1.6在100%额定负载条件下重复5.3.2.1.4条试验。注：5.3.2.1.4条至5.3.2.1.6承仅对调节型变压整流器进行试验，5.3.2.2低温贮存及低温下的电压调节在一55℃的环境温度下保持24h后重复5.3.2.1条试验。变压整流器在此温度下满载连续工作到温度稳定后开始测试。5.3.2.3高温下的电压调节
变压整流器在专用规范规定的高温下重复5.3.2.1条试验。在此温度下满载连续工作到温度稳定后开始测试。
5.4绝缘介电强度
用频率为50Hz，功率不小于0.5KVA的试验电源在变压整流器的输入接线端与机壳之间施加4.5.14条规定的电压值历时1min，绝缘不应被击穿，表面无闪络。试验时电容器应断开。
5.5输人电流平衡
当三相输入电压的最高与最低相电压之差不大于1V时，测量三相电流，应符合4.5.5条要求。
5.6效率
将输入电压和率调到200V和400Hz，变压整流器在额定负载下予热30min后，分别测量50%和100%额定负载下的效率，应符合4.5.12条要求。5.7频率影响
在输入电压和频率保持在210V（非调节型为205V）和400Hz的条件下测量变压整流器在空载和规定的最小负载下的输出电压。然后接上额定负载，使输入电压保持在190V，分别测量频率为380、420Hz时的输出电压，应符合4.5.10条要求。5.8并联工作
5.8.1将二台相同型号变压整流器接一共同负载，然后以25%的递增量将负载从空载增加到总额定负载，分别测量两台变压整流器的输出电压和电流，应符合4.5.11条要求。6
HB6683-92
5.8.2将三台相同型号变压整流器接一共同负载，然后将负载调到三台变压整流器总额定负载的三分之二，再将其中一台变压整流器的输入和输出断开后，分别测量余下二台变压整流器的输出电压和电流，应符合4.5.11条要求。5.9过载和短路
5.9.1过载
当输入电压和频率为190V和380Hz时，分别在150%额定负载电流下试验2min和200%额定负载电流下试验1min，每种过载重复三次，每次过载前变压整流器应在额定负载下运行至温度稳定。试验结束后，输出电压应符合4.5.6条要求。5.9.2短路
当输入电压和频率为200V和400Hz时，变压整流器在750%额定负载电流下试验3S。本试验重复三次，每次短路试验前，变压整流器应在额定负载下运行至温度稳定。试验结束后，输出电压应符合4.5.6条要求。
5.10电磁兼容性
5.10.1宽带传导干扰
宽带传导干扰试验按HB6447中4.7.1.1条规定，在输入额定电压和额定频率条件下，分别测量空载和额定负载时输入和输出的传导干扰，应符合本标准4.6.1条要求。5.10.2宽带辐射于扰
宽带辐射于扰试验按HB6447中4.7.1.2条规定，在输入额定电压和额定频率条件下，分别测量空载和额定负载时的宽带辐射干扰，应符合本标准4.6.2条要求。5.10.3电磁敏感度
调节型变压整流器的电磁敏感度试验按HB6447中4.7.2条规定，在输入额定电压和额定频率条件下，分别测量空载和额定负载时的电磁敏感度，应符合本标准4.6.3条要求。5.11脉动
输出端的电压脉动分别在空载、50%和100%额定负载下测量。其结果均应符合4.5.13条要求。
5.12耐久性
5.12.1变压整流器应在专用规范规定的工作条件下工作500h。对内装风扇冷却的变压整流器，在500h工作中，每工作24h应断开电源一次，每次断电时间为5min。试验时用热电偶监测变压器、整流器、风扇电机机身和轴承（若使用风扇电机）的温度，以确定最高温度。完成耐久性试验后按5.3.1条和5.4条试验，应符合4.9条要求。5.12.2对内装风扇冷却的变压整流器，在完成5.12.1条试验后，还应让风扇电机按5.12.1条每24h断开电源一次的规定再单独工作1000h。其工作的环境温度应取在使风扇电机轴承保持其在500h耐久性试验中所达到的最高稳定温度时的值。试验结束后，风扇电机和轴承不应损坏。
5. 13 环境
5.13.1温度-—高度
一般要求按HB6447中4.4.1条规定执行。7
5.13.1.1自冷却产品
5.13.1.1.1最高温度高度
HB 6683—92
试验方法按HB6447中4.4.2.1.1条进行。试验结束时按本标准5.3.1条进行性能测试。5.13.1.1.2最低温度—高度
试验方法按HB6447中4，4.2.1.2条进行。试验结束时按本标准5.3.1条进行性能测试。5.13.1.2强迫通风冷却产品
5.13.1.2.1最高温度—高度
试验方法按HB6447中4.4.2.2.1条进行。试验结束时按本标准5.3.1条进行性能测试。5.13.1.2.2最低温度——高度
试验方法按HB6447中4.4.2.2.2条进行。试验结束时按本标准5.3.1条进行性能测试。5.13.2振动
试验方法按HB6447中4.9.2条进行。试验结束后按本标准5.3.1条进行性能测试。5.13.3冲击
按HB6447中4.5条规定分别进行基本设计试验和坠撞安全试验。每项试验结束后均按本标准5.3.1条进行性能测试。
5.13.4加速度
按HB6447中4.1.1条和4.1.2条规定分别进行性能试验和结构试验。结构试验后按本标准5.3.1条进行性能测试。
5.13.5湿热
试验方法按GJB150.9中4.1条进行。其中初始检查按GJB150.1中3.5.2条和本标准5.3.1条进行。中间检测按专用规范规定进行。试验结束后按下列内容和顺序检验。a.外观检查：
b.按本标准5.3.1条进行性能试验c.按本标推5.4条作绝缘介电强度试验。5.13.6霉菌
试验方法按HB6447中4.6条规定进行。试验件不进行清活处理。初始检测按GJB150.10中4.2.3条和本标准5.3.1条进行。试验结束后按下列内容和顺序进行最后检测。a.按GJB150.10中4.3.1条和4.3.2条以及专用规范要求检查霉菌生长情况b.按本标准5.3.1条进行性能测试。5.13.7盐雾
试验方法按HB6447中4.3条规定进行。其中初始检测按GJB150.11中4.2条和本标准5.3.1条进行。试验结束后按专用规范规定进行外观检查，并按初始检测的要求和方法进行性能测试。
5.14过电压
将输入电压和频率分别调到220V（线电压）和400Hz，在额定负载下工作7h，用热电偶测量元器件的温度，应不超过其破坏极限。5.15功率因数
HB 6683-92
将输入电压和频率分别调到200V和400Hz，在额定负载下予热30min后，分别测量50%和100%额定负载下的功率因数，应符合4.5.3条规定。5.16 耐瞬态电压
在输入电压和频率分别为200V和400Hz时，于空载和额定负载下按4.5.4条要求进行耐瞬态电压试验。试验结束后按本标准5.3.1条和5.11条进行测试。5. 17可靠性
变压整流器的可靠性试验按专用规范规定进行。6检验规则
6.1检验责任
除另有规定，承制方应负责完成本标准规定的各项检验。检验记录应保持完整。6.2检验分类
变压整流器检验分类如下：
a.鉴定检验：
b。质量一致性检验。
6.2.1鉴定检验
6.2.1.1鉴定检验样件包括三台按专用规范和图样研制的变压整流器。6.2.1.2若试验不在订购方的试验室进行，应向订购方提供下列物品：a。三份符合有关规定的试验报告；b.试验过的样件。
6.2.1.3鉴定检验包括第五章所述全部检验。除另有规定，试验应按表2的顺序进行。当变压整流器的设计、工艺或材料有重大改变后，或者长期停产后再恢复生产时，均应按本标准进行鉴定检验。
检验项目
产品检查
室温额定频率下的电压调节
绝缘介电强度
频率影响
鉴定检验
质量一致性检验
验收检验定期检验
(A组）
(C组）
检验项目
过电压
功率因数
耐瞬态电压
并联工作
过载和短路
输入电流平衡
各种环境温度下的电压调节
电磁兼容性
耐久性
温度-
加速度
可靠性
HB 6683—92
续表2
注，表2中\V号表示要做该项试验，\N01、N02、N03”表示试验件编号，6.2.2质量一致性检验
质量一致性检验包括下列内容：a.验收检验(A 组)；
b.定期检验(C 组)
6.2.2.1验收检验
鉴定检验
质量一致性检验
验收检验定期检验
(A组)
(C组）
