【航空工业行业标准(HB)】 军用飞机新机试飞技术文件和报告编写要求

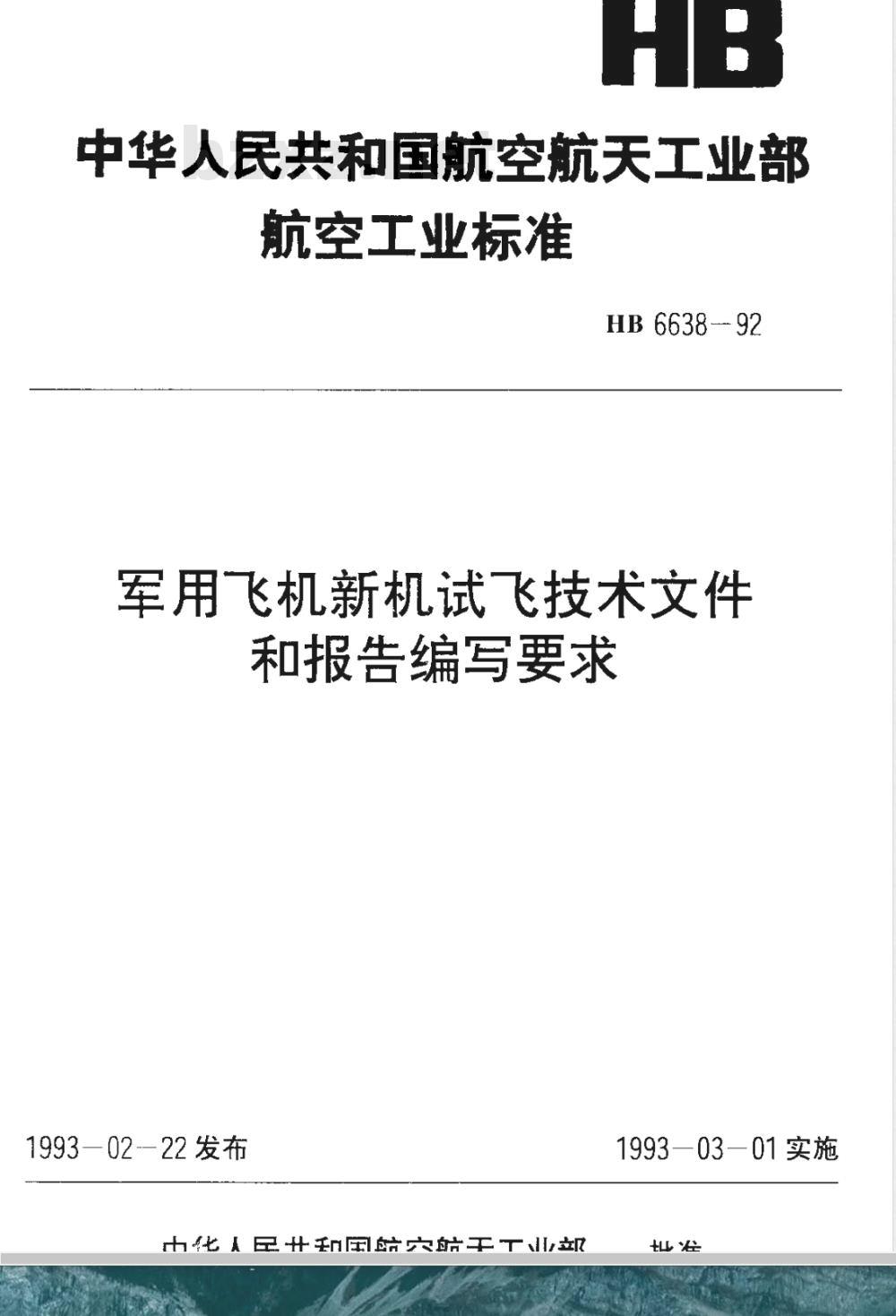

中华人民共和国航空航天工业部航空工业标准
HB 6638 - 92
军用飞机新机试飞技术文件
和报告编写要求
1993-02--22发布
中纯牛国销六部
1993—03—01实施

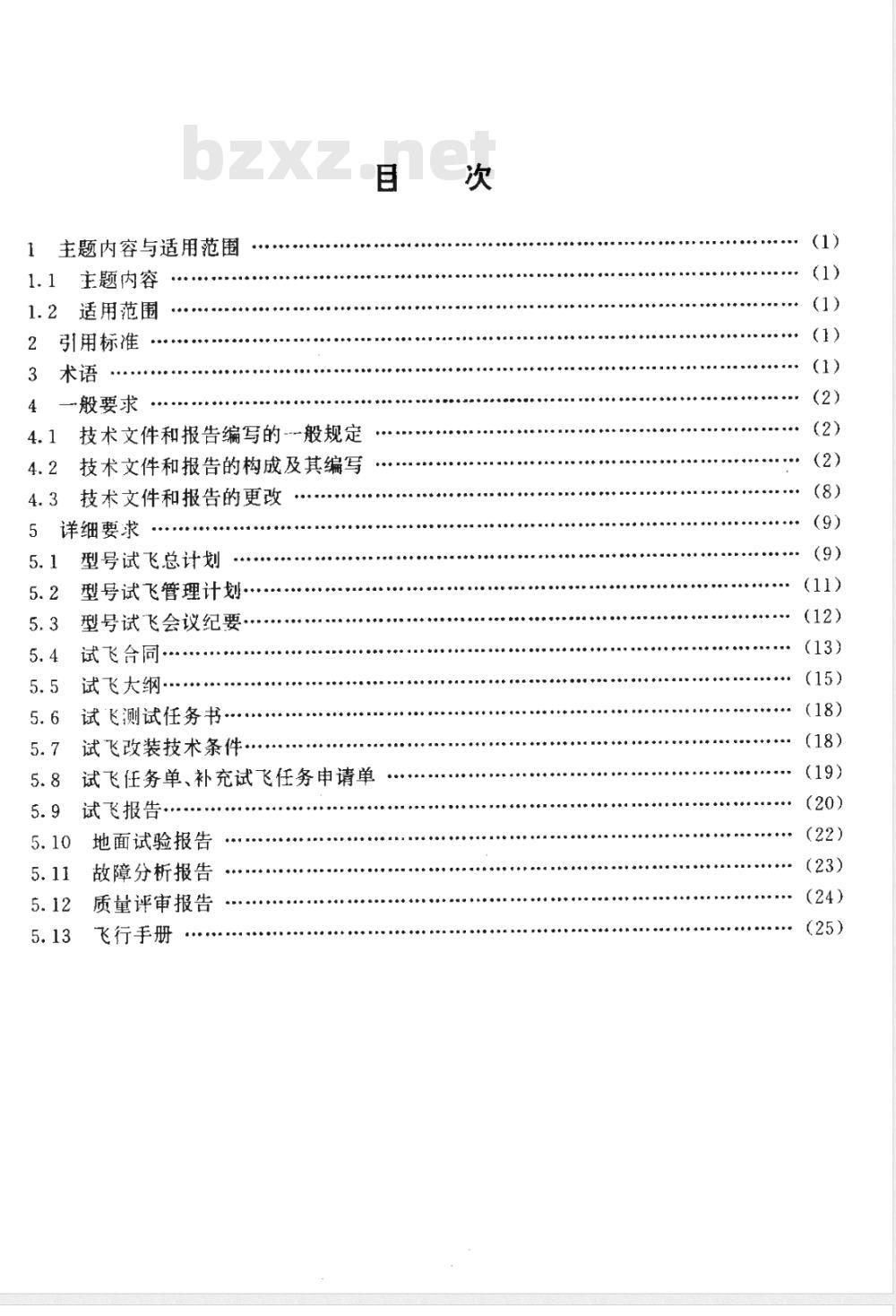

1主题内容与适用范围
1.1　主题内容
1.2适用范围
引用标准
一般要求
4.1技术文件和报告编写的-般规定4.2技术文件和报告的构成及其编写4.3技术文件和报告的更改
5详细要求
型号试飞总计划
型号试飞管理计划·
型号试飞会议纪要
5.4试飞合同·
5.5试飞大纲
试飞测试任务书
试飞改装技术条件
试飞任务单、补充试飞任务申请单试飞报告
地面试验报告
故障分析报告
质量评审报告
飞行手册
(25）

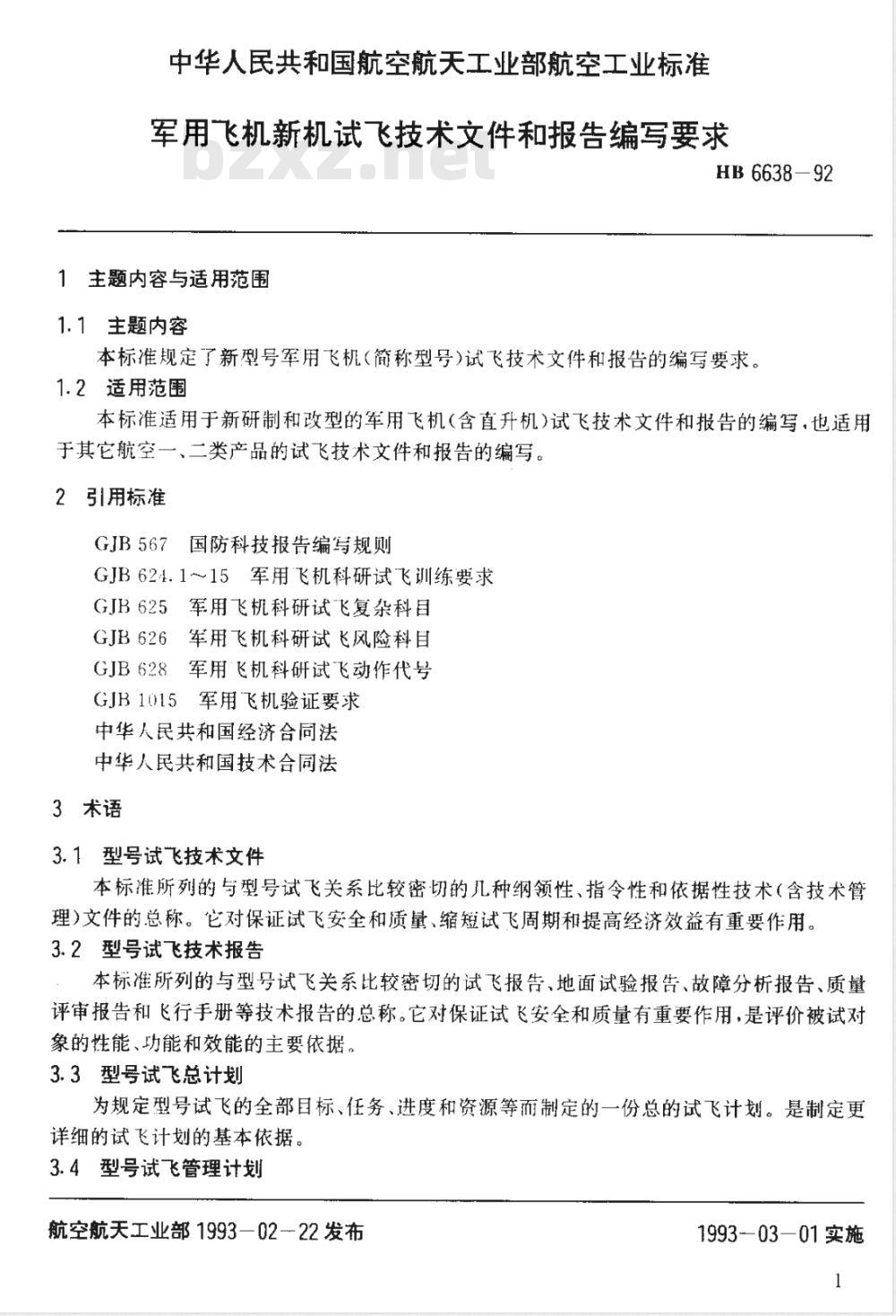

中华人民共和国航空航天工业部航空工业标准军用飞机新机试飞技术文件和报告编写要求HB 6638-92
1 主题内容与适用范围
1. 1主题内容
本标准规定了新型号军用飞机（简称型号)试飞技术文件和报告的编写要求。1.2适用范围
本标准适用于新研制和改型的军用飞机（含直升机）试飞技术文件和报告的编写，也适用于其它航空一、二类产品的试飞技术文件和报告的编写。2引用标准
GJB567国防科技报告编写规则
GJB624.1~～15军用飞机科研试飞训练要求GJB625军用飞机科研试飞复杂科目GJB626军用飞机科研试飞风险科目GJB628军用飞机科研试飞动作代号GJB1015军用飞机验证要求
中华人民共和国经济合同法
中华人民共和国技术合同法
3术语
3.1型号试飞技术文件
本标准所列的与型号试飞关系比较密切的儿种纲领性、指令性和依据性技术（含技术管理)文件的总称。它对保证试飞安全和质量、缩短试飞周期和提高经济效益有重要作用。3.2型号试飞技术报告
本标准所列的与型号试飞关系比较密切的试飞报告、地面试验报告、故障分析报告、质量评审报告和飞行手册等技术报告的总称。它对保证试飞安全和质量有重要作用，是评价被试对象的性能、功能和效能的主要依据。3.3型号试飞总计划
为规定型号试飞的全部目标、任务、进度和资源等而制定的一份总的试飞计划。是制定更详细的试飞计划的基本依据。下载标准就来标准下载网
3.4型号试飞管理计划
航空航天工业部1993一02－22发布1993—03—01实施
HB6638-92

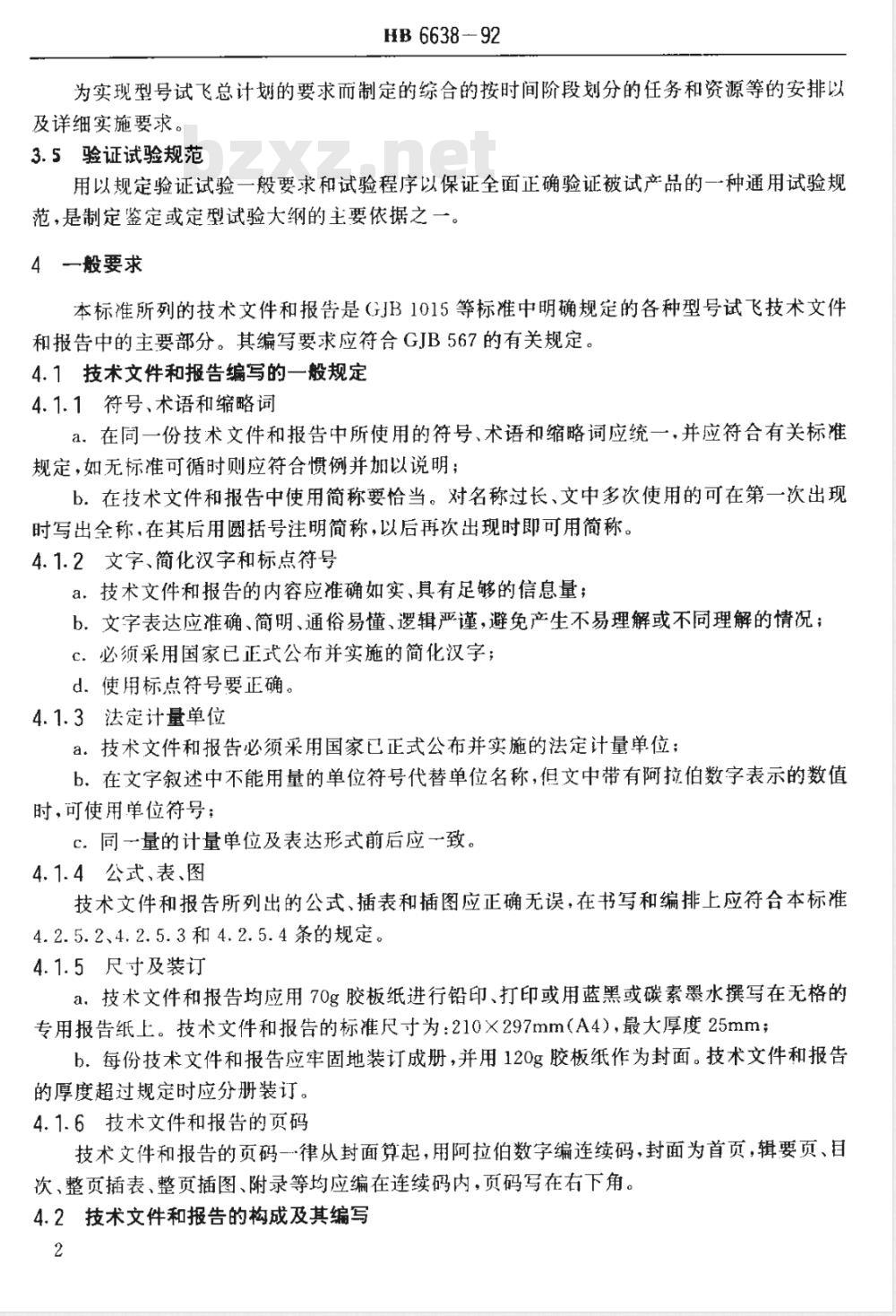

为实现型号试飞总计划的要求而制定的综合的按时间阶段划分的任务和资源等的安排以及详细实施要求。
3.5验证试验规范
用以规定验证试验一般要求和试验程序以保证全面正确验证被试产品的一种通用试验规范，是制定鉴定或定型试验大纲的主要依据之一。4一般要求
本标准所列的技术文件和报告是（GJB1015等标准中明确规定的各种型号试飞技术文件和报告中的主要部分。其编写要求应符合GJB567的有关规定4.1技术文件和报告编写的一般规定4.1.1符号、术语和缩略词
a.在同一份技术文件和报告中所使用的符号、术语和缩略词应统一，并应符合有关标准规定，如无标准可循时则应符合惯例并加以说明；b．在技术文件和报告中使用简称要恰当。对名称过长、文中多次使用的可在第一次出现时写出全称，在其后用圆括号注明简称，以后再次出现时即可用简称。4.1.2文字、简化汉字和标点符号a，技术文件和报告的内容应准确如实、具有足够的信息量；b，文字表达应准确、简明、通俗易懂、逻辑严谨，避免产生不易理解或不同理解的情况；c．必须采用国家已正式公布并实施的简化汉字；d.使用标点符号要正确。
4.1.3法定计量单位
a：技术文件和报告必须采用国家已正式公布并实施的法定计量单位；b．在文字叙述中不能用量的单位符号代替单位名称，但文中带有阿拉伯数字表示的数值时，可使用单位符号；
c．同一量的计量单位及表达形式前后应一致。4.1.4公式、表、图
技术文件和报告所列出的公式、插表和插图应正确无误，在书写和编排上应符合本标准4.2.5.2、4.2.5.3和4.2.5.4条的规定。4.1.5尺寸及装订
a．技术文件和报告均应用70g胶板纸进行铅印、打印或用蓝黑或碳素墨水撰写在无格的专用报告纸上。技术文件和报告的标准尺寸为：210×297mm（A4），最大厚度25mm；b，每份技术文件和报告应牢固地装订成册，并用120g胶板纸作为封面。技术文件和报告的厚度超过规定时应分册装订。4.1.6技术文件和报告的页码
技术文件和报告的页码一律从封面算起，用阿拉伯数字编连续码，封面为首页，辑要页、目次、整页插表、整页插图、附录等均应编在连续码内，页码写在右下角。4.2技术文件和报告的构成及其编写2
HB 6638- 92

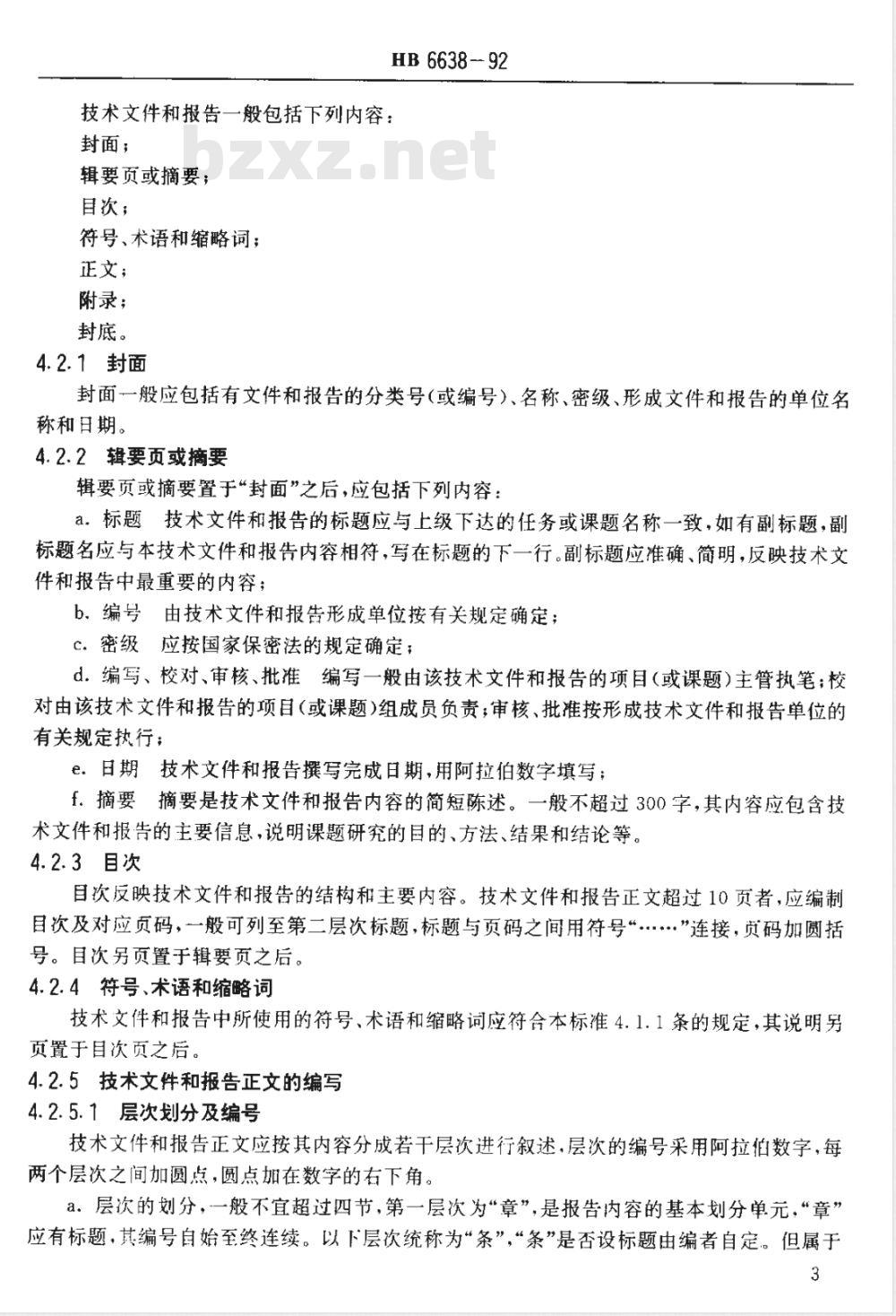

技术文件和报告一般包括下列内容：封面；
辑要页或摘要；
目次；
符号、术语和缩略词；
正文；
附录；
封底。
4.2.1封面
封面一般应包括有文件和报告的分类号（或编号）、名称、密级、形成文件和报告的单位名称和日期。
4.2.2辑要页或摘要
辑要页或摘要置于“封面”之后，应包括下列内容：a，标题技术文件和报告的标题应与上级下达的任务或课题名称一致，如有副标题，副标题名应与本技术文件和报告内容相符，写在标题的下一行。副标题应准确、简明，反映技术文件和报告中最重要的内容；
b、编号由技术文件和报告形成单位按有关规定确定；c．密级应按国家保密法的规定确定；d．编写、校对、审核、批准编写一般由该技术文件和报告的项目（或课题)主管执笔；校对由该技术文件和报告的项目（或课题）组成员负责；审核、批准按形成技术文件和报告单位的有关规定执行；
e.日期技术文件和报告撰写完成日期，用阿拉伯数字填写；f．摘要摘要是技术文件和报告内容的简短陈述。一般不超过300字，其内容应包含技术文件和报告的主要信息，说明课题研究的目的、方法、结果和结论等。4.2.3自次
目次反映技术文件和报告的结构和主要内容。技术文件和报告正文超过10页者，应编制目次及对应页码，一般可列至第二层次标题，标题与页码之间用符号“..”连接，码加圆括号。目次另页置于辑要页之后。4.2.4符号、术语和缩略词
技术文件和报告中所使用的符号、术语和缩略词应符合本标准4.1.1条的规定，其说明另页置于目次页之后。
4.2.5技术文件和报告正文的编写4.2.5.1层次划分及编号
技术文件和报告正文应按其内容分成若干层次进行叙述，层次的编号采用阿拉伯数字，每两个层次之间加圆点，圆点加在数字的右下角。a。层次的划分，一般不宜超过四节，第一层次为“章”，是报告内容的基本划分单元，“章”应有标题，其编号自始至终连续。以下层次统称为“条”，“条”是否设标题由编者自定。但属于3
HB 6638—92
同一章、条的下一层次的“条”，有无标题应一致，“条”的编号只在所属章、条的范围内连续；b.当条文内容适于采用分行并列叙述时，其编号用小写的拉丁字母（右下角加圆点）a.bc.·顺序表示。当每条内容叙述完时用分号（；)表示，全部并列叙述的内容叙述完时用句号（。)表示；
c．章、条的编号应左起顶格书写。有标题时，在编号后空一个字的位置再写标题，另起行空两个字写具体内容。没有标题时，则在编号后空一个字写具体内容并列叙述条文的编号a，、b、、C..均应左起空两个字的位置开始书写，在编号的圆点之后空一个字再写具体内容。
具体内容前不加编号时，其每段的第一行均左起空两个字位置书写。自第二行起以下各行均顶格书写：
4.2.5.2技术文件和报告中的公式正文中的公式应居中书写，用阿拉伯数字编连续号，编号写在右边与右边框线之间空一个字的距离，并加圆括号，公式末尾不加标点，公式与编号之间加虚线，公式中符号的意义和计量单位应注释在公式的下面。用“式中两字顶格，后面加冒号写说明。每条注释均应另行书写，移行时与其开始书写文字时的位置齐平。如：
2元L0
式中：
f频率,MHz；
I电感量,H；
C电容量,PF。
较长的公式必须转行时，只能在等号（一）)或加（十）、减（一）、乘（×）、除（一）等运算符号处转行，上下行尽可能在等号处对齐。4.2.5.3技术文件和报告中的插表a，表格应紧跟条文之后，并与条文的内容相呼应。表格的上部和下部用粗实线闭合,左右两侧不加竖线封闭。表格中栏目和数值可以横列，也可竖列。如遇大表格须跨两个内页时，可采用横跨两个内页的通栏表格。如表格横向狭而长，报告纸版面宽度不够，可将表格分为两段，用细双线接写在·页内（见表1）；表1
HB6638-92
b．同一报告中，如有两个以上表格时，应在报告中连续标注表号，如表1、表2.·。表号后面写出表格名称，表号和表格名称间空一个字的位置，写在表的上方居中位置；c．表格中各栏参数的计量单位相同时，应将单位写在表的右上角（见表1）。如计量单位不同时，应将单位分别写在各栏参数名称的下方。若相邻参数采用相同的单位时，可合并写在它们共同的单位栏内（见表2）。如表格中大多数的计量单位相同，可将该单位写在右上角，将其余的少数单位写在有关栏内（见表3）；d．表格中系列参数的极限偏差，如不同时，应分别填写在基本值后面，如相同，可另辟一通栏，填写一个极限偏差值（见表3）；表格中的数值，上下行的小数点和数字应对正，某些栏没有内容填写时，以短横线表示（见表3）。
e如果表格因本页纸面所限未写完而转下页续写时，则表格下部一般应将一个横栏写完，用细实线闭合。续写表格，应在续表上方居中位置写明*续表×”。续表的表头不能省略，也不得用数字序号代替（见表4）；f.当插页表太宽，无法在本页横写时，可逆时针旋转90度竖放；g，表格中文字说明起行空一个字，回行顶格，句中标点按规定使用.段尾不加标点。表3××××尺寸
基本尺寸
极限偏差
基本尺寸
极限偏差
品飾种
基本尺寸
基本尺寸
HB6638-92
表 4××××的外形尺寸
极限偏差
极限偏差
4.2.5.4技术文件和报告中的插图基本尺寸
续表4
基本尺寸
极限偏差
极限偏差
基本尺寸
基本尺寸
极限偏差
极限偏差
a.报告中的插图应安排在有关条文之后.并与条文的内容相呼应。有的插图多，所占篇幅较大，集中在一起更好时，可列在报告正文之后。插图和有关图形符号应符合制图、图形符号等有关标准的规定，插图中只标注报告所涉及的尺寸或符号；b．同一报告中，如有两个以上插图.应在报告中连续标注图号，如图1、图2、…。图号后面写插图名称，图号和插图名称间空一个字的位置，写在图的下方居中位置；c．表示函数关系的曲线图，如有确定曲线的函数式时，应在有关条文中，或在图的下方，或在图中适当位置写出；
在曲线图内不应有过多的空白，如果曲线不占其整个面积，应当截短，但须保留有曲线的坐标部分，如图1、图2所示；
d.机电设备装配图中的各组成部分应先按同一方向用阿拉伯数字顺序编号，无法连续时，可只在每个水平或垂直方向顺序编号，如图3、图4所示，各组成部分的名称作为图注写在图号和插图名称的下面一行居中位置。电路图和其他图样所用符号的图注也应写在图号和插图名称的下面-行居中位置。两条图注间应用分号（，)隔开；6
不正确
HB6638-92
不正确
e。当插图太宽，不能放在页面的正常位置上时，可以逆时针方向旋转90度放置，图页面积太大时，允许折叠。
图4电位器式加速度传感器
图3电位器式压力传感器
1膜盒；2连杆；3曲柄；
4电刷；5电阻元件
4.2.5.5技术文件和报告中的注
1惯性敏感元件；2片弹簧；3电阻元件4电刷；5活塞阻尼器；6壳体
a.报告中的注应尽量不用或少用。注写在所要说明或解释的条文或表、图、公式所在页的下面。注字应另起行，左起空两个字的位置书写。如只有一条注，则在注字后面加冒号，接着写注释的内容。当报告同一处有两条以上注释时，应在注字加冒号之后，用带圆圈的阿拉伯数字?②、?③顺序编号
b．表、图、公式或规则条文中的数字、符号或其他内容需要用角注时，应在所注对象的右上角用1）、2）、3)··顺序编号。所需要注释的内容，写在该角注所注释的表、图、公式或规则条文所在页的下面，左起空两个字的位置写注，在注字加冒号之后，按顺序1）、2）、3)·等依7
次先写原顺序号，再写注释的内容；HB6638-92
c.当报告同一条文同时有注和角注时，先逐条写出注，全部写完后，再逐条写角注。每条注和角注均应另行书写，移行时，与其开始书写文字时的位置齐平。注或角注的编号应以本页为限，另页有注或角注时仍从①或1)开始。4.2.5.6参考文献
a。技术文件和报告中所涉及的有关文件、报告、资料和图样均应作为参考文献专门列出，其书写格式按编著者、书名（文件、报告、资料名称）、出版单位（或期刊号）和出版年、月顺序排列
b．编著者推荐可供参考的文献或题录，应作为“参考件”置于附录部分。4.2.6附录
4.2.6.1附录是附在正文后面的有关辅助材料。附录一般包括：a.中间数字运算；
b.实验、试验记录与报告
c.辅助图表与对照表；
d．声像资料；
e．推荐参考文献资料。
4.2.6.2每个附录应另起一页书写。附录两字写在附录首页上方居中位置，单独占一行。附录均用大写拉丁字母从A起序编号，编号写在附录两个字后面，如附录A、附录B等。附录如需加标题时应将标题写在附录两字下面的一行居中位置。4.2.6.3附录中章、条的编号方法、排列格式与技术报告条文排列相同，但必须在其编号前面加该附录的编号，如附录B中章的编号用B1、B2、B3·.表示，条的编号用B1.1、B1.2等来表。
附录中的图样或表格不止一个时.应在每个附录内单独编号。如图A1、图A2，表B1、表B2…。它们分别表示附录A中的第1图、第2图;附录B中的第1表、第2表。4.2.6.4附录可以单独成册，也可以置于正文之后。当附录置于正文之后时，它的页码与报告的正文贡码相连接。
4.2.6.5声像资料航空一、二类产品验证试飞时应对主要试飞项目进行实时录像。录像一般包括以下内容：
a．被试产品；
b.主要试验设备、测试仪器；
C.主要试飞场面；
d.试飞结果和评语。
声像资料解说词要简明扼要、通俗易懂、实事求是、画面要清楚，音乐要庄重，时间一般不超过20min：
4.2.7封底
报告的封底一般为空白页。
4.3技术文件和报告的更改
HB 6638—92
a.技术文件和报告的更改一般应由原编著者进行，并按照规定程序审批：b，更改后的技术文件和报告应注明所取代的技术文件和报告的相应页码并标明更改日期和更改标题页。
5详细要求
详细要求是指对技术文件和报告正文的要求。5.1型号试飞总计划
型号试飞总计划管理的重点是试验目标、试验方案、试验范围和资源。它应规定为达到型号试飞目标所要求的试飞方法、测量方法、数据要求、数据处理和分析方法以及资源要求等。型号试飞总计划一般应包括下列内容：a.型号概况；
b．型号试飞纲要；
c.计划概要；
d．资源保障。
5.1.1型号概况
5.1.1.1任务
概述该型号作战使命，要完成的任务和作战使用环境。这节应直接与战术技术要求和研制总方案相联系。
5.1.1.2战术技术指标
应介绍关键的战术技术特性、性能指标要求及其极限值和明确规定的可靠性和维修性方面的特性。
5.1.1.3功能及有关要求
简单介绍该型号及其主要系统的功能，包括下列内容：a.完成作战任务的主要功能；
b、各系统完成任务需要与其它系统的交联接口；c型号所采用的新布局、新系统、新技术和由它们弓起的特殊试验要求。5.1.1.4试飞的关键问题
简要说明必须通过型号试飞解决的关键技术问题和使用问题以及影响试飞进行和结果评价的技术难点和技术风险。
5.1.2型号试飞纲要
型号试飞包括验证机首飞，调整试飞、验证试飞等内容。应详细介绍全部型号试飞的目标、内容和方案等。使试验目标和该型号的使用方案相联系，使计划的试飞与每个阶段相应的关键技术问题相结合。
5.1.2.1制定的依据
制定依据主要有：
a.型号设计思想及战术技术要求：b．型号新布局、新结构、新系统、新设备等新技术的采用情况；
