【航空工业行业标准(HB)】 十字槽盘头自攻螺钉

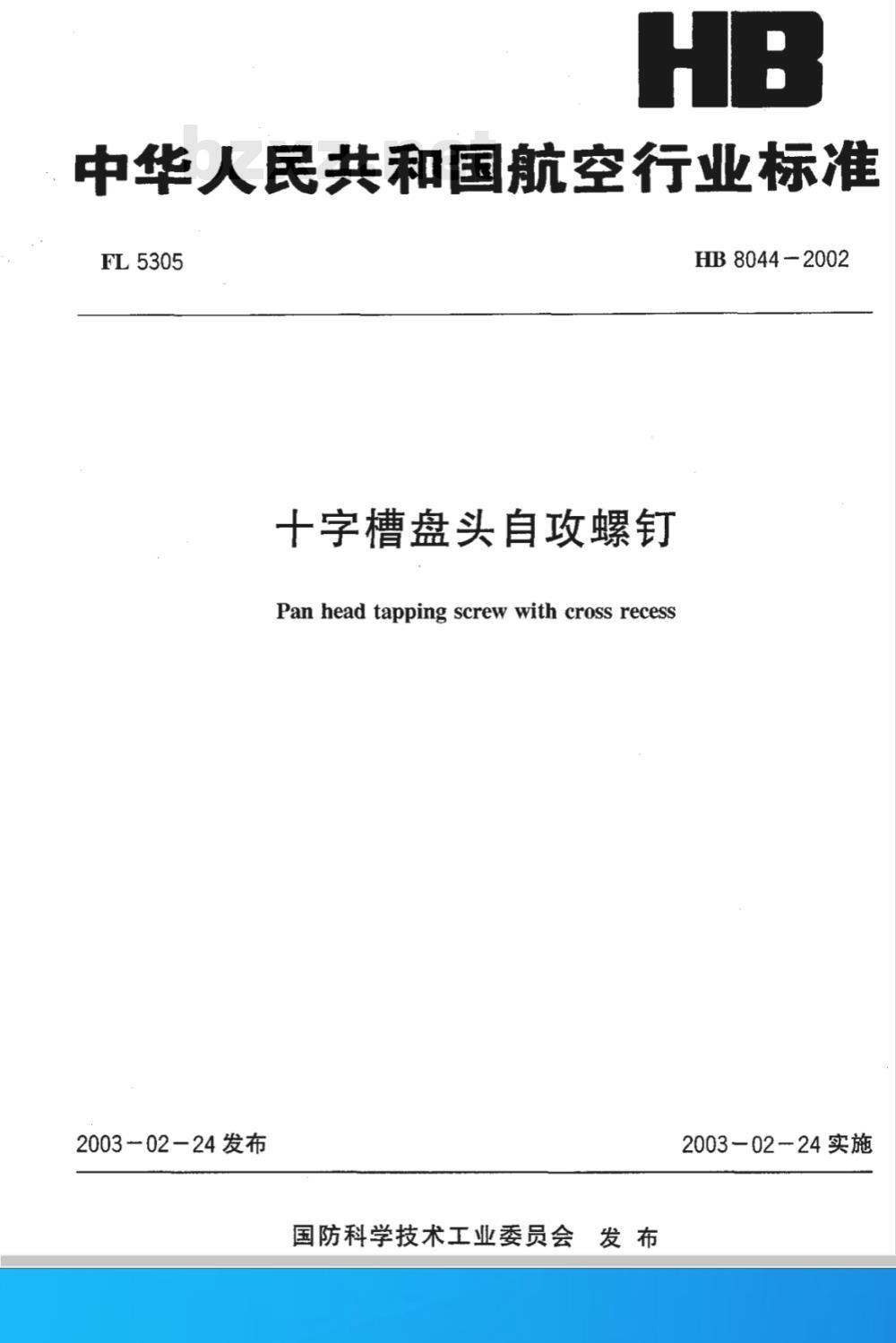

中华人民共和国航空行业标准
FL5305Www.bzxZ.net
2003—02-24发布
十字槽盘头自攻螺钉
Pan head tapping screw with cross recess国防科学技术工业委员会发布
HB80442002
2003-02-24实施

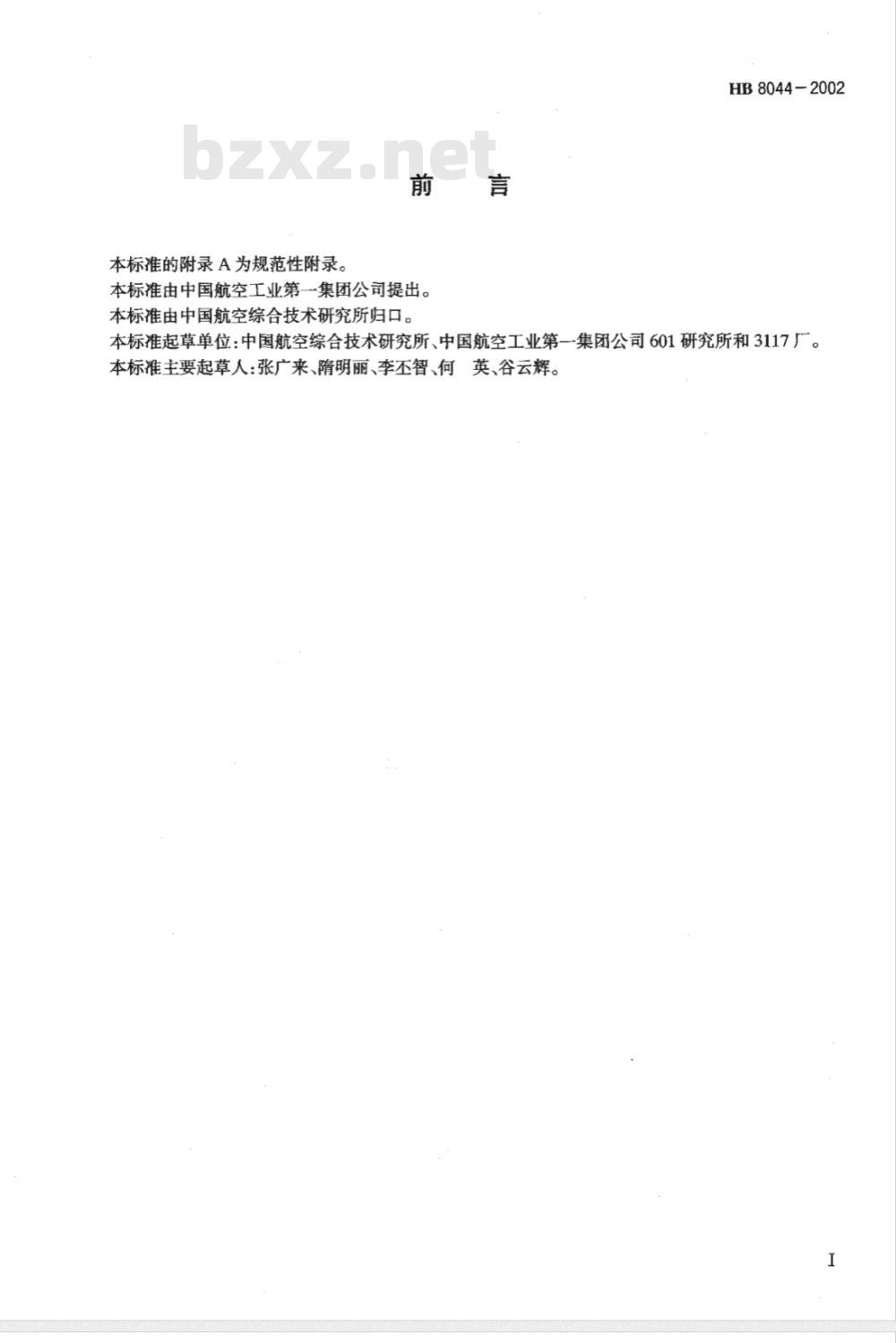

本标准的附录A为规范性附录。
本标准由中国航空工业第一集团公司提出。本标准由中国航空综合技术研究所归口。HB8044-2002
本标准起草单位：中国航空综合技术研究所、中国航空工业第一集团公司601研究所和3117厂本标准主要起草人：张广来、隋明丽、李不智、何英、谷云辉。范围

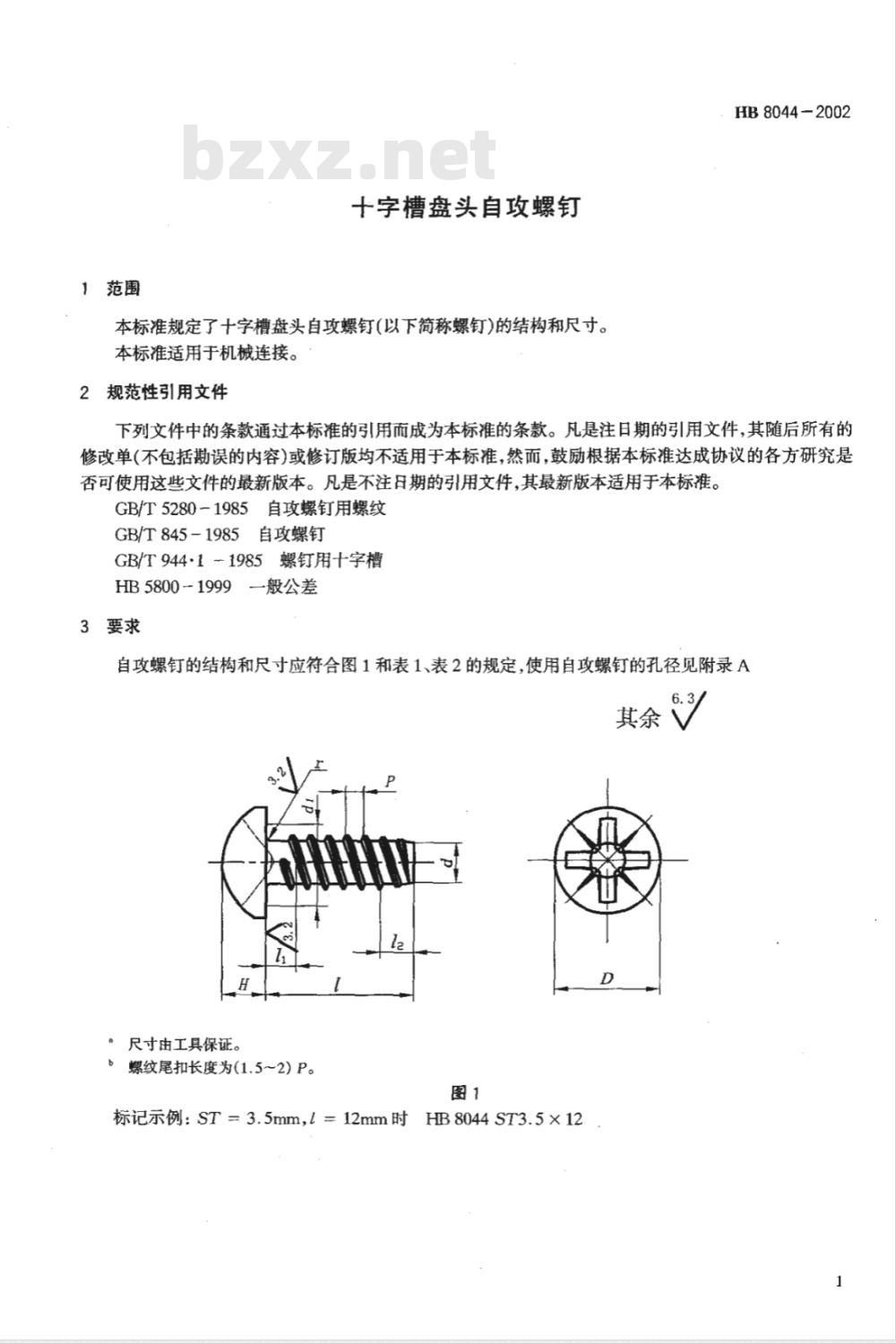

十字槽盘头自攻螺钉
本标准规定了十字槽盘头自攻螺钉(以下简称螺钉)的结构和尺寸。本标准适用于机械连接。
2规范性引用文件
HB8044-2002
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5280-1985自攻螺钉用螺纹
GB/T845-1985自攻螺钉
GB/T944·1-1985螺钉用十字槽
HB5800-1999—般公差
3要求
自攻螺钉的结构和尺寸应符合图1和表1、表2的规定，使用自攻螺钉的孔径见附录A其余
尺寸由工具保证。
螺纹尾扣长度为(1.5~2)P。
标记示例：ST=3.5mm，l=12mm时HB8044ST3.5×126.3/
HB 8044-2002

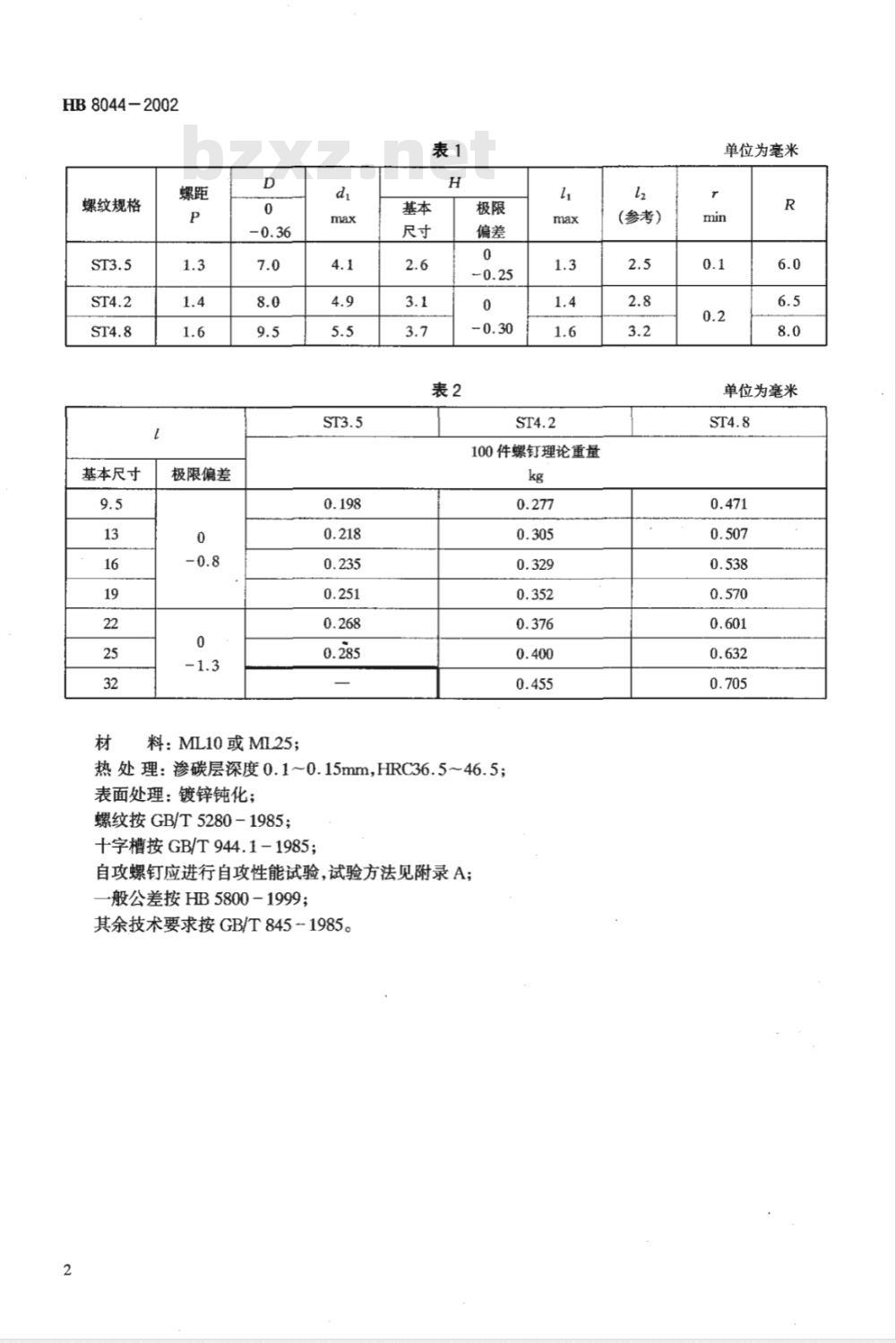

螺纹规格
基本尺寸
极限偏差
料：ML10或ML25;
100件螺钉理论重量
热处理：渗碳层深度0.1~0.15mm，HRC36.5~46.5；表面处理：镀锌钝化；
螺纹按GB/T5280-1985;
十字槽按GB/T944.1-1985；
自攻螺钉应进行自攻性能试验，试验方法见附录A；般公差按HB5800-1999；
其余技术要求按GB/T8451985。
(参考）
单位为毫米
单位为毫米

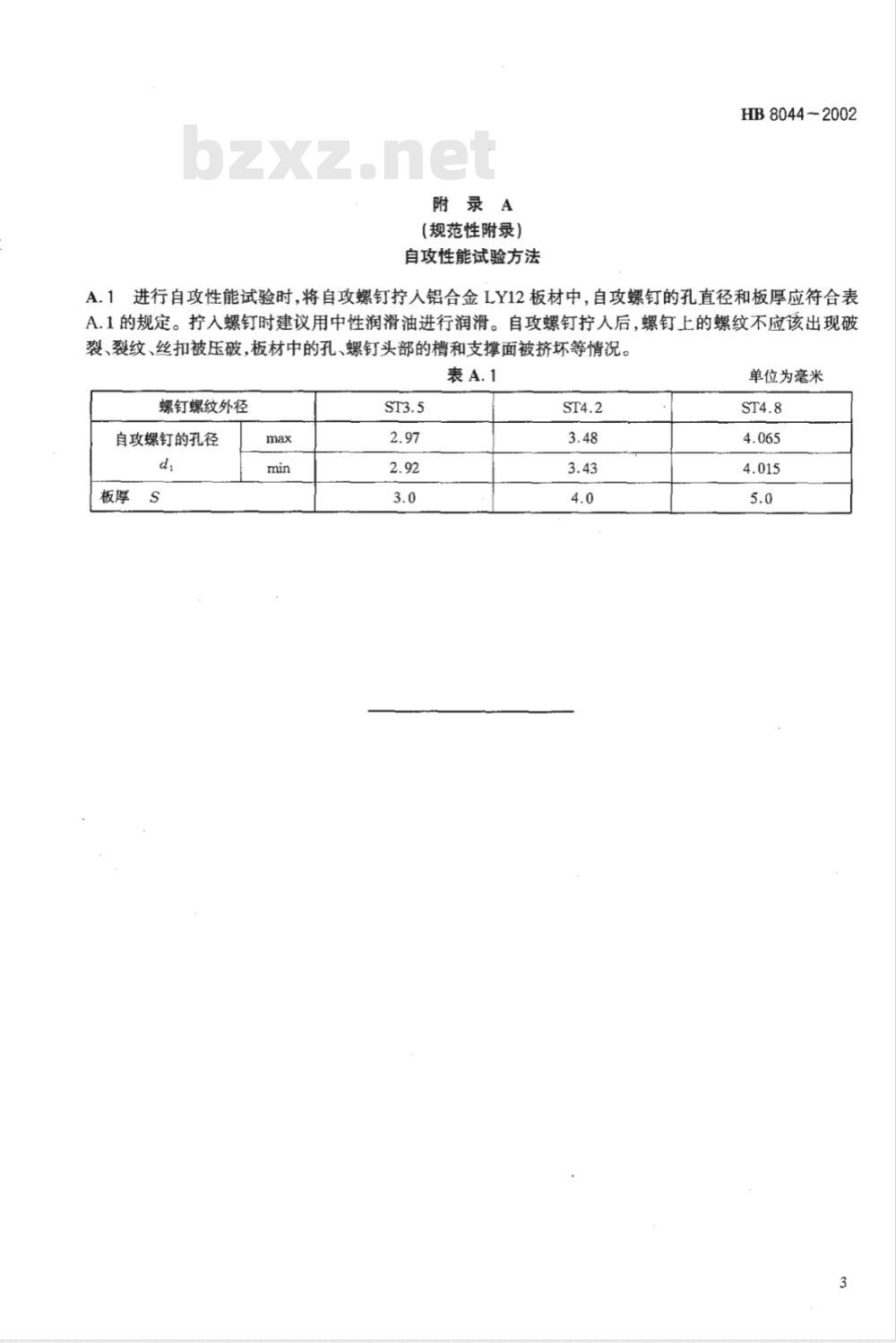

附录A
(规范性附录)
自攻性能试验方法
HB 8044-2002
A.1进行自攻性能试验时，将自攻螺钉拧人铝合金LY12板材中，自攻螺钉的孔直径和板厚应符合表A.1的规定。拧入螺钉时建议用中性润滑油进行润滑。自攻螺钉拧入后，螺钉上的螺纹不应该出现破裂、裂纹、丝扣被压破，板材中的孔、螺钉头部的槽和支撑面被挤坏等情况。表A.1
螺钉螺纹外径
自攻螺钉的孔径
单位为毫米
