【航空工业行业标准(HB)】 复合材料预浸料物理性能试验方法第8部分:粘性的测定

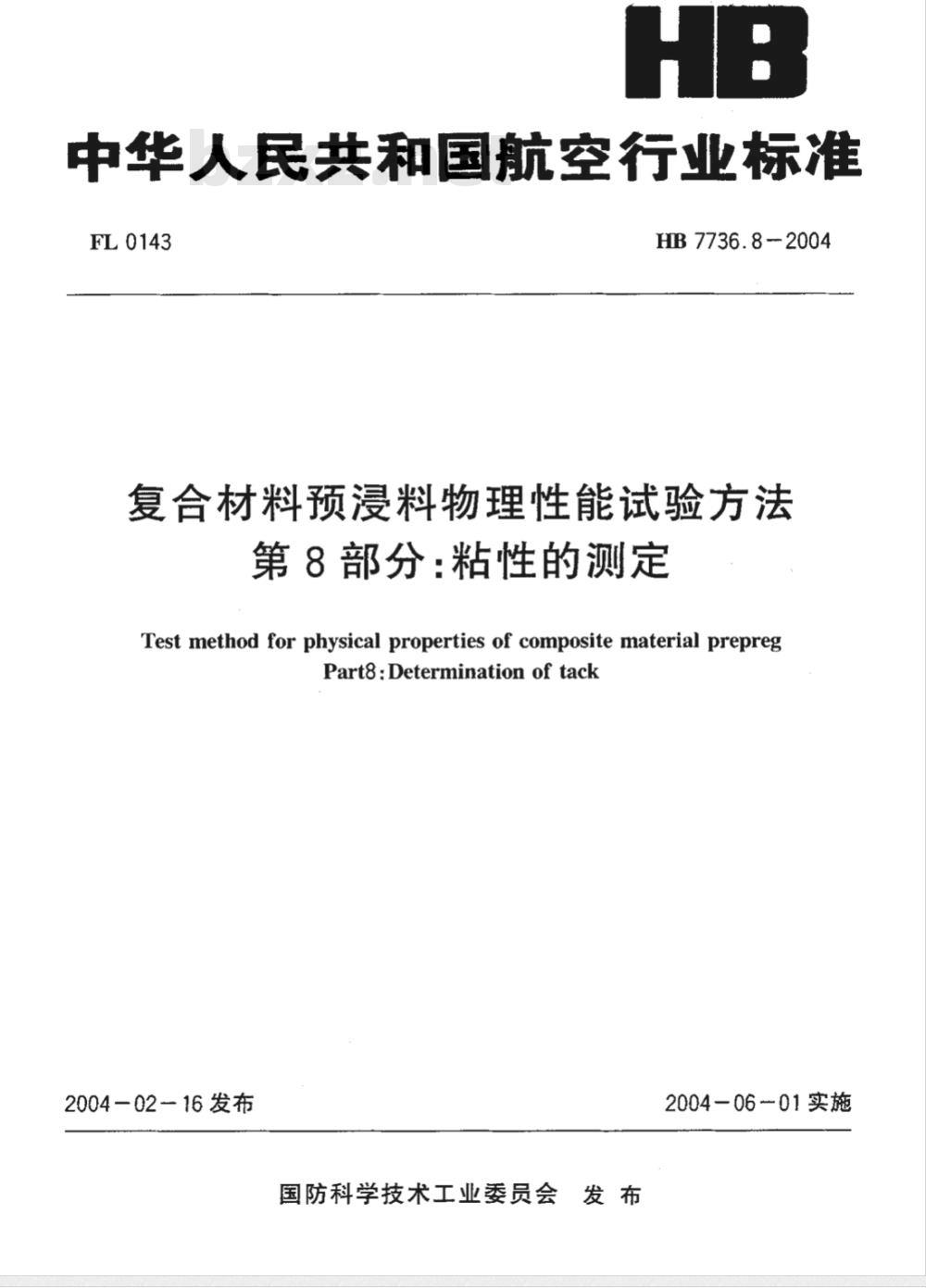

中华人民共和国航空行业标准
FL0143
HB 7736.8-2004
复合材料预浸料物理性能试验方法第8部分：粘性的测定
Test method for physical properties of composite material prepregPart8:Determinationoftack
2004-02—16发布
国防科学技术工业委员会发布
2004-06—01实施
HB7736.8-2004

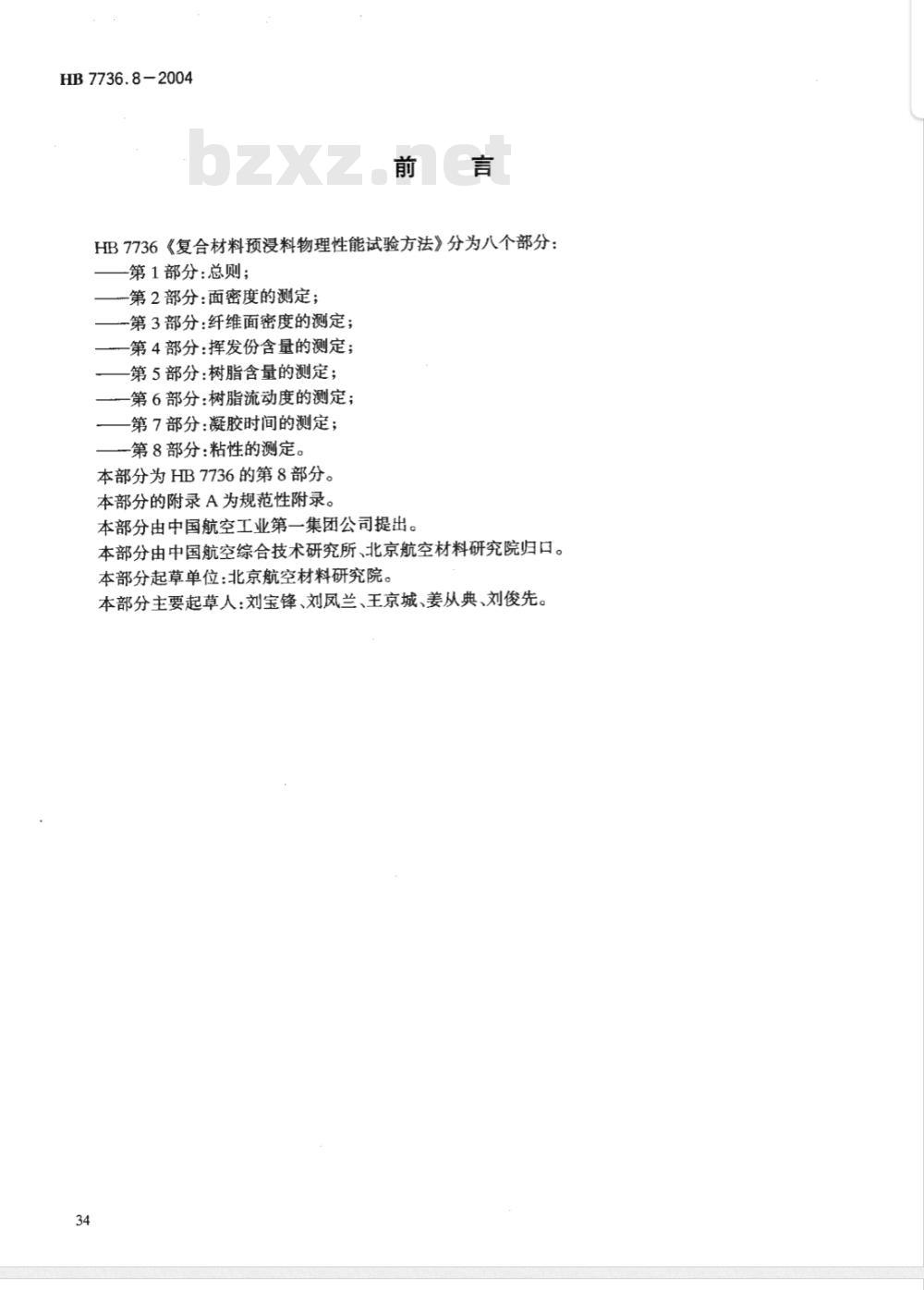

HB7736《复合材料预浸料物理性能试验方法》分为八个部分：第1部分：总则；
-第2部分：面密度的测定；
一第3部分：纤维面密度的测定；-第4部分：挥发份含量的测定；-第5部分：树脂含量的测定；
第6部分：树脂流动度的测定；
第7部分：凝胶时间的测定；
第8部分：粘性的测定。
本部分为HB7736的第8部分。
本部分的附录A为规范性附录。
本部分由中国航空工业第一集团公司提出。本部分由中国航空综合技术研究所、北京航空材料研究院归口。本部分起草单位：北京航空材料研究院。本部分主要起草人：刘宝锋、刘凤兰、王京城、姜从典、刘俊先。34

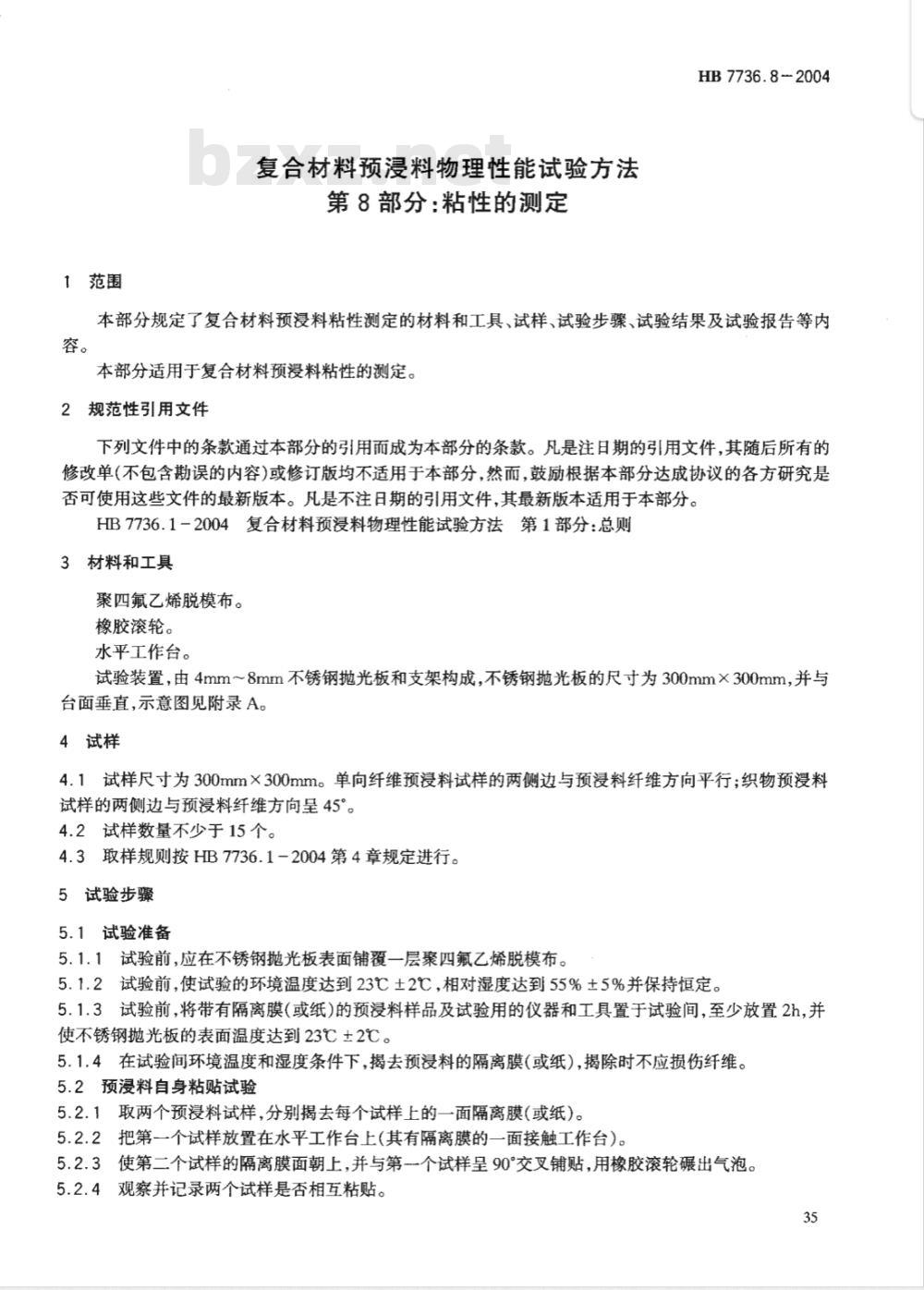

1范围
复合材料预浸料物理性能试验方法第8部分：粘性的测定
HB7736.8-2004
本部分规定了复合材料预浸料粘性测定的材料和工具、试样、试验步骤、试验结果及试验报告等内容。
本部分适用于复合材料预浸料粘性的测定。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。HB7736.1-2004复合材料预浸料物理性能试验方法第1部分：总则3材料和工具
聚四氟乙烯脱模布。
橡胶滚轮。
水平工作台。
试验装置，由4mm～8mm不锈钢抛光板和支架构成，不锈钢抛光板的尺寸为300mm×300mm，并与台面垂直，示意图见附录A。
4试样
4.1试样尺寸为300mm×300mm。单向纤维预浸料试样的两侧边与预浸料纤维方向平行；织物预漫料试样的两侧边与预浸料纤维方向呈45°。4.2试样数量不少于15个。
4.3取样规则按HB7736.1-2004第4章规定进行。5试验步骤
5.1试验准备
5.1.1试验前，应在不锈钢抛光板表面铺覆一层聚四氟乙烯脱模布。5.1.2试验前，使试验的环境温度达到23℃土2℃，相对湿度达到55%±5%并保持恒定。5.1.3试验前，将带有隔离膜（或纸）的预浸料样品及试验用的仪器和工具置于试验间，至少放置2h，并使不锈钢抛光板的表面温度达到23℃土2℃。5.1.4在试验间环境温度和湿度条件下，揭去预浸料的隔离膜(或纸），揭除时不应损伤纤维。5.2预浸料自身粘贴试验
5.2.1取两个预浸料试样，分别揭去每个试样上的一面隔离膜（或纸)。5.2.2把第一个试样放置在水平工作台上（其有隔离膜的一面接触工作台）。5.2.3使第二个试样的隔离膜面朝上，并与第一个试样呈90°交叉铺贴，用橡胶滚轮碾出气泡。5.2.4观察并记录两个试样是否相互粘贴。35
HB7736.8-2004

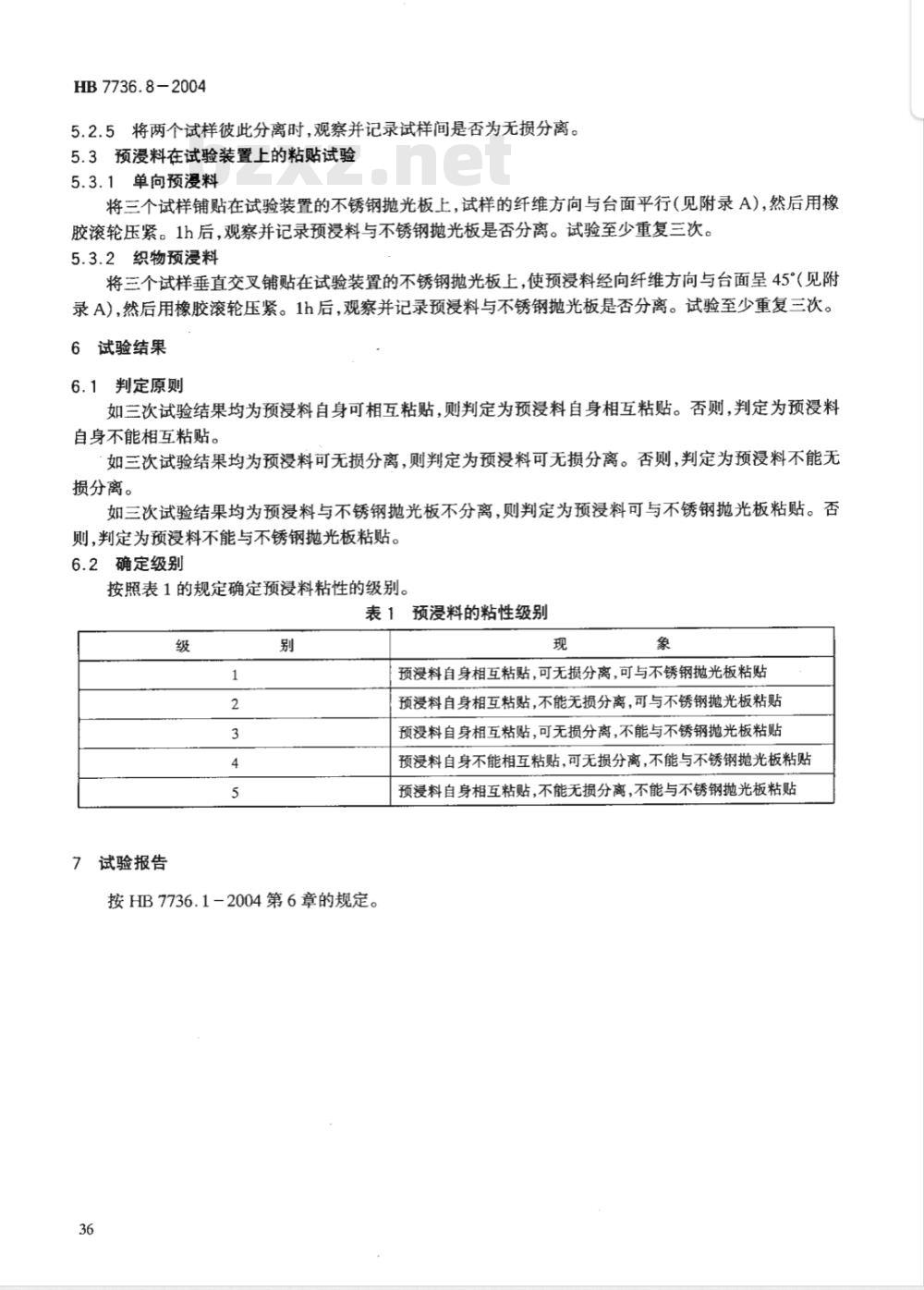

5.2.5将两个试样彼此分离时，观察并记录试样间是否为无损分离。5.3预漫料在试验装置上的粘贴试验5.3.1单向预漫料
将三个试样铺贴在试验装置的不锈钢抛光板上，试样的纤维方向与台面平行（见附录A），然后用橡胶滚轮压紧。1h后，观察并记录预浸料与不锈钢抛光板是否分离。试验至少重复三次。5.3.2织物预浸料
将三个试样垂直交叉铺贴在试验装置的不锈钢抛光板上，使预浸料经向纤维方向与台面呈45°（见附录A），然后用橡胶滚轮压紧。1h后，观察并记录预浸料与不锈钢抛光板是否分离。试验至少重复三次。6试验结果
6.1判定原则
如三次试验结果均为预浸料自身可相互粘贴，则判定为预浸料自身相互粘贴。否则，判定为预浸料自身不能相互粘贴。
如三次试验结果均为预浸料可无损分离，则判定为预浸料可无损分离。否则，判定为预浸料不能无损分离。
如三次试验结果均为预浸料与不锈钢抛光板不分离，则判定为预浸料可与不锈钢抛光板粘贴。否则，判定为预浸料不能与不锈钢抛光板粘贴。6.2确定级别
按照表1的规定确定预浸料粘性的级别。表1预浸料的粘性级别
7试验报告
按HB7736.1-2004第6章的规定。36bzxz.net
预浸料自身相互粘贴，可无损分离，可与不锈钢抛光板粘贴预浸料自身相互粘贴，不能无损分离，可与不锈钢抛光板粘贴预浸料自身相互粘贴，可无损分离，不能与不锈钢抛光板粘贴预浸料自身不能相互粘贴，可无损分离，不能与不锈钢抛光板粘贴预浸料自身相互粘贴，不能无损分离，不能与不锈钢抛光板粘贴预浸料粘性试验装置参照图A.1。Coonal

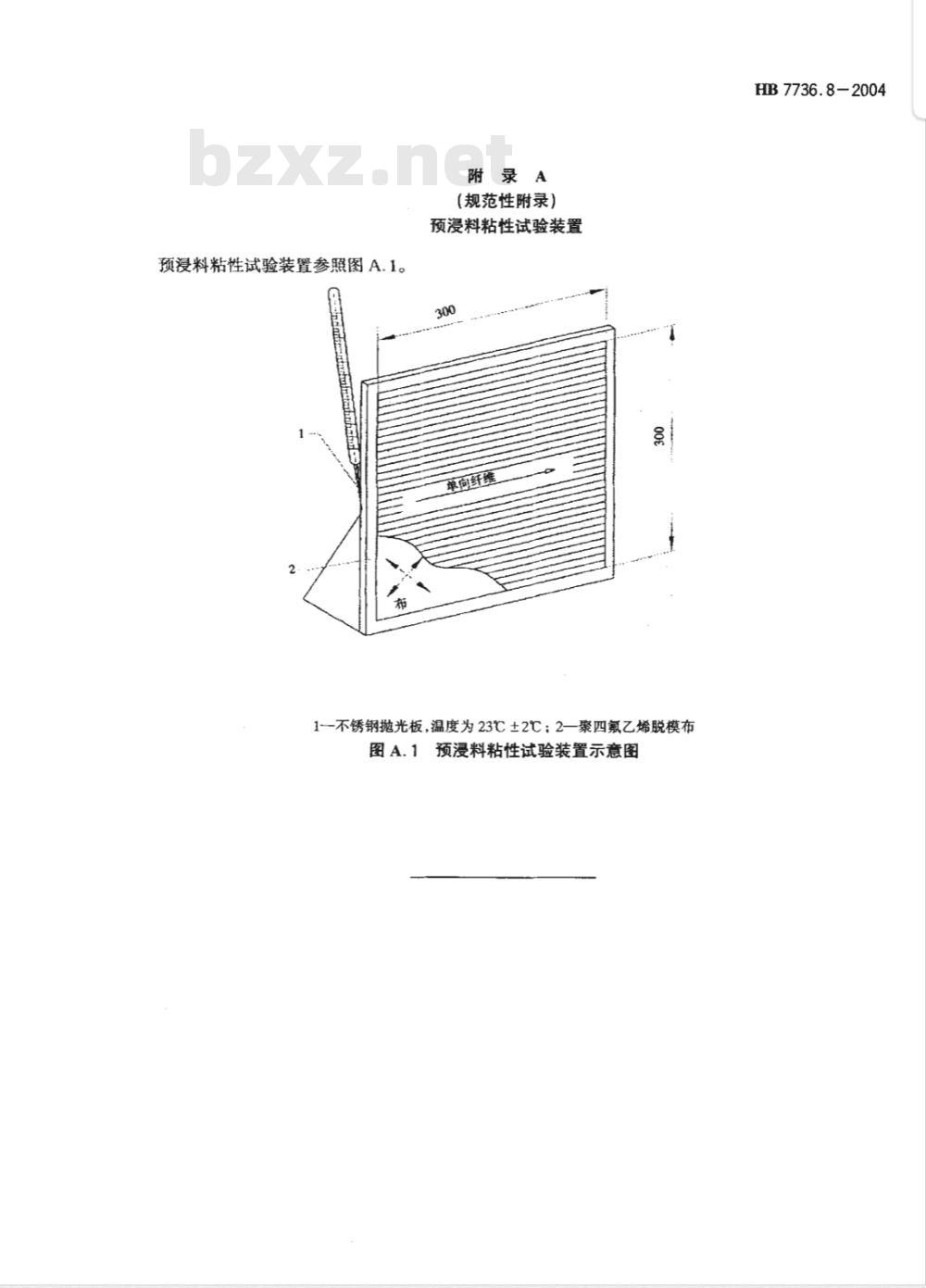

附录A
(规范性附录)
预浸料粘性试验装置
单向纤维
1不锈钢抛光板，温度为23℃±2℃：2—聚四氟乙烯脱模布图A.1预浸料粘性试验装置示意图HB7736.8-2004
