【航空工业行业标准(HB)】 航空有机玻璃长期吸水率试验方法

1范围

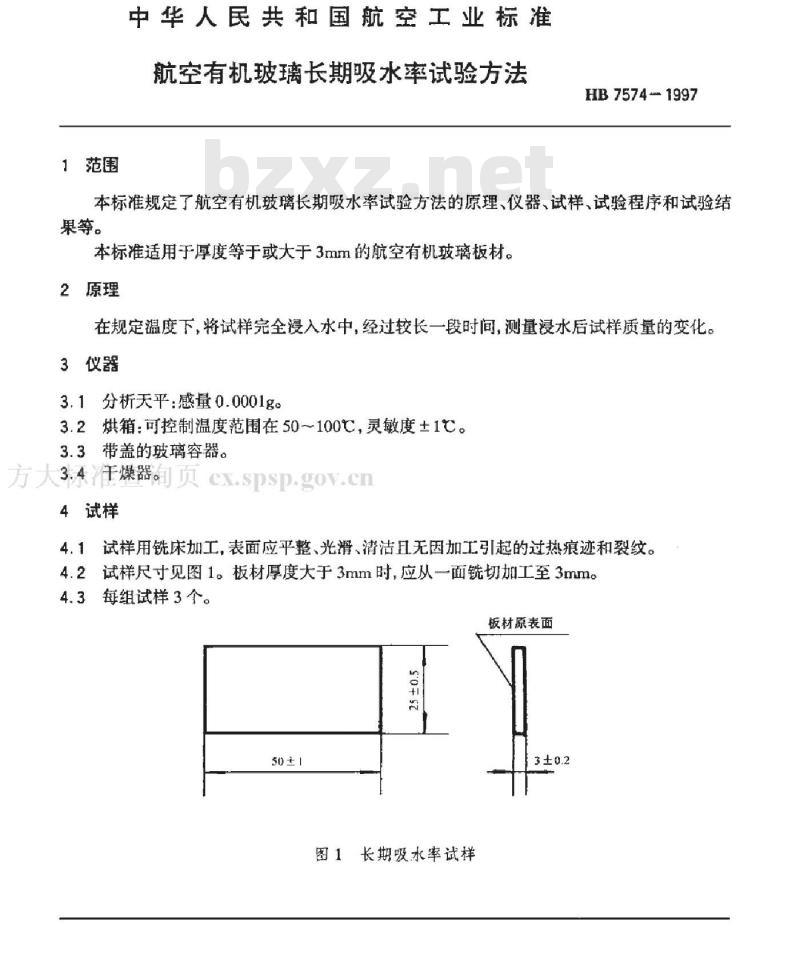

中华人民共和国航空工业标准
航空有机玻璃长期吸水率试验方法HB75741997
本标准规定了航空有机玻璃长期吸水率试验方法的原理、仪器、试样，试验程序和试验结果等。
本标准适用于厚度等于或大于3mm的航空有机玻璃板材。2原理
在规定温度下，将试样完全浸入水中，经过较长一段时间，测量浸水后试样质量的变化。3仪器
3.1分析天平：感量0.0001ge
3.2烘箱：可控制温度范围在50～100℃，灵敏度±1℃。3.3带盖的玻璃容器。
方大34准燥器句页cx.spsp.gov.cn4试样
4.1试样用铣床加工，表面应平整，光滑，清洁且无因加工引起的过热痕迹和裂纹。4.2试样尺寸见图1。板材厚度大于3mm时，应从一面铣切加工至3mm。4.3每组试样3个。
板材原表面
图1长期吸水率试样

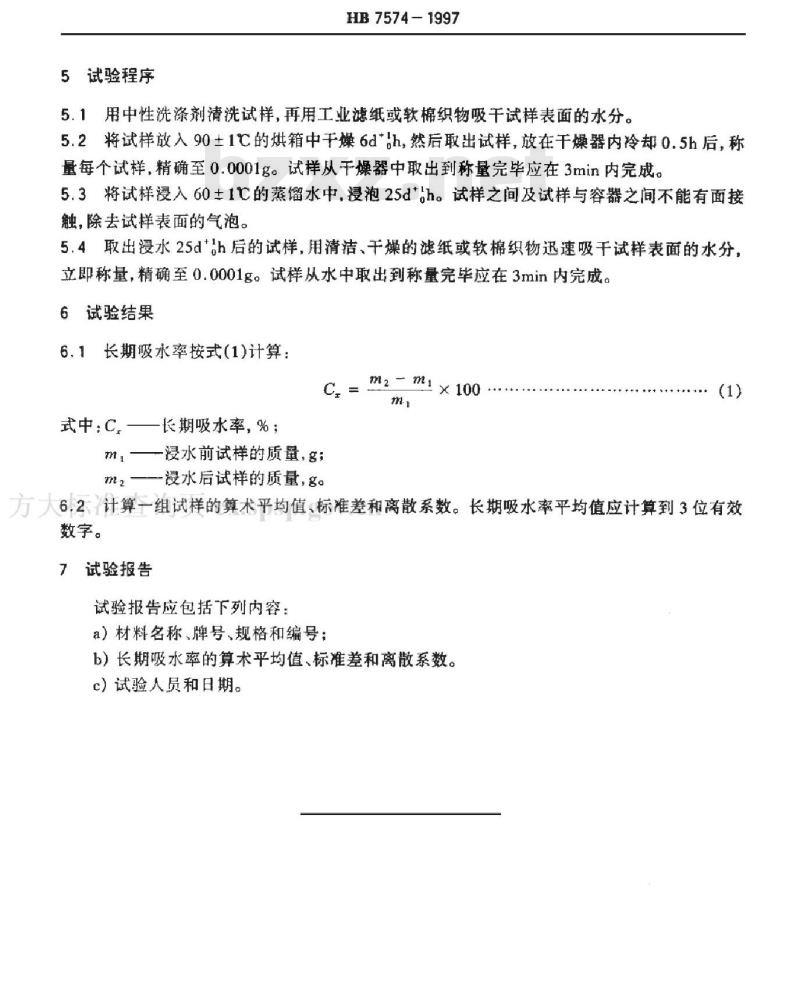

5试验程序
HB7574-1997
5.1用中性洗涤剂清洗试样，再用工业滤纸或软棉织物吸干试样表面的水分。5.2将试样放入90±1C的烘箱中干燥6d*h，然后取出试样，放在干燥器内冷却0.5h后，称量每个试样，精确至0.0001g。试样从干燥器中取出到称量完毕应在3min内完成。5.3将试样浸入60±1℃的蒸馏水中，浸泡25dh。试样之间及试样与容器之间不能有面接触，除去试样表面的气泡。
5.4取出浸水25dh后的试样，用清洁、干燥的滤纸或软棉织物迅速吸干试样表面的水分，立即称量，精确至0.0001g。试样从水中取出到称量完毕应在3min内完成。6试验结果
6.1长期吸水率按式（1)计算：
C, = mz= m1×100bzxZ.net
式中：C，一长期吸水率，%；
m：浸水前试样的质量，g;
m2—浸水后试样的质量，g。
方大6.2计算一组试样的算术平均值，标准差和离散系数。长期吸水率平均值应计算到3位有效数字。
7试验报告
试验报告应包括下列内容：
）材料名称，牌号、规格和编号：b）长期吸水率的算术平均值、标准差和离散系数。c）试验人员和日期。
TrKAONrKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
